Стружкоотсос КОНСАР УВП-3000С

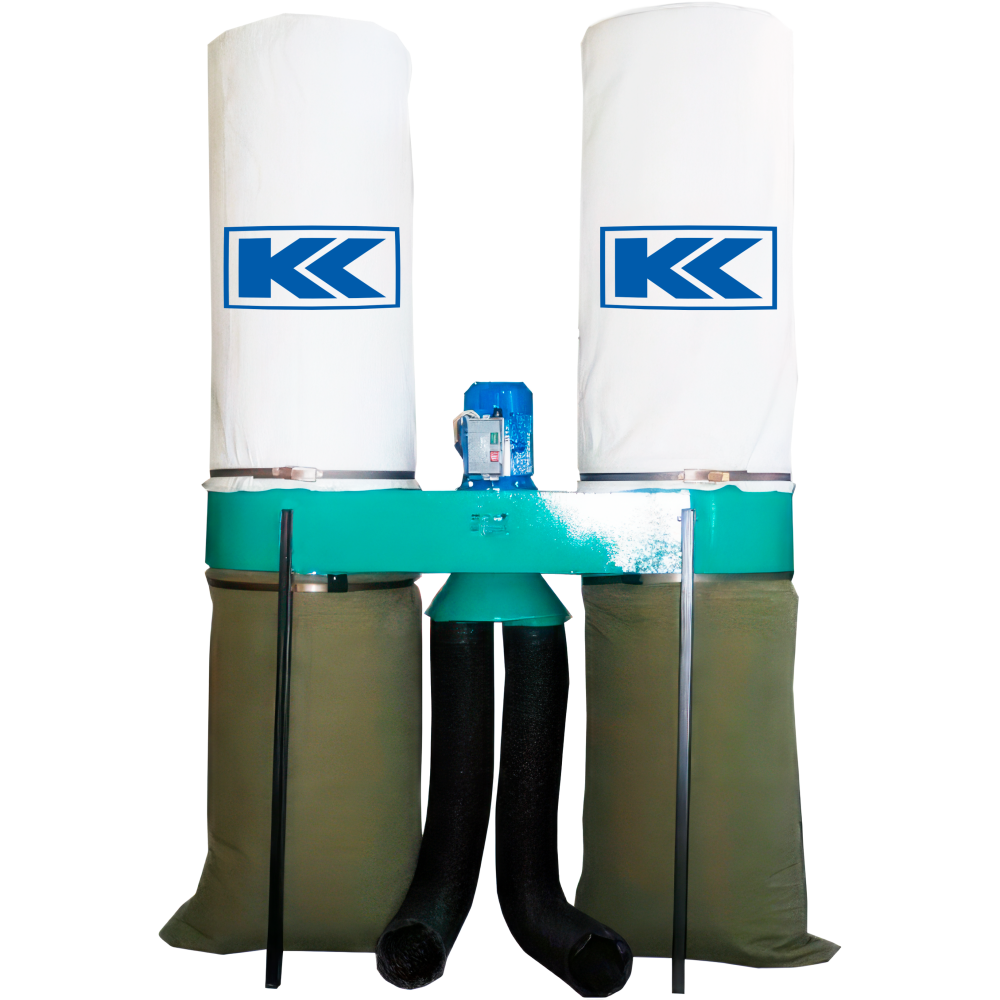

Стружкоотсосы КОНСАР УВП-3000С предназначены для использования на небольших предприятия с малым количеством образующихся отходов. Степень очистки воздуха установками серии «ИН» составляет 99,9%. Установки используются для удаления загрязненного воздуха от отдельных станков или групп станков и имеют производительность до 7 000 м3/час по воздуху. Ввиду особенности конструкции расстояние от станка до стружкоотсоса, как правило, не должно превышать 2 м.

Установка состоит из корпуса со встроенным пылевым вентилятором, к корпусу с помощью легкосъемных хомутов крепятся фильтры и накопители отходов.

Установка соответствует требованиям ТУ 3646-001-10675319-2008 и предназначена для удаления и очистки воздуха от опилок и пыли образующихся при работе деревообрабатывающих станков, станков для обработки пластмасс, резины и т. д., очистки воздуха от сухих, несклонных к слипанию пыли и твёрдых частиц и сбора технологических отходов в накопителях.

1. воздуховод
2. корпус
3. рабочее колесо вентилятора
4. электродвигатель
5. фильтрующий элемент
6. опора
7. стойка фильтра
8. хомут
9. накопитель
10. стойка
11. патрубок

1. Принцип работы основан на использовании центробежных сил, возникающих при вращении воздушнопылевого потока внутри корпуса и последующей фильтрации потока.
2. Воздушный поток по воздуховоду 1 поступает в центральную часть улитки 2, где вращающееся рабочее колесо 3 приводимое в действие электродвигателем 4, ускоряет поток и вводит его в корпус 5.
3. Крупные сырьевые частицы выпадают из потока под действием собственного веса, осыпаясь в накопитель 6. Пыль задерживается в фильтре 7.
4. В процессе работы на внутренней поверхности фильтра нарастает слой пыли, увеличивающий его гидравлическое сопротивление. Режим фильтрации изменяется.
5. Для поддержания его в требуемых пределах производится регенерация фильтра, которая заключается в периодическом вытряхивании.
6. Фильтры вывешиваются на опорах 10, которые закреплены на стержнях 9.
7. Фильтр 7 и накопитель 6 легкосъёмные и крепятся к корпусу хомутами 11.
8. Органы управления размещены на корпусе электромагнитного пускателя 12.
