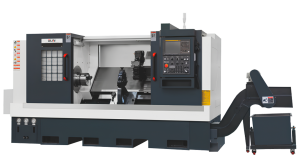

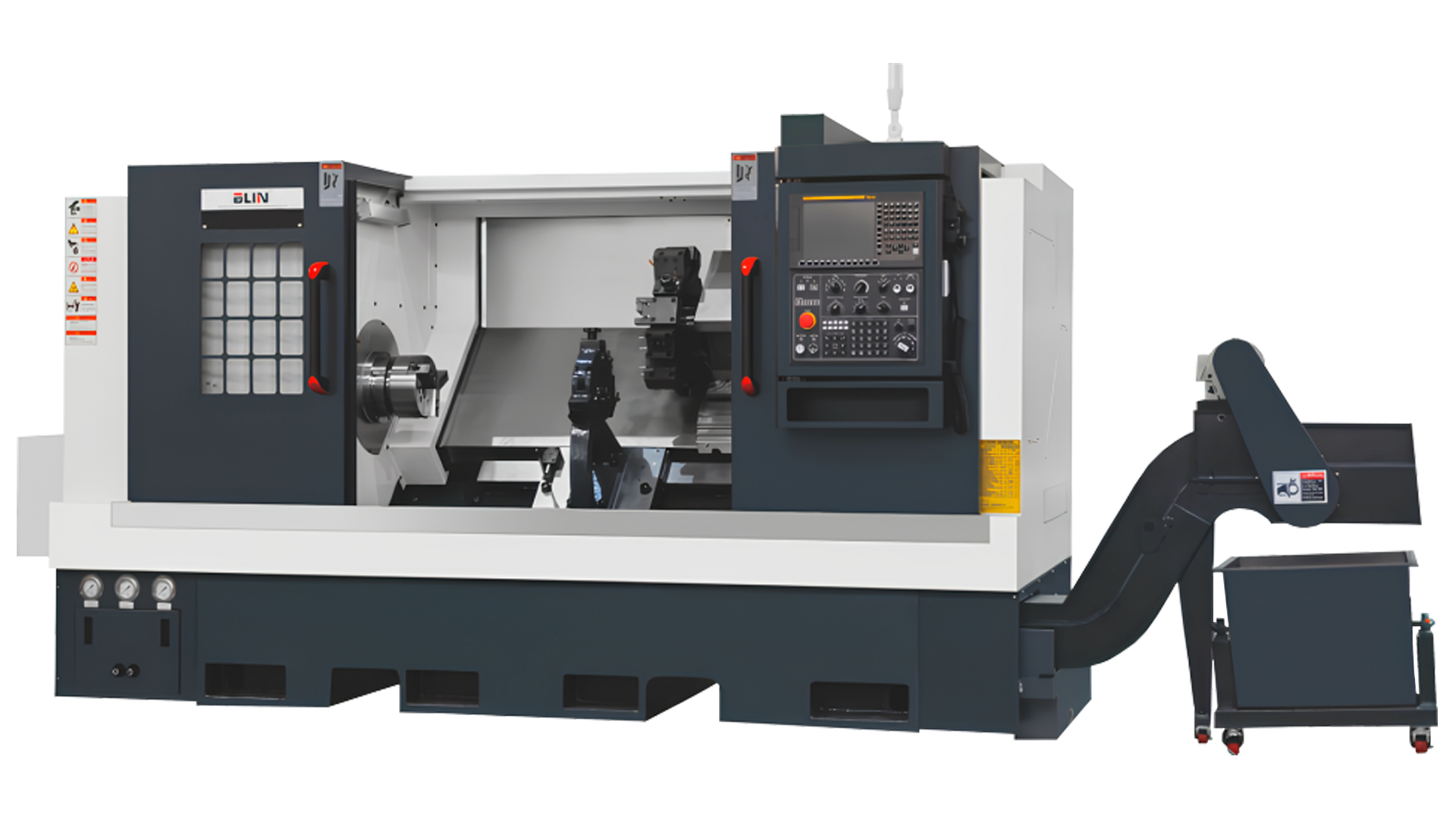

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H55Y 2000 A2-8 Syntec

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL H55Y 2000 A2-8 Syntec — это крупногабаритный токарно-фрезерный обрабатывающий центр с интерполяционной осью Y, предназначенный для высокоточной обработки особо длинных деталей до 2000 мм. Оснащённый 10-дюймовым гидравлическим патроном (A2-8), 12-позиционной револьверной головкой с приводным инструментом и прецизионной осью C, станок сочетает мощь, точность и многофункциональность. Идеальное решение для энергетического машиностроения, производства промышленного оборудования и обработки длинномерных валов.

Назначение станка

• Комплексная обработка особо длинных деталей (до 2000 мм) со сложными поверхностями.
• Токарные и фрезерные операции на крупногабаритных заготовках без переустановки.
• Работа с массивными заготовками диаметром до 350 мм.
• Обработка прутков диаметром до 74 мм.

Ключевые функциональные возможности

Преимущества использования

• Уникальная возможность обработки деталей длиной до 2000 мм.
• Усиленная конструкция станины и направляющих для устойчивости при работе с длинномерными заготовками.
• Большое отверстие в шпинделе Ø86 мм для работы с крупными прутками.
• Мощный шпиндель 15/18.5 кВт с повышенным крутящим моментом.
• Высокая точность даже при максимальной длине обработки.

Области применения

• Производство длинномерных валов и осей для энергетического оборудования.
• Обработка корпусных деталей и шпинделей для тяжелого машиностроения.
• Изготовление компонентов для нефтегазового и горнодобывающего оборудования.
• Производство промышленных роботов и автоматизированных линий.

BL H55Y 2000 A2-8 Syntec представляет собой профессиональное решение для обработки особо длинных деталей, сочетая в себе мощность, точность и многофункциональность современного производственного центра.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Наклонная станина 15° из высококачественного чугуна HT300 с усиленными ребрами жесткости.
• Монолитная конструкция с термообработкой для обеспечения максимальной стабильности при обработке длинномерных деталей.
• Дополнительная ось Y (30°) для выполнения фрезерных операций.

Шпиндель

• Усиленный шпиндель TAIWAN-KENTURN с подшипниками прецизионного класса.
• Сервомотор мощностью 15/18.5 кВт обеспечивает высокий крутящий момент при скорости до 2500 об/мин.
• Ось C с точностью деления 0.01° для точного позиционирования заготовки.
• Тип носа шпинделя: A2-8, диаметр отверстия: Ø86 мм.

Система перемещения по осям

• Роликовые линейные направляющие HIWIN/PMI: 35 мм (X, Y), 45 мм (Z).
• Шарико-винтовые пары HIWIN/PMI класса C3: Ø32/10 (X, Y), Ø50/10 (Z).
• Сервоприводы: 1.8 кВт (X), 2.5 кВт (Y), 3 кВт (Z).
• Скорости быстрых перемещений: 20 м/мин (X), 16 м/мин (Z), 15 м/мин (Y).

Револьверная головка

• 12-позиционная сервоприводная револьверная головка BMT55 с приводным инструментом.
• Конус инструмента ER32, высота центра 100 мм.
• Мощность привода: 4.5 кВт, скорость до 5000 об/мин для эффективного фрезерования.

Задняя бабка

• Гидравлическая программируемая задняя бабка с конусом MT5.
• Перемещение по коробчатым направляющим на расстояние 1900 мм.
• Пиноль диаметром Φ100 мм с ходом 80 мм для надежной поддержки особо длинных заготовок.

Система ЧПУ и управления

• Контроллер SYNTEC с интуитивным интерфейсом.
• Поддержка управления 4-мя осями (X, Z, Y, C) и приводным инструментом.
• Возможности для сложного программирования и интеграции с CAD/CAM системами.

Главные преимущества токарного станка

1. Обработка особо длинных деталей: Уникальная возможность работы с заготовками длиной до 2000 мм.
2. Мощность и надежность: Усиленные компоненты и повышенная мощность приводов.
3. Многофункциональность: Наличие оси Y позволяет выполнять фрезерные работы без переустановки детали.
4. Высокая точность: Сохранение точности даже при максимальной длине обработки.
5. Производительность: Оптимизированные скорости перемещения для сокращения времени цикла.

Комплектация

• Система ЧПУ SYNTEC
• Гидравлический патрон 10'' (A2-8)
• 12-позиционная револьверная головка BMT55 с приводным инструментом
• Гидравлическая задняя бабка MT5 (с коробчатыми направляющими)
• Чугунная станина
• Система смазки HERG
• Система подачи СОЖ
• Комплект документации

Дополнительная комплектация (опции)

• Автоматический конвейер стружки
• Измерительный щуп для настройки инструмента
• Гидравлический люнет
