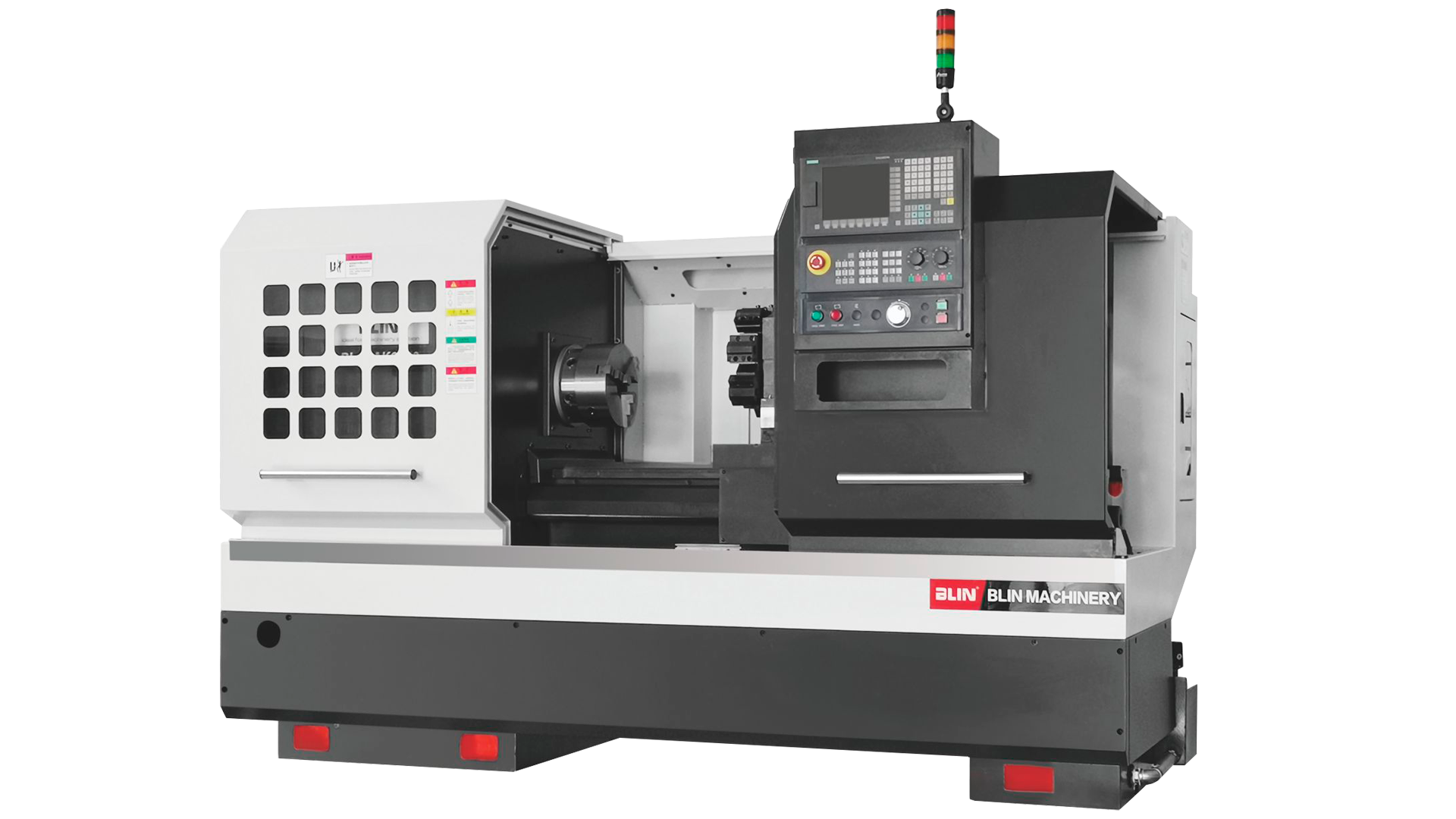

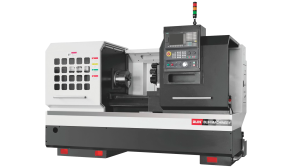

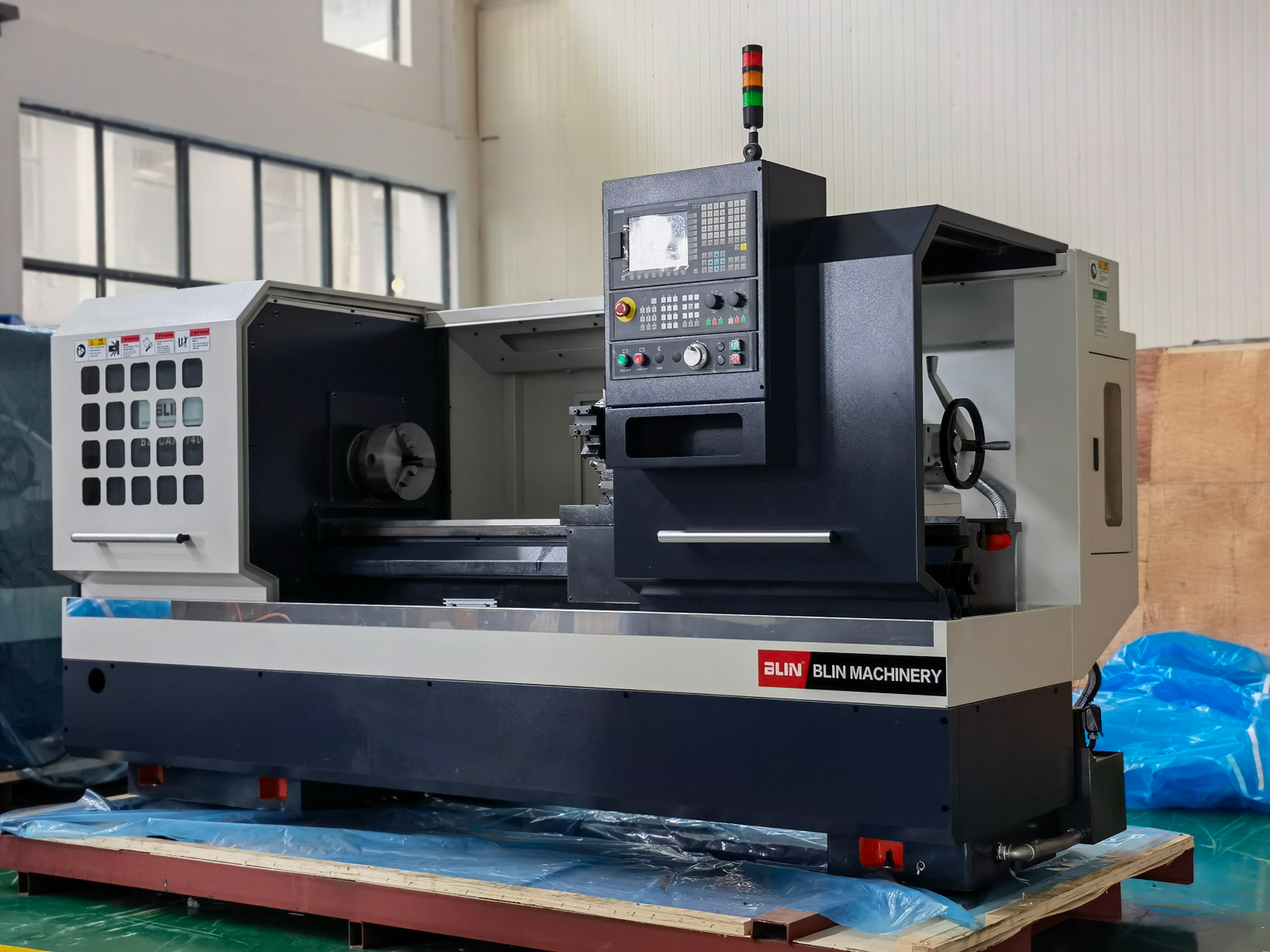

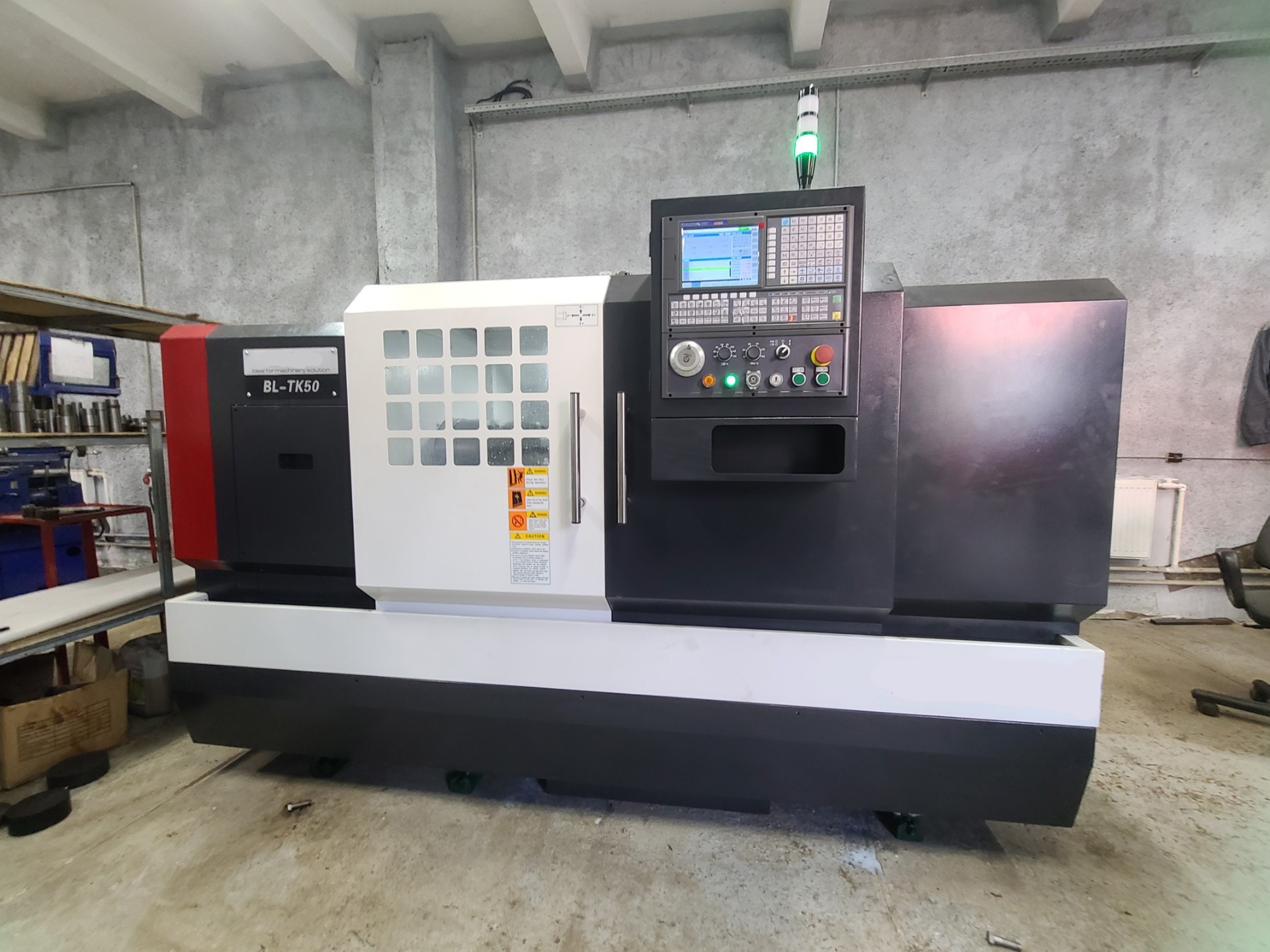

Горизонтальный токарный станок с ЧПУ BLIN MACHINERY BL CAK 6150 Fanuc

Горизонтальный токарный станок с ЧПУ BLIN MACHINERY BL CAK 6150 Fanuc — это высокопроизводительный токарный станок с плоской станиной, предназначенный для точной обработки деталей диаметром до 500 мм и весом до 300 кг. Оснащённый системой ЧПУ FANUC 0i TF, 10-дюймовым ручным патроном и шпинделем с отверстием 82 мм, станок обеспечивает высокую точность и надёжность. Широкие направляющие (400 мм) и усиленная станина из высококачественного чугуна гарантируют жёсткость и устойчивость при тяжёлых режимах резания, а обработка направляющих ультразвуком и покрытие PTFE повышают износостойкость и точность.

Назначение станка

• Точная токарная обработка деталей диаметром до 500 мм и весом до 300 кг.
• Серийное производство деталей с высокой точностью и качеством поверхности.
• Работа с заготовками в машиностроении, автомобильной и инструментальной промышленности.
• Обработка деталей различной длины (центровое расстояние до 3000 мм).

Ключевые функциональные возможности

Преимущества использования

• Широкие направляющие (400 мм) и станина из чугуна с обработкой ультразвуком для высокой жёсткости и точности.
• Высокая точность: позиционирование ±0.015 мм, повторяемость ±0.006 мм, шероховатость Ra 1.6 мкм.
• Надёжные компоненты: шпиндельные подшипники P5, ШВП P4, электрика SCHNEIDER.
• Покрытие направляющих PTFE снижает трение, повышает износостойкость и устраняет ползучесть.
• Гибкость обработки деталей длиной до 3000 мм благодаря различным центровым расстояниям.

Области применения

• Серийное производство деталей для общего машиностроения.
• Изготовление компонентов для автомобильной и инструментальной промышленности.
• Точная обработка деталей с высокими требованиями к качеству поверхности.
• Обработка заготовок в ремонтных и производственных мастерских.

BL CAK 6150 Fanuc сочетает высокую жёсткость, точность и универсальность, что делает его идеальным выбором для серийной обработки деталей в различных отраслях.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Станина из высококачественного чугуна с композитной смолой, обработанная для вибропоглощения.
• Направляющие шириной 400 мм, закалённые ультразвуком и покрытые PTFE.
• Особенности:
  • Высокая жёсткость и устойчивость к вибрациям.
  • Покрытие PTFE устраняет ползучесть и повышает износостойкость.
  • Подходит для тяжёлых режимов резания.

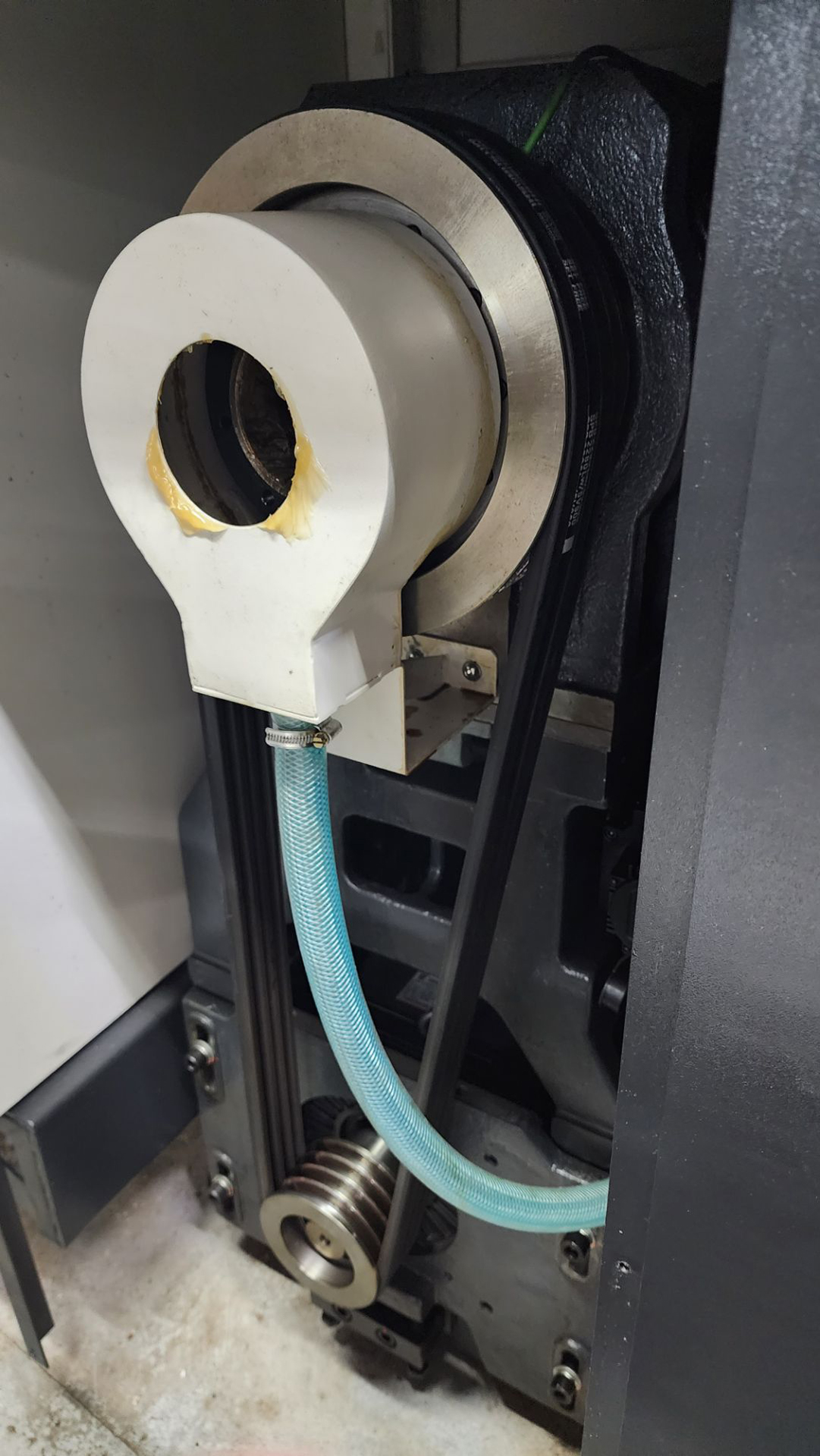

Основной шпиндель

• Шпиндель с отверстием 82 мм, 3-ступенчатая коробка передач, 65–1600 об/мин.

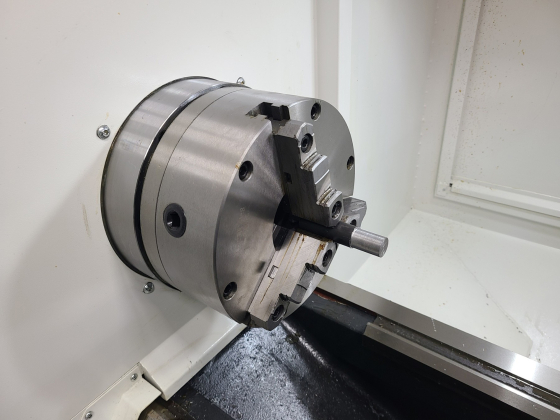

• Диаметр патрона 10’’ (254 мм), крепление A2-8, мощность 7.5 кВт.
• Высокоточные подшипники P5 с смазкой KLUBER (Германия).

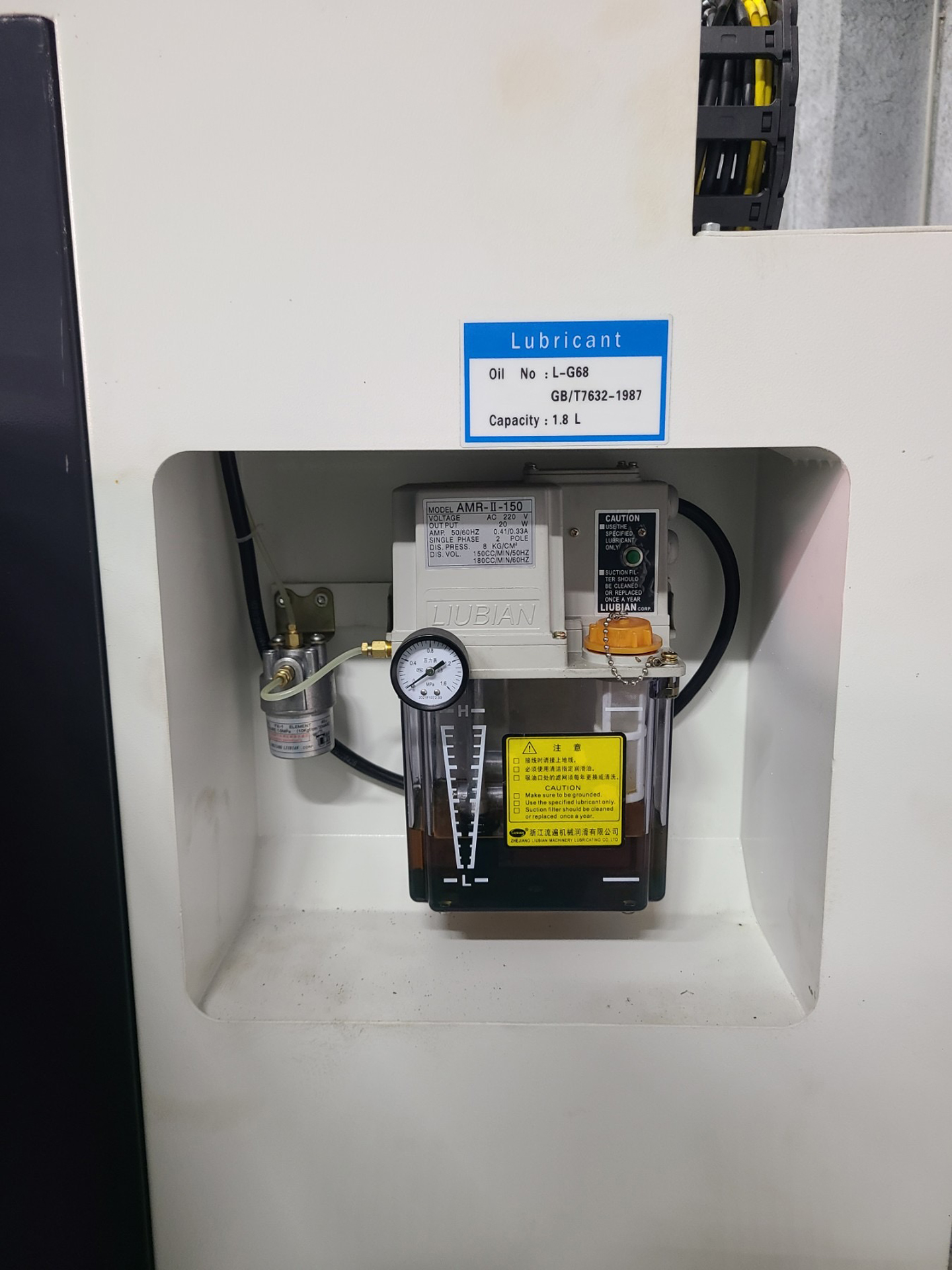

Перемещение по осям

• Широкие направляющие (400 мм) с покрытием PTFE для высокой точности.
• Высокоточные ШВП P4 (Ø25 мм для X, Ø40/50 мм для Z) с прямым соединением с мотором.
• Скорость быстрых перемещений: 6 м/мин (X), 8 м/мин (Z).

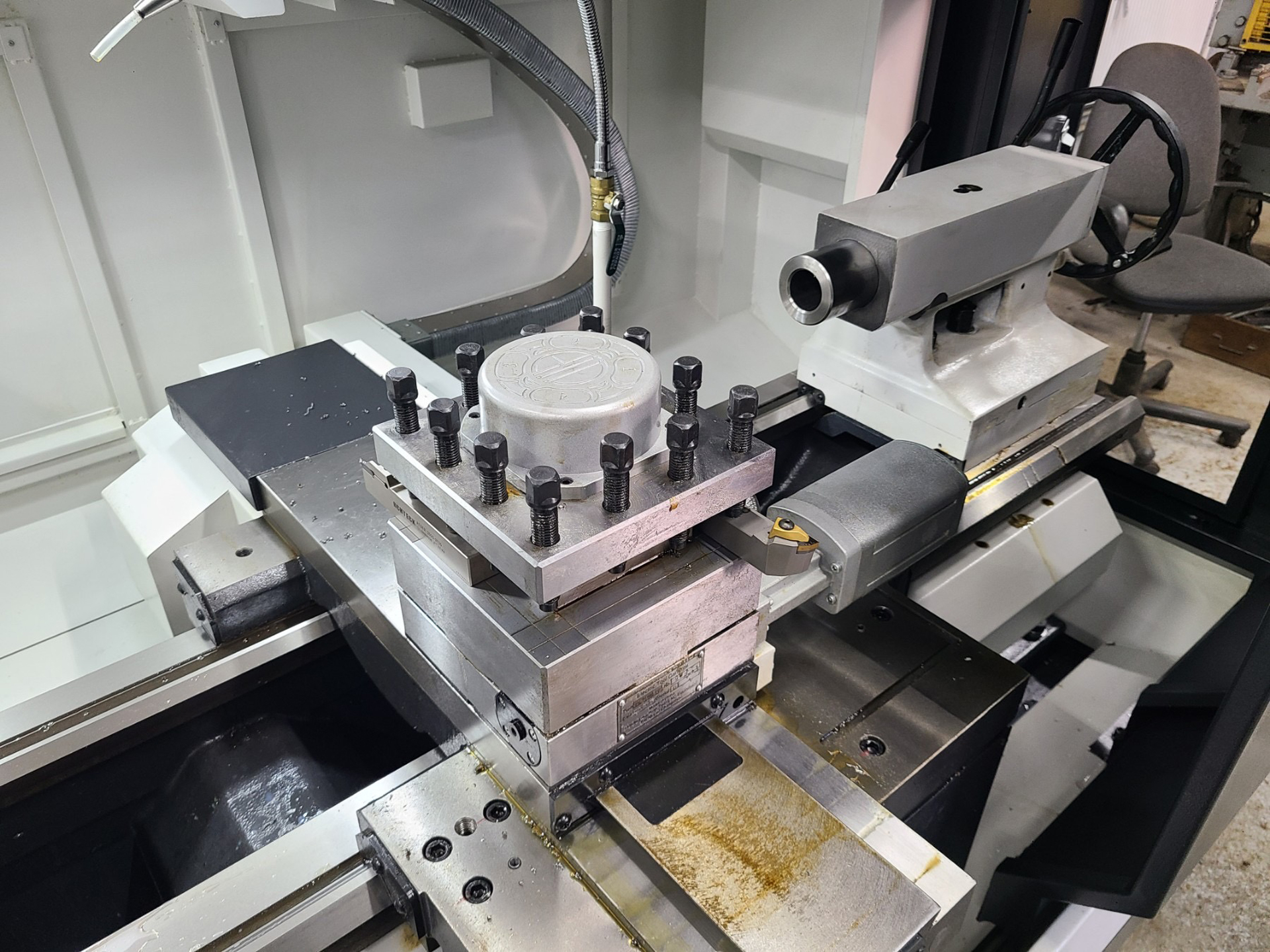

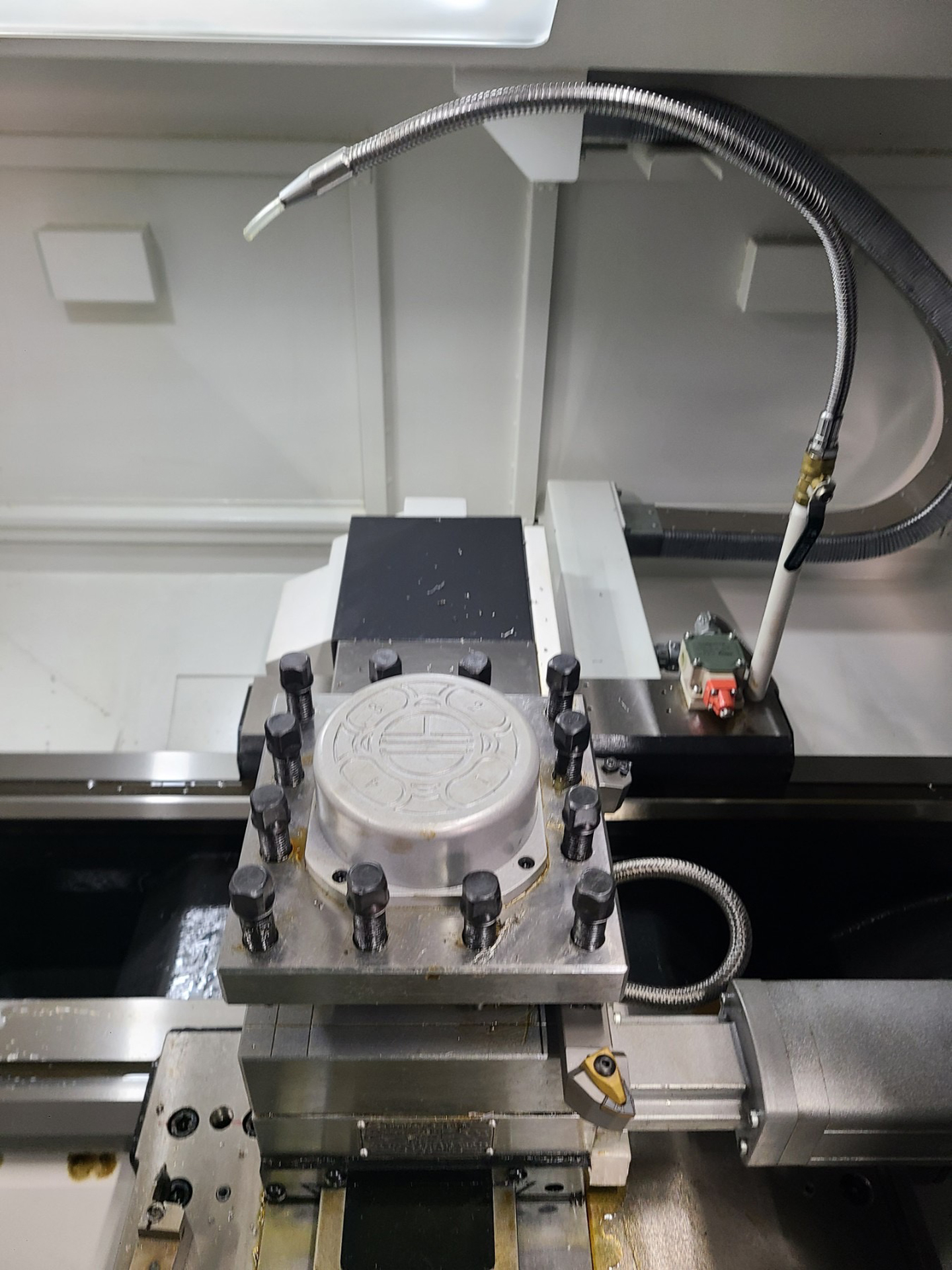

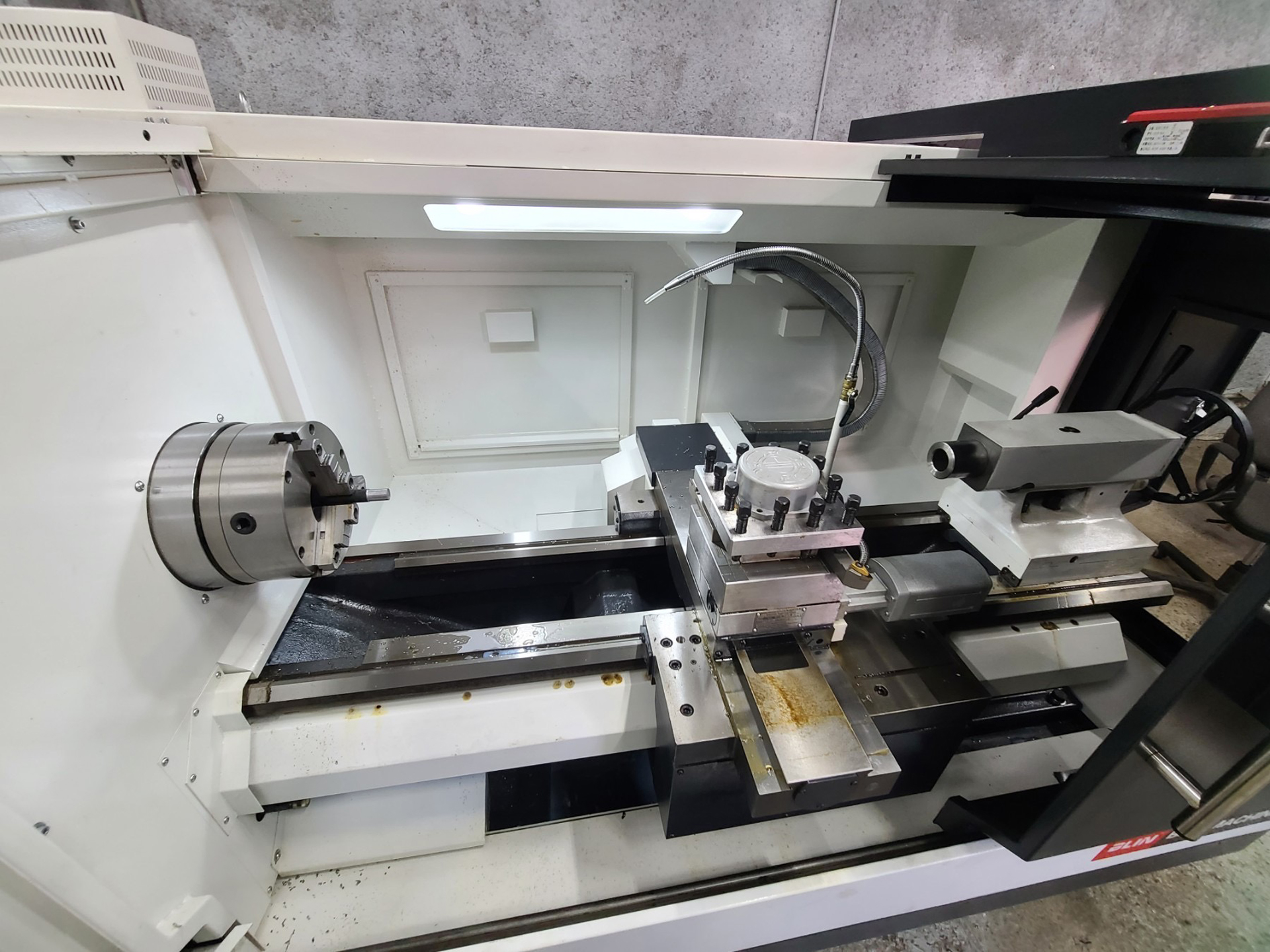

Инструментальная система

• Вертикальная 4-позиционная револьверная головка.
• Размер хвостовика: 25×25 мм.

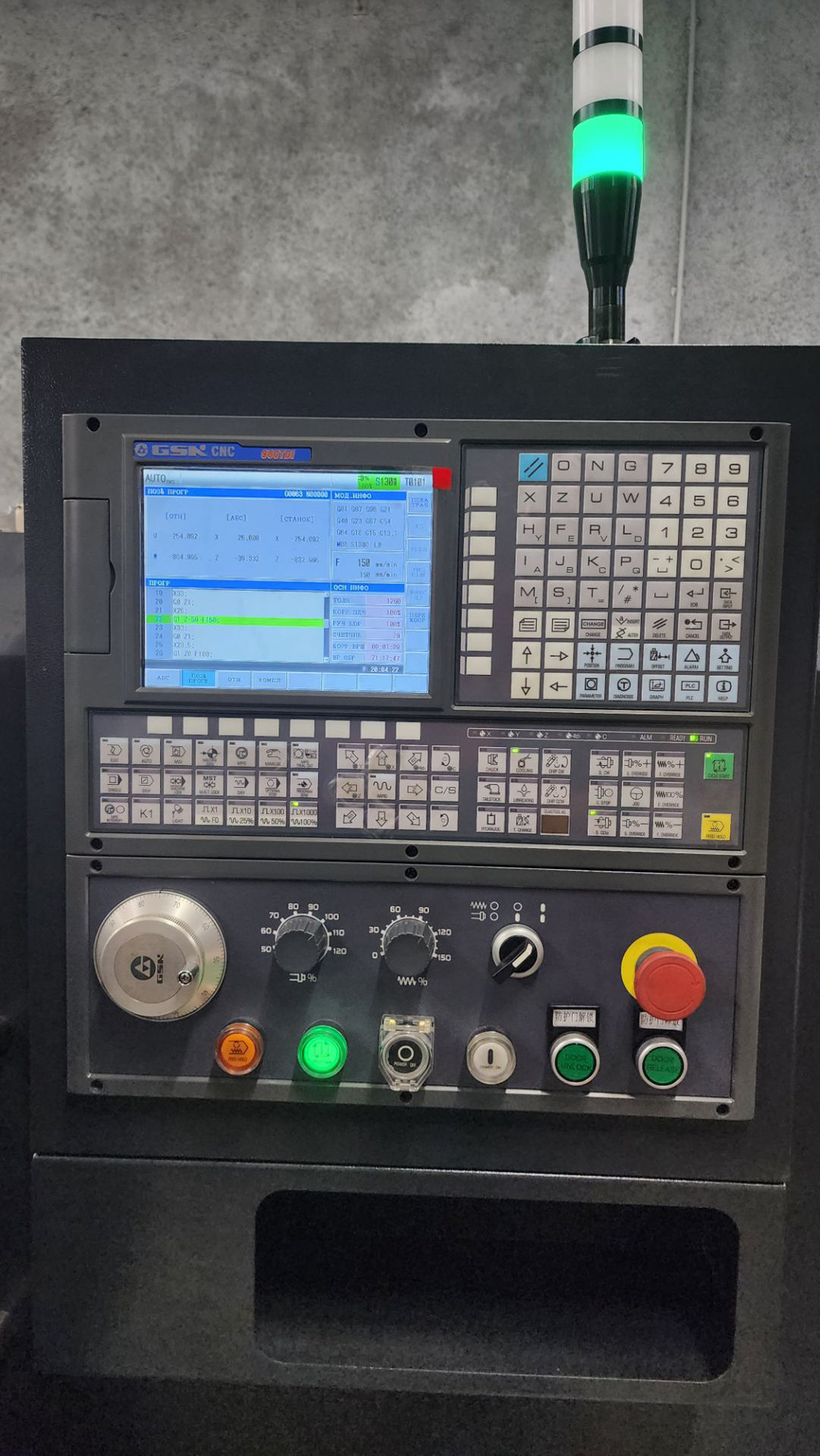

Система ЧПУ и управления

• FANUC 0i TF с поддержкой осей X, Z и G-кодов.
• Интерфейсы: RS232, USB, Ethernet для интеграции с CAD/CAM.
• Интуитивное управление для высокоточных токарных операций.

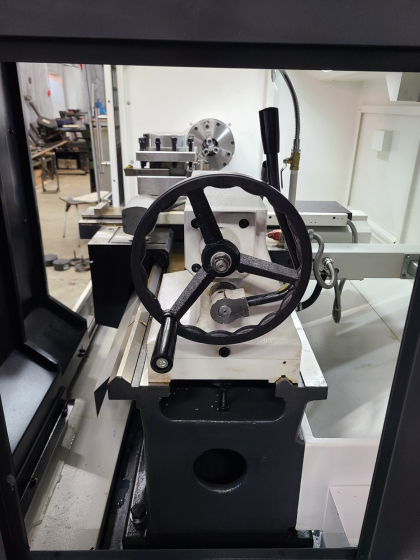

Задняя бабка

• Ручная задняя бабка с пинолью Ø75 мм, ходом 150 мм и конусом MT5#.
• Обеспечивает надёжную фиксацию длинных заготовок.

Главные преимущества токарного станка

1. Точность: Округлость 0.005 мм, плоскостность 0.025 мм/300 мм, шероховатость Ra 1.6 мкм.
2. Жёсткость: Станина из чугуна и направляющие 400 мм для тяжёлого резания.
3. Надёжность: Компоненты P5/P4, SCHNEIDER, гидравлика TAIWAN.
4. Гибкость: Различные центровые расстояния (750–3000 мм) для обработки деталей разной длины.
5. Износостойкость: Направляющие с покрытием PTFE для долговечности.

BL CAK 6150 Fanuc — это надёжный выбор для точной токарной обработки деталей в серийном производстве с высокой жёсткостью и универсальностью.

Экономическая эффективность

Купить горизонтальный токарный станок BL CAK 6150 Fanuc — это инвестиция в производительность и качество. Жёсткая конструкция, высокая точность и гибкость обработки минимизируют время производства и затраты на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, ручной патрон 10’’, 4-позиционная револьверная головка, ручная задняя бабка.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, револьверной головки.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка ≥3600 кг.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥10 кВт.
  • Инструменты: Грузоподъёмное оборудование (≥3600 кг), уровень, анкерные болты, смазка.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Инструментальная система: Установить инструменты (25×25 мм).
  • Дополнительные системы:
    • Гидравлический патрон, 6/8-позиционная турель, гидравлическая задняя бабка, независимый шпиндель (опции).

Комплектация

• Система ЧПУ FANUC 0i TF
• Ручной патрон 10’’ (254 мм)
• 4-позиционная вертикальная револьверная головка
• Ручная задняя бабка (конус MT5#)
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Независимый шпиндель (20–2000 об/мин)
• Диаметр отверстия шпинделя Ø105 мм
• Конус отверстия шпинделя Метрический 109:5
• Гидравлический патрон 12’’
• Горизонтальная 6/8-позиционная револьверная головка
• Гидравлическая задняя бабка
