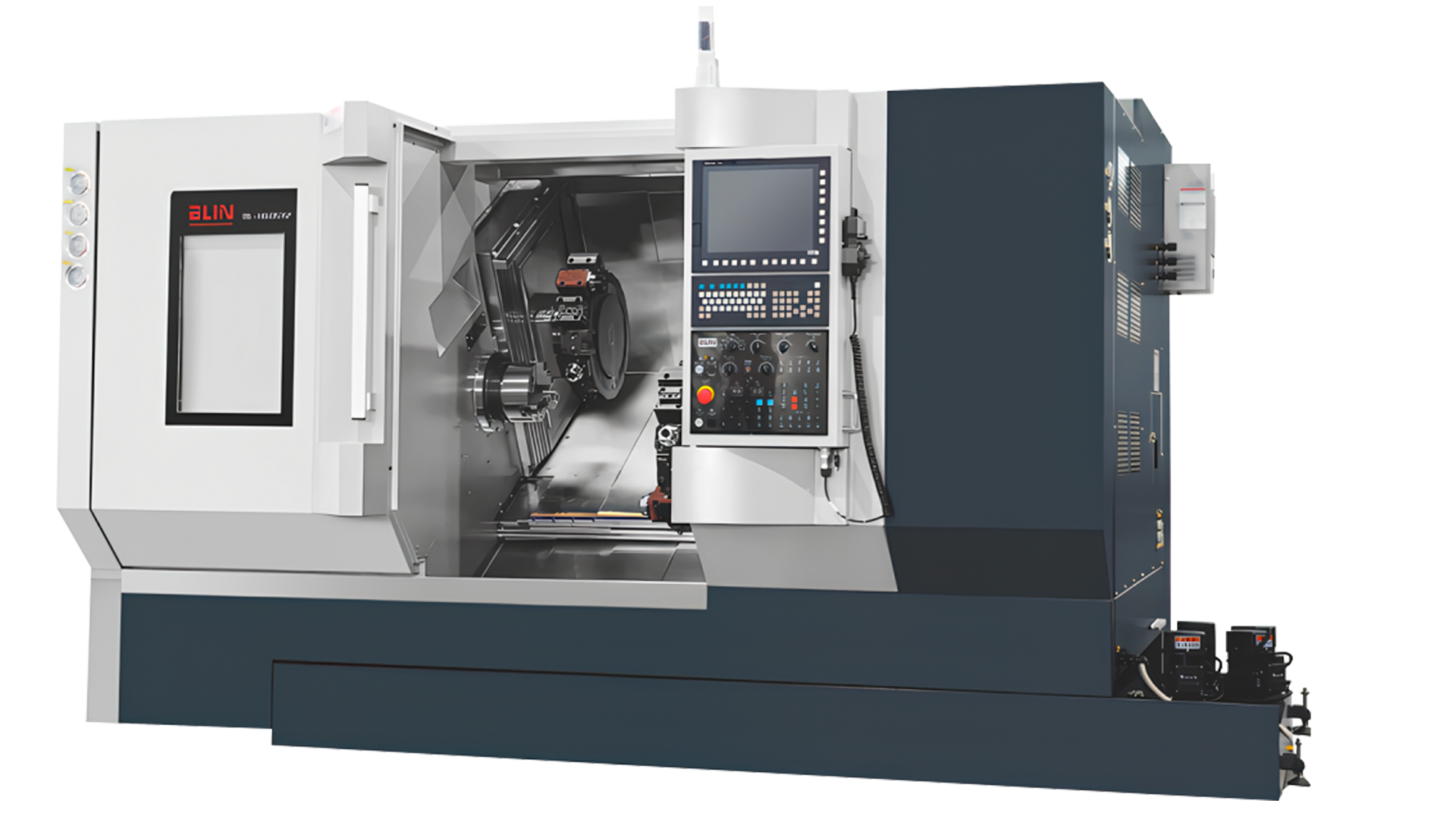

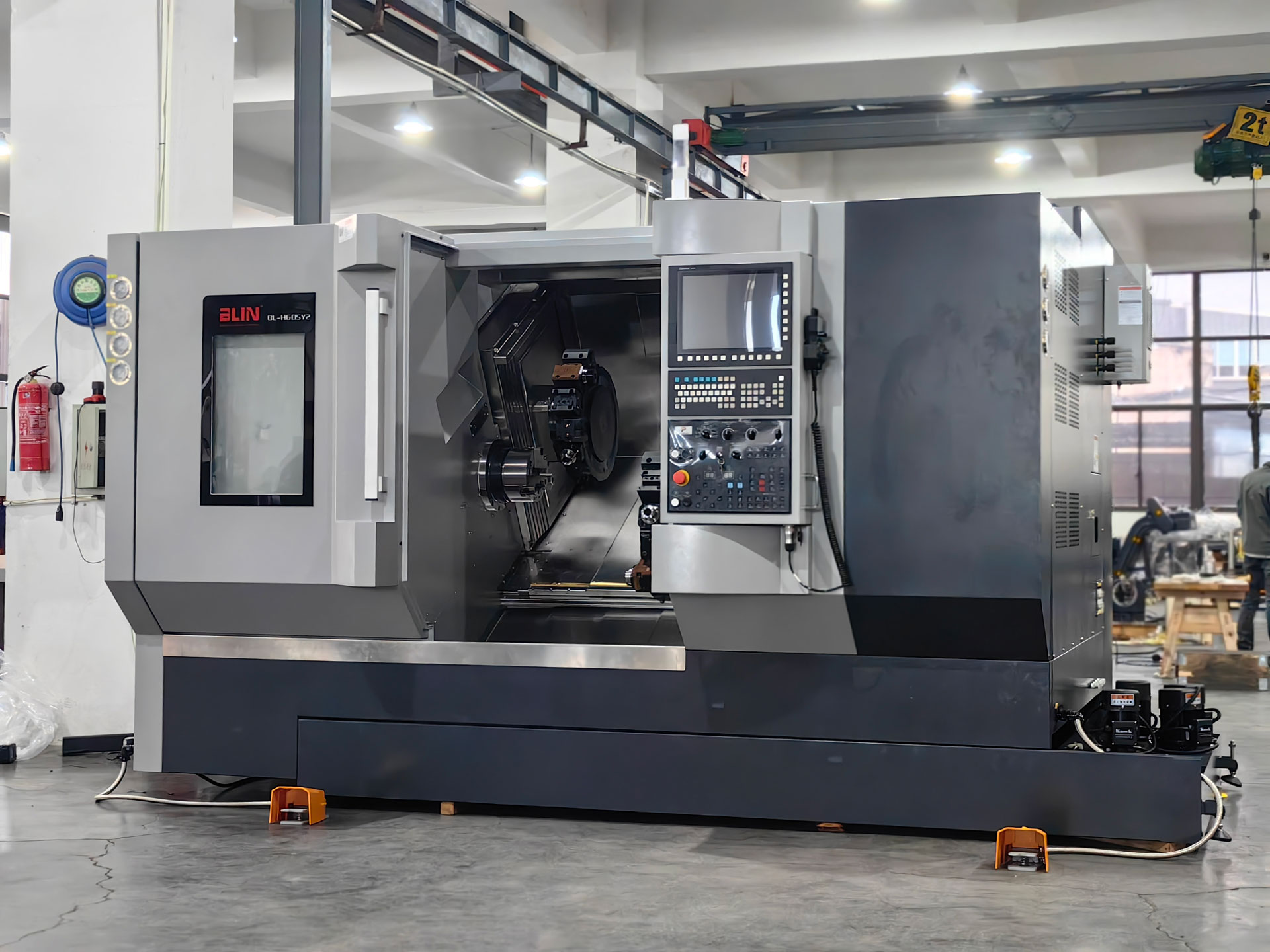

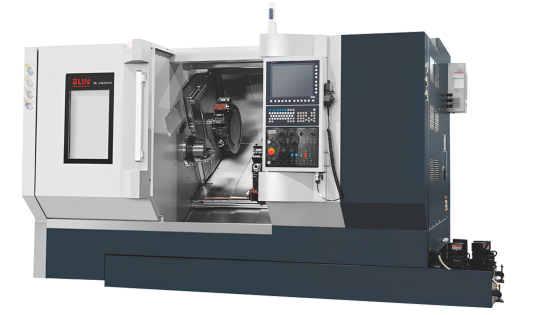

Двухшпиндельный токарный станок с ЧПУ BLIN MACHINERY BL-H60SY2 Syntec

Двухшпиндельный токарный станок с ЧПУ BLIN MACHINERY BL-H60SY2 Syntec — это высокопроизводительный станок с двумя шпинделями и двумя приводными инструментальными турелями, оснащённый осью Y с интерполяцией. Разработанный с применением тайваньских технологий, станок использует высокоточные компоненты от ведущих брендов (Япония, Германия, Тайвань), обеспечивая одновременную обработку на обоих шпинделях. Станина из чугуна HT300, роликовые направляющие THK и высокоточные ШВП гарантируют жёсткость, точность и стабильность при обработке деталей диаметром до 250 мм.

Назначение и области применения

• Высокоточная токарная обработка деталей диаметром до 250 мм и длиной до 600 мм в машиностроении, аэрокосмической и автомобильной промышленности.
• Серийное производство сложных компонентов для электроники и точного приборостроения.
• Обработка заготовок с использованием фрезерования и сверления благодаря оси Y и приводным инструментам.
• Изготовление деталей, требующих высокой точности и производительности в интенсивных условиях.

Ключевые функциональные возможности

Преимущества использования

• Двойные шпиндели и турели обеспечивают одновременную обработку, сокращая время цикла.
• Роликовые направляющие THK и станина HT300 гарантируют высокую жёсткость и точность.
• Ось Y с интерполяцией расширяет возможности для фрезерования и сверления.
• Высокоточные ШВП и электрошпиндели обеспечивают стабильность на высоких скоростях.
• Модульная конструкция BL H 60 SY 2 Синтек позволяет адаптировать станок под специфические задачи.

BL-H60SY2 Syntec — это оптимальное решение для сложной токарной обработки, обеспечивающее высокую точность, производительность и универсальность в серийном производстве.

Технические характеристики токарного станка

Детальное описание узлов станка

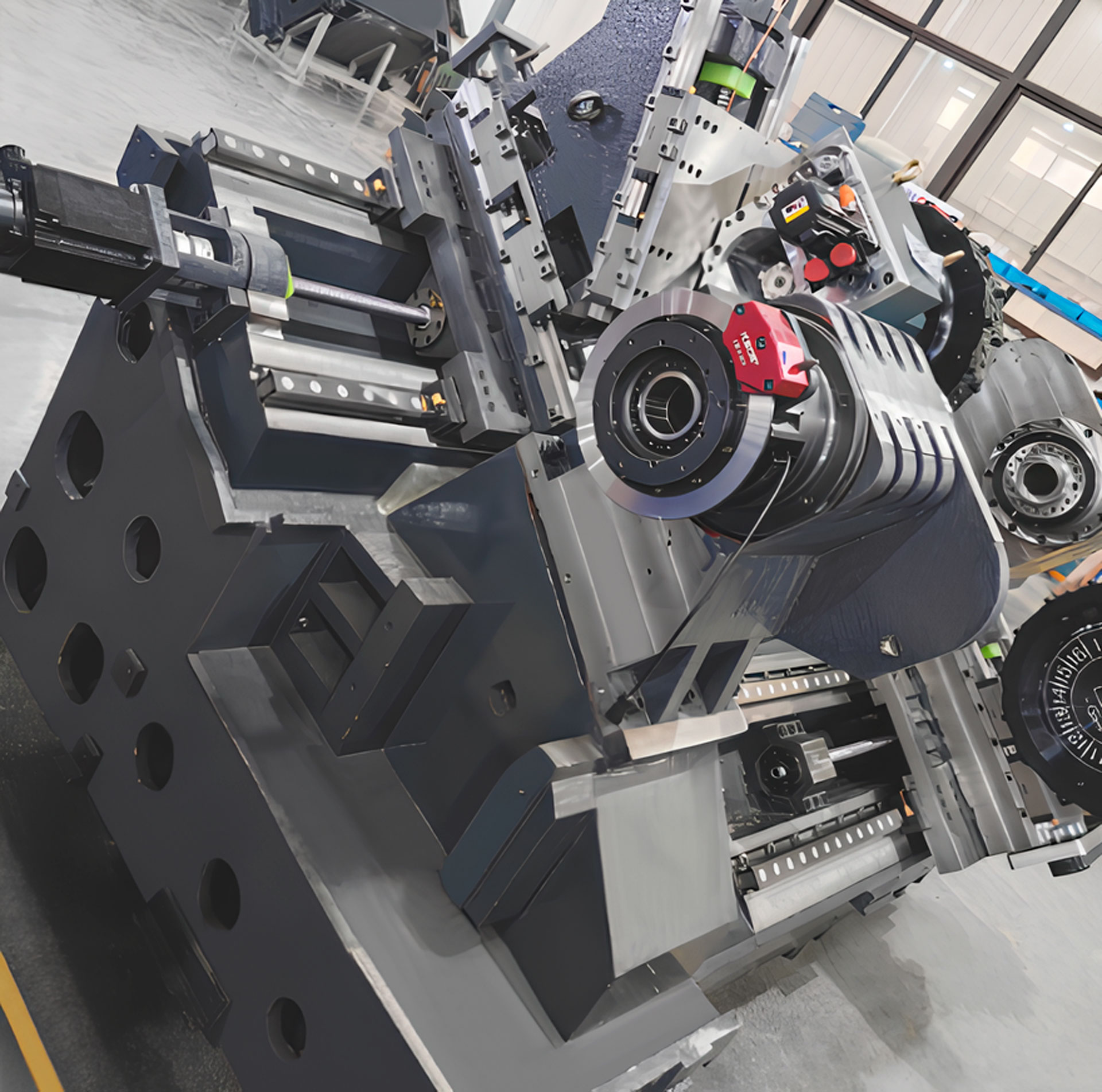

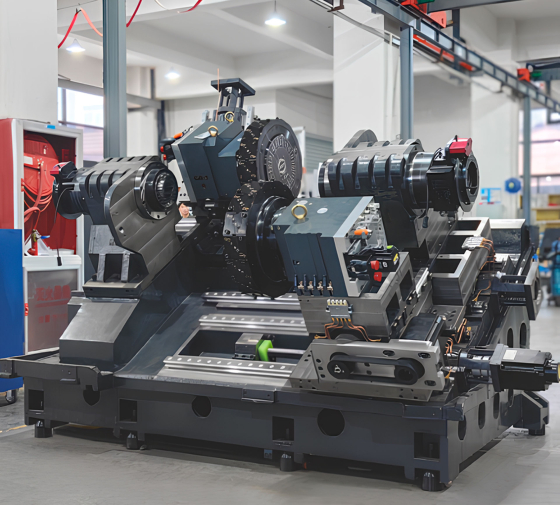

Конструкция станины

• Станина с наклоном из чугуна HT300 с многослойными рёбрами жёсткости, обработанная для вибропоглощения.
• Роликовые направляющие THK для высокой жёсткости и точности.
• Особенности:
  • Минимальная деформация и высокая термическая стабильность.
  • Подходит для тяжёлой и высокоточной обработки.
  • Модульная конструкция для гибкой настройки.

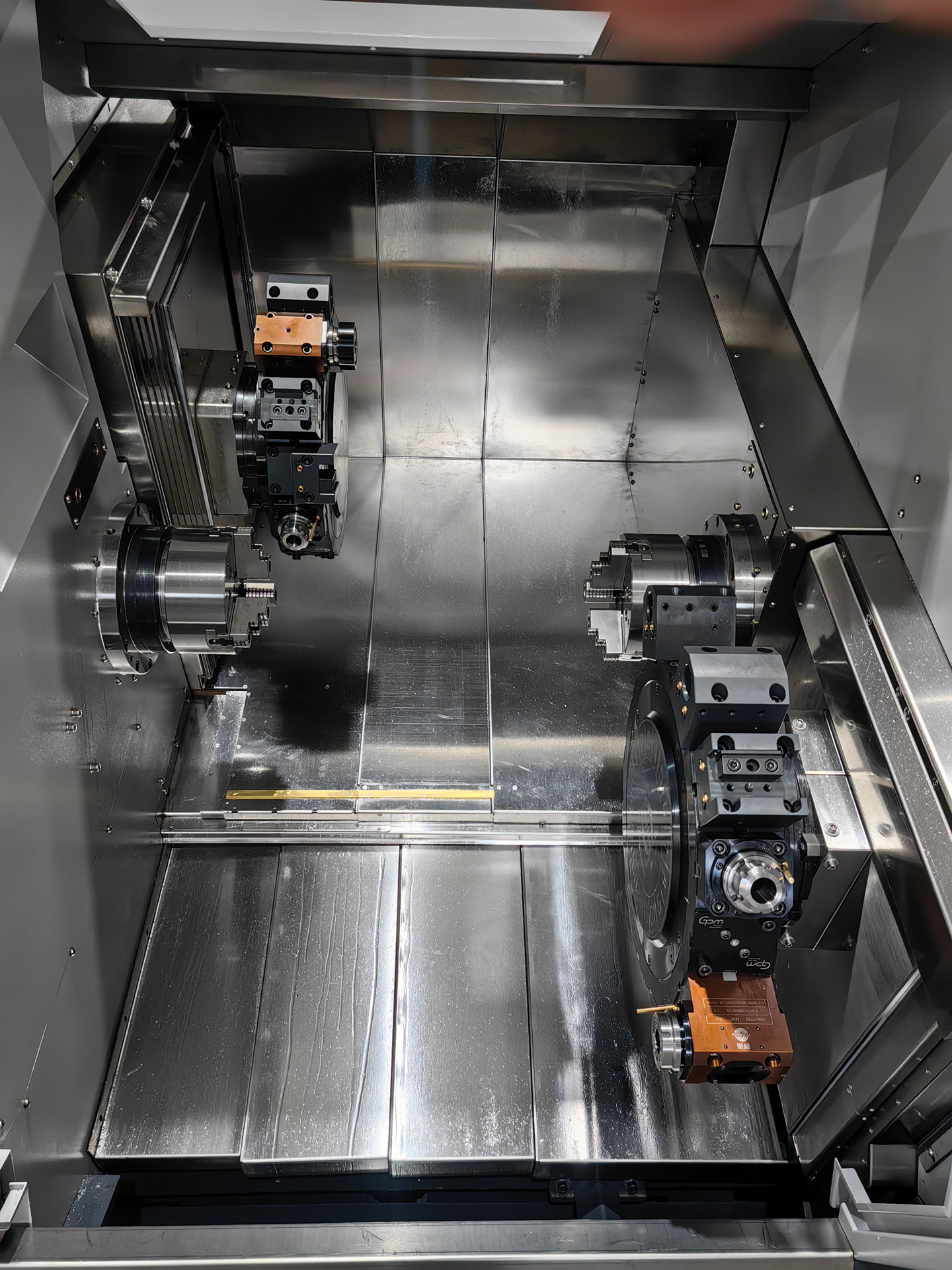

Основной и дополнительный шпиндель

• Электрошпиндели с отверстием 65 мм, скоростью до 4 300 об/мин, мощность 22.15 кВт.
• Гидравлический патрон 8’’, максимальный диаметр прутка 51 мм.
• Высокоточные подшипники NSK/NTN для быстрого старта и остановки.

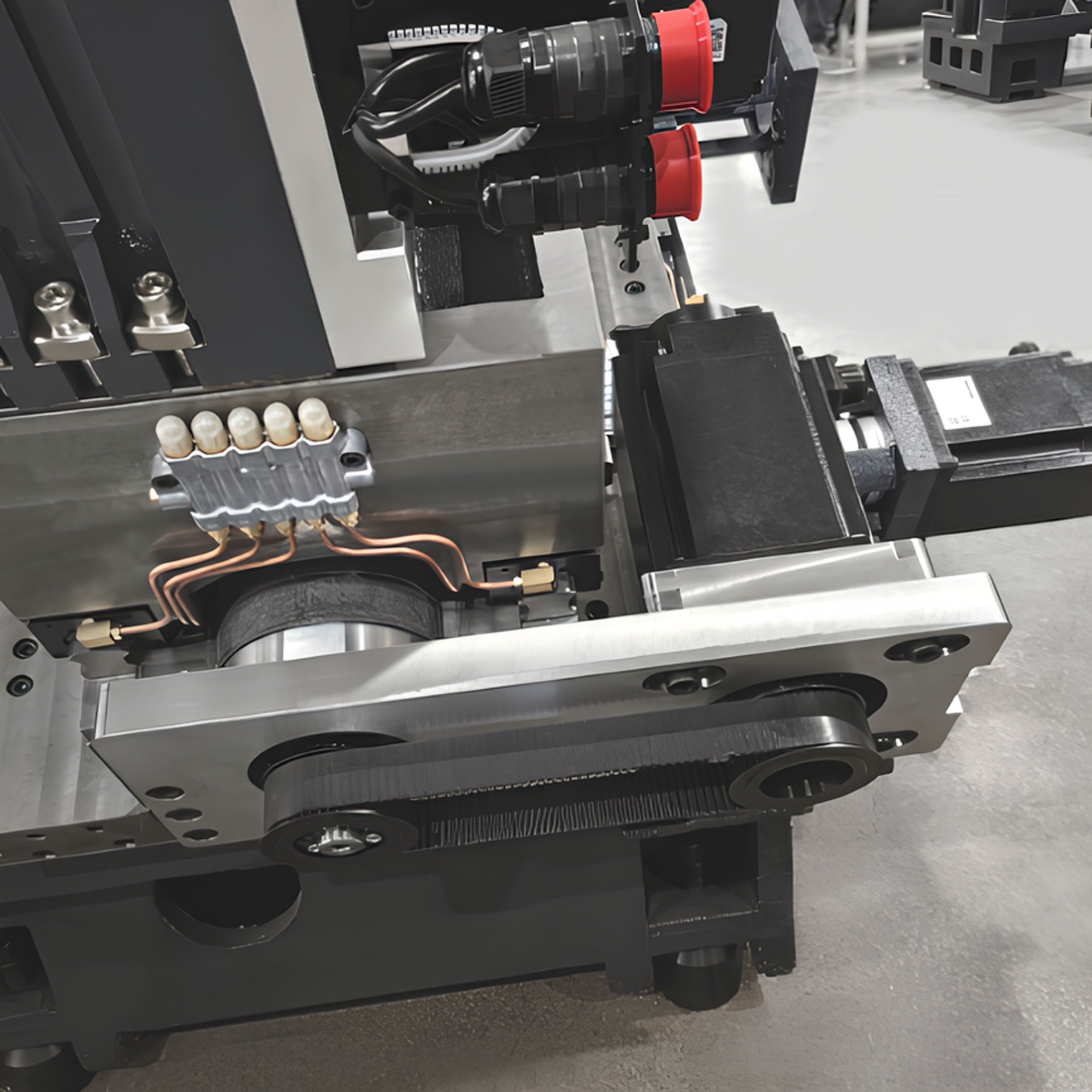

Перемещение по осям

• Роликовые направляющие THK для высокой жёсткости и точности.
• Высокоточные ШВП THK, перемещение: X1: 200 мм, Z1: 600 мм, Y: 100 мм, X2: 180 мм, Z2: 630 мм, Z3: 600 мм.
• Скорость быстрых перемещений: 24/24/18 м/мин (X1/Z1/Y), 24/24/20 м/мин (X2/Z2/Z3).

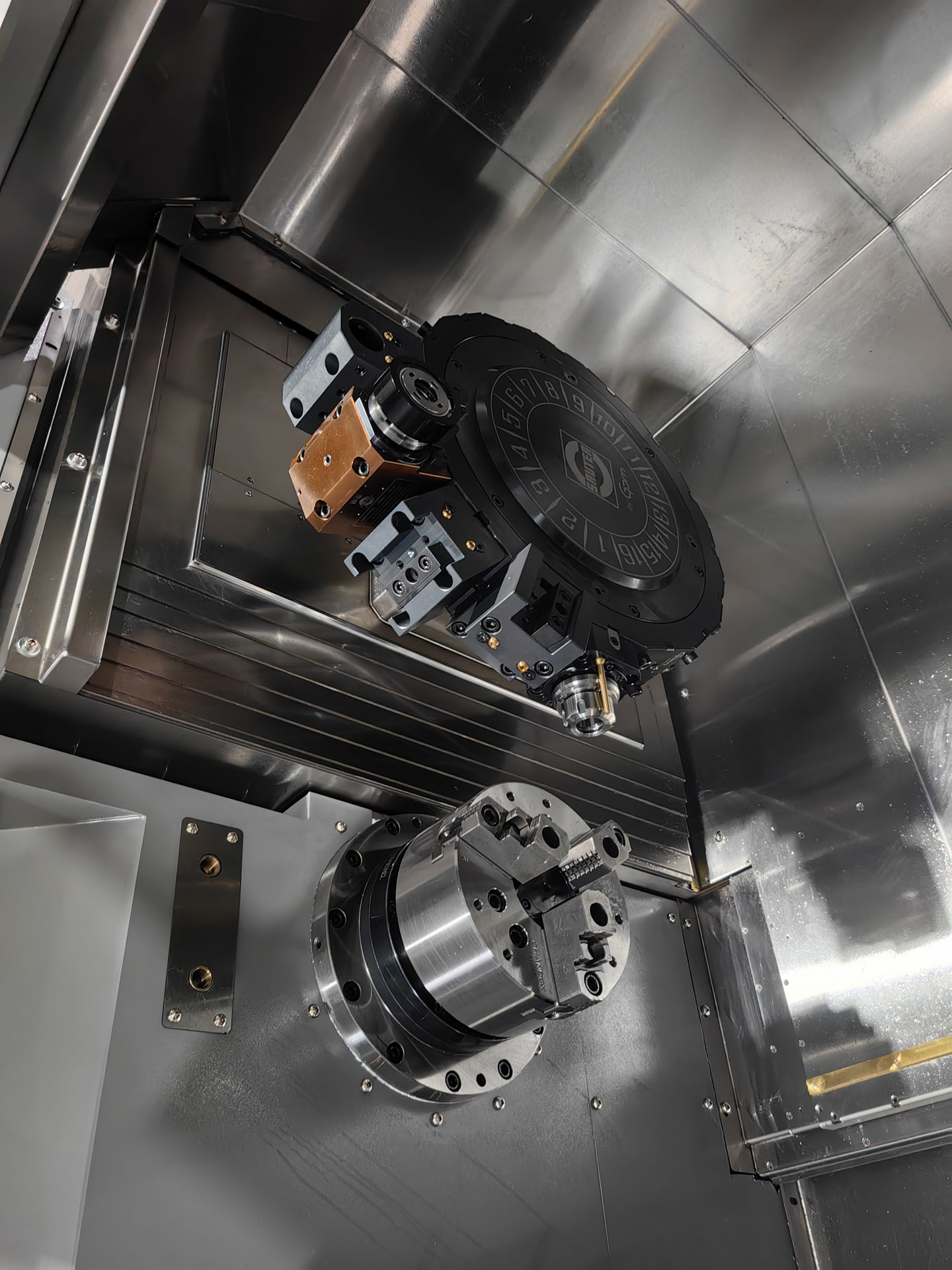

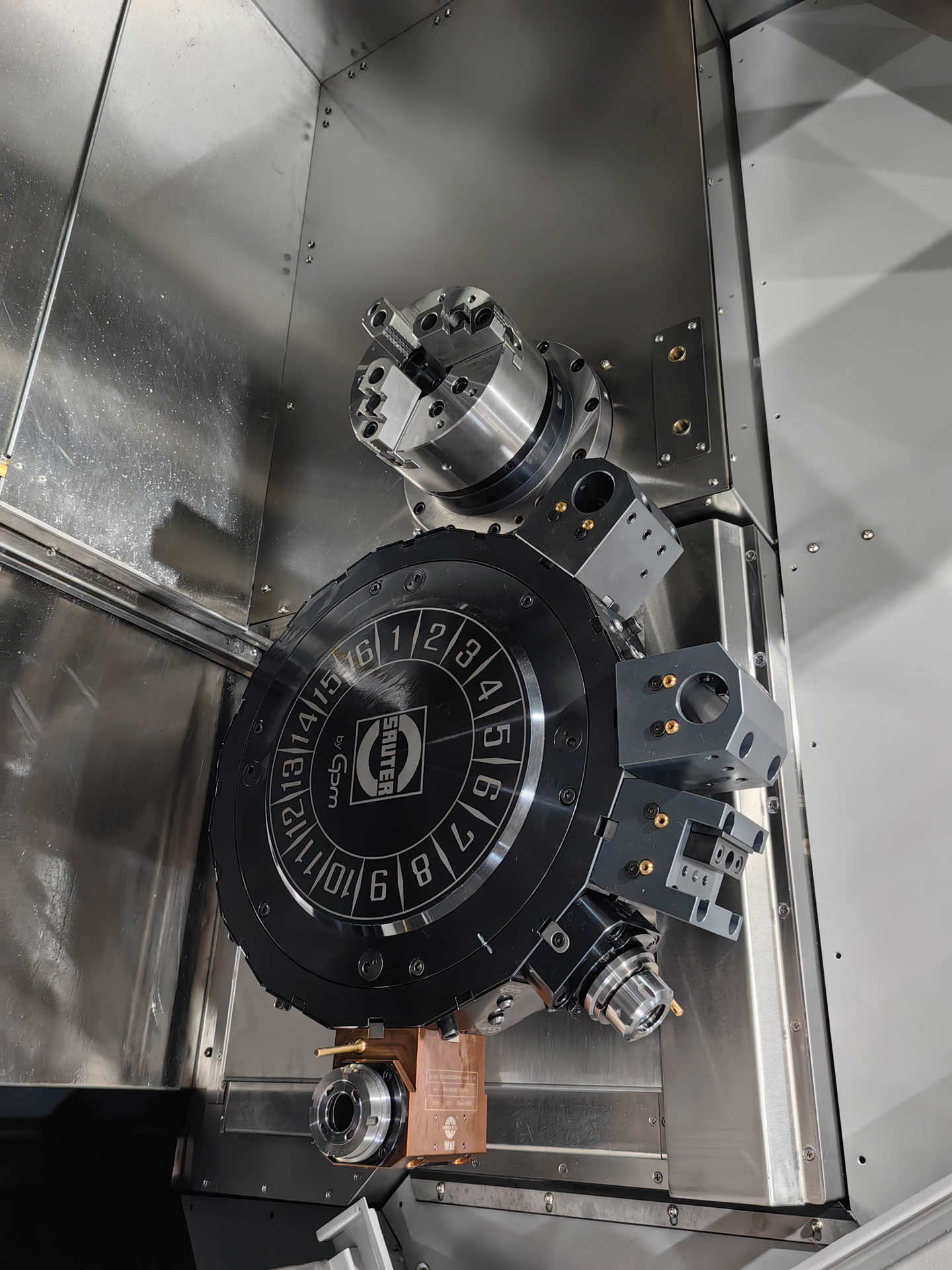

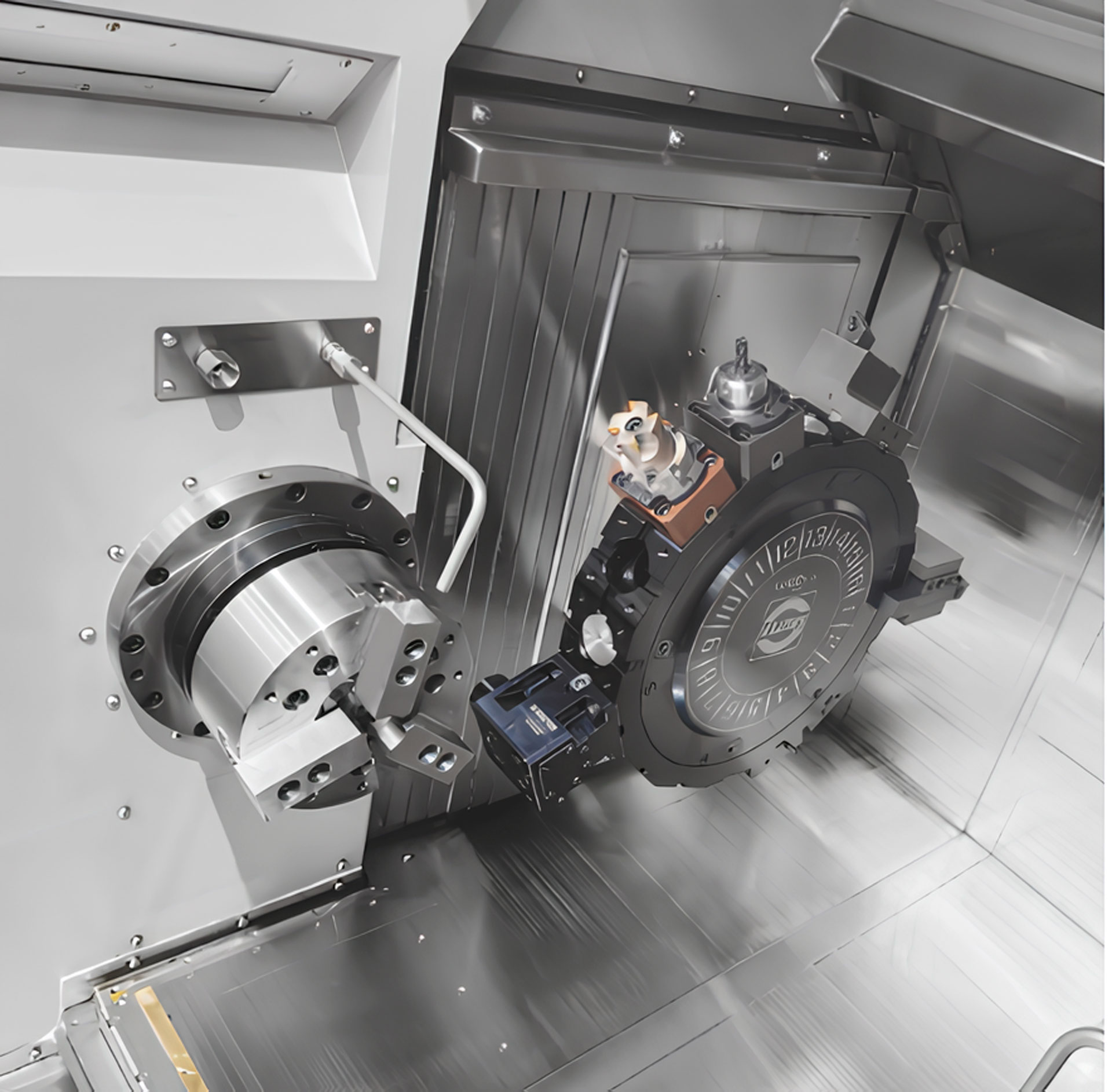

Инструментальная система

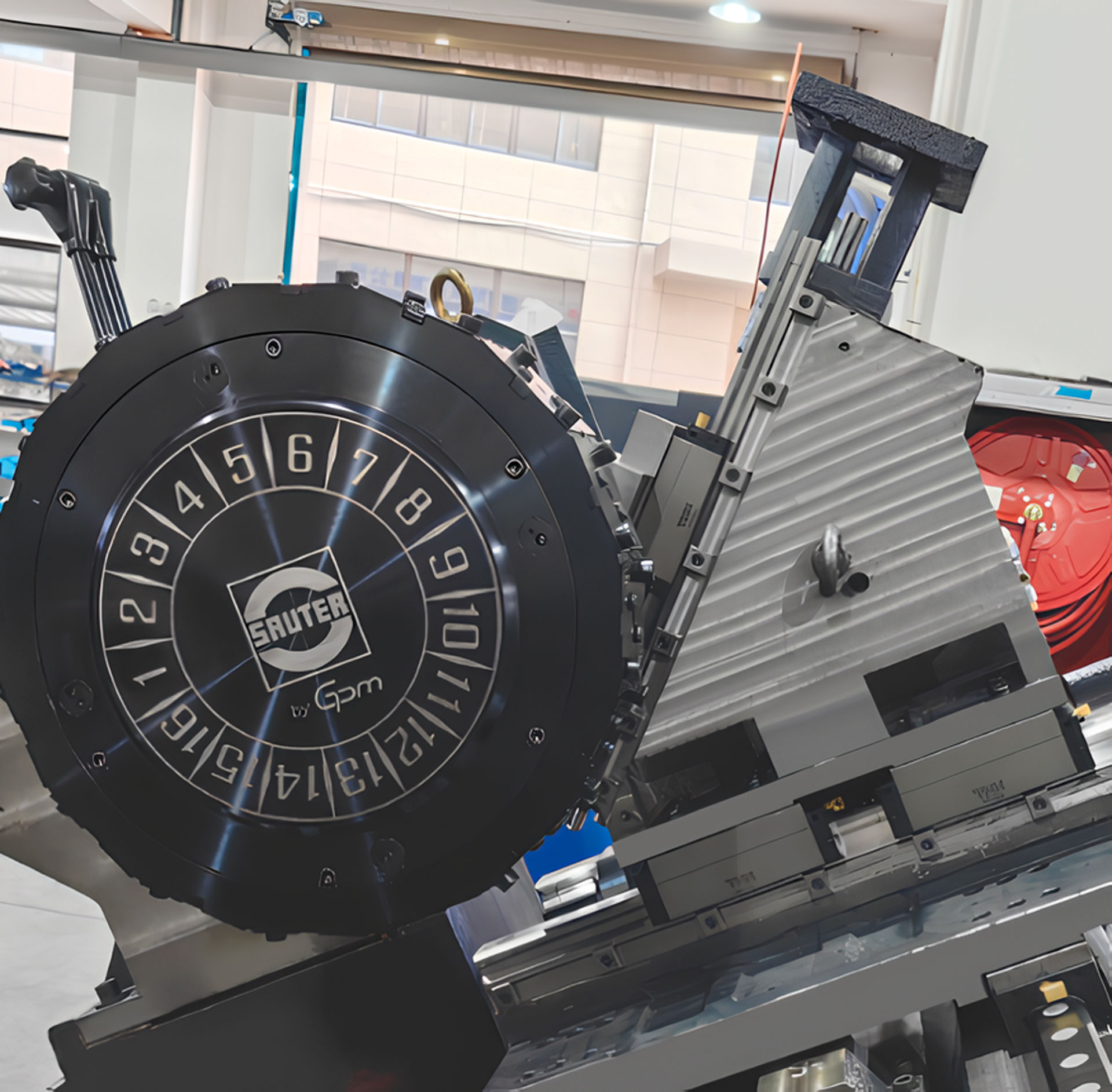

• Две турели BMT55 (16 позиций, приводные инструменты, 25×25 мм, Ø40 мм, 6 000 об/мин).
• Верхняя турель с осью Y, нижняя без оси Y.

Система ЧПУ и управления

• SYNTEC 220TB с поддержкой осей X1/Z1/Y/X2/Z2/Z3 и G-кодов.
• Интерфейсы: RS232, USB, Ethernet для интеграции с CAD/CAM.
• Интуитивное управление для сложной многоосевой обработки.

Главные преимущества токарного станка

1. Производительность: Одновременная обработка на двух шпинделях сокращает время цикла.
2. Точность: Позиционирование 0.006–0.008 мм, повторяемость 0.002–0.004 мм, биение шпинделя ≤0.003 мм.
3. Универсальность: Ось Y и приводные инструменты для фрезерования и сверления.
4. Жёсткость: Станина HT300 и роликовые направляющие THK для тяжёлой обработки.
5. Надёжность: Компоненты от NSK, THK, SAUTER и других брендов.

Экономическая эффективность

Купить двухшпиндельный токарный станок BL-H60SY2 Syntec — это инвестиция в производительность и качество. Двойные шпиндели, ось Y и высокая точность минимизируют время обработки и затраты, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, гидравлический патрон 8’’, турели BMT55, комплект документации.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ SYNTEC.
  • Осмотр: Проверка шпинделей, подшипников, ШВП, направляющих, турелей.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка ≥9 000 кг.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥30 кВА.
  • Инструменты: Грузоподъёмное оборудование (≥9 000 кг), уровень, анкерные болты, смазка.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Инструментальная система: Установить инструменты (25×25 мм, Ø40 мм).
  • Дополнительные системы:
    • Датчик настройки инструмента (опция).

Комплектация

• Система ЧПУ SYNTEC 220TB
• Двойные электрошпиндели
• Две турели BMT55 с приводными инструментами (по 16 позиций)
• Гидравлический патрон 8’’
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Датчик настройки инструмента
