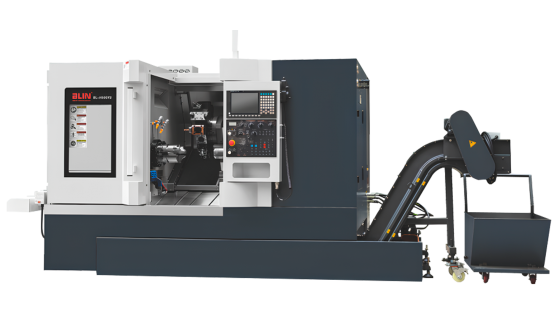

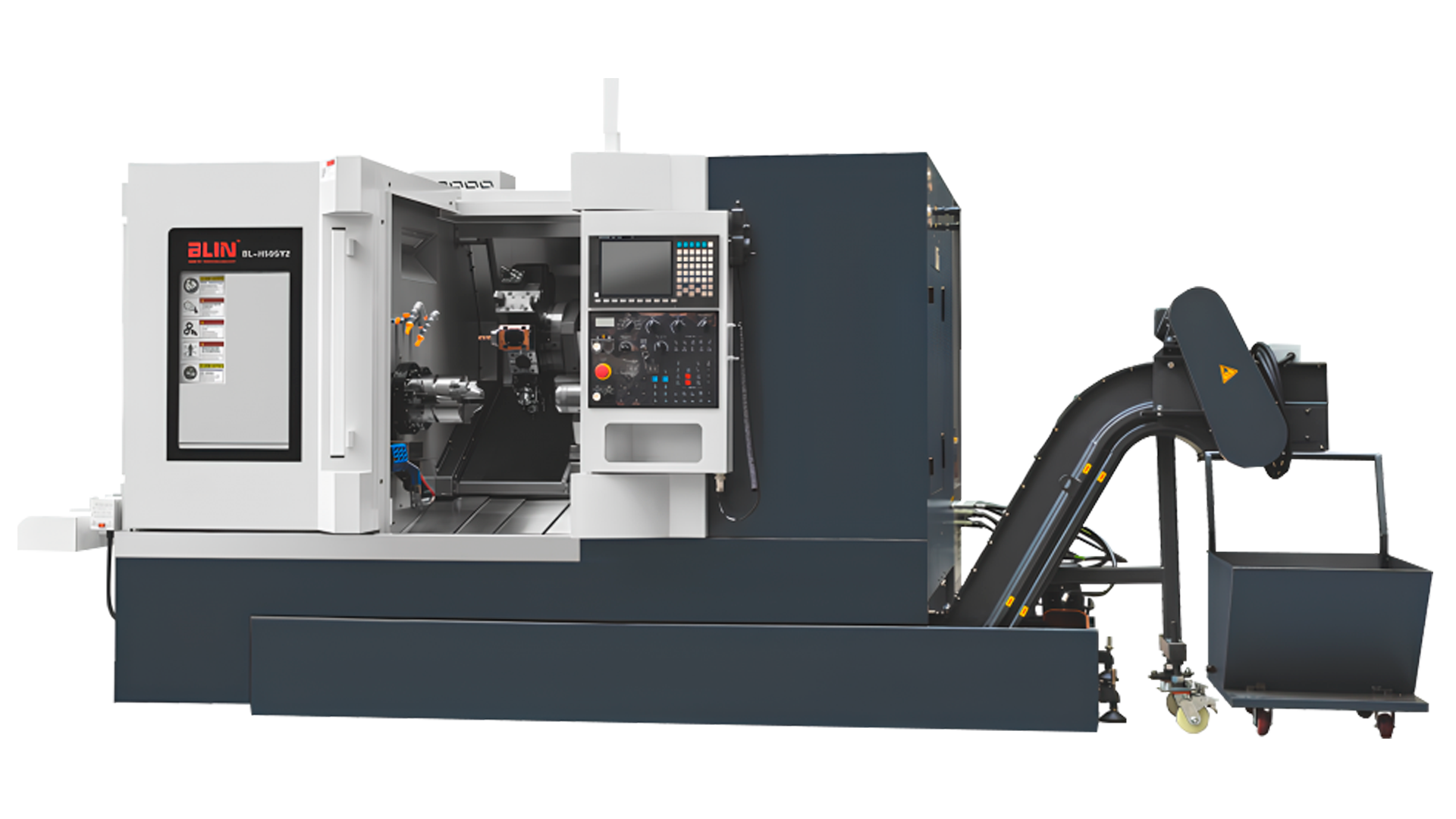

Двухшпиндельный токарный станок с ЧПУ BLIN MACHINERY BL-H50SY2 Fanuc

Двухшпиндельный токарный станок с ЧПУ BLIN MACHINERY BL-H50SY2 Fanuc — это высокоточный станок, оснащённый двумя шпинделями и двумя инструментальными турелями с осью Y для интерполяции. Разработанный с использованием тайваньских технологий, станок сочетает основную турель BMT55 с приводным инструментом и дополнительную турель VDI20 без привода, обеспечивая одновременную обработку на обоих шпинделях. Станина из чугуна HT300, роликовые направляющие PMI и высокоточные ШВП гарантируют жёсткость, точность и стабильность при обработке деталей диаметром до 300 мм.

Назначение и области применения

• Высокоточная токарная обработка деталей диаметром до 300 мм и длиной до 350 мм в машиностроении, электронике и медицинской промышленности.
• Серийное производство сложных компонентов для автомобильной и аэрокосмической отраслей.
• Обработка заготовок, требующих фрезерования и сверления благодаря оси Y.
• Изготовление деталей с высокой точностью поверхности в условиях интенсивного производства.

Ключевые функциональные возможности

Преимущества использования

• Двойные шпиндели и турели обеспечивают одновременную обработку, сокращая время цикла.
• Роликовые направляющие PMI и станина HT300 гарантируют высокую жёсткость и точность.
• Ось Y с интерполяцией расширяет возможности фрезерования и сверления.
• Высокоточные ШВП и электрошпиндели обеспечивают стабильность на высоких скоростях.
• Модульная конструкция станка BL H 50 SY 2 Фанук упрощает адаптацию под специализированные задачи.

BL-H50SY2 Fanuc — это оптимальное решение для сложной токарной обработки, обеспечивающее высокую точность, производительность и универсальность в серийном производстве.

Технические характеристики токарного станка

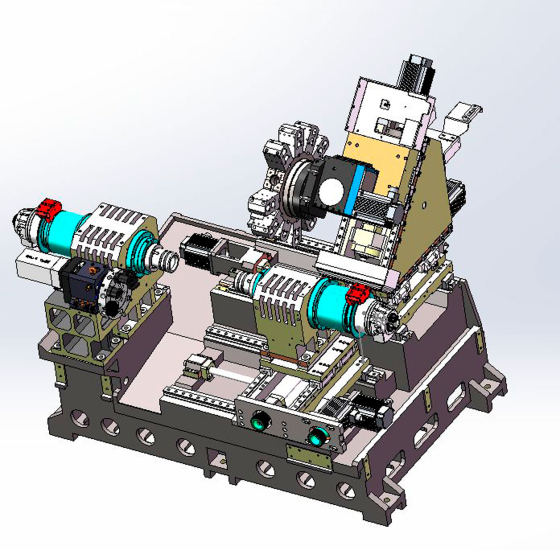

Детальное описание узлов станка

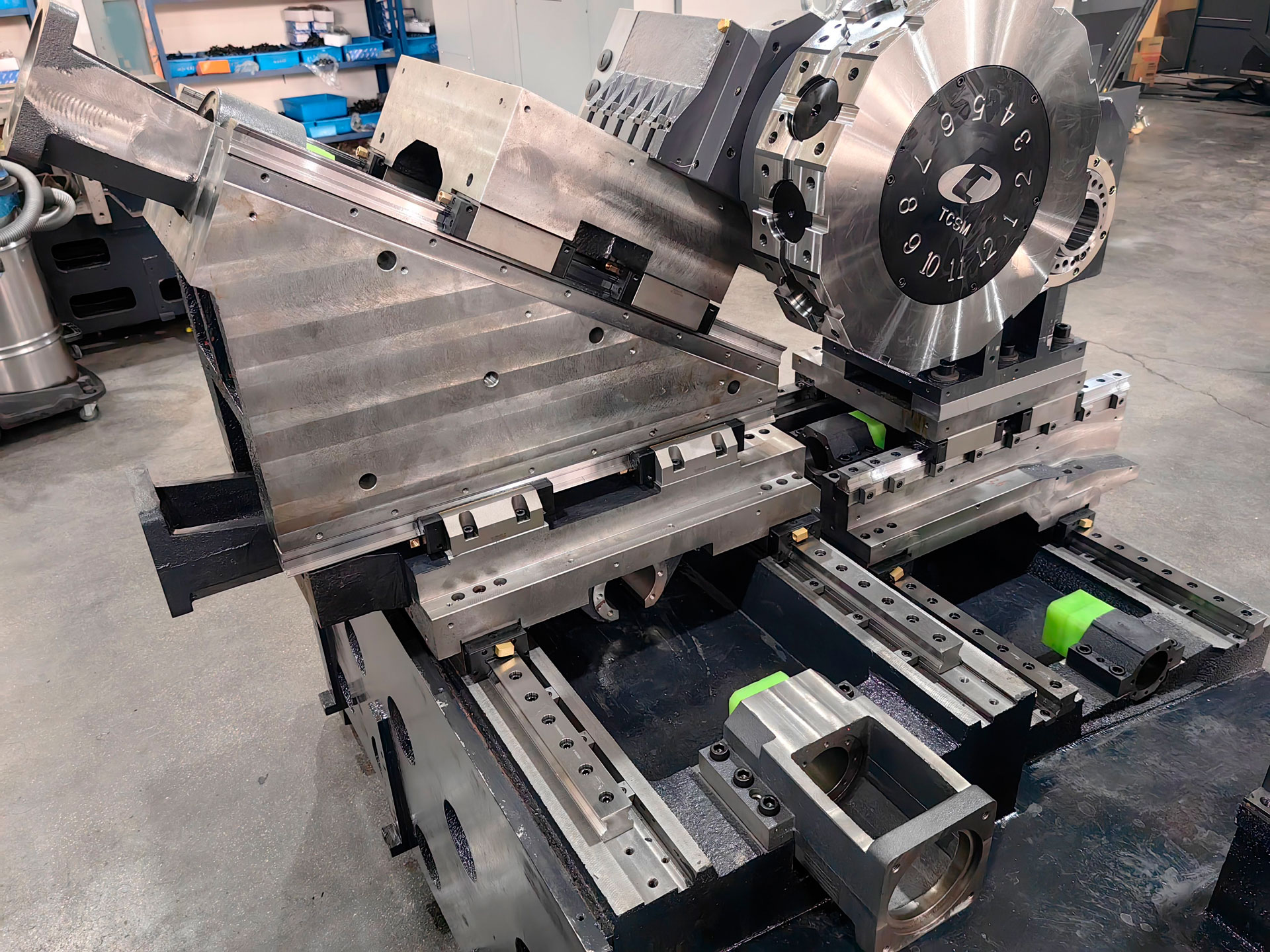

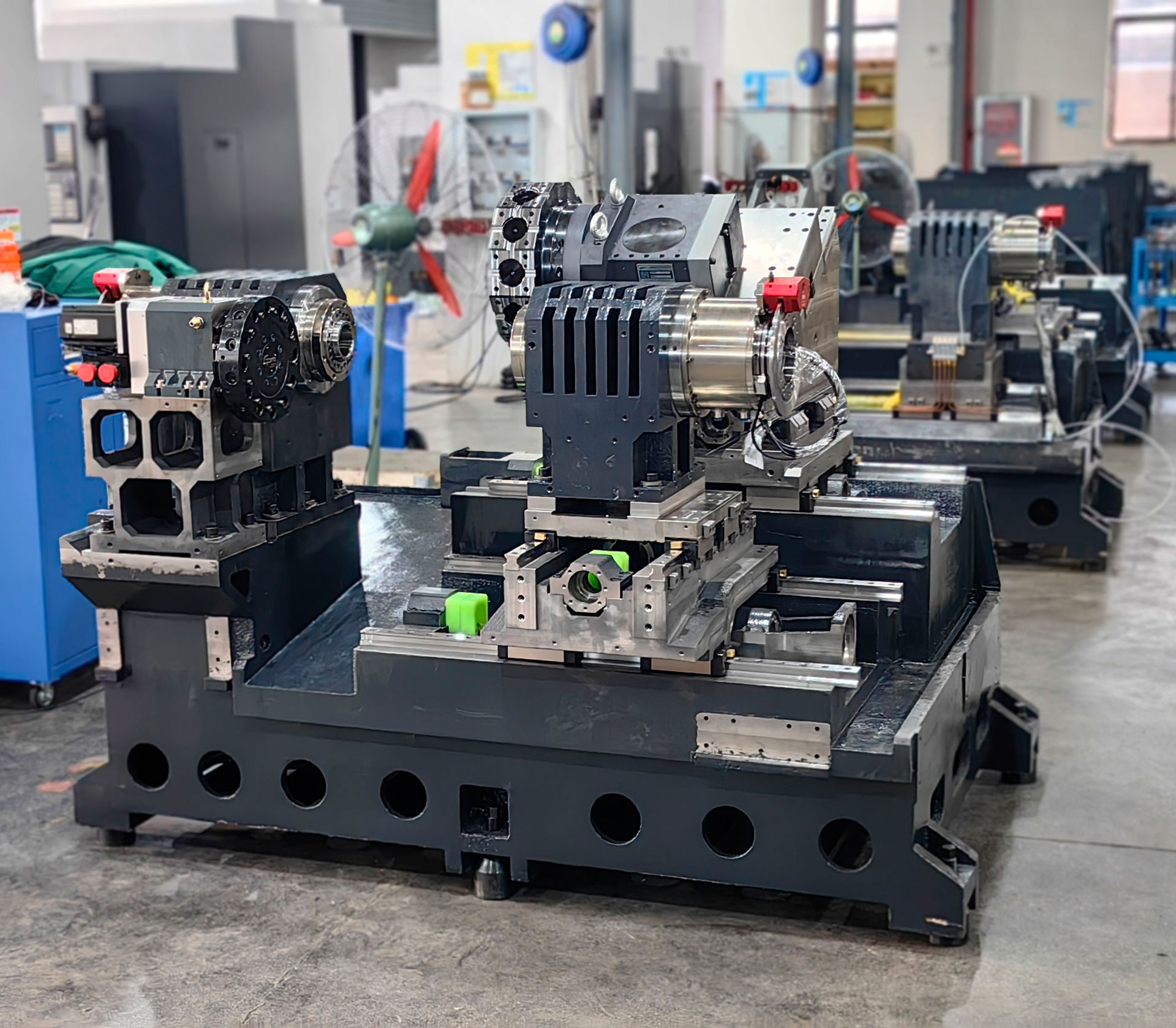

Конструкция станины

• Станина из чугуна HT300 с многослойными рёбрами жёсткости, обработанная для вибропоглощения.
• Роликовые направляющие PMI для высокой жёсткости и точности.
• Особенности:
  • Минимальная деформация и высокая термическая стабильность.
  • Подходит для тяжёлой и высокоточной обработки.
  • Модульная конструкция для гибкой настройки.

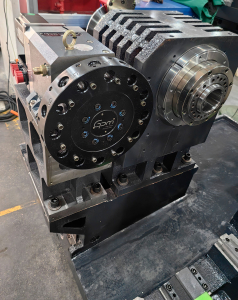

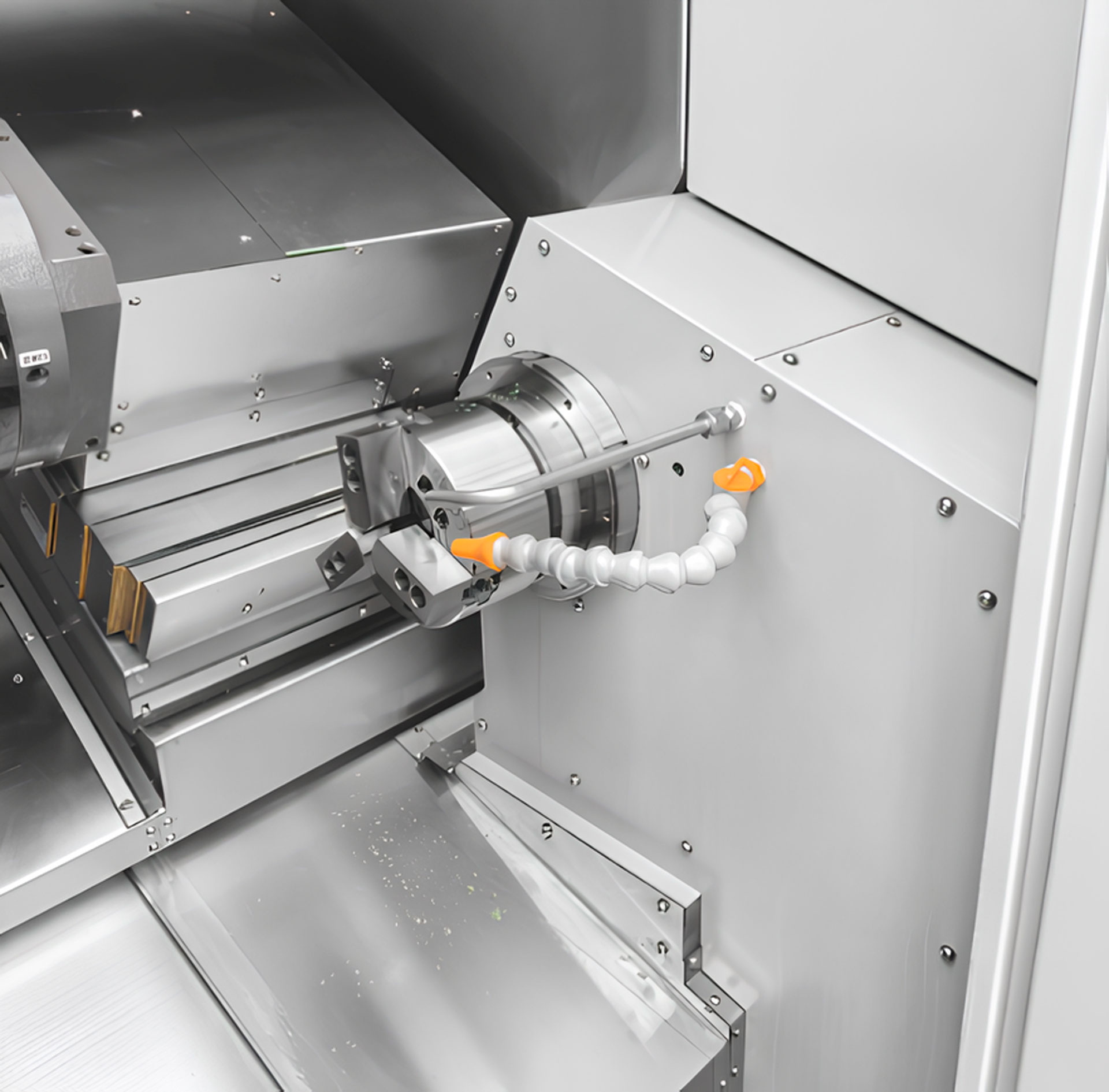

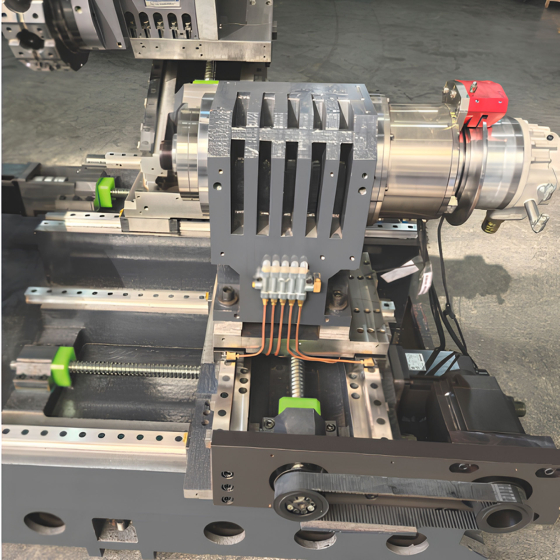

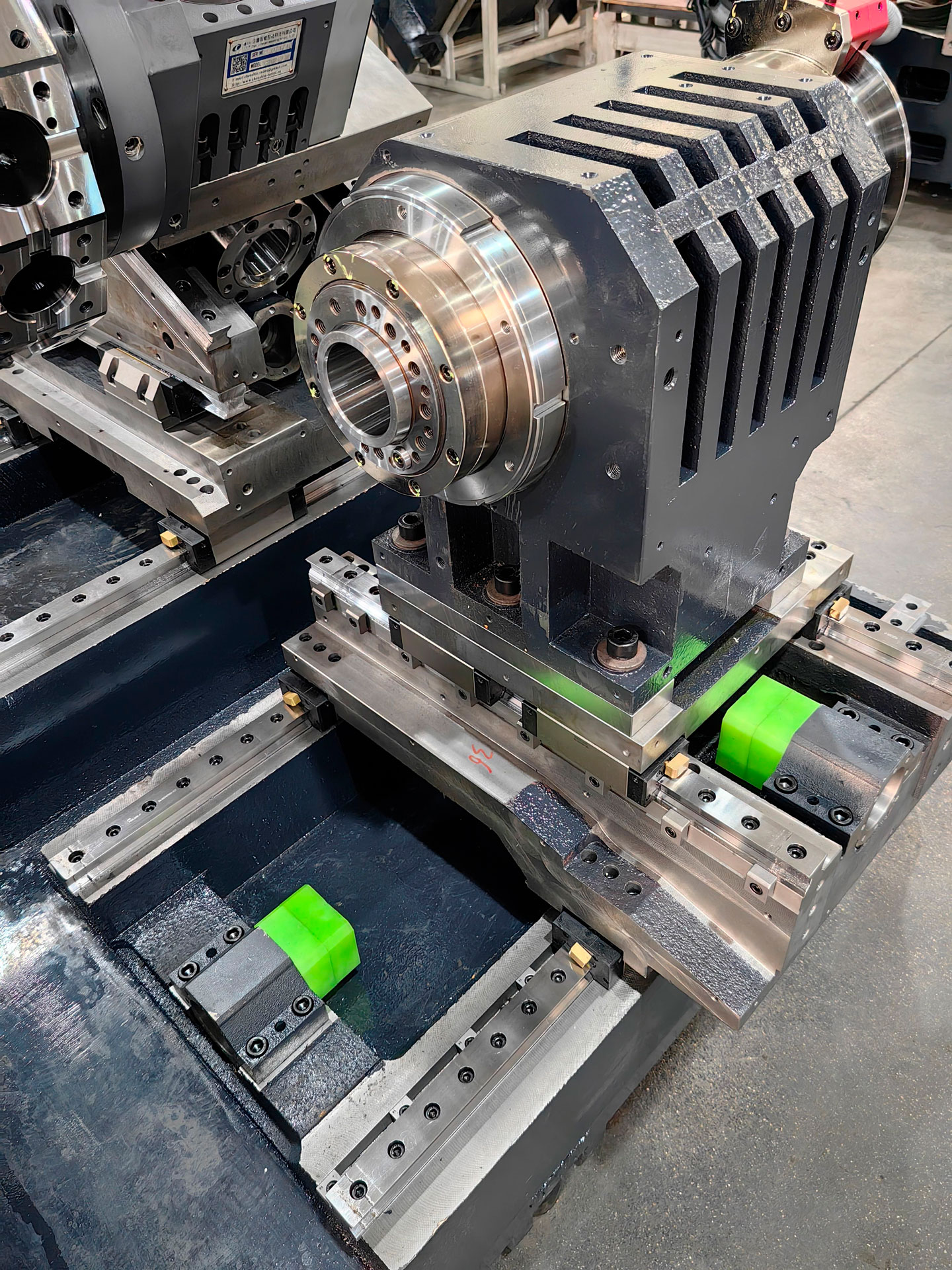

Основной и дополнительный шпиндель

• Электрошпиндели с отверстием 56 мм, скоростью до 5 000 об/мин, мощность 11.3 кВт.
• Цанговый патрон CL-42 (6’’ патрон — опция), максимальный диаметр прутка 42 мм (44 мм — опция).
• Высокоточные подшипники NSK/NTN для быстрого старта и остановки.

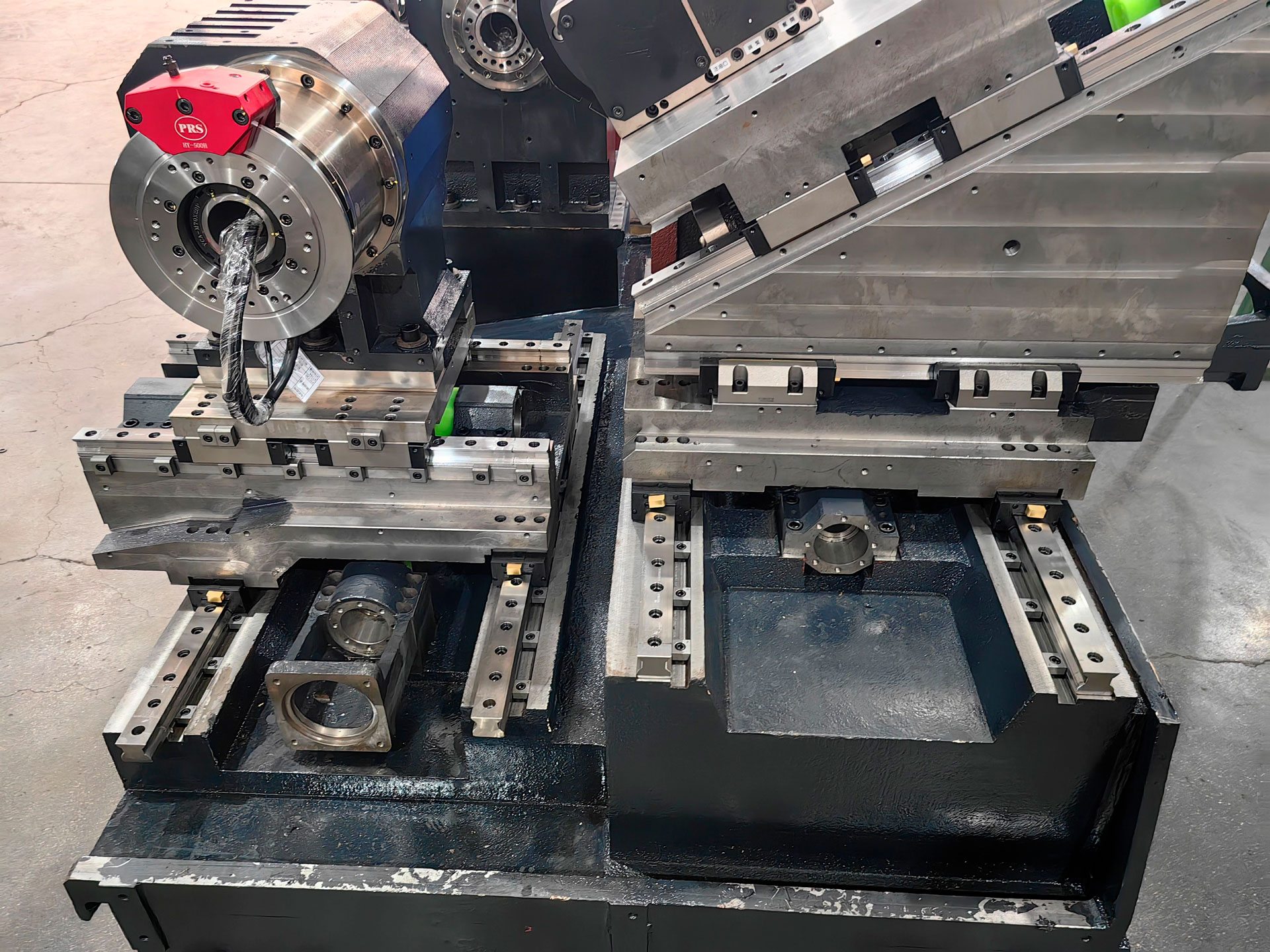

Перемещение по осям

• Роликовые направляющие PMI для высокой жёсткости и точности.
• Высокоточные ШВП PMI, перемещение: X1: 200 мм, Y: 100 мм, Z1: 450 мм, X2: 220 мм, Z2: 420 мм.
• Скорость быстрых перемещений: 24/15/24/24/24 м/мин (X1/Y/Z1/X2/Z2).

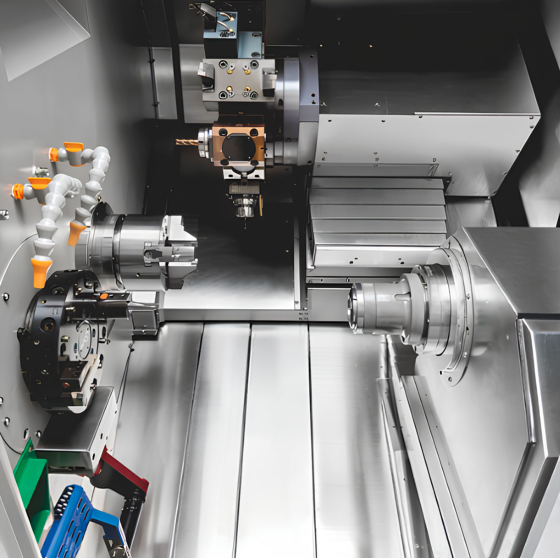

Инструментальная система

• Правая сторона: BMT55 сервоприводная турель (12 позиций, 25×25 мм, Ø32 мм, приводной инструмент 4 000 об/мин).
• Левая сторона: VDI20 гидравлическая сервотурель (8 позиций, 16×16 мм, Ø25 мм, без привода).

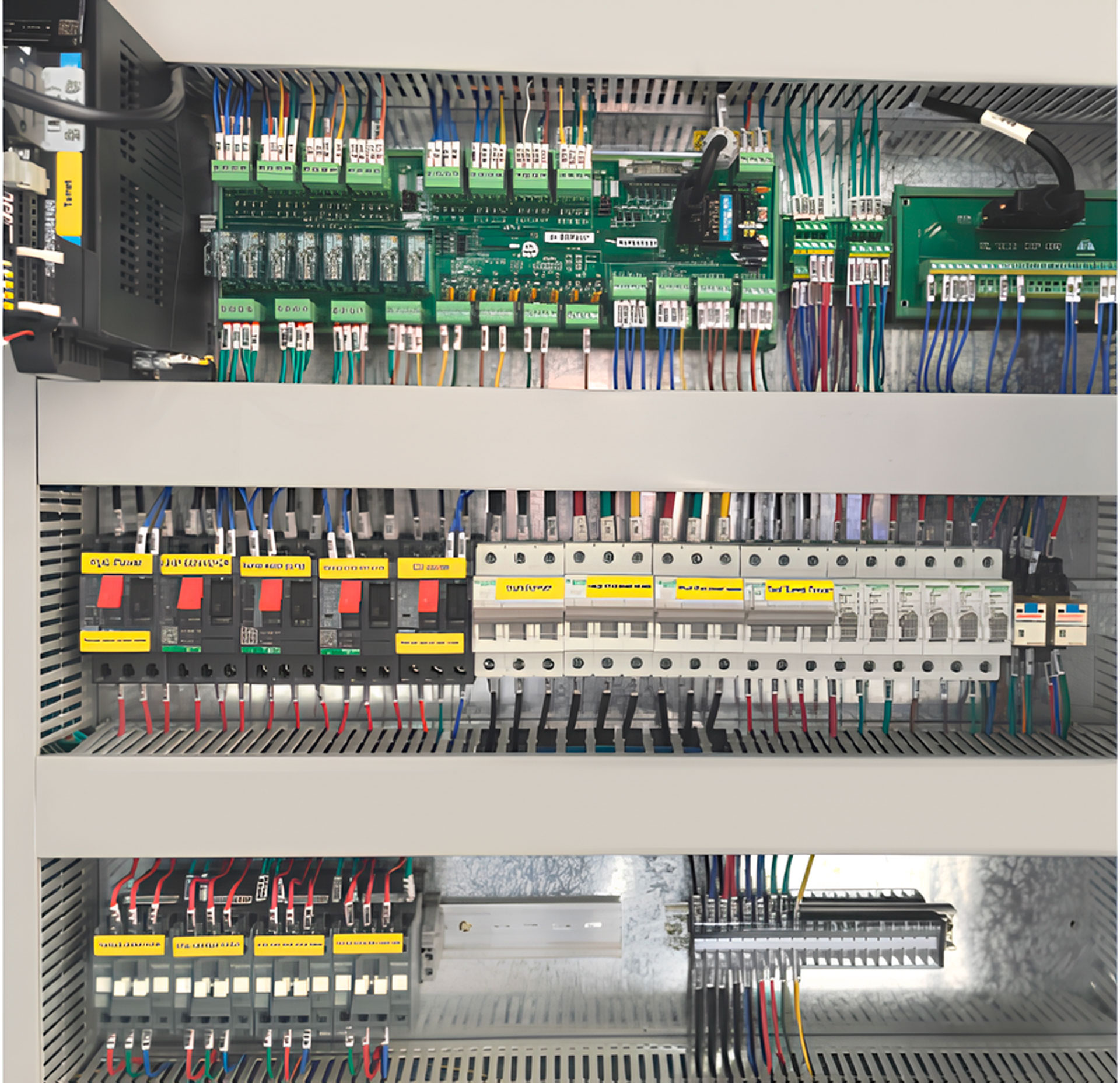

Система ЧПУ и управления

• FANUC 0i TF с поддержкой осей X1/Y/Z1/X2/Z2 и G-кодов.
• Интерфейсы: RS232, USB, Ethernet для интеграции с CAD/CAM.
• Интуитивное управление для сложной многоосевой обработки.

Главные преимущества токарного станка

1. Производительность: Одновременная обработка на двух шпинделях сокращает время цикла.
2. Точность: Позиционирование 0.006–0.008 мм, повторяемость 0.003–0.004 мм, биение шпинделя ≤0.003 мм.
3. Универсальность: Ось Y и приводной инструмент для фрезерования и сверления.
4. Жёсткость: Станина HT300 и роликовые направляющие PMI для тяжёлой обработки.
5. Надёжность: Компоненты от NSK, PMI, SCHNEIDER и других брендов.

Экономическая эффективность

Купить двухшпиндельный токарный станок BL-H50SY2 Fanuc — это инвестиция в производительность и качество. Двойные шпиндели, ось Y и высокая точность минимизируют время обработки и затраты, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, цанговый патрон CL-42, турели BMT55 и VDI20, комплект документации.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделей, подшипников, ШВП, направляющих, турелей.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка ≥4 900 кг.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥20 кВА.
  • Инструменты: Грузоподъёмное оборудование (≥4 900 кг), уровень, анкерные болты, смазка.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Инструментальная система: Установить инструменты (25×25 мм, Ø32 мм для BMT55; 16×16 мм, Ø25 мм для VDI20).
  • Дополнительные системы:
    • Система ЧПУ SYNTEC 220TB, датчик настройки инструмента, уловитель деталей, 6’’ патрон (опции).

Комплектация

• Система ЧПУ FANUC 0i TF
• Двойные электрошпиндели
• Турель BMT55 с приводным инструментом (12 позиций)
• Турель VDI20 без привода (8 позиций)
• Гидравлический цанговый патрон CL-42
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Система ЧПУ SYNTEC 220TB
• Датчик настройки инструмента
• Уловитель деталей
• Гидравлический патрон 6’’
