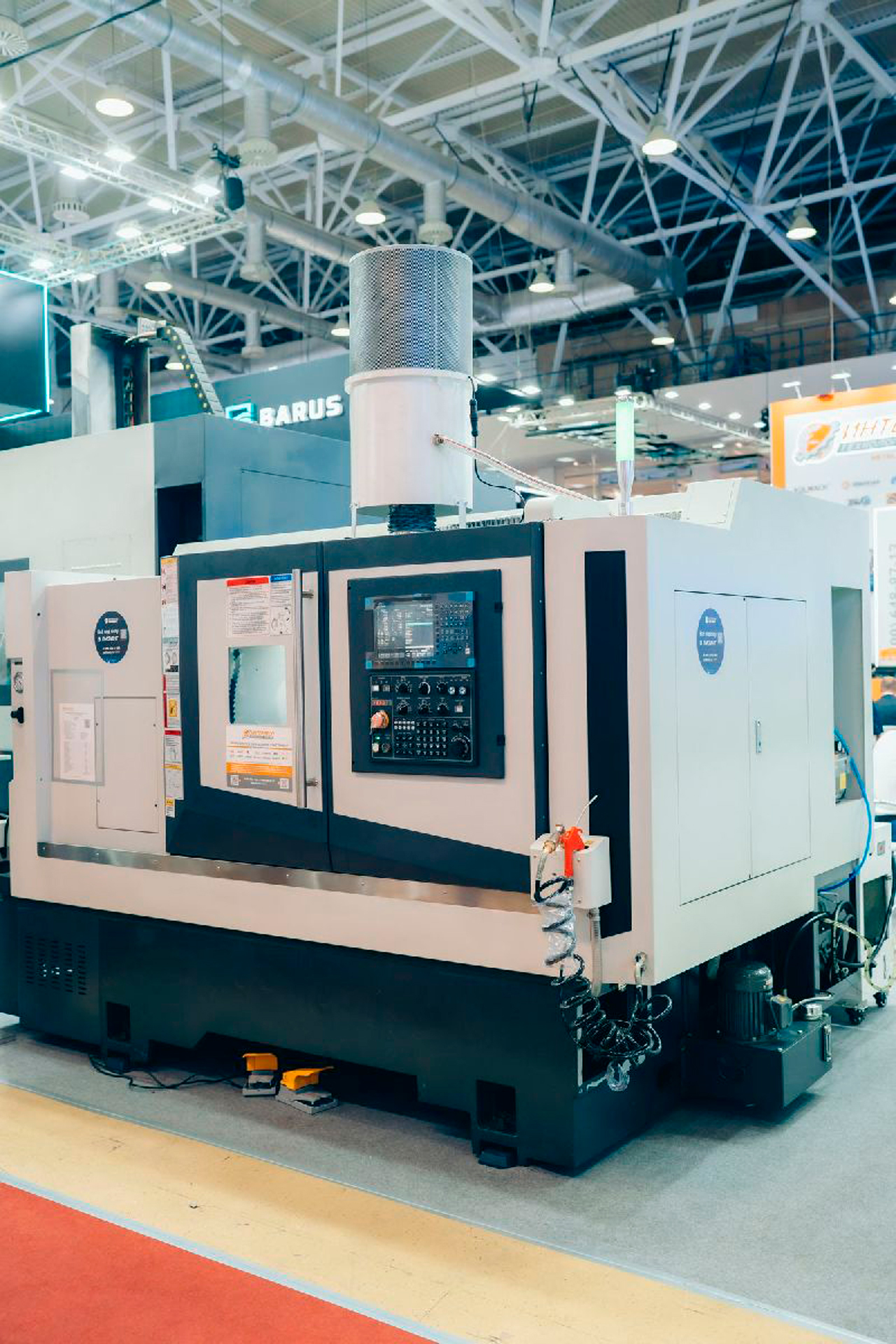

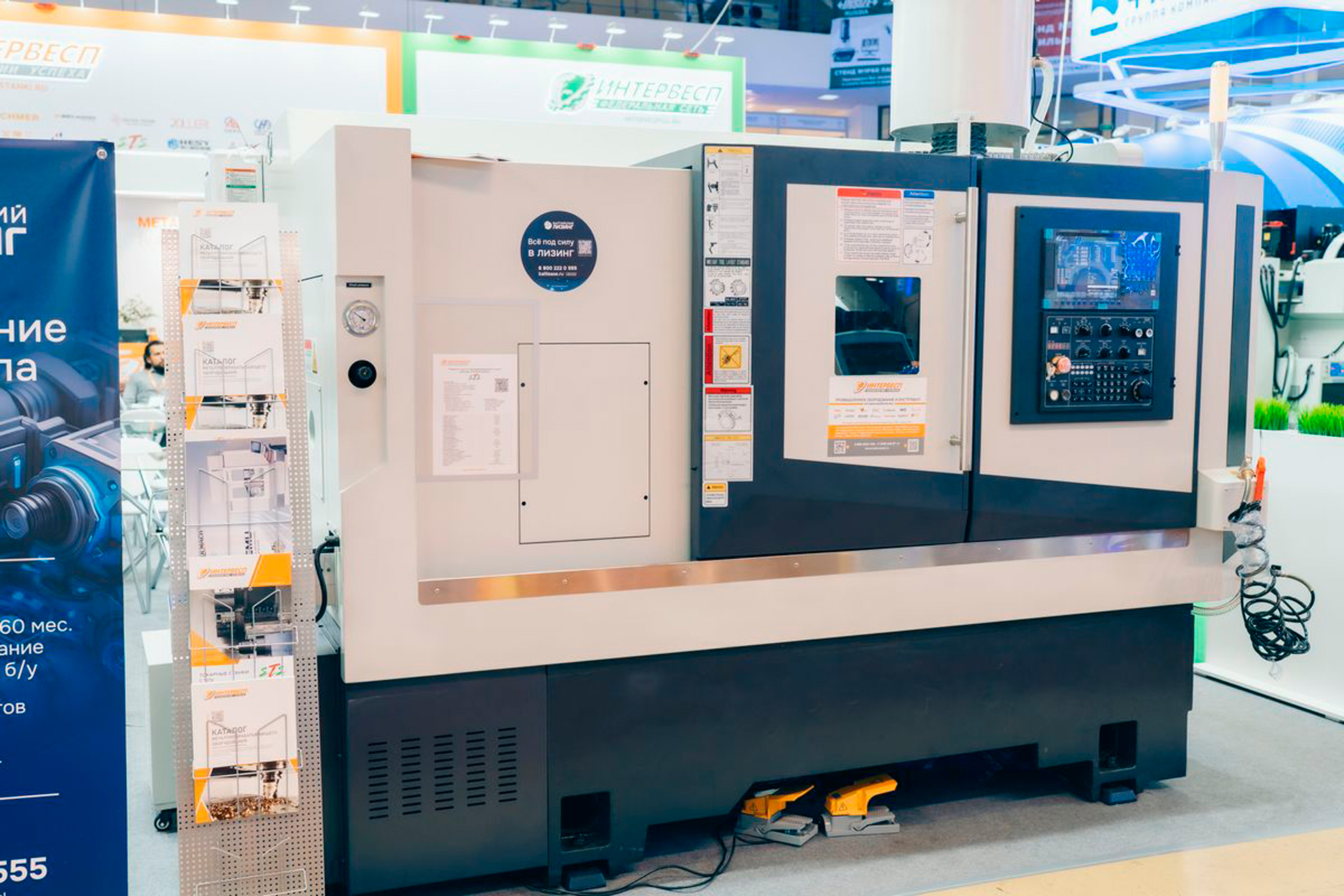

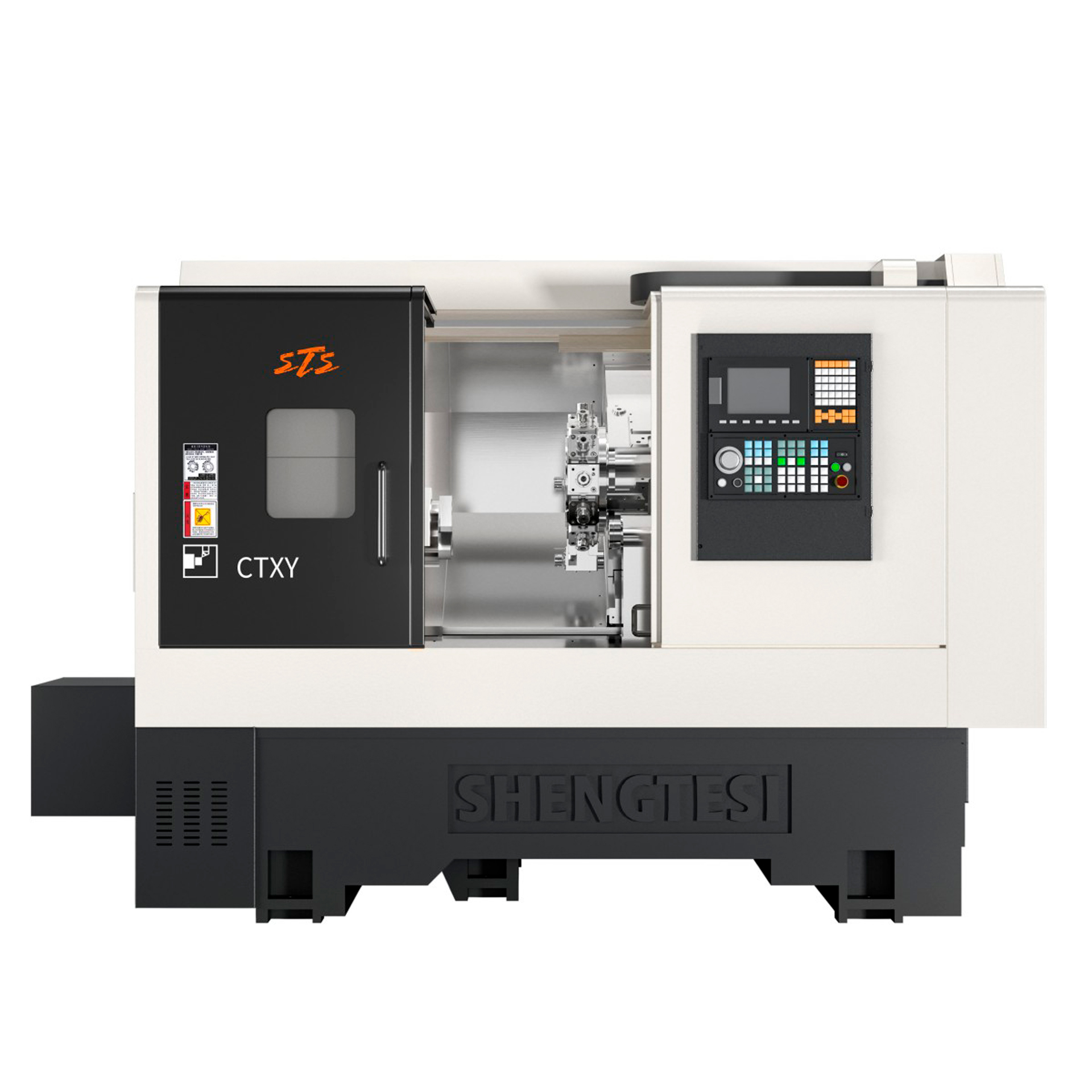

Токарный станок с ЧПУ STS CTXY52-S

Китай

Модели серии

CTXY52-S CTXY52

Максимальный диаметр обточки 350
Максимальная длина обточки 550
Частота вращения шпинделя 4 000
Мощность двигателя шпинделя 18,5

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Токарный станок с ЧПУ STS CTXY52-S - это высокоточный токарно-фрезерный центр, сочетающий функции токарного станка и фрезерного обрабатывающего центра. Благодаря наличию противошпинделя, 12-позиционной приводной револьверной головке BMT55 и управляемой оси Y, оборудование обеспечивает комплексную обработку заготовок за одну установку. Станок предназначен для серийного и единичного производства деталей типа тел вращения из чёрных и цветных металлов, включая валы, втулки, фланцы и корпусные элементы.

Назначение и области применения

Изготовление деталей типа тел вращения для машиностроения и приборостроения.
Обработка прутков диаметром до 52 мм в автоматическом режиме.
Выполнение токарных, сверлильных и фрезерных операций за один установ.
Производство сложных изделий с радиальными и осевыми отверстиями, пазами и резьбами.

Ключевые функциональные возможности

Функция	Описание
Приводная револьверная головка BMT55	12 позиций с возможностью фрезерования по осям X/Z/C/Y - полная обработка без переустановки.
Противошпиндель	Автоматическая передача детали и обработка с обратной стороны - исключение ручной переналадки.
Управляемая ось Y (±45 мм)	Возможность обработки эксцентричных поверхностей, пазов и сложных контуров.
Система ЧПУ SYNTEC 22TA	Цветной дисплей, поддержка оси C, жёсткое нарезание резьбы.
Гидравлические патроны 8″ и 6″	Быстрая и надёжная фиксация заготовок как на основном, так и на противоположном шпинделе.

Преимущества использования

Высокая точность - литая чугунная станина гасит вибрации даже при черновой обработке.
Производительность - комплексная обработка за один цикл без переналадки.
Универсальность - подходит как для прутков, так и для штучных заготовок.
Надёжность - компоненты SKF, SYNTEC, STS - многолетняя служба без простоев.
Автоматизация - возможность подключения барфидера и уловителя деталей.

STS CTXY52-S сочетает проверенную механику, цифровую точность и эргономичное управление. Он подходит как для единичного, так и для серийного производства, где важны стабильность, повторяемость и минимальные простои.

Технические характеристики станка

Параметр	Значение
Макс. диаметр обработки над станиной	700 мм
Макс. диаметр точения	350 мм
Макс. длина обработки	550 мм
Ход по оси X	200 мм
Ход по оси Y	±45 мм
Ход по оси Z	550 мм
Мощность шпинделя (постоянная / пиковая)	18,5 кВт
Макс. скорость вращения шпинделя	4 000 об/мин
Отверстие в шпинделе	62 мм
Диаметр обрабатываемого прутка	52 мм

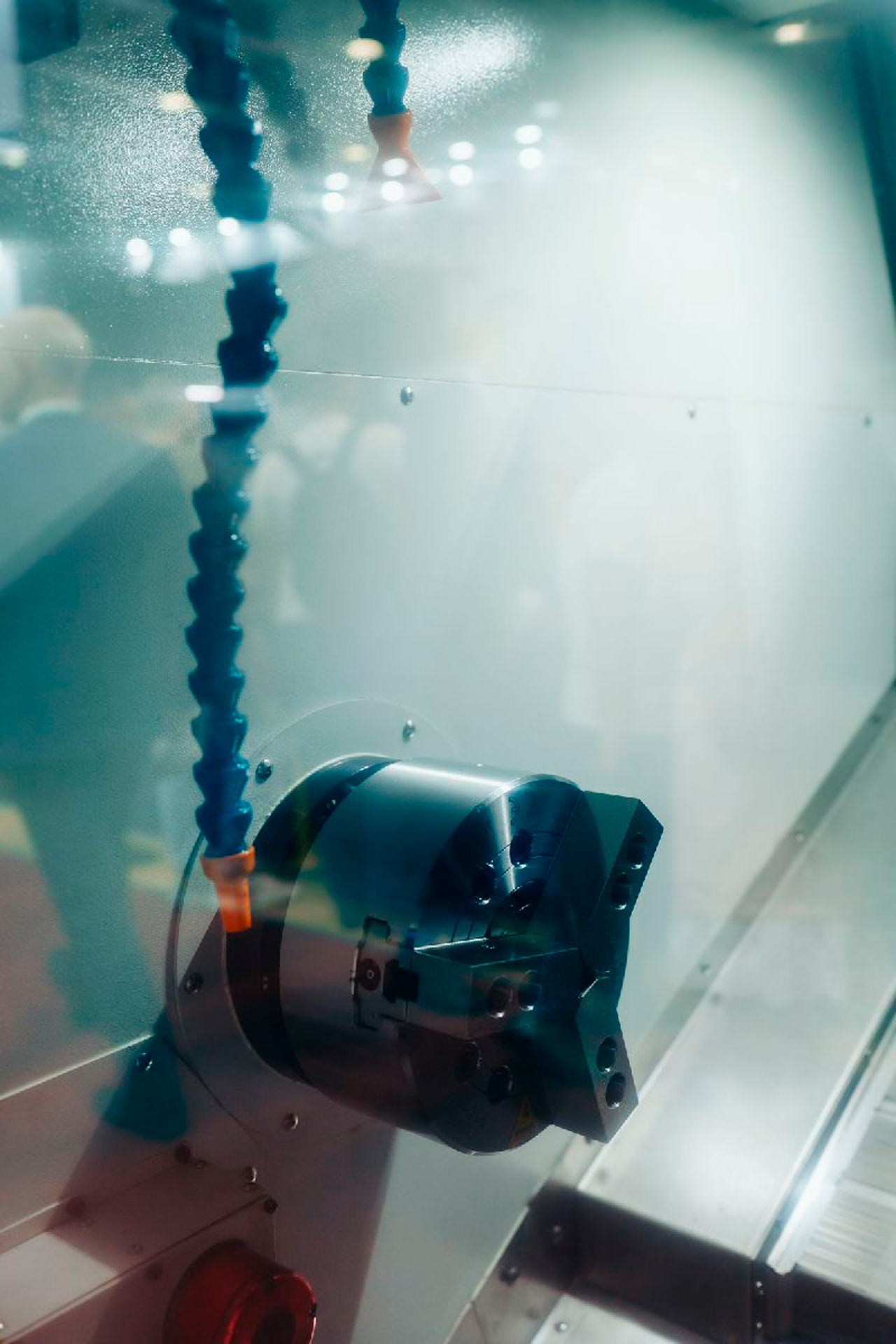

Тип патрона главного шпинделя	3-кулачковый гидравлический, 8″
Тип патрона противошпинделя	3-кулачковый гидравлический, 6″
Револьверная головка	BMT55, 12 позиций, приводная
Макс. размер радиального инструмента	20×20 мм
Макс. размер осевого инструмента	25 мм
Мощность приводного инструмента	2,9 кВт
Макс. скорость приводного инструмента	4 000 об/мин
Ускоренные перемещения (X/Z)	25 м/мин
Габариты (Д×Ш×В)	4 085×2 018×2 038 мм
Вес	4 800 кг

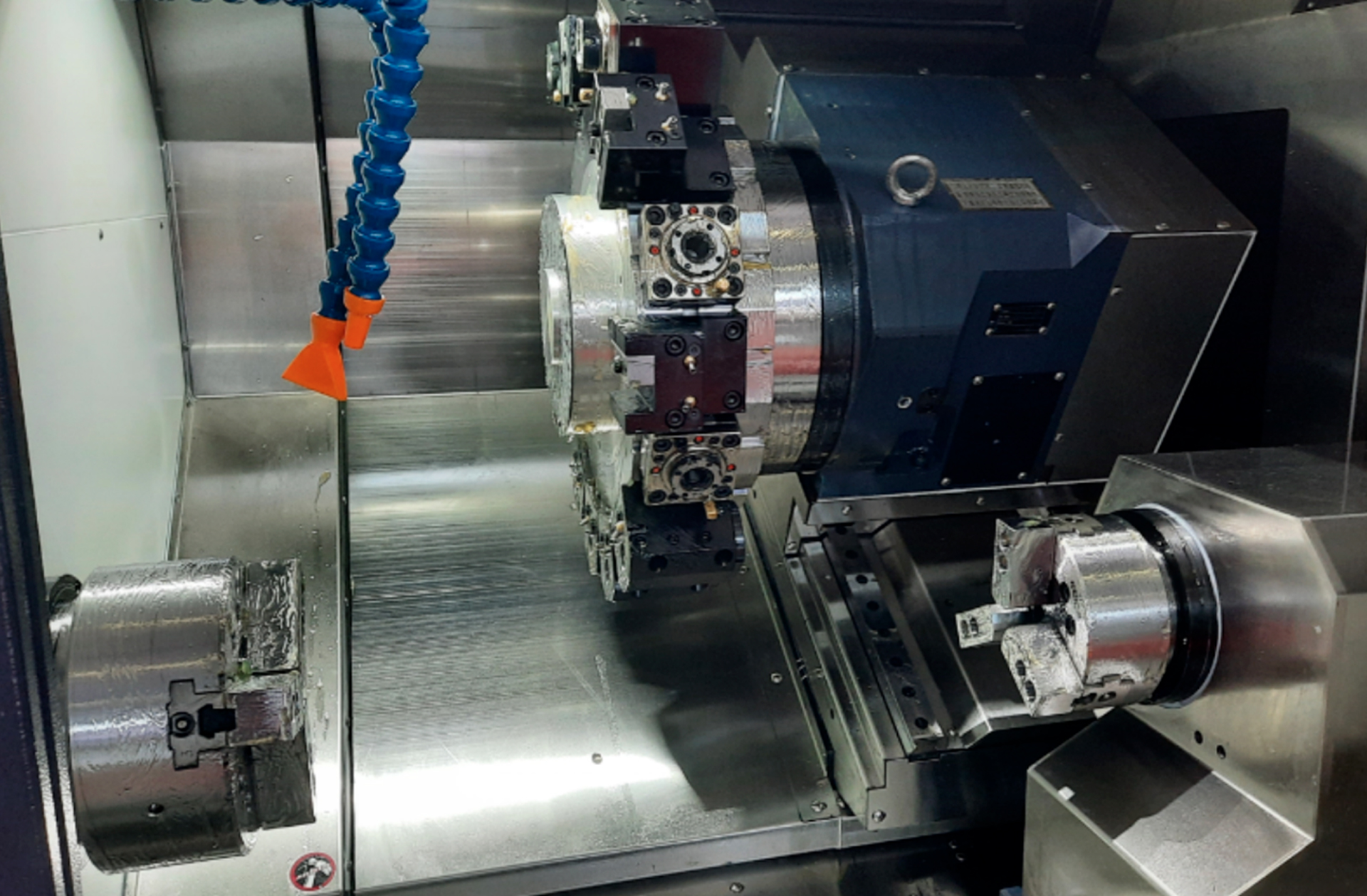

Детальное описание узлов станка

Станина и конструкция

Литая чугунная станина с наклоном 30° - эффективное удаление стружки и устойчивость к вибрациям.
Жёсткая конструкция выдерживает интенсивную эксплуатацию без потери точности.
Полная защита направляющих и ШВП - продлевает срок службы узлов.

Шпиндель и инструментальная система

Главный шпиндель и противошпиндель на подшипниках SKF - стабильность при высоких оборотах.
Револьверная головка BMT55 с 12 приводными позициями - фрезерование, сверление, нарезание резьбы.
Управляемая ось Y - расширяет возможности обработки сложных профилей.

Управление и автоматизация

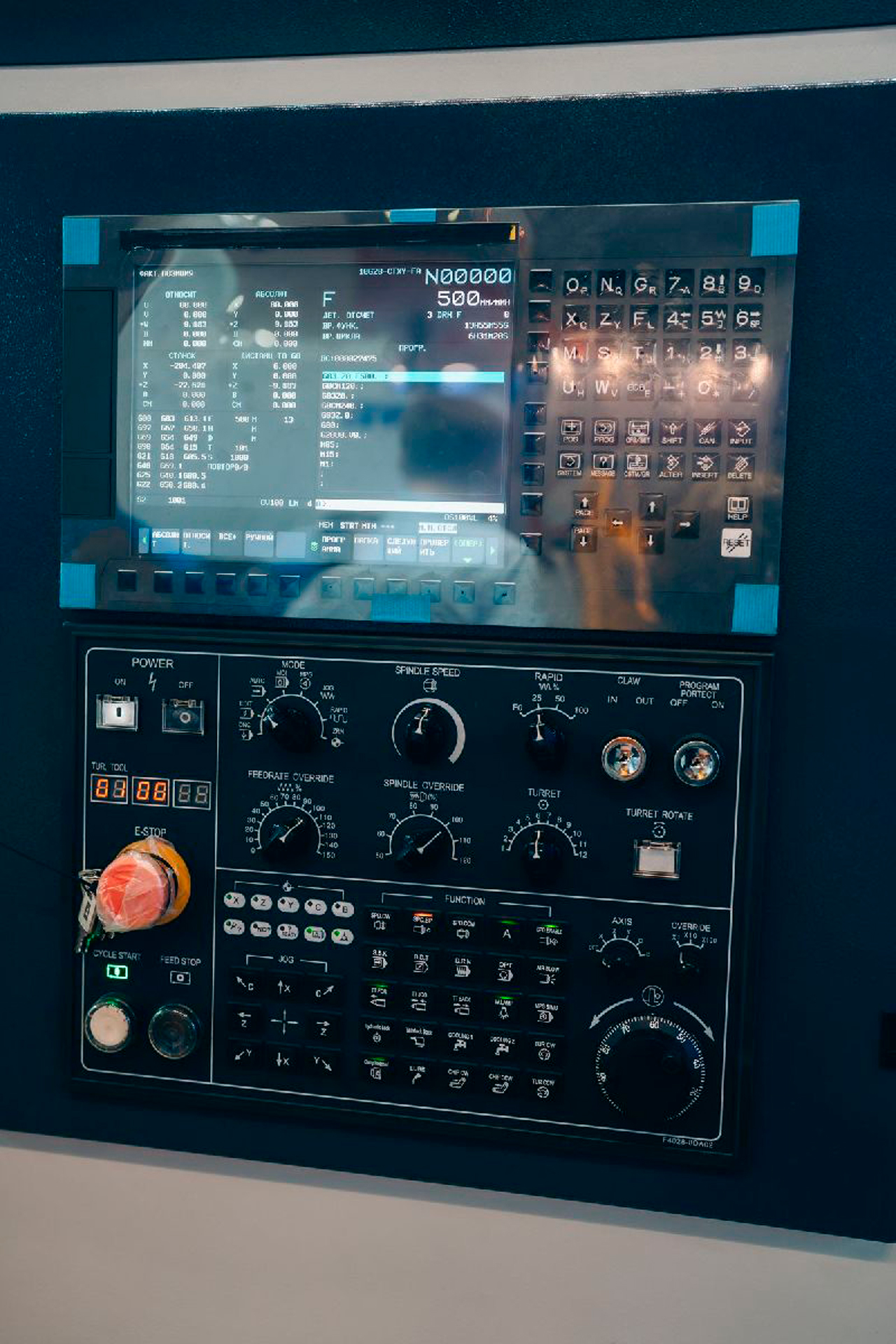

Система ЧПУ SYNTEC 22TA - интуитивный интерфейс, поддержка оси C и жёсткого нарезания резьбы.

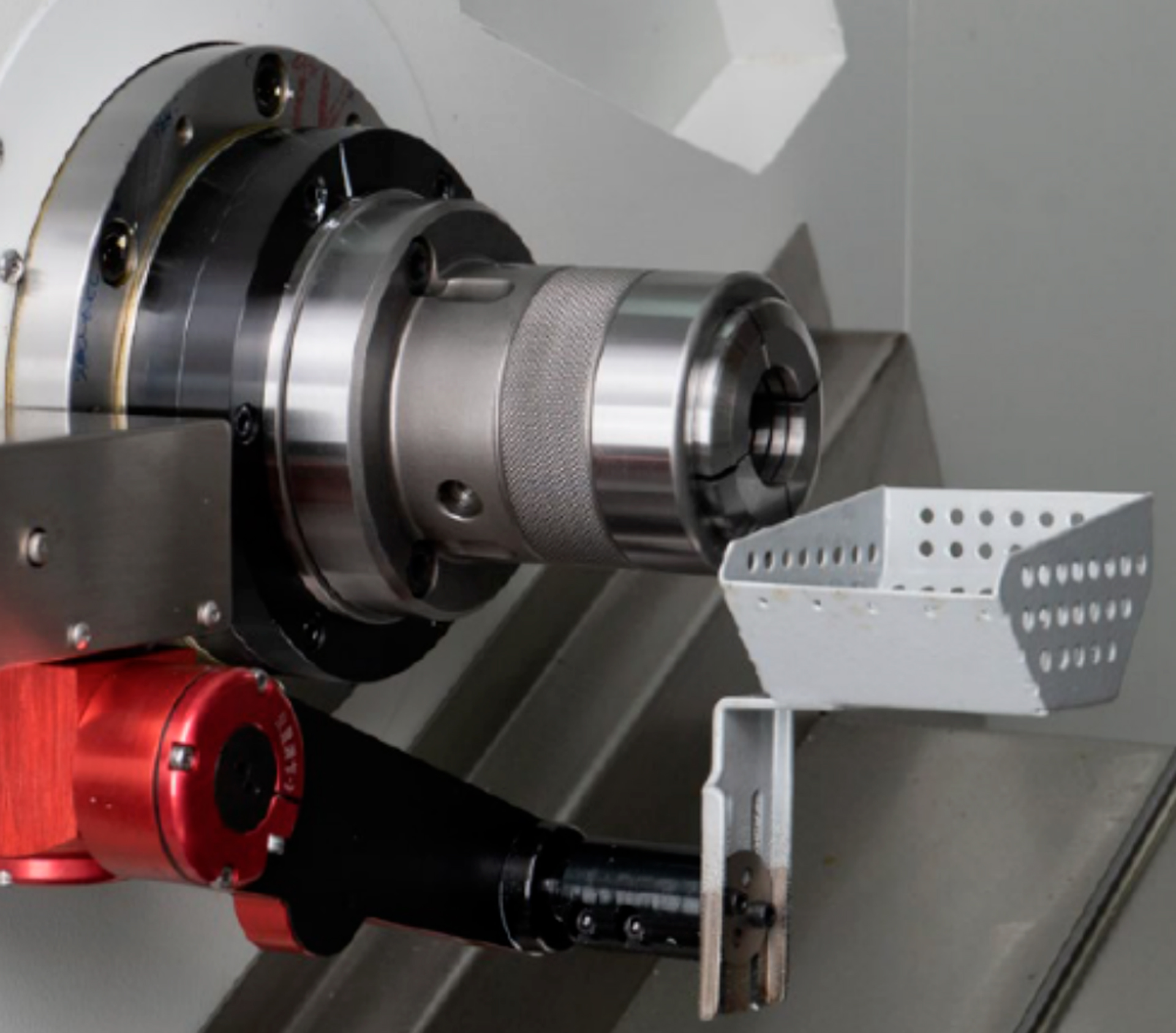

Противошпиндель с автоматической передачей детали - полная автономия цикла.
Опционально - барфидер, уловитель деталей, система измерения инструмента Renishaw.
Автоматическая смазка направляющих - минимум обслуживания.

Главные достоинства станка

Комплексная обработка: токарные и фрезерные операции за один установ.
Точность: чугунная станина и качественные компоненты - стабильное качество.
Производительность: 12-позиционная головка и быстрые перемещения - минимум простоев.
Автоматизация: противошпиндель, барфидер, уловитель - работа без участия оператора.
Надёжность: компоненты SKF, SYNTEC, STS - долгий срок службы.

Экономическая эффективность

Купить токарный станок с ЧПУ STS CTXY52-S стоит, поскольку он объединяет функции токарного и фрезерного центра в одном корпусе и обеспечивает полную обработку детали за один цикл. Благодаря наличию противошпинделя и оси Y, оборудование снижает трудозатраты на 50–70%, исключает брак и сокращает время на переналадку. Для предприятий, выпускающих детали для машиностроения, приборостроения или энергетики, это решение с быстрой окупаемостью и многолетним сроком службы.

Комплектация

Система ЧПУ SYNTEC 22TA
3-кулачковый гидравлический патрон 8″ (главный шпиндель)
3-кулачковый гидравлический патрон 6″ (противошпиндель)
Гидравлическая станция

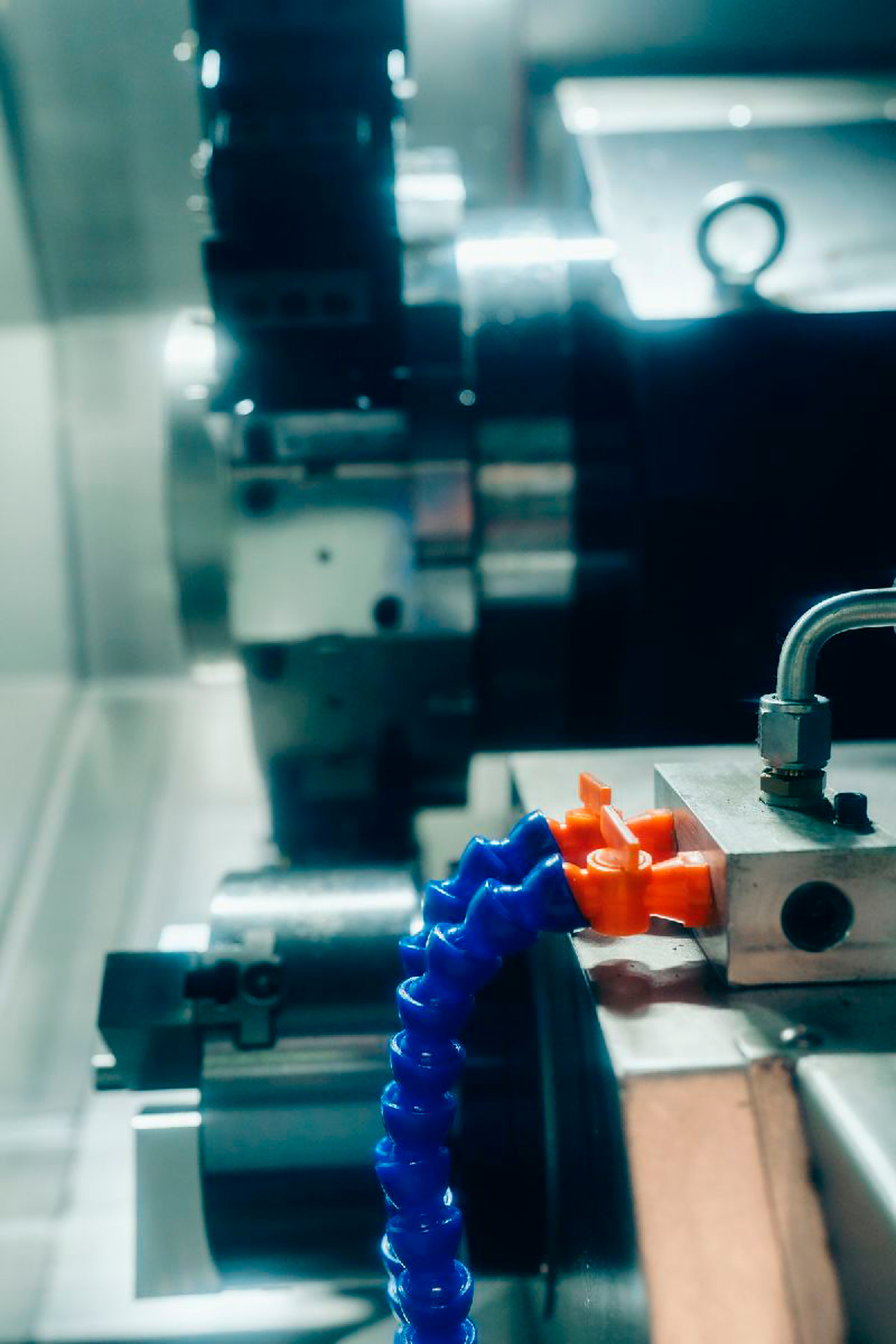

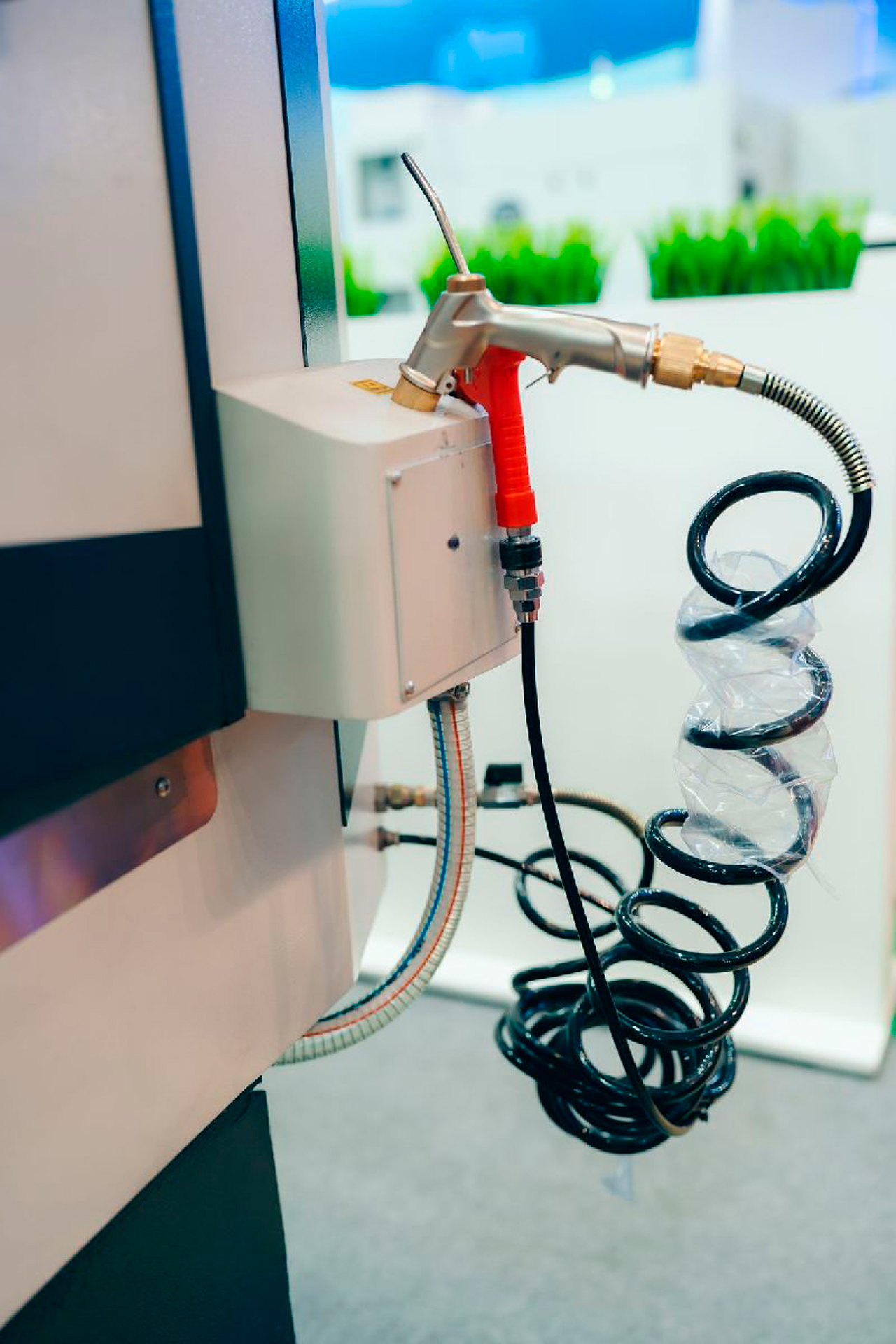

Система подачи СОЖ
Автоматическая смазка направляющих
Поддон для стружки
Освещение рабочей зоны
Сигнальная лампа (3 цвета)
Комплект инструментальных блоков
Инструкция по эксплуатации на русском языке

Дополнительные опции

ЧПУ FANUC 0i-TF Plus
Ловушка готовых деталей
Кондиционер электрошкафа
Ленточный конвейер удаления стружки
Масляный скиммер
Система вытяжки масляного тумана
Устройство измерения инструмента Renishaw
Автоматический магазин-загрузчик прутков (барфидер), Ø5–66 мм, L=1 500 мм
Подача СОЖ под высоким давлением

Вес: 4800 кг.
Токарные станки с ЧПУ
Максимальный диаметр обточки 350 мм
Максимальная длина обточки 550 мм
Частота вращения шпинделя 4 000 об/мин
Мощность двигателя шпинделя 18,5 кВт
Диаметр отверстия шпинделя 62 мм
Тип носа шпинделя А2-6
Максимальный диаметр прутка 52 мм
Длина перемещения по оси X 200 мм
Длина перемещения по оси Y ±45 мм
Длина перемещения по оси Z 550 мм
Ускоренная подача по оси по оси X 25 м/мин
Ускоренная подача по оси по оси Z 25 м/мин
Количество инструментов в инструментальной головке 12 шт
Частота вращения приводного инструмента 4 000 об/мин
Мощность приводного инструмента 2,9 кВт
Размер хвостовика инструмента 20×20 (радиальный), 25 (осевой) мм
Система ЧПУ SYNTEC 22TA
Тип патрона гидравлический 3-кулачковый
Диаметр патрона 203,2 мм
Тип носа второго шпинделя А2-5 (для противошпинделя)
Диаметр отверстия второго шпинделя 55 мм
Максимальный диаметр прутка второго шпинделя 45 мм
Особенности конструкции литая чугунная станина, наклон станины 30°, полная защита направляющих и ШВП, наличие противошпинделя, наличие оси Y (±45 мм), шпиндели на подшипниках SKF
Общие характеристики
Тип системы смазки автоматическая
Электрическое напряжение (электропитание) 380 В
Частота переменного тока 50 Гц
Габаритный размер станка (ширина) 2 018 мм
Габаритный размер станка (глубина) 4 085 мм
Габаритный размер станка (высота) 2 038 мм
Бренд STS
Страна производитель Китай
Серия CTXY52-S
