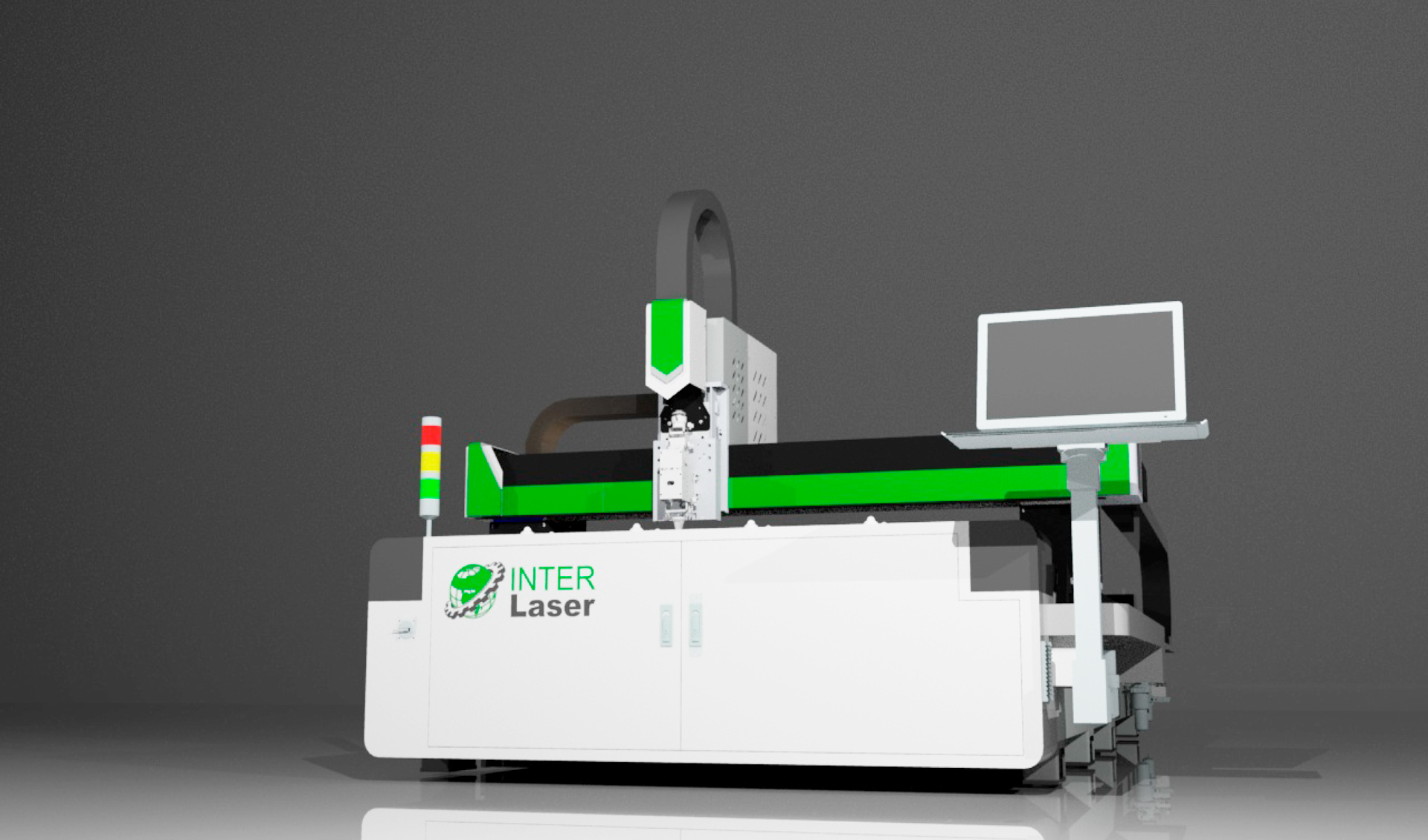

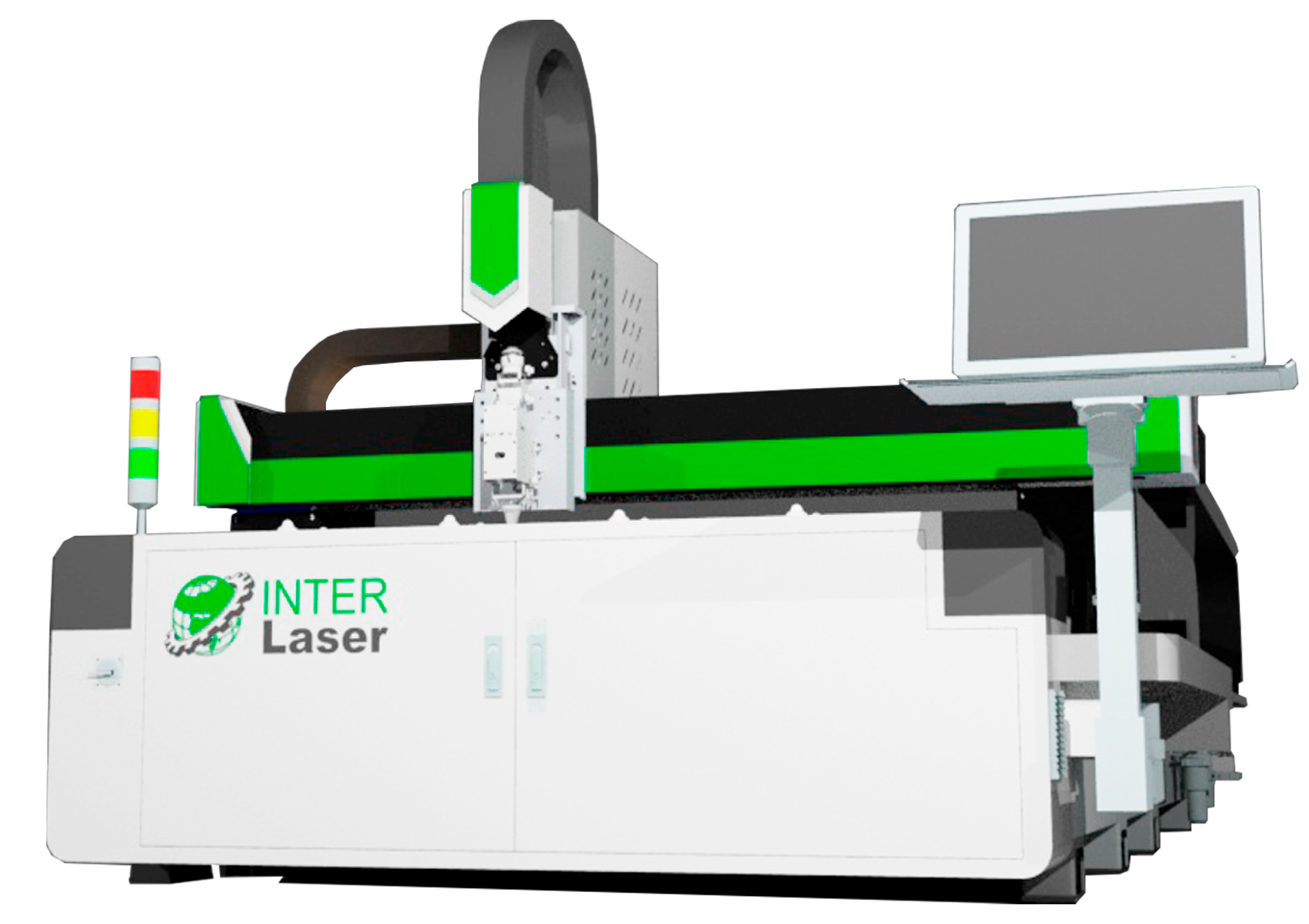

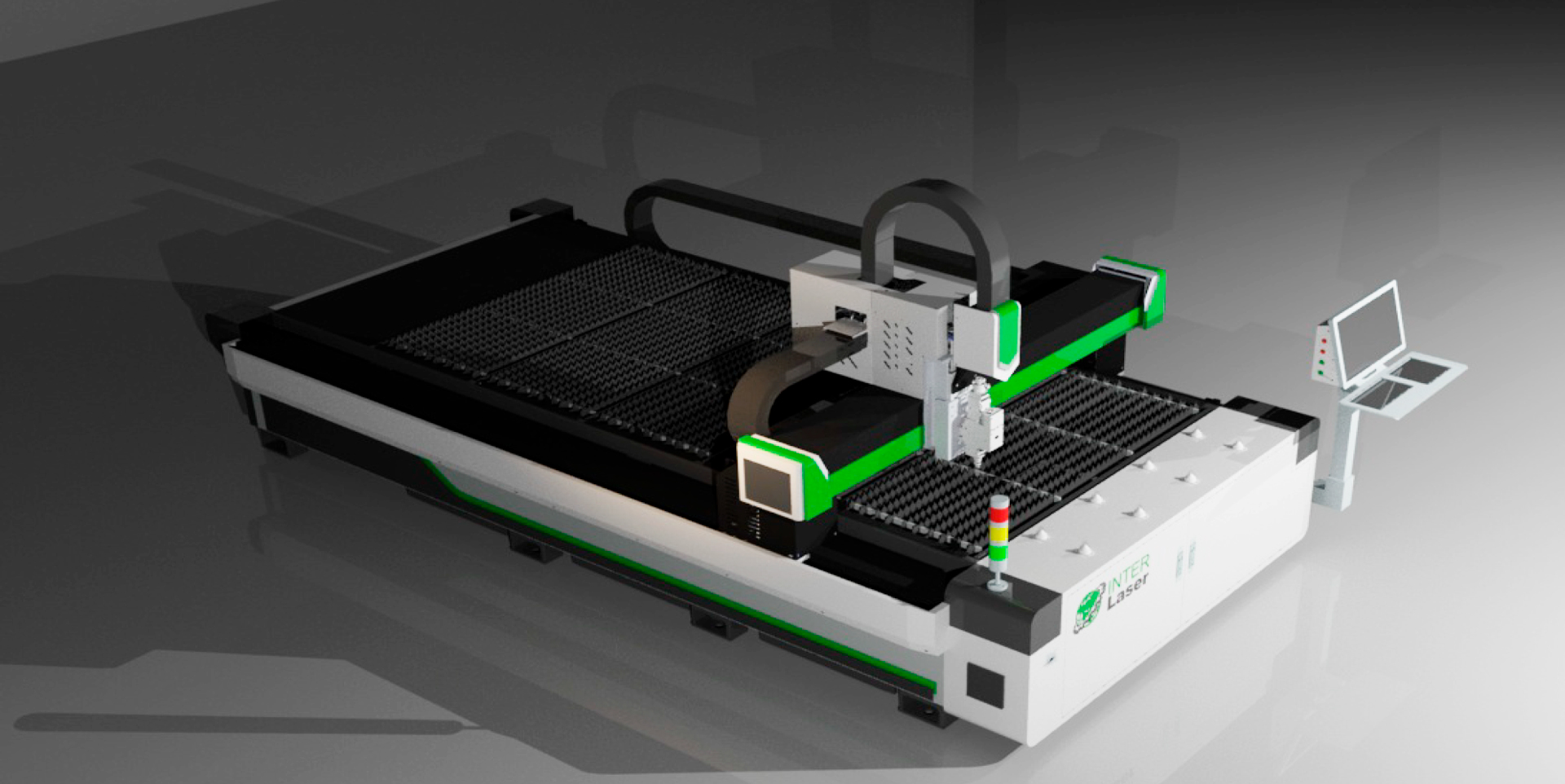

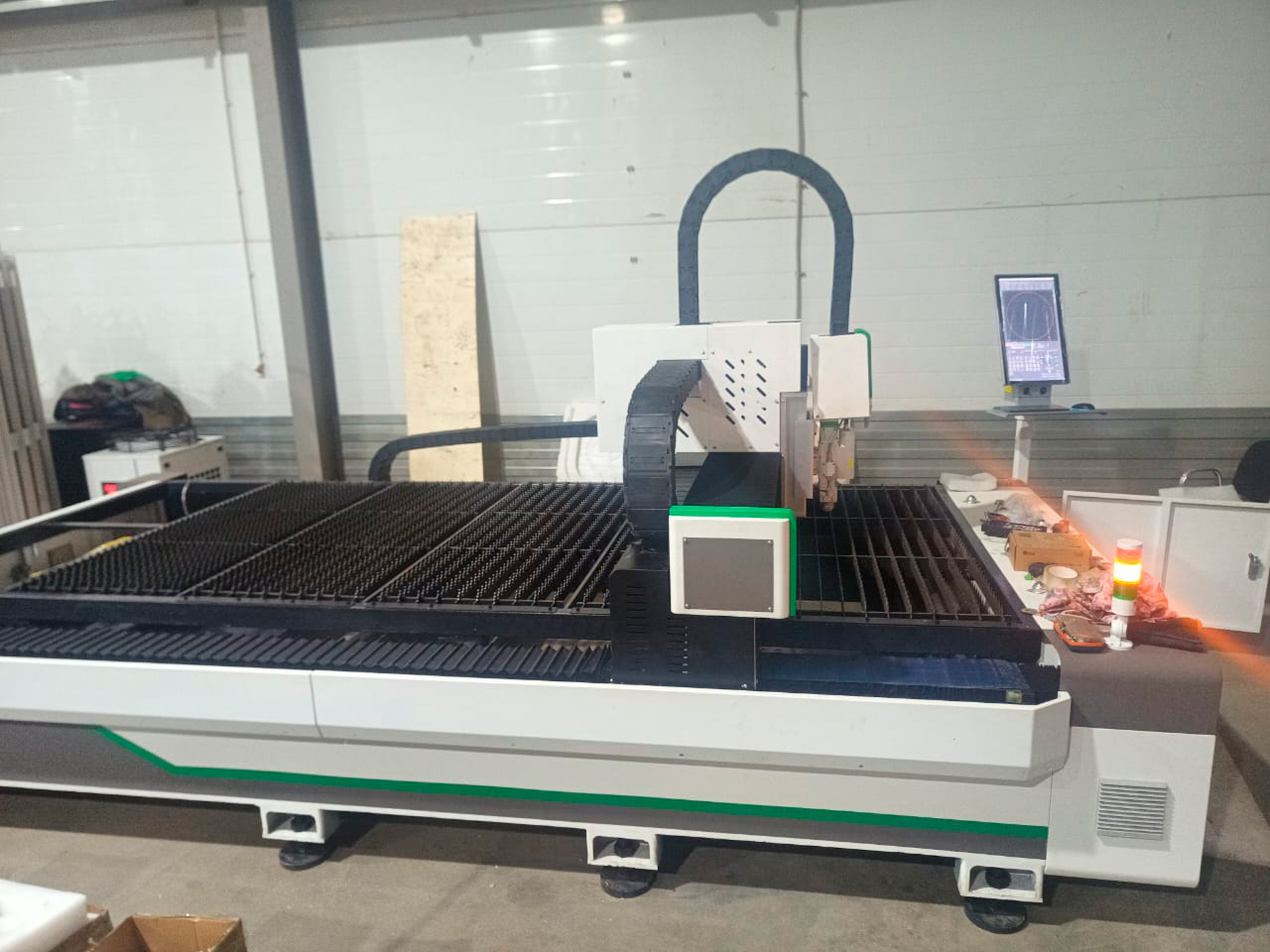

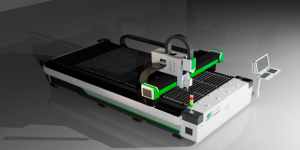

Лазерный станок для резки листового металла INTERLASER A3 3000W Raycus

Лазерный станок для резки листового металла INTERLASER A3 3000W — это высокоскоростной промышленный лазерный станок для резки металла с ЧПУ, предназначенный для раскроя листов форматом до 3 000×1 500 мм. Оснащён волоконным лазерным источником Raycus CE мощностью 3 000 Вт, режущей головой Raytools BM110 с интеллектуальной автофокусировкой, системой управления NC Studio LS300, серводвигателями Inovance, направляющими HIWIN, косозубой рейкой YYC, чиллером S&A и автоматической системой смазки. Станок развивает скорость холостого хода до 140 м/мин, обеспечивает точность позиционирования <0.05 мм/м и повторяемость <0.03 мм.

Назначение и области применения

• Резка углеродистой и нержавеющей стали, алюминия и других цветных металлов в машиностроении, строительстве и металлообработке.
• Изготовление деталей для мебельной, рекламной и энергетической отраслей.
• Обработка заготовок массой до 1 300 кг с минимальной шириной реза всего 0.01 мм.
• Эффективное использование остатков материала благодаря функциям оптимизации раскроя и распознавания кромок.

Ключевые функциональные возможности

Преимущества использования

• Высокая производительность: скорость холостого хода до 140 м/мин и ускорение 1.5G сокращают цикл обработки.
• Точность и стабильность: жёсткая станина и качественные компоненты обеспечивают повторяемость позиционирования <0.03 мм.

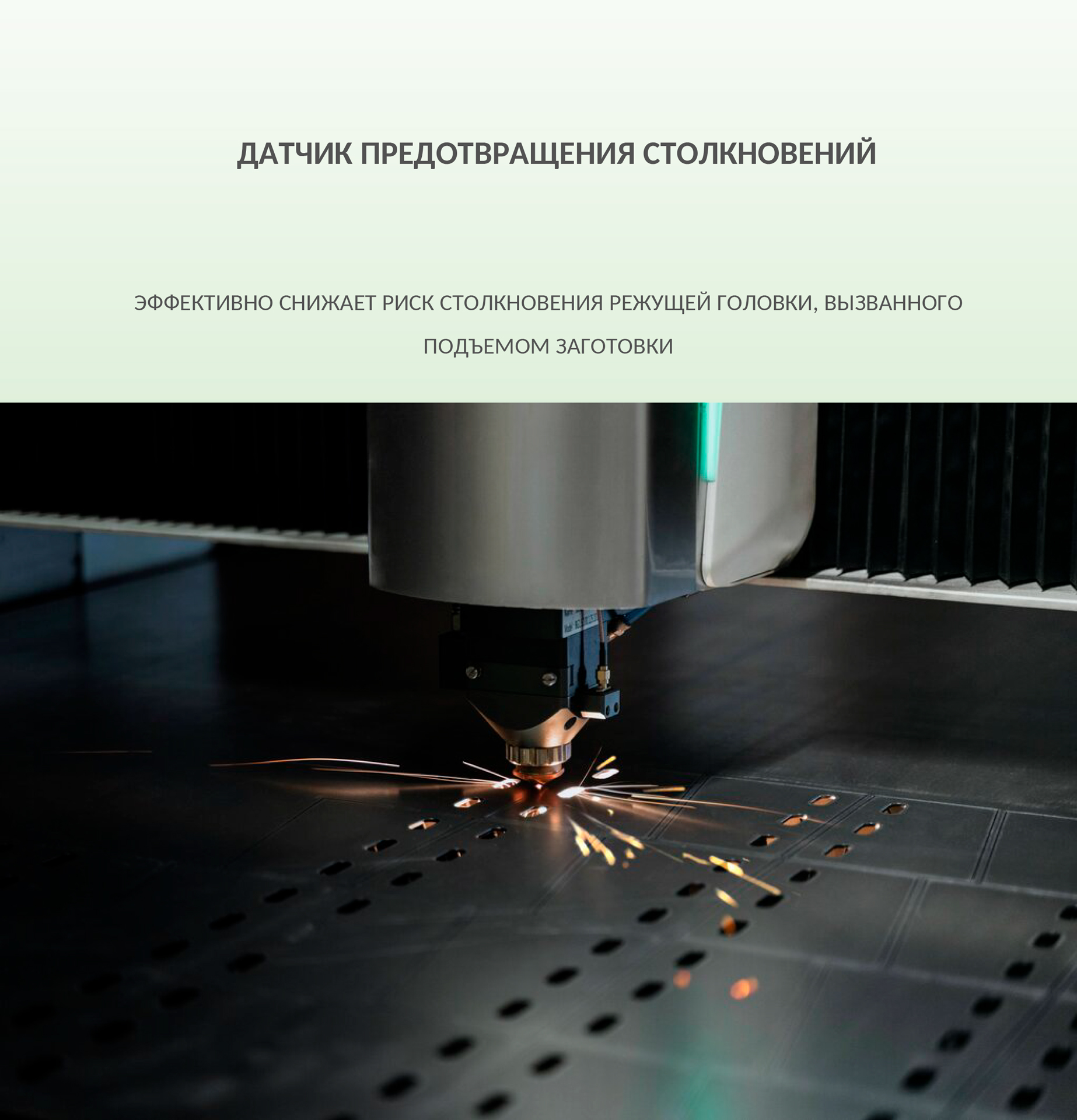

• Интеллектуальные функции: автоматическая регулировка фокуса, обход препятствий, коррекция положения листа, защита от столкновений.
• Эффективное удаление дыма: зональная система вытяжки повышает чистоту рабочей зоны и безопасность оператора.
• Надёжные компоненты: HIWIN, YYC, SMC, Schneider Electric, S&A — проверенные решения мировых брендов.

Этот оптоволоконный лазерный станок для резки металла INTERLASER (Интерлазер) сочетает в себе производительность, точность и надёжность, что делает его отличным выбором для предприятий, ориентированных на серийное и мелкосерийное производство.

Технические характеристики лазерного станка

Детальное описание узлов станка

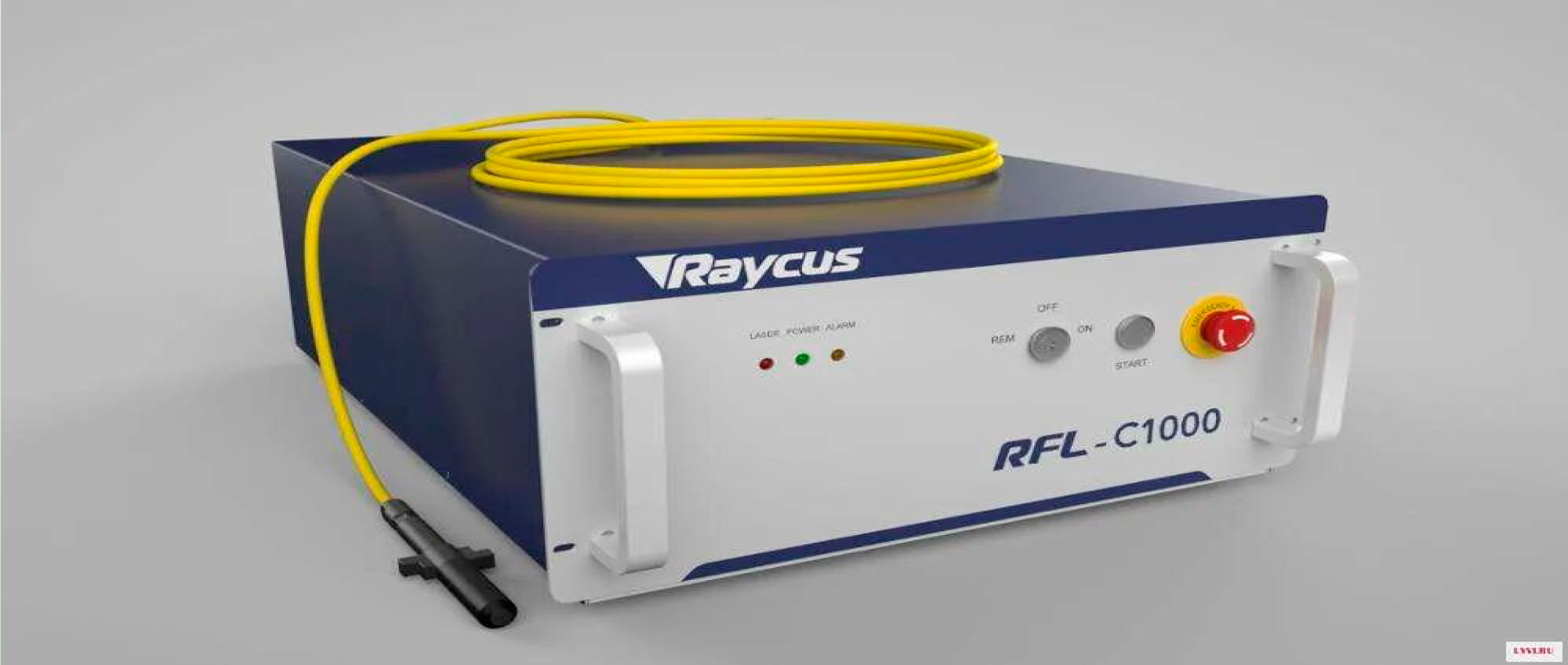

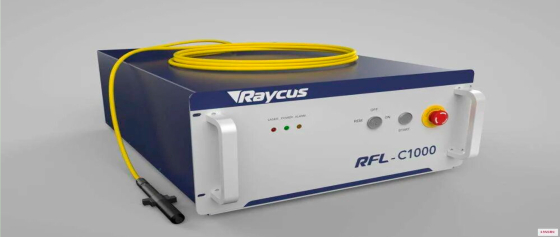

Лазерный источник

• Источник Raycus CE — новое поколение волоконных лазеров с повышенной эффективностью электропреобразования и стабильным качеством луча.
• Обеспечивает увеличение скорости резки до 13% по сравнению с предыдущими версиями.
• Модули накачки высокой яркости и низкая расходимость пучка близки к физическому пределу.
• Сертифицирован по стандарту CE и поддерживается расширенной гарантией.

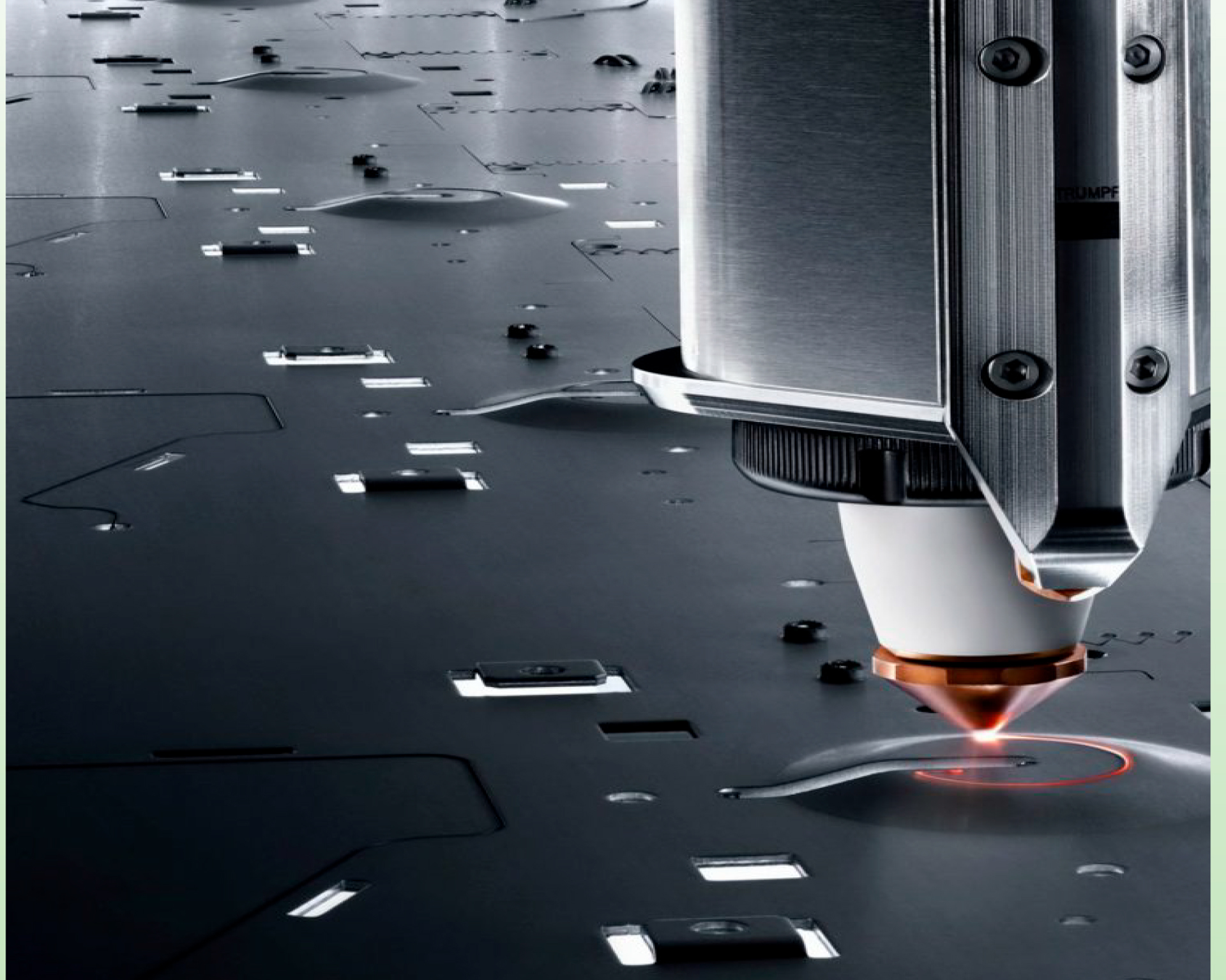

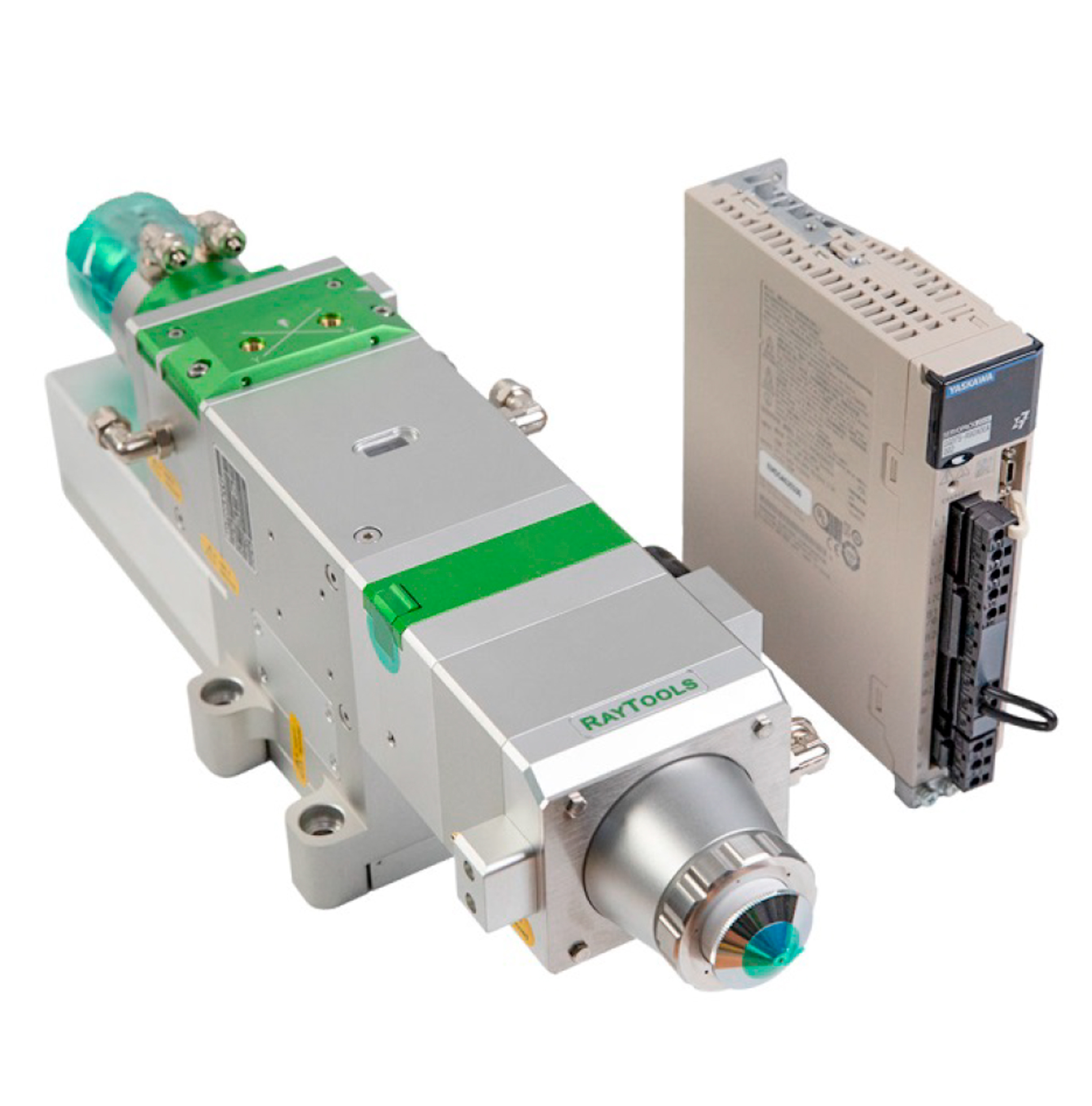

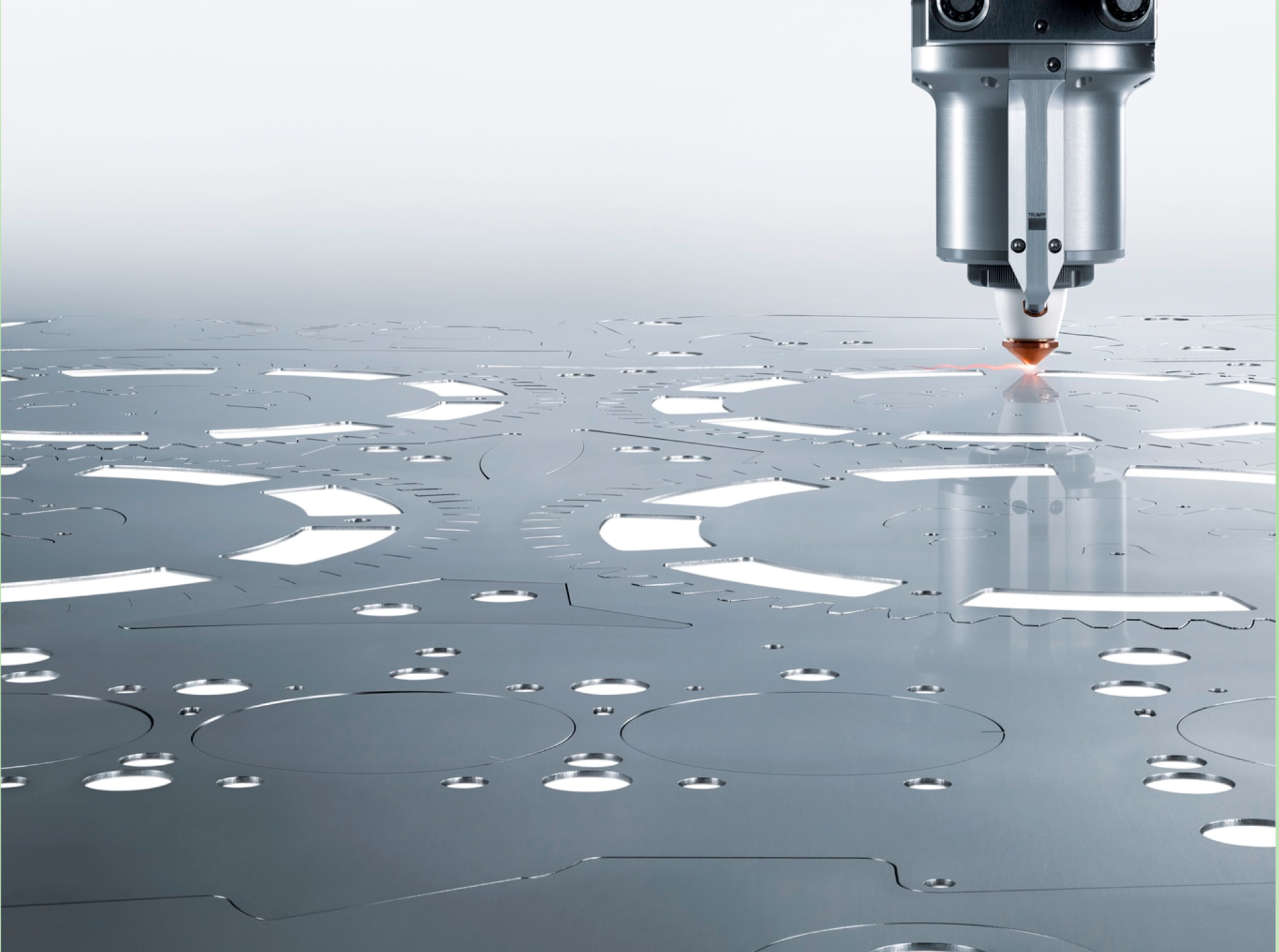

Режущая голова

• Raytools BM110 оснащена водяным охлаждением и системой защиты оптики от пыли и обратного излучения.
• Бесконтактный ёмкостный датчик автоматически поддерживает положение фокуса на всех толщинах материала.
• Автоматическая регулировка фокусного расстояния упрощает перенастройку между разными заготовками.
• Все фокусные расстояния находятся под контролем системы управления.

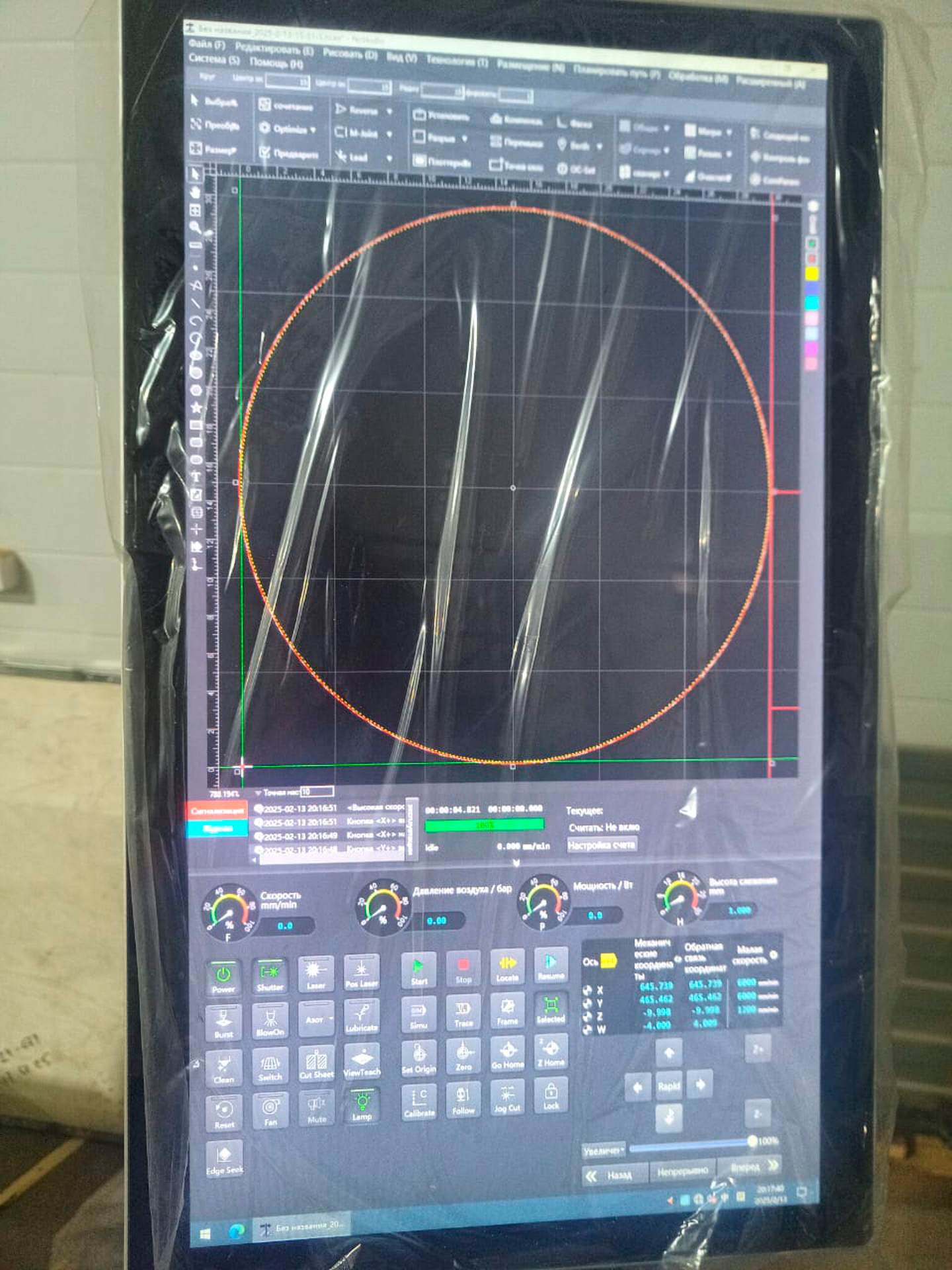

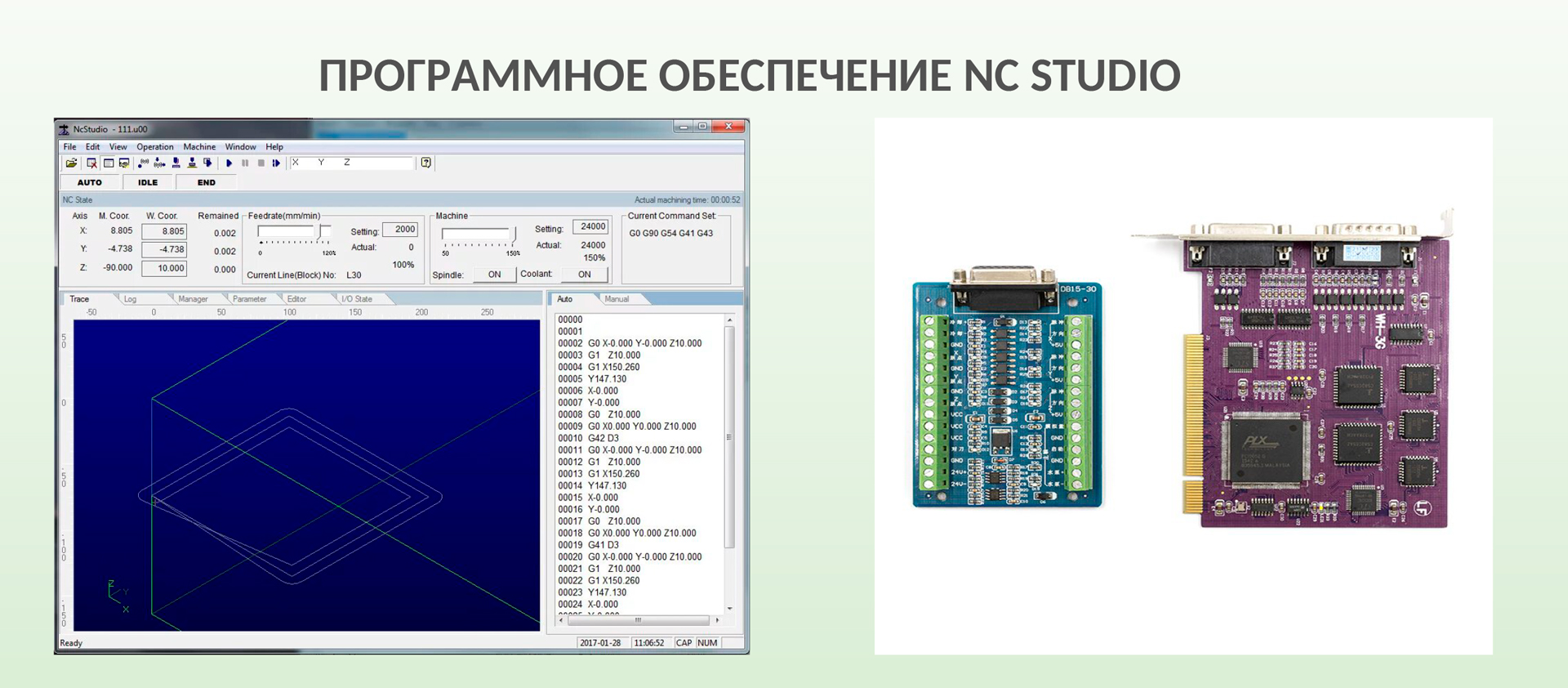

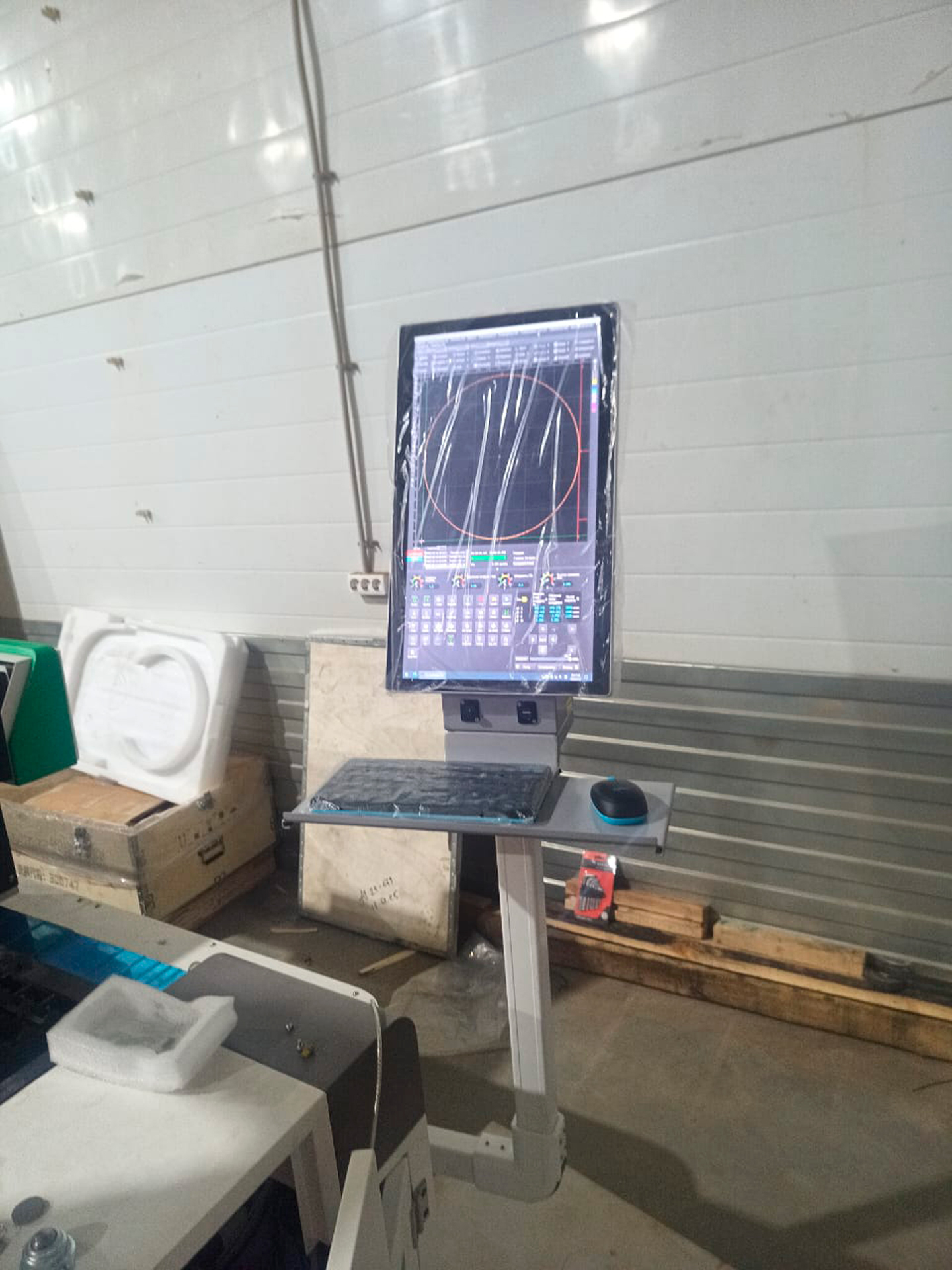

Система управления

• NC Studio LS300 — специализированное ПО для лазерной резки с поддержкой русского и английского языков.
• Функции: пауза и обратный ход по контуру, начало резки с любого места, оптимальный выбор точки врезки.
• Автоматическое переключение между режимами прожига, гравировки и резки без остановки процесса.
• Регулировка мощности лазера в зависимости от скорости перемещения для получения чётких и прямых углов.

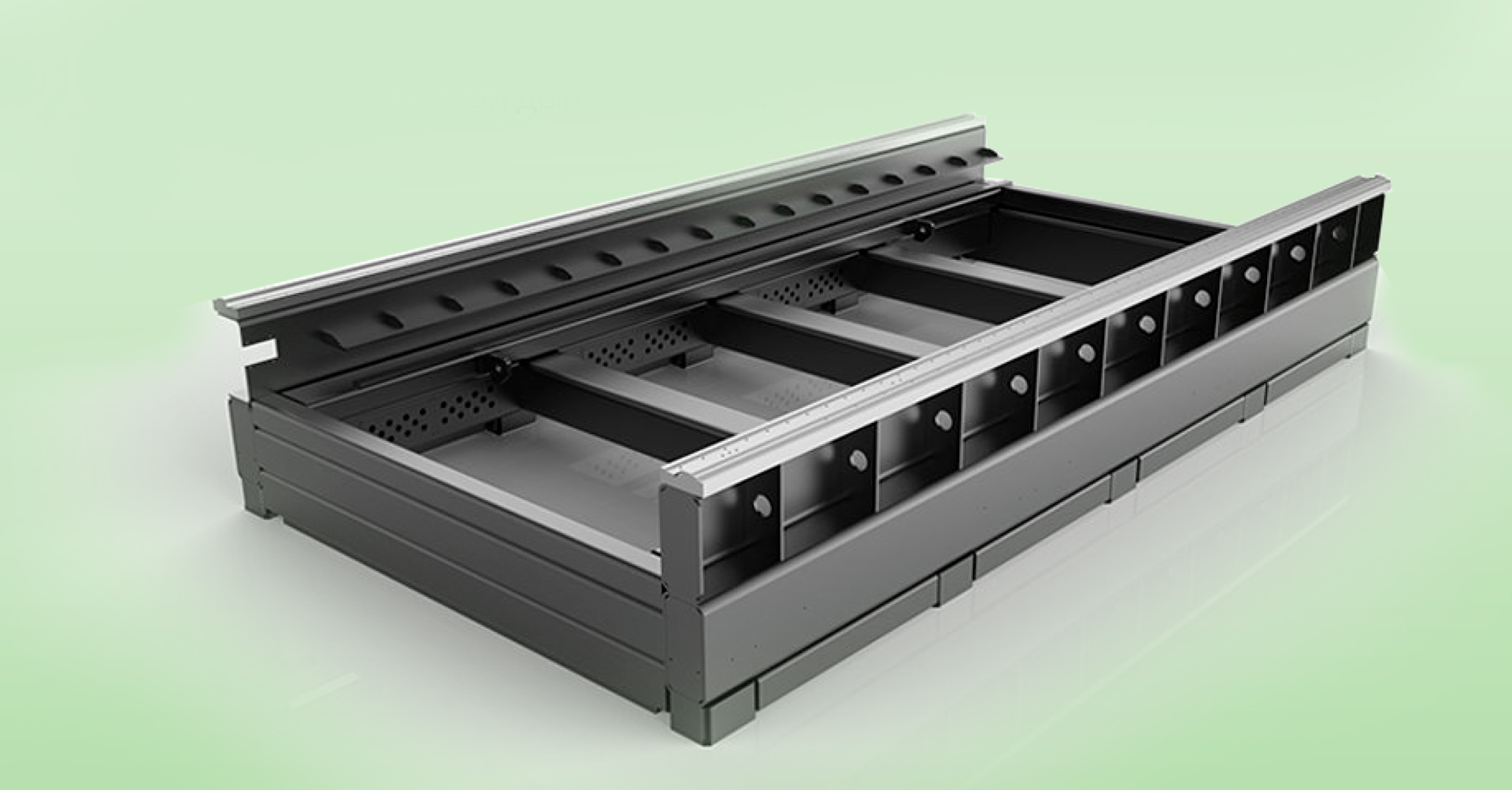

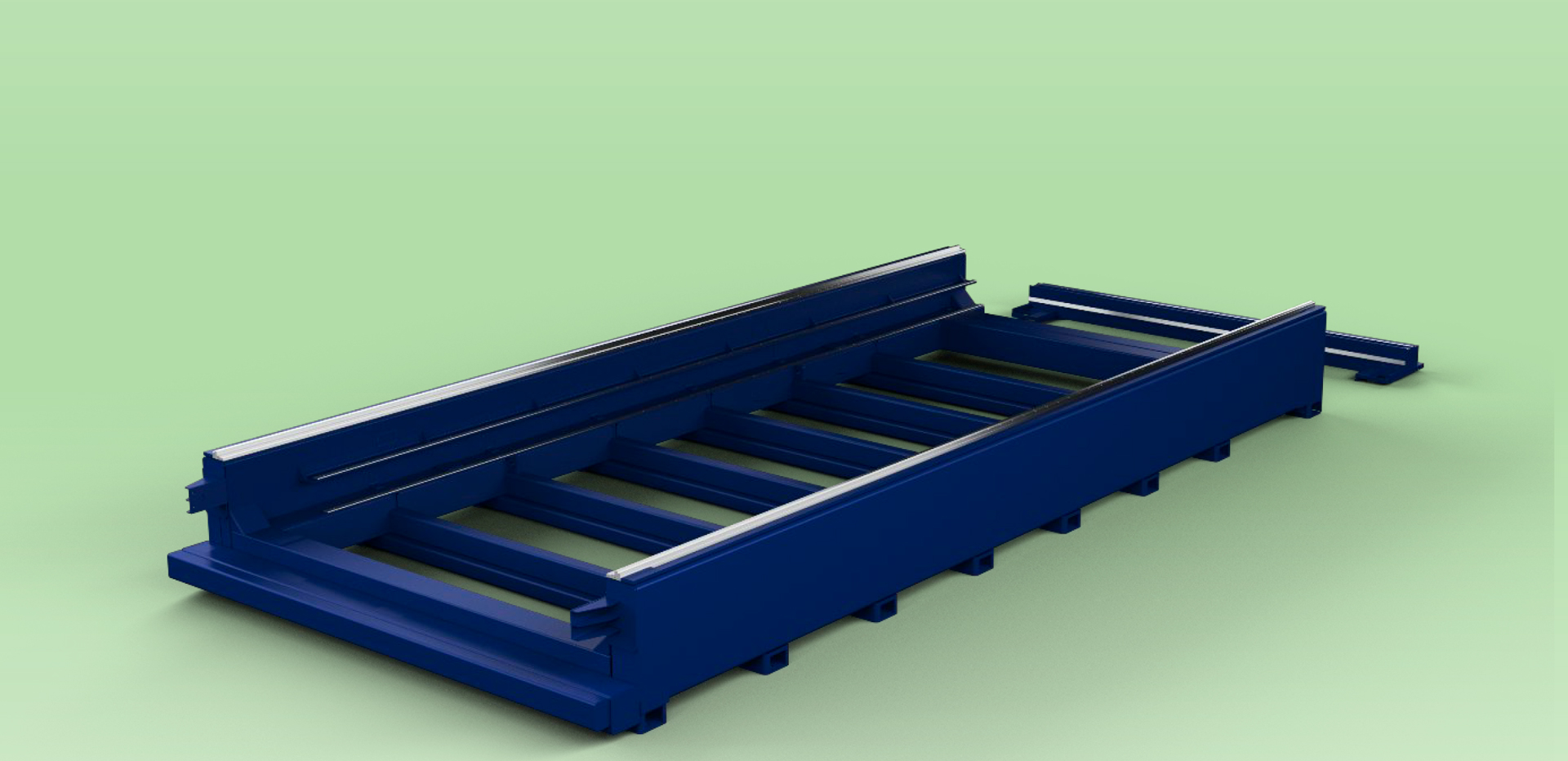

Конструкция

• Станина изготовлена по технологии «шип-паз» из толстостенной высокопрочной углеродистой стали.
• Обработка на пятиосевом портальном станке и термический отжиг после сварки исключают внутренние напряжения.
• Конструкция устойчива к деформациям даже при длительной эксплуатации и обеспечивает высокую жёсткость.
• Зональная система дымоудаления эффективно удаляет продукты горения и повышает безопасность.

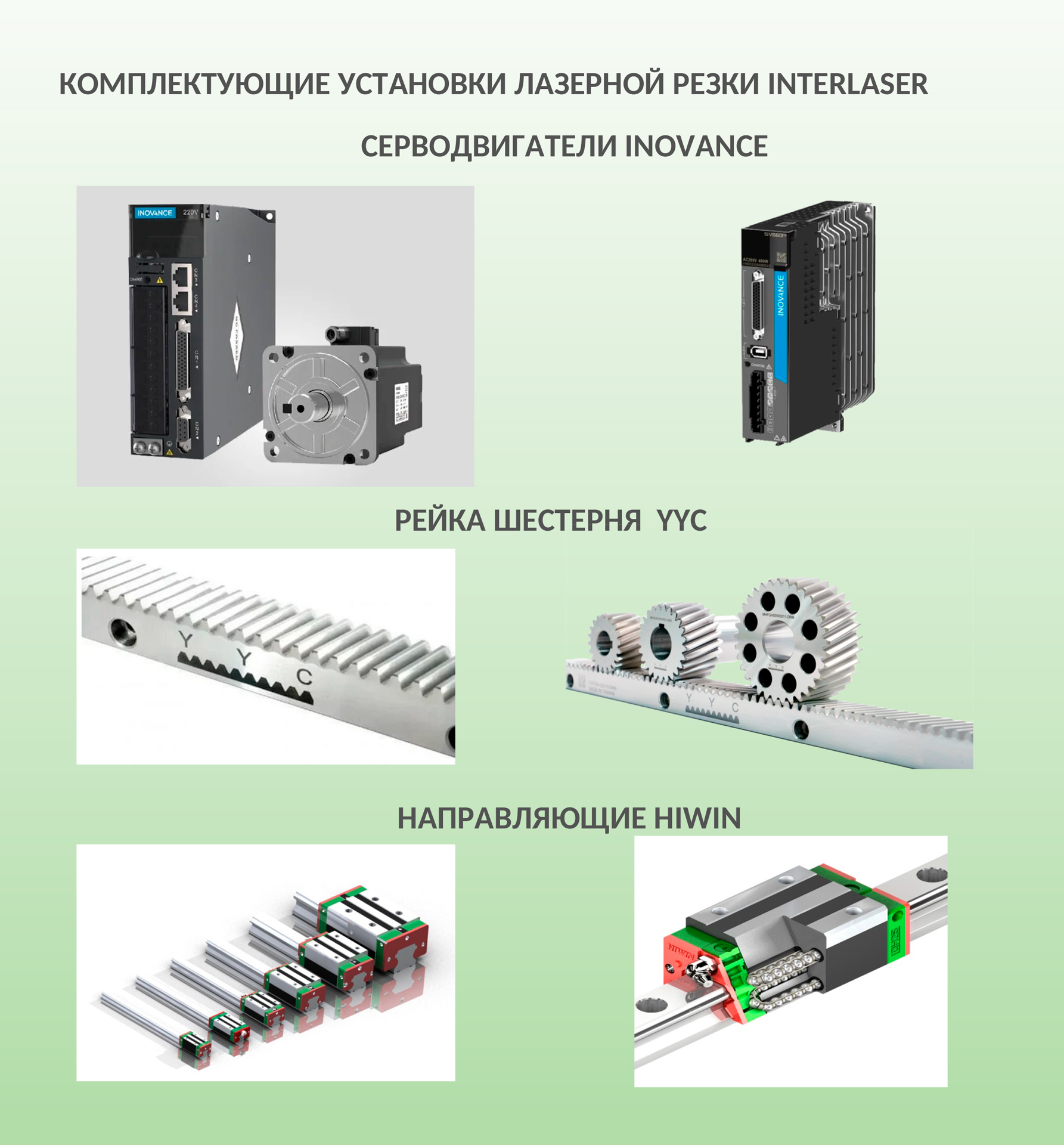

Привод и перемещение

• Серводвигатели Inovance обеспечивают плавное и точное перемещение по всем осям.
• Косозубая рейка YYC и направляющие HIWIN гарантируют долговечность и стабильность даже при ускорении 1.5G.
• Моторедуктор Shimpo обеспечивает надёжную передачу крутящего момента.

Система охлаждения и смазки

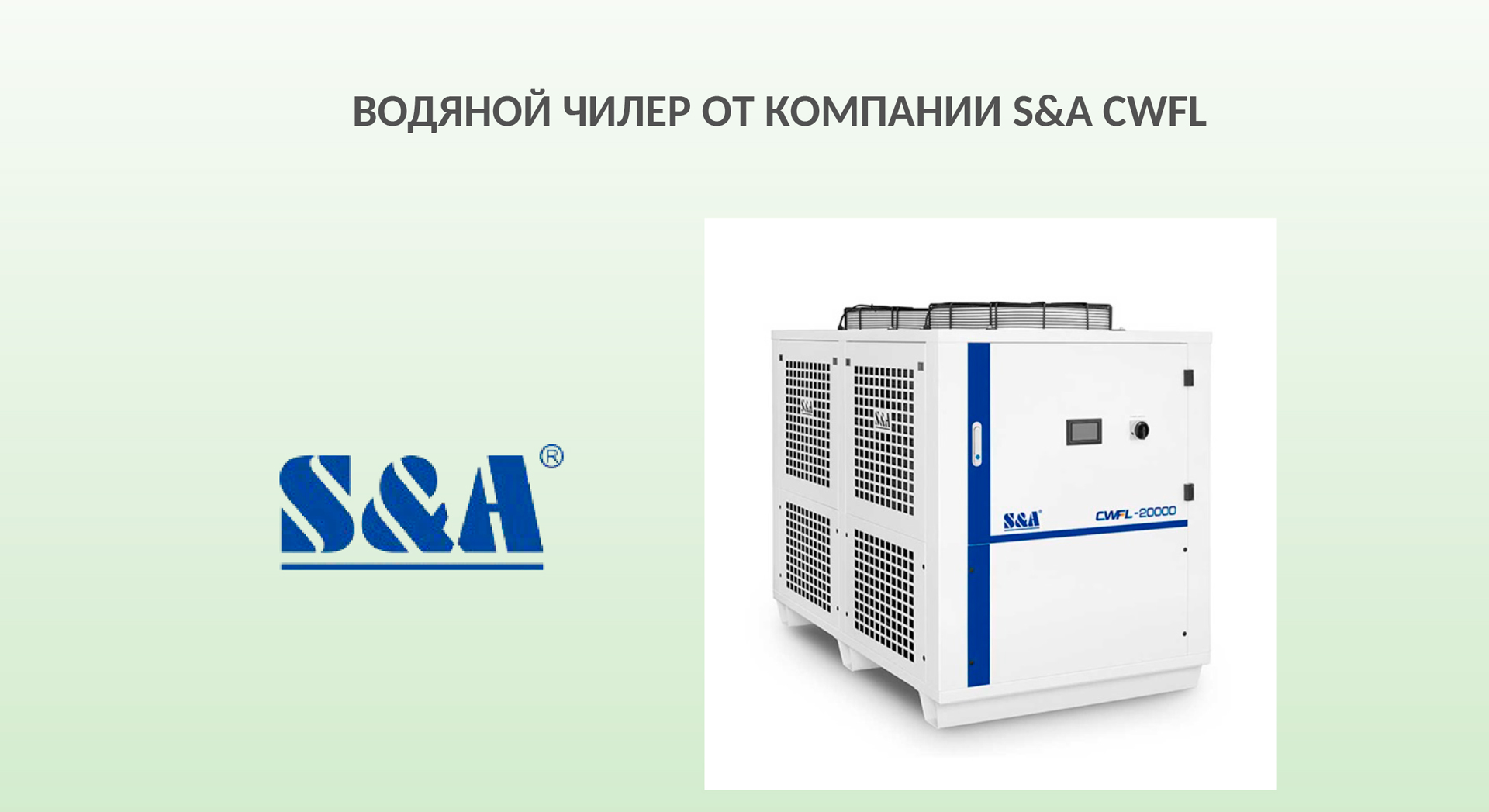

• Чиллер S&A с компрессорами Hitachi/Copeland и испарителями из нержавеющей стали обеспечивает стабильное охлаждение лазера и головы.
• Многоступенчатый насос, сухой фильтр и тепловой расширительный клапан повышают эффективность и снижают шум.

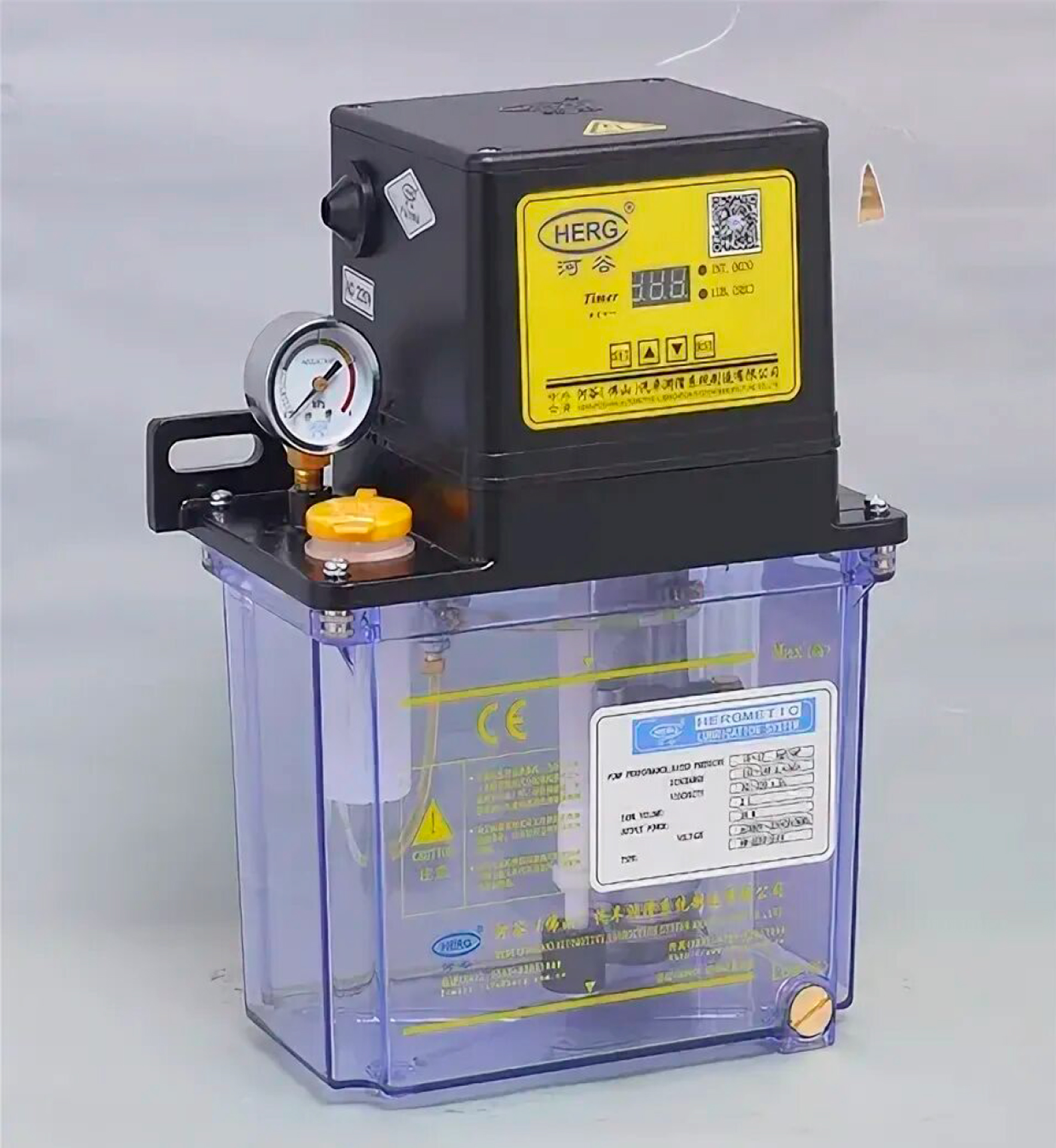

• Автоматическая система смазки по всем осям упрощает обслуживание и продлевает срок службы направляющих.

Главные достоинства лазерного станка

1. Производительность: Скорость до 140 м/мин и ускорение 1.5G сокращают время обработки.
2. Точность: Позиционирование <0.05 мм/м и повторяемость <0.03 мм обеспечивают стабильное качество деталей.
3. Интеллект: Автофокус, обход препятствий и зональная вытяжка повышают автономность станка.
4. Надёжность: Компоненты от HIWIN, YYC, SMC, Schneider и S&A гарантируют долгий срок службы.
5. Экономичность: Минимальная ширина реза (0.01 мм) и оптимизация раскроя снижают расход материала.

Экономическая эффективность

INTERLASER A3 3000W — лазерный станок для резки металла, цена которого оправдывается высокой производительностью, минимальными отходами и низкими эксплуатационными затратами. Благодаря автоматизации, надёжной конструкции и использованию проверенных компонентов, оборудование быстро окупается даже при умеренных объёмах производства. Стабильная работа и минимальное техническое обслуживание значительно снижают совокупную стоимость владения станком на протяжении всего срока службы.

Стандартная комплектация

• Лазерный источник Raycus CE 3 000 Вт
• Режущая голова Raytools BM110 с автофокусом
• Система управления NC Studio LS300
• Серводвигатели Inovance (X1/X2/Y/Z)
• Чиллер S&A
• Автоматическая регулировка давления газов
• Косозубая рейка-шестерня YYC
• Направляющие HIWIN
• Пневматика SMC

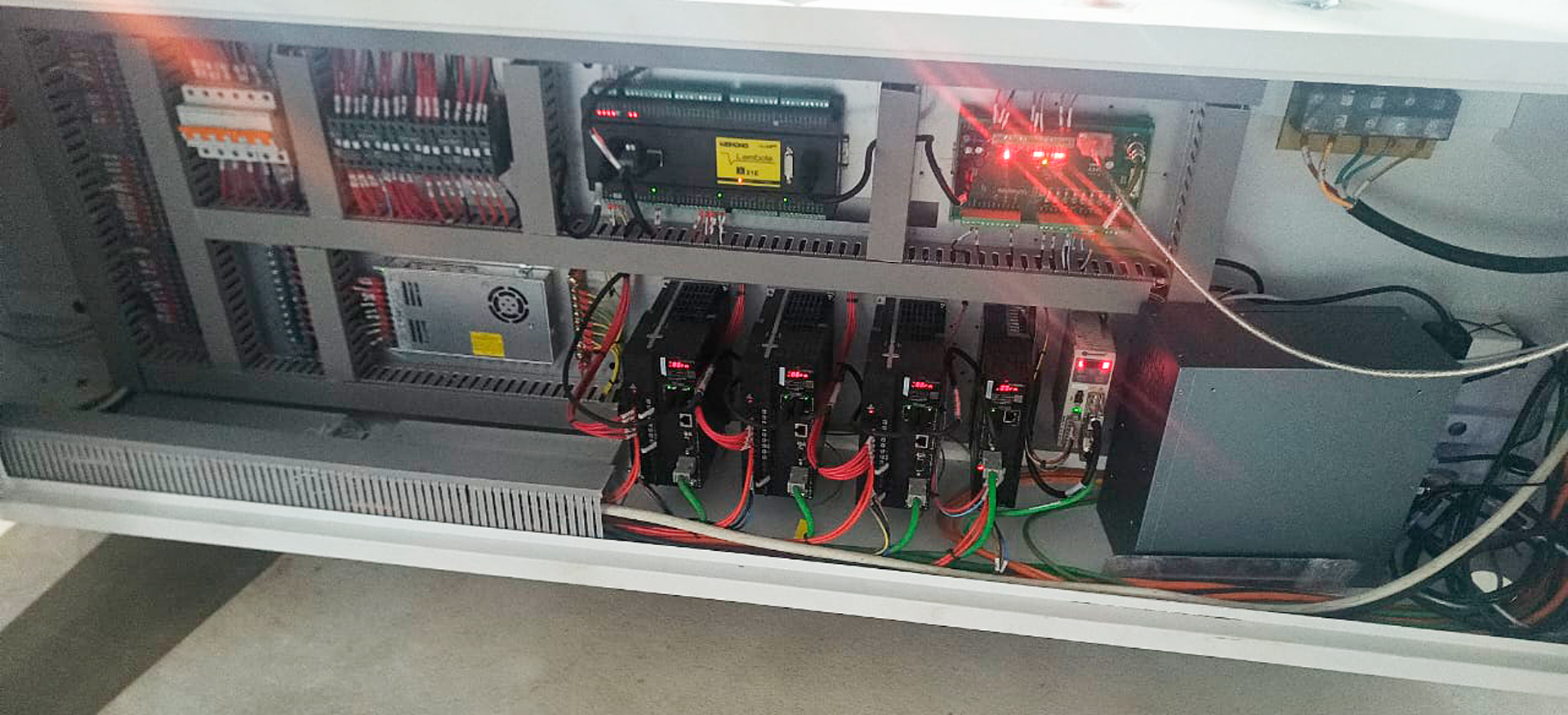

• Электрокомпоненты Schneider Electric
• Автоматическая система смазки по всем осям
• Зональная система вытяжки
• Функция аварийного сигнала при низком давлении
• Система обнаружения и корректировки положения листа
• Автоматическая система обхода препятствий
• Ящик с инструментом и стартовый комплект расходных материалов
