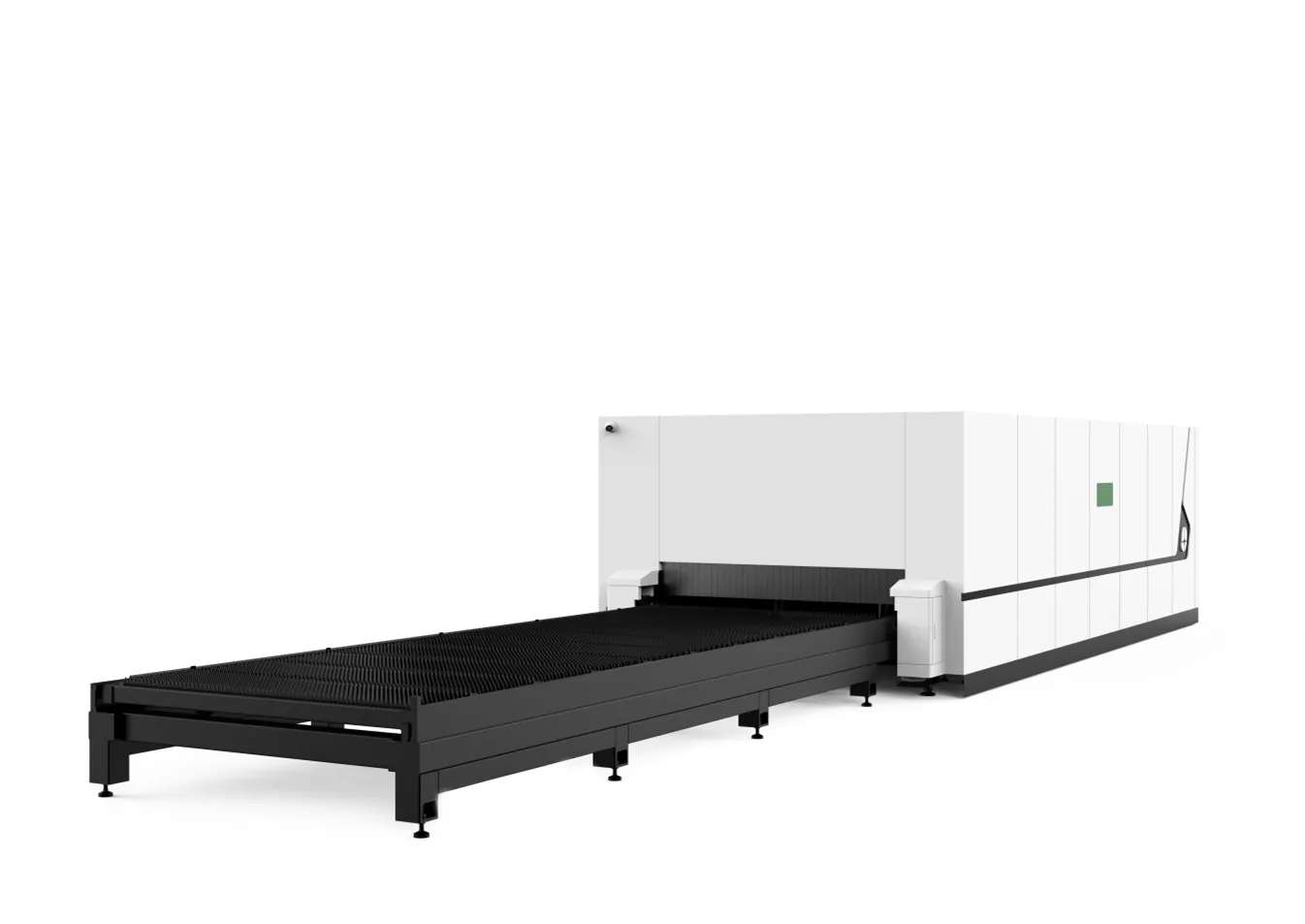

Лазерный станок с кабинетной защитой OREE LASER PH6020 3000W RAYCUS

Лазерный станок с кабинетной защитой OREE LASER PH6020 3000W RAYCUS — это высокопроизводительное оборудование для резки листового металла форматом до 6 050×2 030 мм. Оснащён лазерным источником Raycus мощностью 3 000 Вт, режущей головой Raytools BM110 с интеллектуальной автофокусировкой, системой управления CypcutE на базе FSCUT2000E, серводвигателями Yaskawa, направляющими HIWIN, рейками YYC, чиллером S&A на 3 000 Вт, пневматикой SMC и автоматической системой смазки. Станок развивает скорость холостого хода до 120 м/мин, обеспечивает точность позиционирования ±0.03 мм и повторяемость ±0.02 мм. Наличие Wi-Fi, камеры, зональной вытяжки и кабинетной защиты делает его безопасным, удобным и эффективным решением для серийного и мелкосерийного производства.

Назначение и области применения

• Резка листов из углеродистой, нержавеющей стали и алюминия для машиностроения, строительства и металлоконструкций.
• Изготовление деталей для автомобильной, мебельной, энергетической и HVAC-отраслей.
• Обработка заготовок массой до 3 840 кг с высокой скоростью и минимальными отходами.
• Производство сложных контуров и изделий с повышенными требованиями к геометрии и чистоте кромки.

Ключевые функциональные возможности

Преимущества использования

• Увеличенное рабочее поле 6 050×2 030 мм позволяет обрабатывать крупногабаритные заготовки без дополнительной резки.
• Скорость холостого хода до 120 м/мин и ускорение 1.5G обеспечивают высокую производительность даже при сложных траекториях.
• Рейки YYC и направляющие HIWIN гарантируют стабильную точность при длительной эксплуатации.
• Wi-Fi и встроенная камера дают возможность удалённого контроля и оперативной корректировки параметров.
• Автоматическая смазка снижает износ и упрощает техническое обслуживание.

Станок сочетает расширенный формат обработки, высокую динамику и надёжную конструкцию, что делает его отличным выбором для предприятий с разнообразной номенклатурой изделий.

Технические характеристики лазерного станка

Детальное описание узлов станка

Лазерный источник

• Источник Raycus мощностью 3 000 Вт обеспечивает стабильную работу при резке листов толщиной до 20 мм.
• Сертификация CE подтверждает соответствие международным стандартам безопасности и качества.
• Энергоэффективная архитектура снижает потребление электроэнергии без ущерба для производительности.
• Подходит для обработки широкого спектра материалов — от тонкой нержавейки до толстых листов углеродистой стали.
• Интегрированная система охлаждения продлевает срок службы ключевых компонентов.

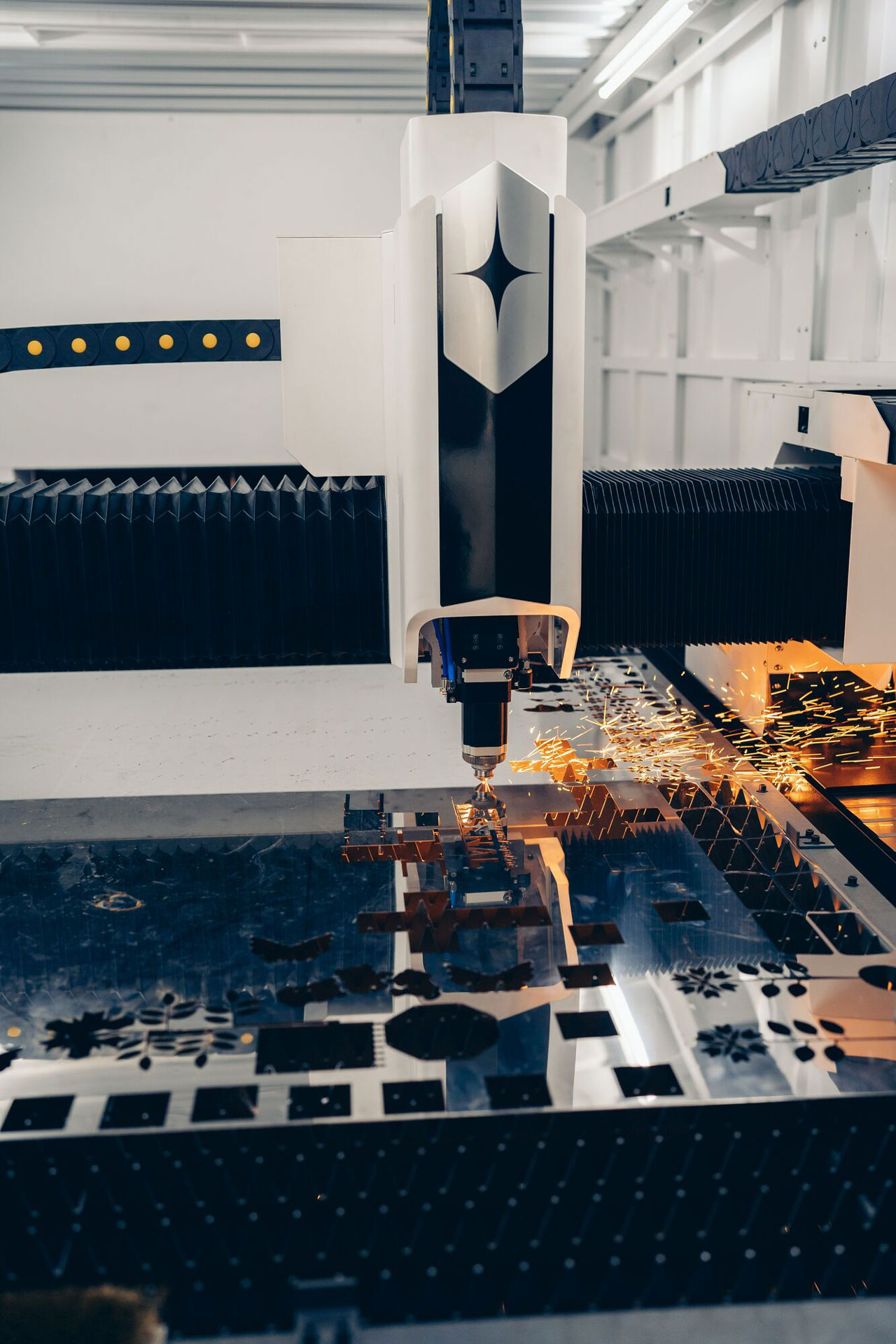

Режущая голова

• Raytools BM110 оснащена интеллектуальной автофокусировкой и возможностью ручной настройки фокусного пятна.
• Принудительная вентиляция защищает оптические элементы от брызг расплава и пыли.
• Автоматическая компенсация неровностей поверхности обеспечивает стабильное качество реза по всей площади заготовки.
• Термостойкие материалы конструкции позволяют работать в непрерывном режиме без снижения точности.

Система управления

• Программный комплекс CypcutE / FSCUT2000E поддерживает импорт чертежей из популярных CAD-систем.
• Функция автоматического распознавания кромок ускоряет настройку и снижает риск брака.
• Встроенный Wi-Fi и диагностическая система позволяют оперативно выявлять и устранять неполадки.
• Интуитивный интерфейс сокращает время обучения персонала и упрощает ежедневную эксплуатацию.

Конструкция

• Жёсткая рама с усиленной конструкцией выдерживает нагрузку до 3 840 кг без деформаций.
• Сменный стол сокращает простои между загрузками и повышает общую производительность.
• Зональная система вытяжки эффективно удаляет дым и пары в зоне резки, поддерживая чистоту рабочего пространства.
• Камера в реальном времени позволяет контролировать процесс без прерывания работы.

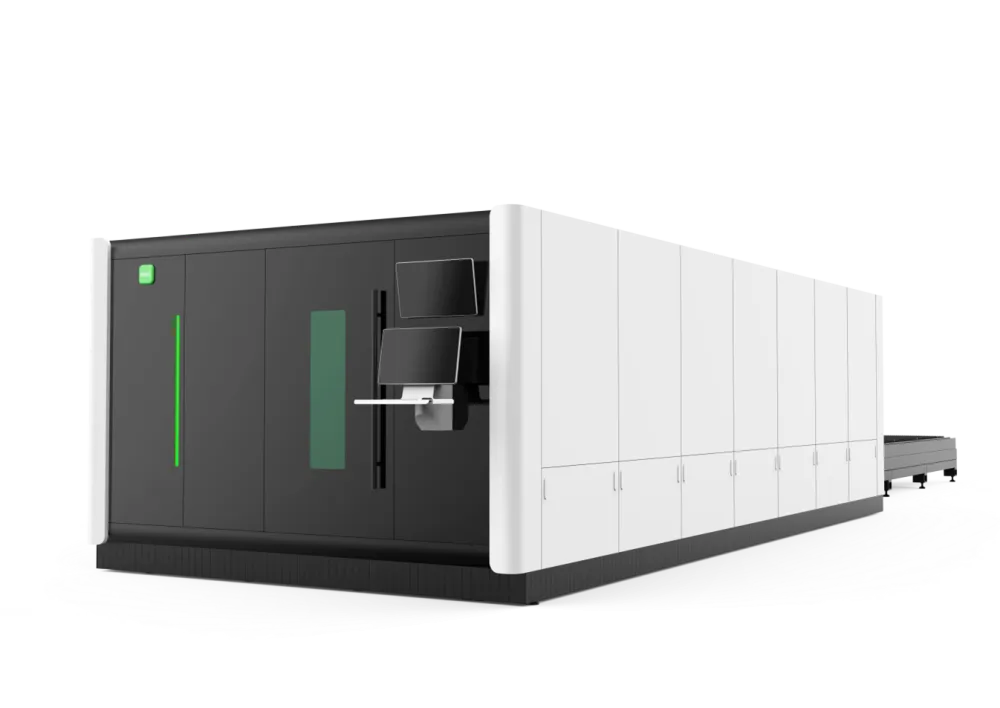

Кабинетная защита

• Кабинетная защита полностью ограждает рабочую зону станка, исключая доступ оператора во время резки и обеспечивая соответствие требованиям промышленной безопасности.
• Стеклянные панели с оптическим фильтром блокируют вредное лазерное излучение и позволяют визуально отслеживать процесс обработки.
• Система блокировки автоматически останавливает оборудование при открытии дверей, предотвращая аварийные ситуации.
• Конструкция кабины снижает уровень шума и предотвращает распространение вредных частиц по цеху.

Привод и перемещение

• Серводвигатели Yaskawa обеспечивают высокую динамику и точность при перемещении по всем осям.
• Максимальное ускорение 1.5G позволяет быстро выходить на рабочую скорость даже при сложных траекториях.
• Рейки YYC и направляющие HIWIN обеспечивают плавный ход и долговечность механической части.
• Редукторы KOFOH отличаются высокой жёсткостью и износостойкостью в условиях интенсивной эксплуатации.

Система охлаждения и смазки

• Чиллер S&A мощностью 3 000 Вт стабилизирует температуру лазерного источника и режущей головы.
• Автоматическая система смазки подаёт смазку в нужные узлы в заданном режиме, минимизируя износ.
• Циркуляция охлаждающей жидкости предотвращает перегрев даже при многочасовой работе.
• Универсальная конструкция системы позволяет легко обслуживать её без специального инструмента.

Главные достоинства лазерного станка

1. Производительность: Скорость холостого хода до 120 м/мин и быстрая смена столов сокращают цикл обработки.
2. Точность: Позиционирование ±0.03 мм и повторяемость ±0.02 мм обеспечивают стабильное качество деталей.
3. Надёжность: Компоненты от Yaskawa, HIWIN, Schneider и SMC гарантируют долгий срок службы.
4. Безопасность и комфорт: Кабинетная защита, камера и Wi-Fi делают работу оператора безопасной и удобной.
5. Гибкость: Расширенный формат 6 050×2 030 мм позволяет решать задачи любой сложности.

Экономическая эффективность

Цена на лазер с кабинетной защитой OREE LASER PH6020 3000W RAYCUS оправдывает себя уже на ранних этапах эксплуатации благодаря расширенному рабочему полю, высокой скорости обработки и минимальным отходам. Автоматизация и надёжная конструкция снижают зависимость от квалификации оператора и сокращают простои. В совокупности это обеспечивает быструю окупаемость и снижает совокупную стоимость владения лазером даже при умеренных объёмах производства.
