Лазерный станок с кабинетной защитой и сменным столом для резки листового металла BODOR серия С

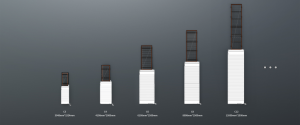

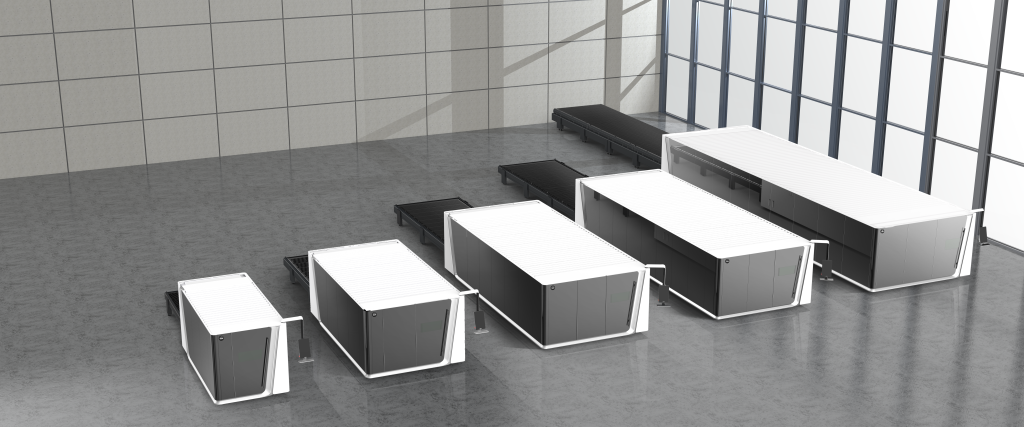

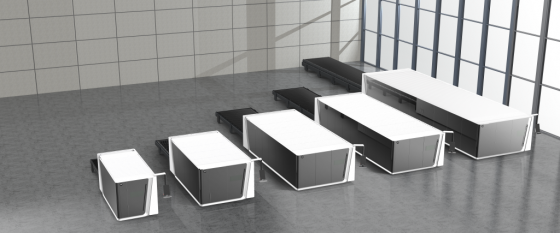

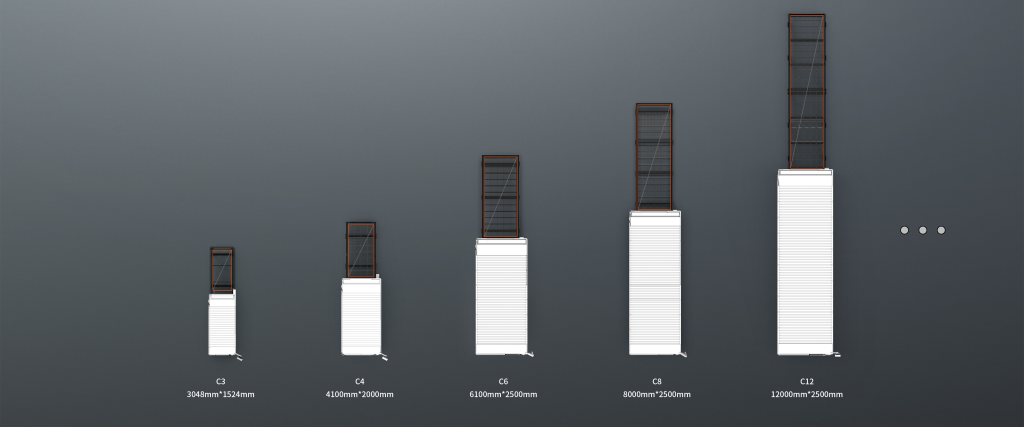

Лазерный станок с кабинетной защитой и сменным столом для резки листового металла BODOR серия С — это высокоскоростное оборудование нового поколения для промышленной резки листов форматом от 3 048×1 524 мм до 12 200×2 500 мм. Серия включает модели от C3 до C12 и доступна в широком диапазоне мощностей: 1 500 Вт, 3 000 Вт, 6 000 Вт, 12 000 Вт, 22 000 Вт, 24 000 Вт, 30 000 Вт и до 60 000 Вт (в зависимости от модели). Все станки оснащены лазерной головой BODOR GENIUS AUTOFOCUS, системой управления THINKER 3.0, серводвигателями и направляющими собственного производства, чиллером, системой автоматической смазки, зональной вытяжкой и кабинетной защитой. Скорость холостого хода достигает 130 м/мин, ускорение — 1.5G, точность позиционирования — 0.05 мм/м, повторяемость — 0.03 мм. В комплектацию входит пульт дистанционного управления Mango.

Назначение и области применения

• Резка листов из углеродистой и нержавеющей стали, алюминия, меди и других цветных металлов в машиностроении, строительстве, энергетике и авиастроении.
• Производство крупногабаритных деталей и сложных конструкций с высокими требованиями к чистоте и геометрии реза.
• Эффективная обработка толстых листов (до 60 мм) благодаря высокой мощности лазера и интеллектуальным режимам резки.
• Минимизация отходов за счёт функций распознавания кромок, интеллектуального нестинга и обработки остатков материала.

Ключевые функциональные возможности

Преимущества использования

• Высокая производительность: скорость до 130 м/мин и ускорение 1.5G сокращают цикл обработки.
• Универсальность: широкий выбор моделей и мощностей под любые задачи — от тонколистовой резки до обработки толстых заготовок.
• Безопасность: кабинетная защита и система блокировки исключают доступ оператора в зону резки.
• Интеллектуальные функции: автоматическая настройка давления газа, распознавание кромки за секунду, защита от перегрева.
• Пульт дистанционного управления Mango упрощает взаимодействие с оборудованием и сокращает время на перенастройку.

Станки серии C сочетают высокую динамику, точность и надёжность, что делает их оптимальным выбором для предприятий с высокими требованиями к качеству и производительности.

Технические характеристики лазерного станка

Детальное описание узлов станка

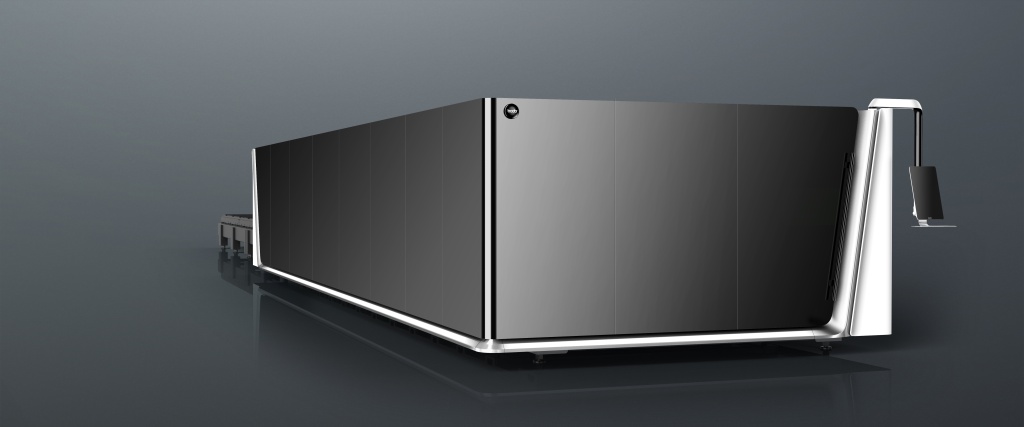

Кабинетная защита

• Кабинетная защита полностью ограждает рабочую зону станка, исключая доступ оператора во время резки и обеспечивая соответствие требованиям промышленной безопасности.
• Стеклянные панели с оптическим фильтром блокируют вредное лазерное излучение и позволяют визуально контролировать процесс обработки.
• Система блокировки автоматически останавливает оборудование при открытии дверей, предотвращая аварийные ситуации.
• Конструкция кабины снижает уровень шума и предотвращает распространение вредных частиц по цеху.

Лазерный источник

• Источник BODOR POWER доступен в диапазоне мощности от 1 500 Вт до 60 000 Вт в зависимости от модели станка.
• Компактная конструкция, высокая энергоэффективность и стабильная мощность на выходе.
• Подходит для резки всех распространённых металлов — от тонкой нержавейки до толстых листов углеродистой стали.
• Сертифицирован по международным стандартам, включая CE и ISO 9001.

Лазерная голова

• BODOR GENIUS AUTOFOCUS автоматически подстраивает фокус под толщину материала с точностью до 0.05 мм.
• Двойная защита от шлака и пыли продлевает срок службы оптики.
• Система защиты от обратного излучения повышает безопасность при работе с алюминием и медью.
• Лёгкая конструкция снижает инерцию и повышает динамику перемещения.

Система управления

• THINKER 3.0 — собственная разработка BODOR с 20-летним опытом в лазерной обработке.
• Поддержка форматов: DXF, DWG, PLT, G-code, LXD и др.
• Функции: «одноклик-резка», интеллектуальная перфорация, антидрожание для тонких листов, поиск кромки за секунду.
• Интеллектуальная система уведомлений о техобслуживании и удалённый мониторинг состояния узлов.

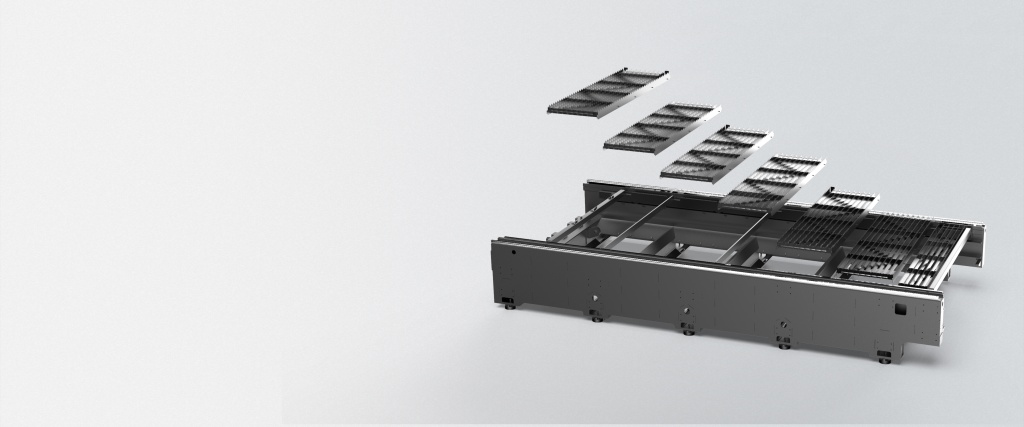

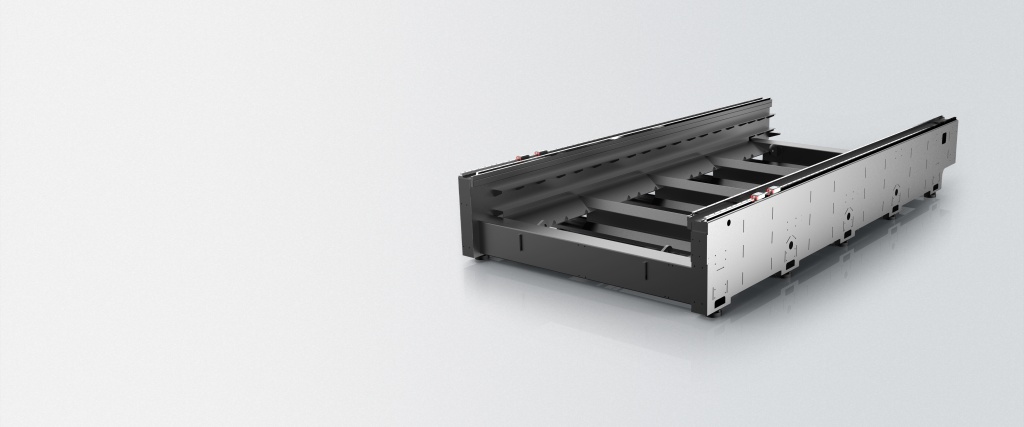

Конструкция

• Станина собрана по технологии «шип-паз» из листовой стали и проварена с двух сторон — исключает деформации.
• Алюминиевый портал снижает массу подвижных частей и повышает ускорение.
• Сменный стол сокращает простои между загрузками и повышает общую производительность.
• Специальные пластины из минерального литья защищают корпус от прожига и налипания шлака.

Пульт дистанционного управления Mango

• Эргономичный пульт Mango входит в стандартную комплектацию всех станков серии C.
• Позволяет управлять всеми ключевыми функциями: запуск резки, перемещение головы, калибровка, выбор режимов.
• Обеспечивает удобство оператора и сокращает время на перенастройку между задачами.
• Поддерживает удалённую диагностику и передачу чертежей через облачные сервисы.

Привод и перемещение

• Серводвигатели и драйверы BODOR обеспечивают синхронное управление и высокую точность позиционирования.
• Ускорение 1.5G и скорость до 130 м/мин позволяют быстро выходить на рабочую скорость даже при сложных контурах.
• Косозубая рейка и линейные направляющие собственного производства гарантируют плавность хода и долговечность.

Система охлаждения и смазки

• Водяной чиллер поддерживает стабильную температуру лазерного источника и головы.
• Автоматическая система смазки подаёт смазку в нужные узлы по заданному графику, минимизируя износ.
• Циркуляция охлаждающей жидкости предотвращает перегрев даже при многочасовой работе.

Главные достоинства лазерного станка

1. Высокая скорость: Холостой ход до 130 м/мин и ускорение 1.5G обеспечивают рекордную производительность.
2. Универсальность: Широкий модельный ряд и диапазон мощностей под любые производственные задачи.
3. Безопасность: Кабинетная защита и система блокировки обеспечивают полную безопасность оператора.
4. Интеллект: THINKER 3.0 и Mango делают управление интуитивным и эффективным.
5. Надёжность: Все ключевые компоненты — собственного производства BODOR.

Экономическая эффективность

Купить лазерный станок с кабинетной защитой BODOR серия С — значит получить оборудование, способное обрабатывать как тонкие, так и сверхтолстые листы с высокой скоростью и точностью. Благодаря автоматизации, минимальным отходам и высокой надёжности компонентов, станок быстро окупается даже при умеренных объёмах производства. Надёжная конструкция и собственные компоненты BODOR значительно снижают совокупную стоимость владения лазером на протяжении всего срока службы.

Стандартная комплектация

• Лазерная голова BODOR GENIUS AUTOFOCUS
• Источник BODOR POWER (в зависимости от модели)
• Система управления THINKER 3.0
• Пульт дистанционного управления Mango
• Чиллер
• Сменный рабочий стол
• Кабинетная защита
• Зональная вытяжная система
• Система автоматической смазки
• Стартовый комплект ЗИП
• Функции: Bodor Lightning перфорация, автоматическое позиционирование, защита от прогиба листа, обход препятствий
• Подключение Wi-Fi, USB, Bodor Cloud

Опции

• Система лазерной резки под углом (3D-голова) — для моделей C6, C8, C12
• Системы автоматической загрузки iLoader, iLoader Eco, Мегапак
• Компрессорные установки BODOR или REMEZA
• Стабилизатор напряжения
• Система кондиционирования электрического шкафа
• Фильтровентиляционная установка
• Система управления производством BODOR MES
• Годовой комплект ЗИП
• Сканирование резки (Scanning Cutting) для мощностей 3 000 Вт, 6 000 Вт и 12 000 Вт
