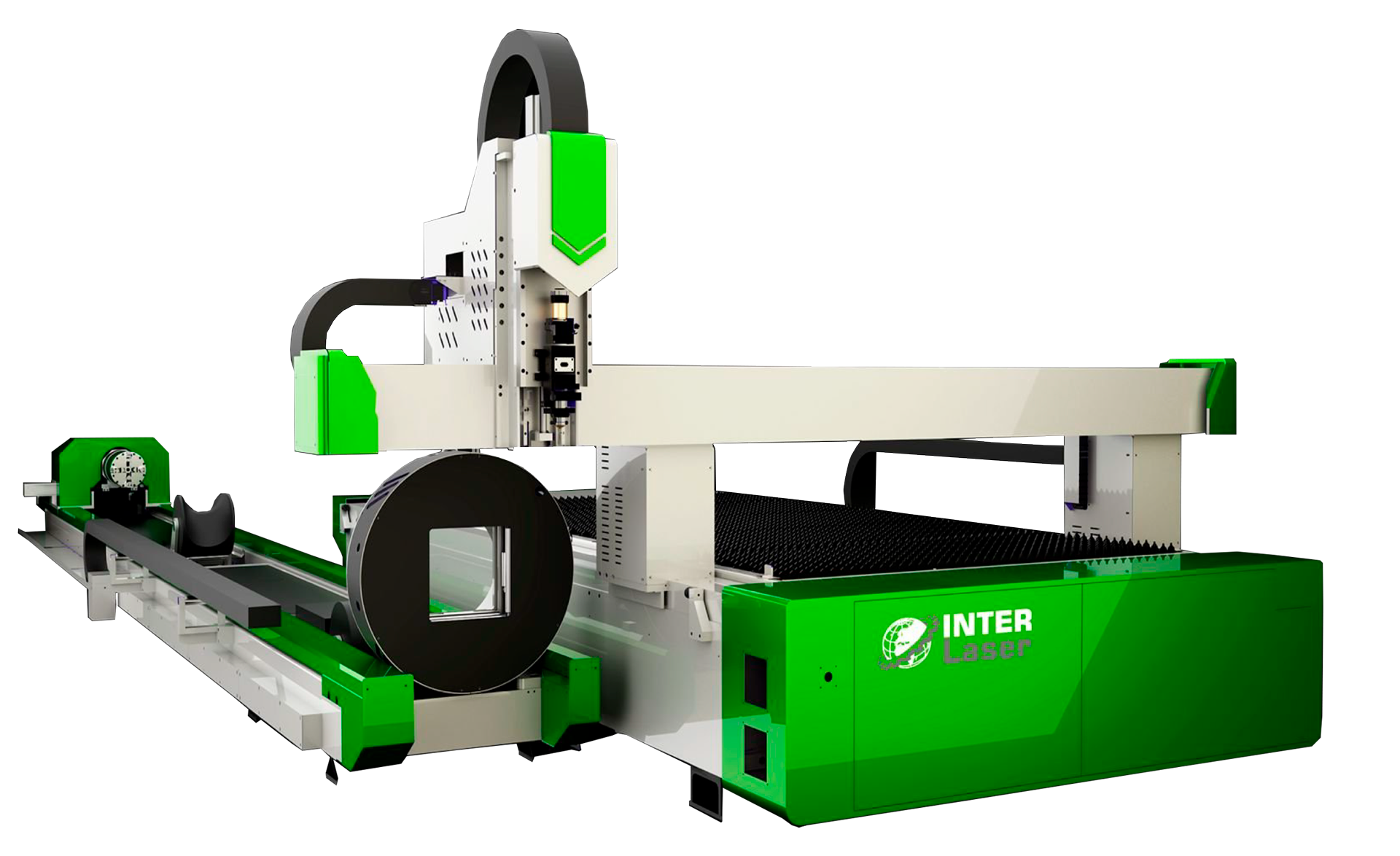

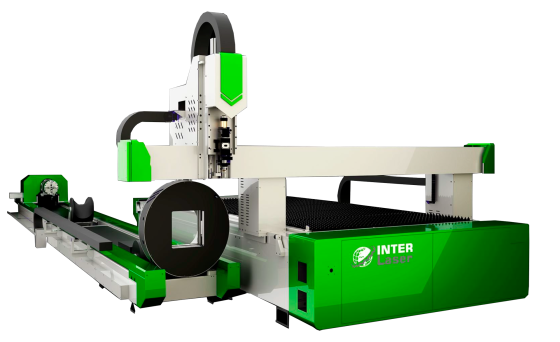

Станок для лазерной резки металла и труб INTERLASER A3T6 3000W Raycus

Станок для лазерной резки металла и труб INTERLASER A3T6 3000W Raycus — это высокопроизводительный комбинированный станок для лазерной резки, оснащённый волоконным источником Raycus мощностью 3 000 Вт и беспроводным пультом дистанционного управления. Обеспечивает ускорение 1,5G и скорость холостого хода 140 м/мин при нагрузке до 1 000 кг. Станок для лазерной резки металла с чпу идеален для интенсивной обработки листов и труб.

Назначение и области применения

• Раскрой толстолистового металла в тяжёлом машиностроении и судостроении.
• Изготовление крупногабаритных деталей для строительных и энергетических конструкций.
• Обработка длинномерных труб диаметром до 230 мм в поточном режиме.
• Создание сложных пространственных контуров для металлоконструкций.

Ключевые функциональные возможности

Преимущества использования

• Прочная рама выдерживает нагрузку до 1 000 кг без вибраций.
• Автофокусная головка гарантирует стабильный рез на толстых материалах.
• Косозубые рейки YYC и направляющие HIWIN обеспечивают точность менее 0,05 мм/м.
• Автоматическая смазка минимизирует износ всех осей.
• Зональная вытяжка эффективно удаляет дым при высокой мощности.

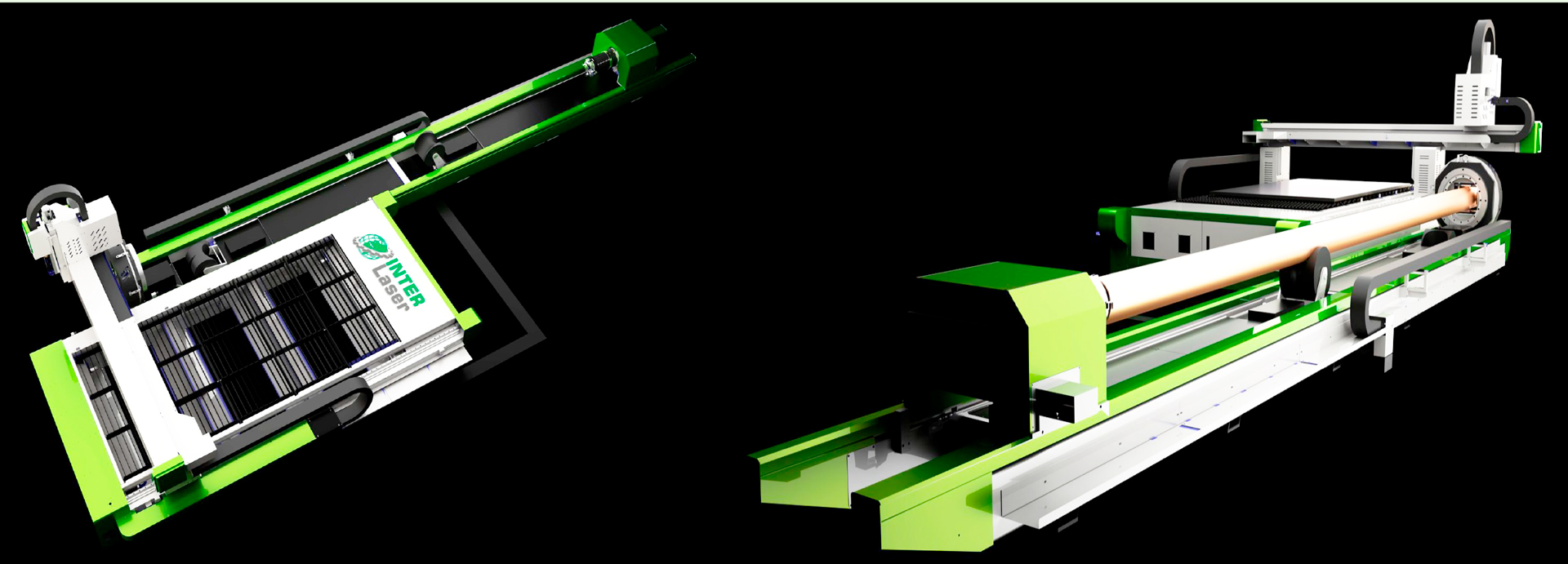

INTERLASER A3T6 — это станок с ЧПУ для пространственной обработки длинномерных изделий. Он не просто вращает заготовку, а позиционирует ее в пространстве и ведет рез по сложной траектории, что и позволяет ему работать с открытыми профилями, которые невозможно обработать на простом оборудовании. Эта возможность значительно расширяет сферу применения станка в металлоконструкциях, строительстве и машиностроении. Комбинированный лазерный станок INTERLASER (ИНТЕРЛАЗЕР) A3T6 3000W Raycus увеличивает максимальную толщину реза в 1,5–2 раза по сравнению с версией на 1,5 кВт. Для одной и той же толщины материала скорость резки у трёхкиловатного станка будет значительно выше. Качество резки у 1500W хорошее на малых и средних толщинах, а у станка с мощностью 3000W то же качество резки лучшее и стабильное на большой толщине.

Технические характеристики лазерного станка

Детальное описание узлов станка

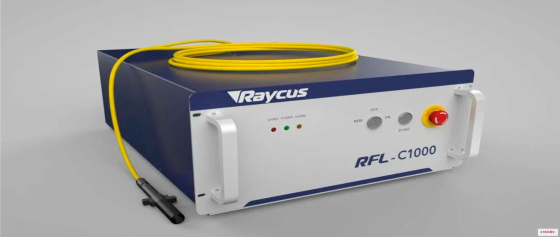

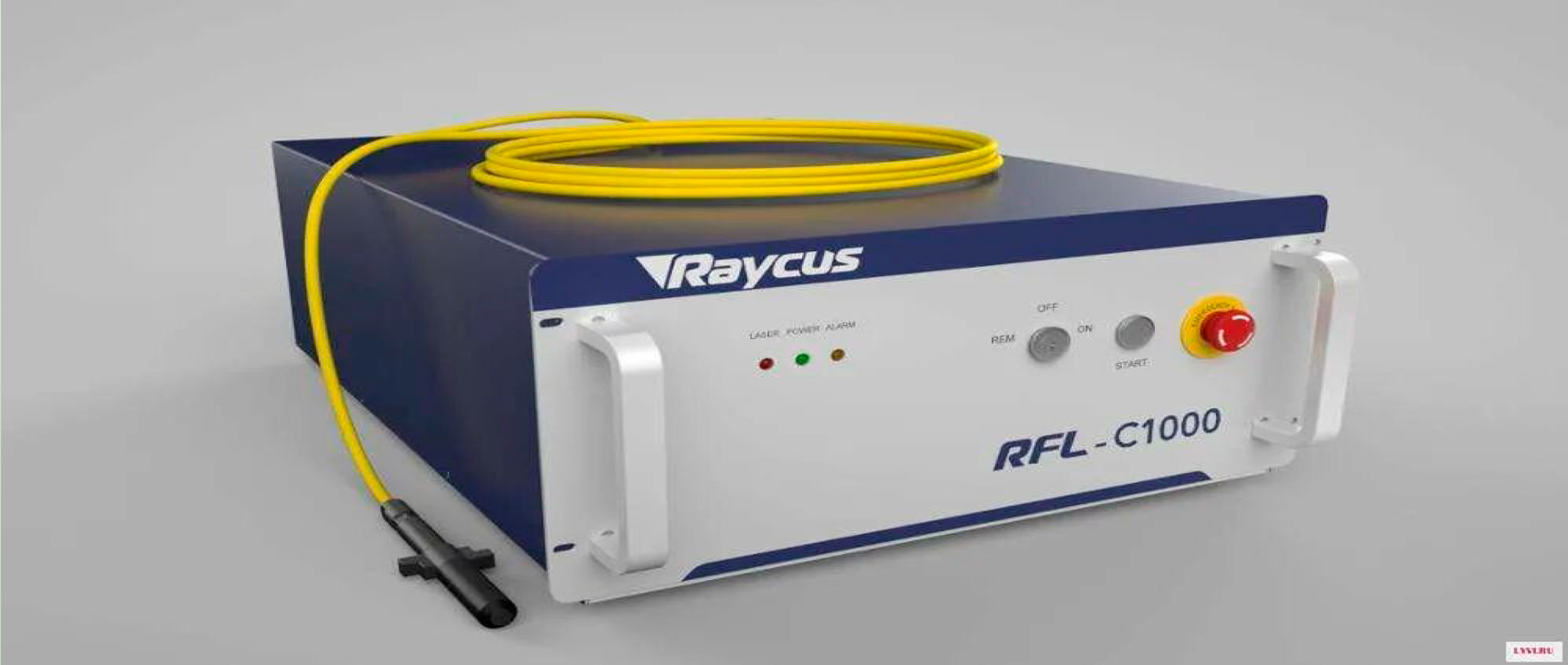

Лазерный источник

• Raycus 3 000 Вт режет сталь до 20 мм, нержавейку до 12 мм с высокой чистотой.
• Сертификация CE подтверждает надёжность и безопасность.
• КПД более 30% снижает эксплуатационные расходы.
• Поддерживает толстые листы и трубы из цветных металлов.
• Ресурс свыше 100 000 часов непрерывной работы.

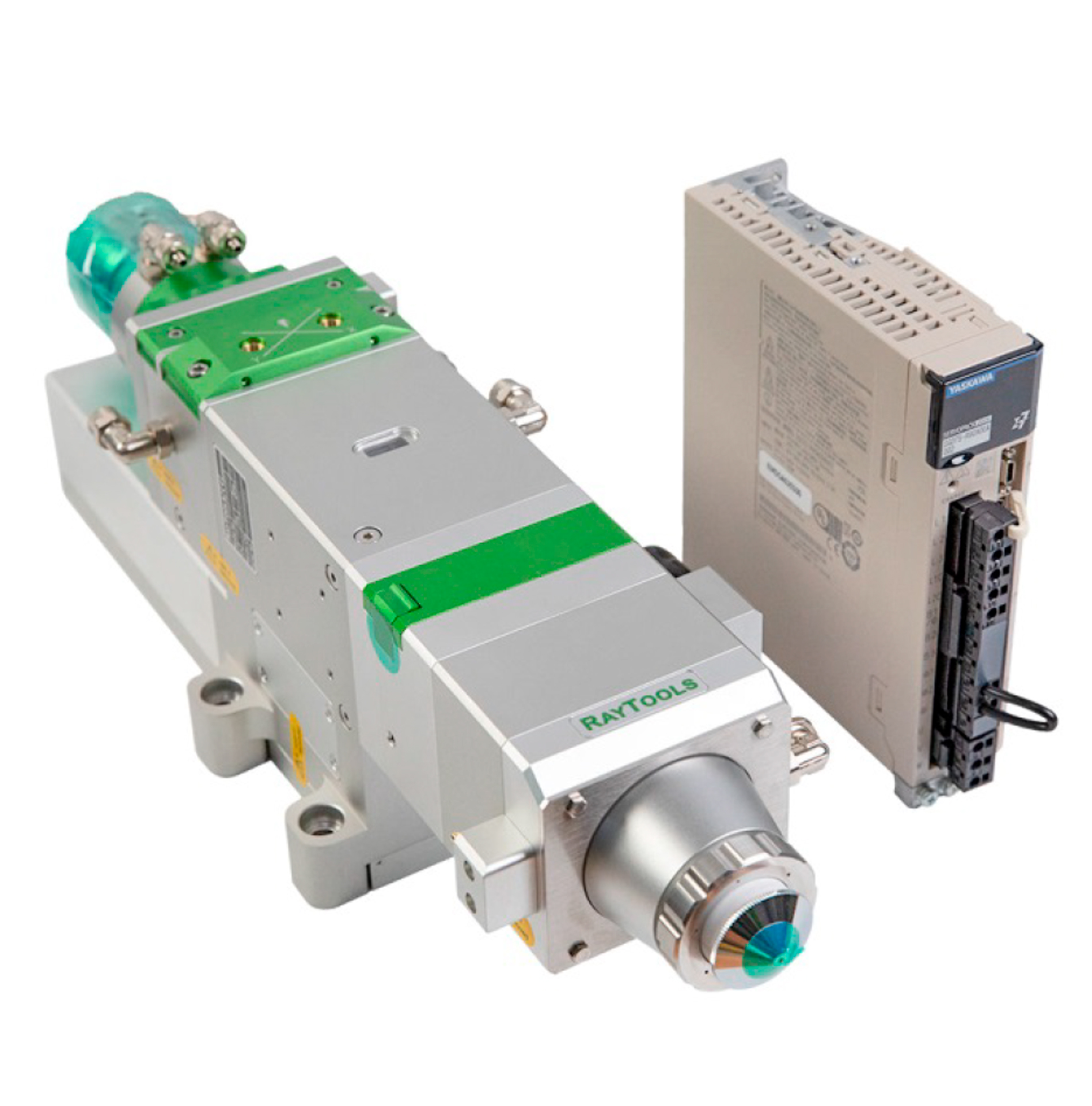

Режущая голова с автофокусом

• RayTools BM110 автоматически подстраивается под толстые материалы.
• Датчик антиколлизии защищает от повреждений при высокой мощности.
• Емкостный контроль высоты обеспечивает стабильный зазор.
• Оптика устойчива к интенсивному загрязнению.

Система управления

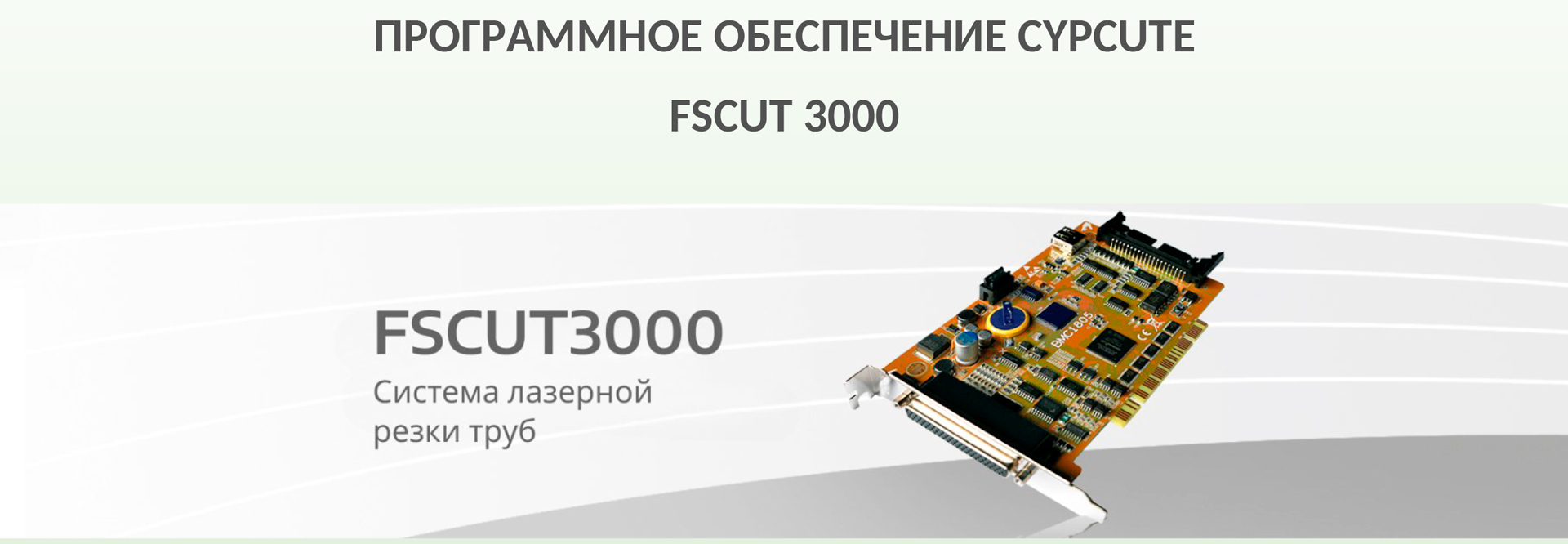

• FSCUT 3000S оптимизирует траектории для листов и труб.
• Автоматическое позиционирование ускоряет запуск партии.
• Русифицированный интерфейс с беспроводным пультом упрощает контроль.
• Интеллектуальная диагностика минимизирует простои.

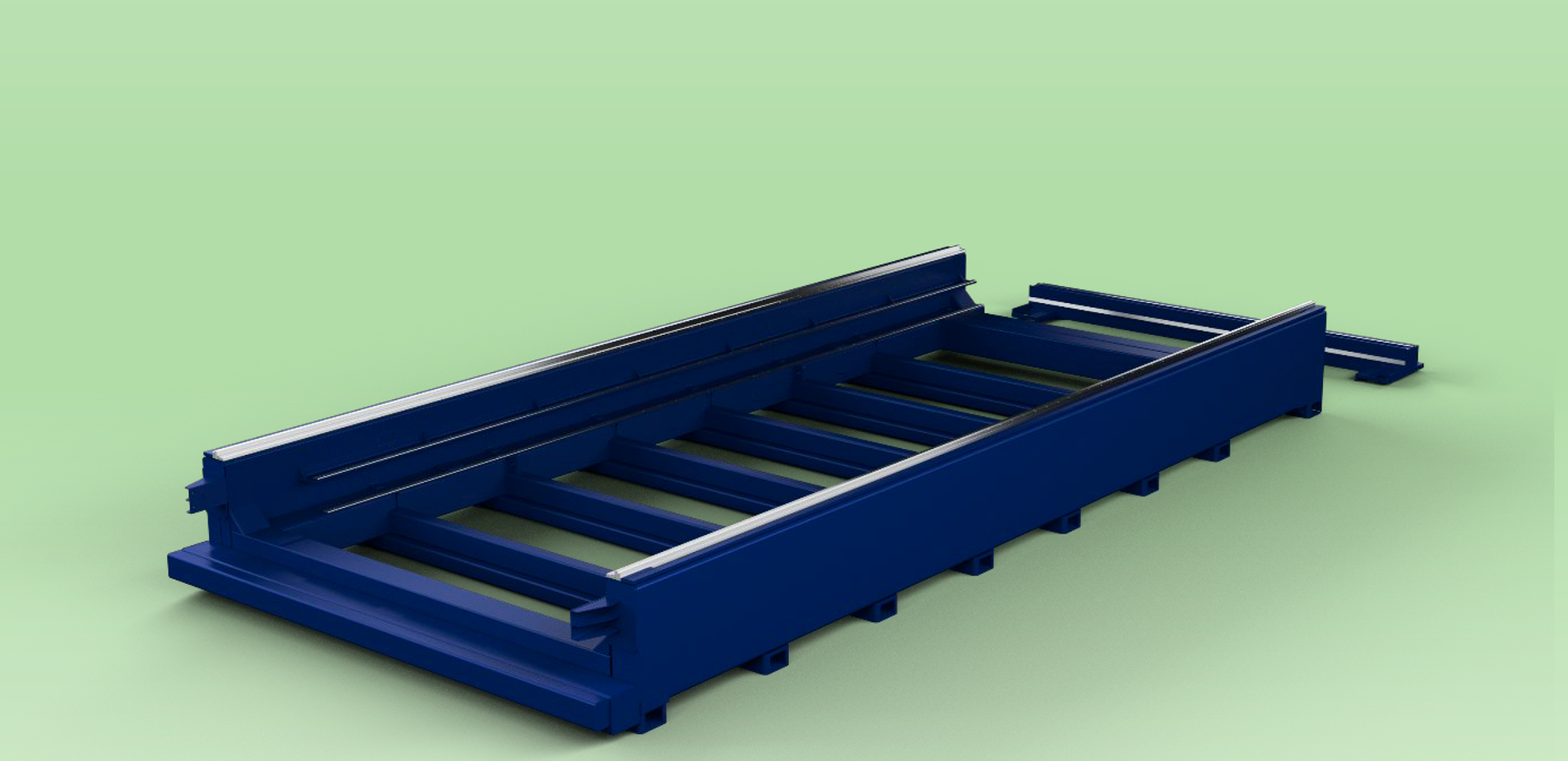

Конструкция

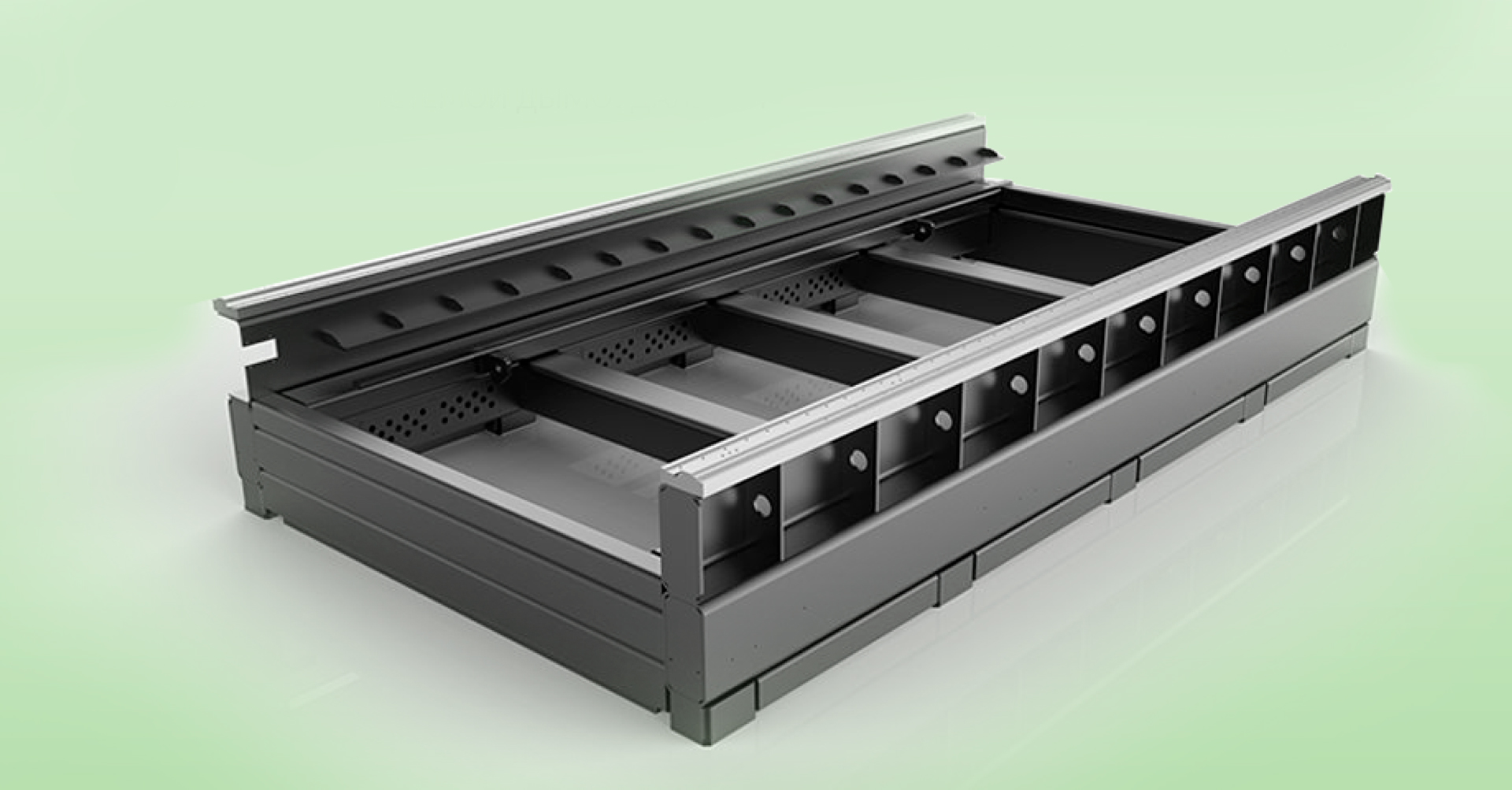

• Цельносварная станина устойчива к нагрузкам до 1 000 кг.
• Зональная вытяжка эффективно удаляет дым при резке толстых листов.
• Система обхода препятствий предотвращает аварии.
• Компактные габариты для средних и крупных цехов.

Привод и перемещение

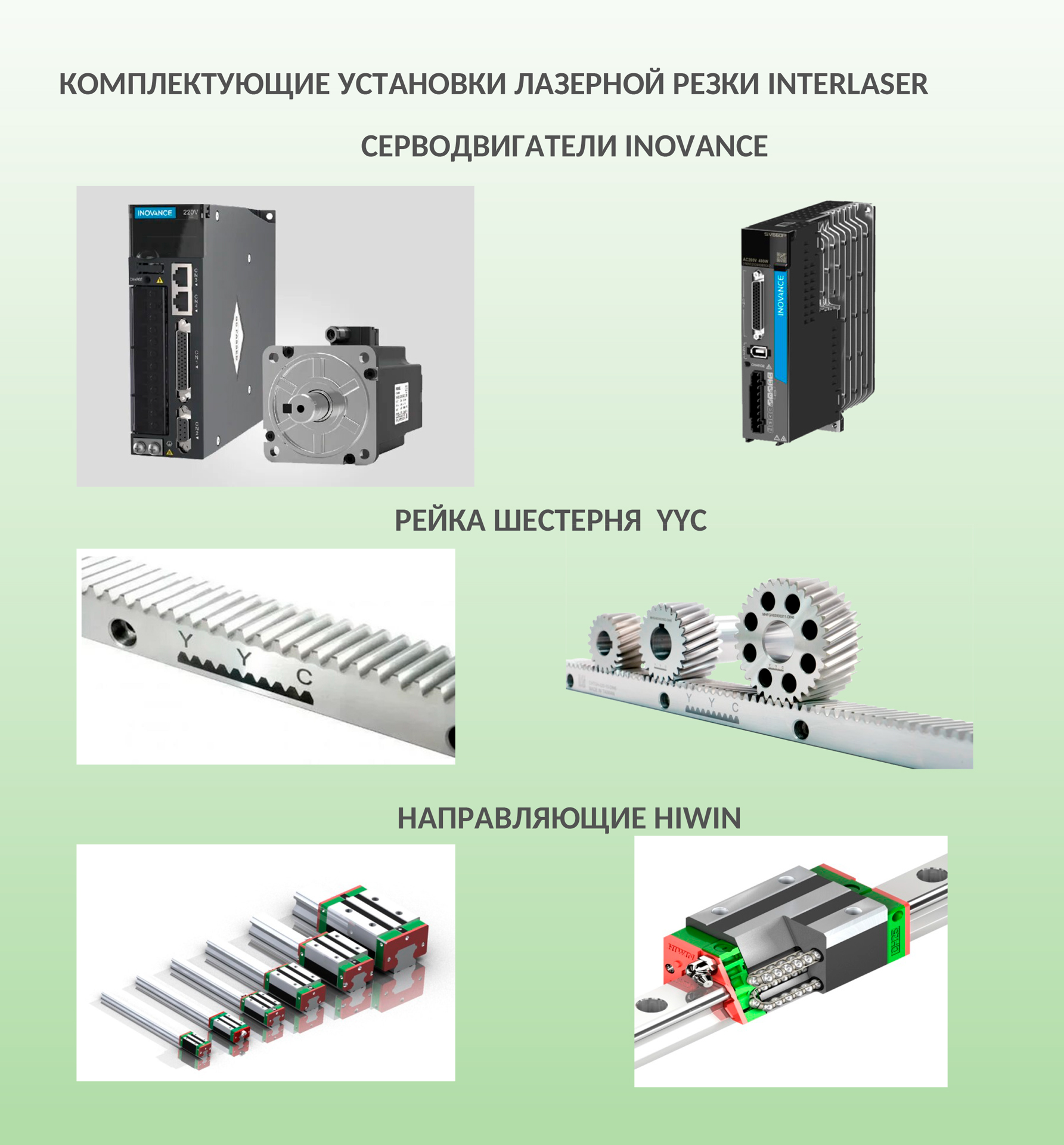

• Серводвигатели Inovance (1 800 Вт по X/Y, 750 Вт по Z) развивают 1,5G.
• Косозубые рейки YYC снижают люфт при интенсивной нагрузке.
• Шарико-винтовая пара по Z гарантирует точность.
• Направляющие HIWIN обеспечивают плавность на 140 м/мин.

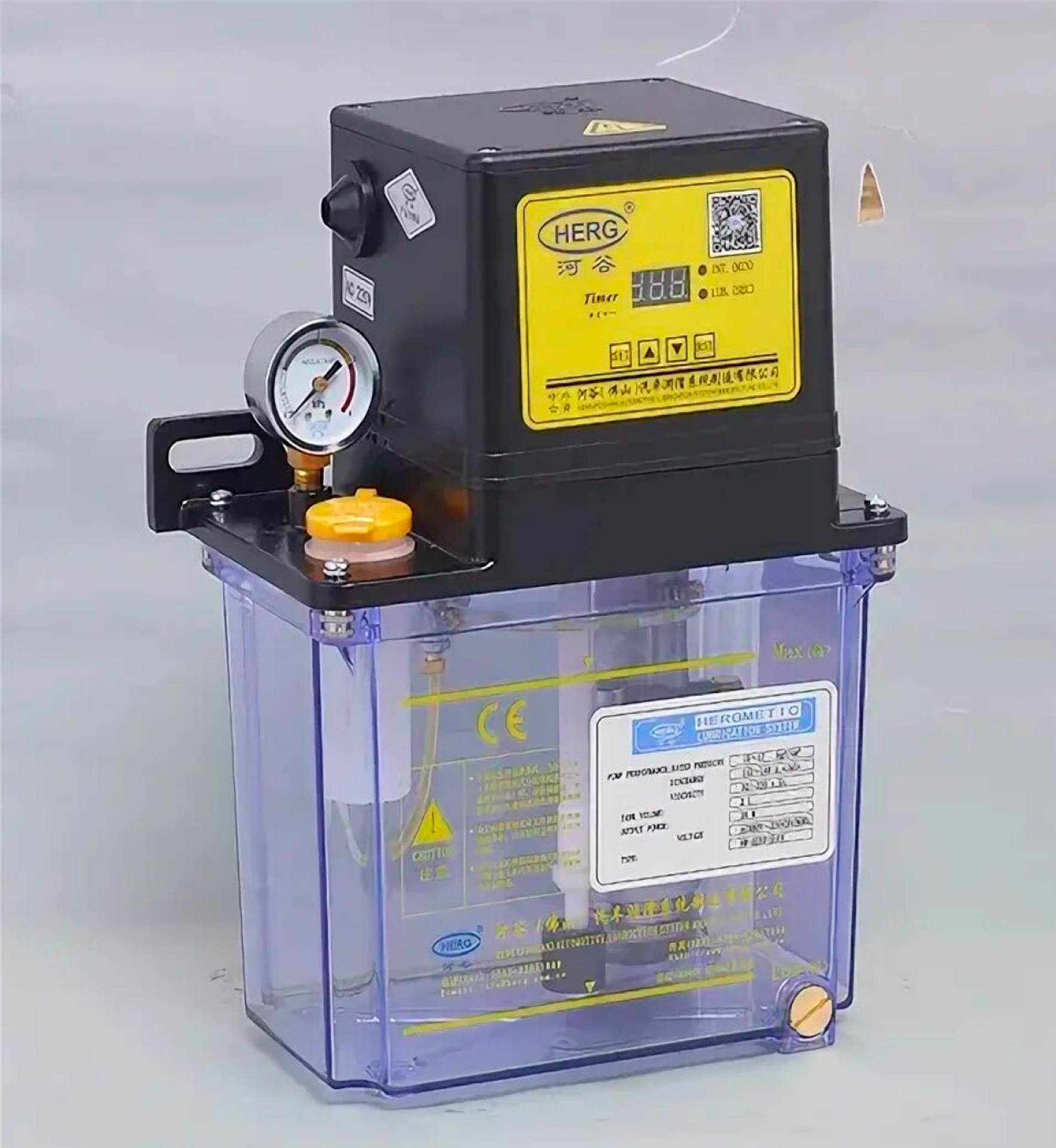

Система охлаждения и смазки

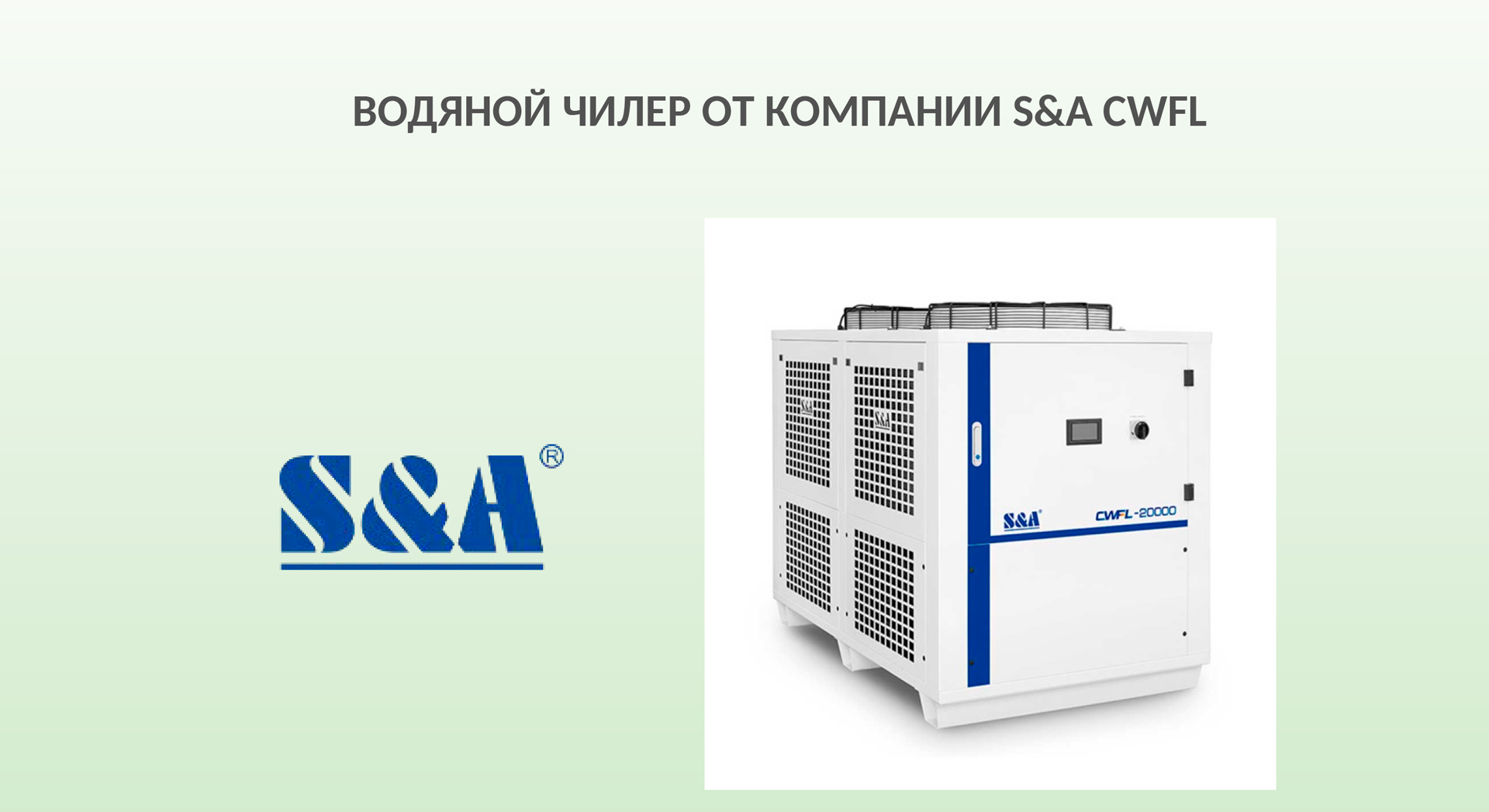

• Чиллер S&A стабилизирует температуру при длительной резке.
• Автоматическая смазка подаётся на все оси без остановок.
• Авторегулировка O2 оптимизирует расход газа.
• Аварийный сигнал низкого давления исключает сбои.

Главные достоинства лазерного станка

1. Мощность: 3 000 Вт для толстостенных материалов.
2. Производительность: 140 м/мин и 1,5G для интенсивной работы.
3. Точность: <0,05 мм/м позиционирования и <0,03 мм повторяемости.
4. Гибкость: Листы 1 500 × 3 000 мм и трубы до 230 мм.
5. Надёжность: Компоненты Raycus, HIWIN, Schneider для тяжёлых условий.

Экономическая эффективность

INTERLASER A3T6 3000W Raycus - комбинированный лазерный станок, цена на который оправдана тем, что такой агрегат подходит для обработки толстолистового металла и длинномерных труб с минимальными отходами. Комбинированный станок для лазерной резки сокращает время на раскрой в 3–4 раза по сравнению с традиционными методами, обеспечивая быструю окупаемость в промышленном производстве.

Дополнительные опции

• Система загрузки труб
• Подвижный люнет
• Приёмный стол для заготовок
• Компрессорная установка
• Стабилизатор напряжения
• Система кондиционирования для электрического шкафа
• Фильтровентиляционная установка
