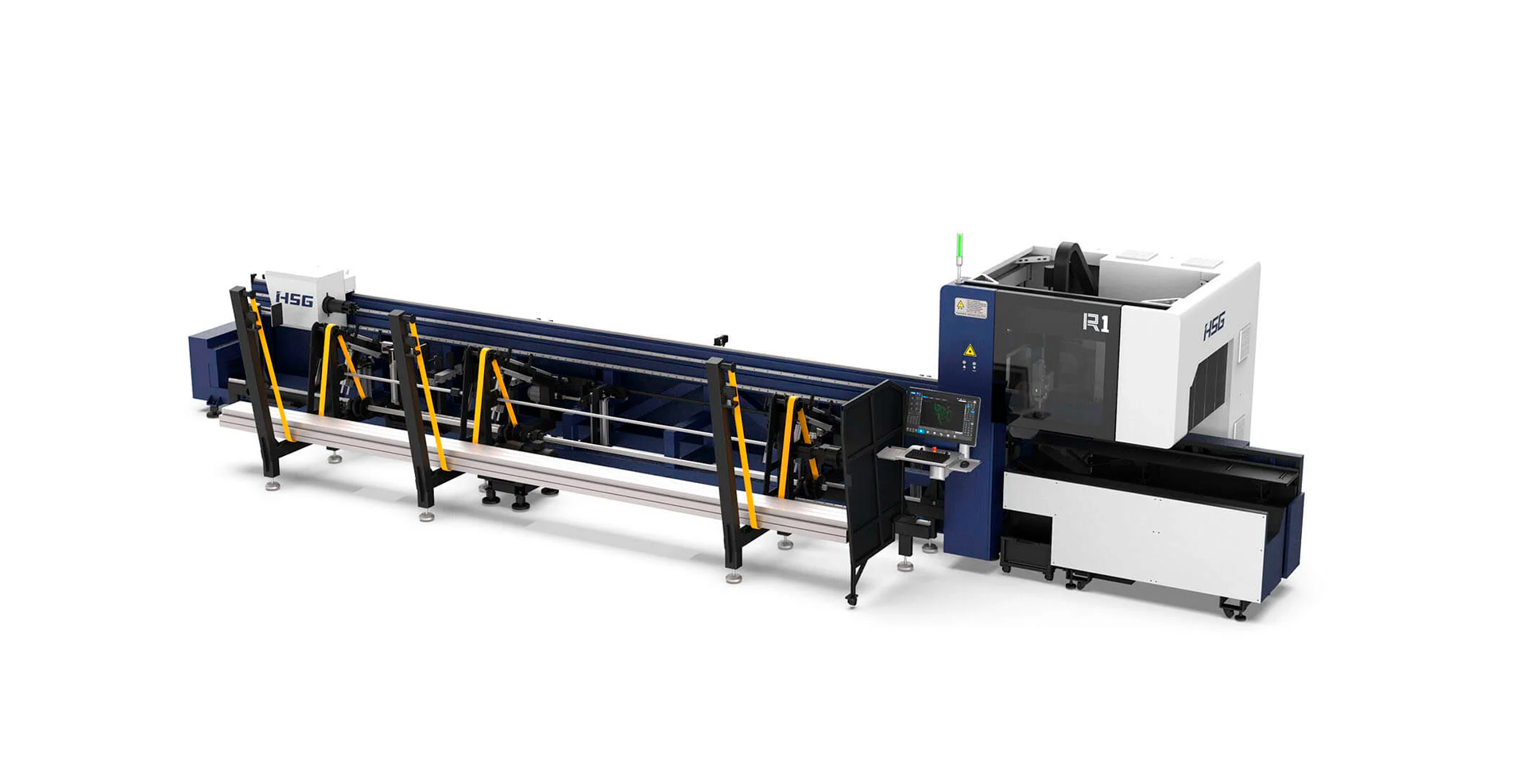

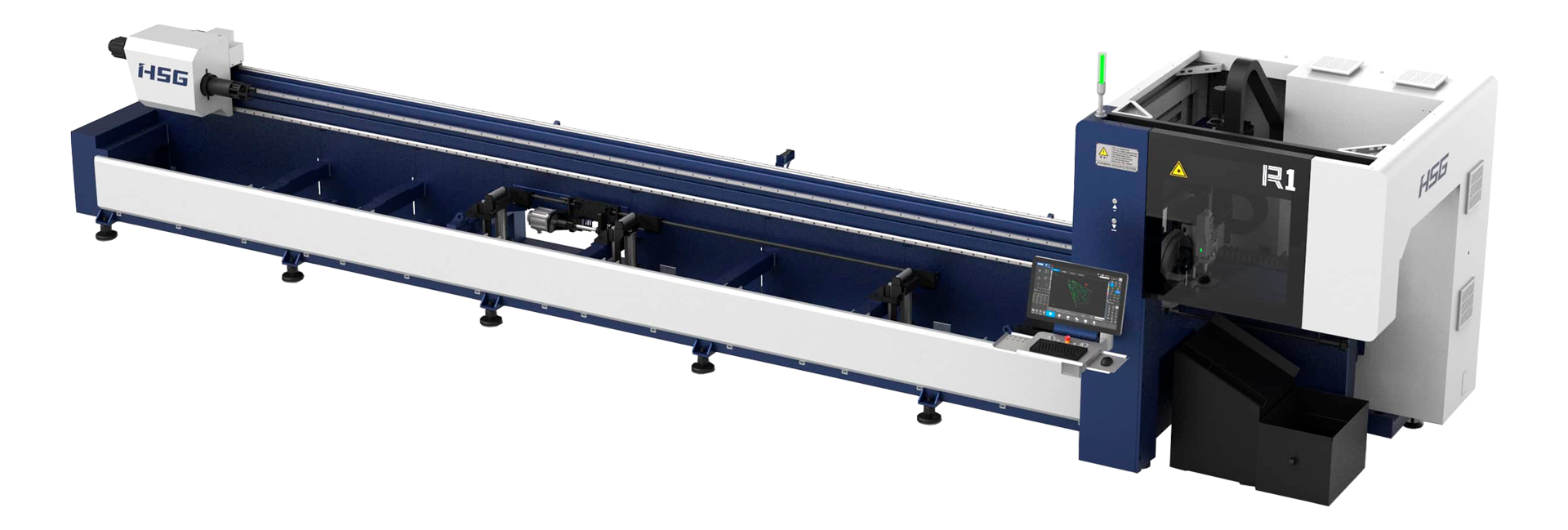

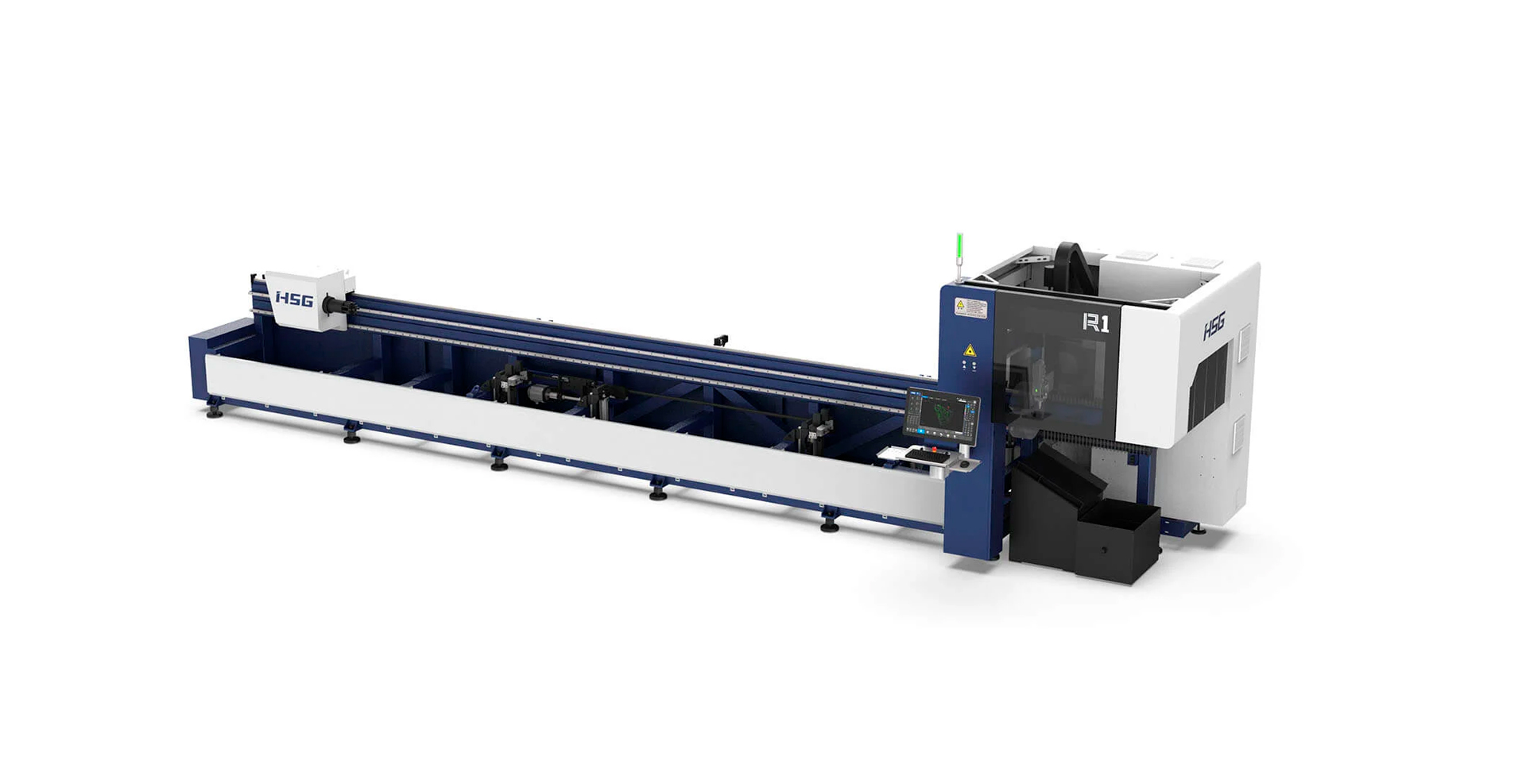

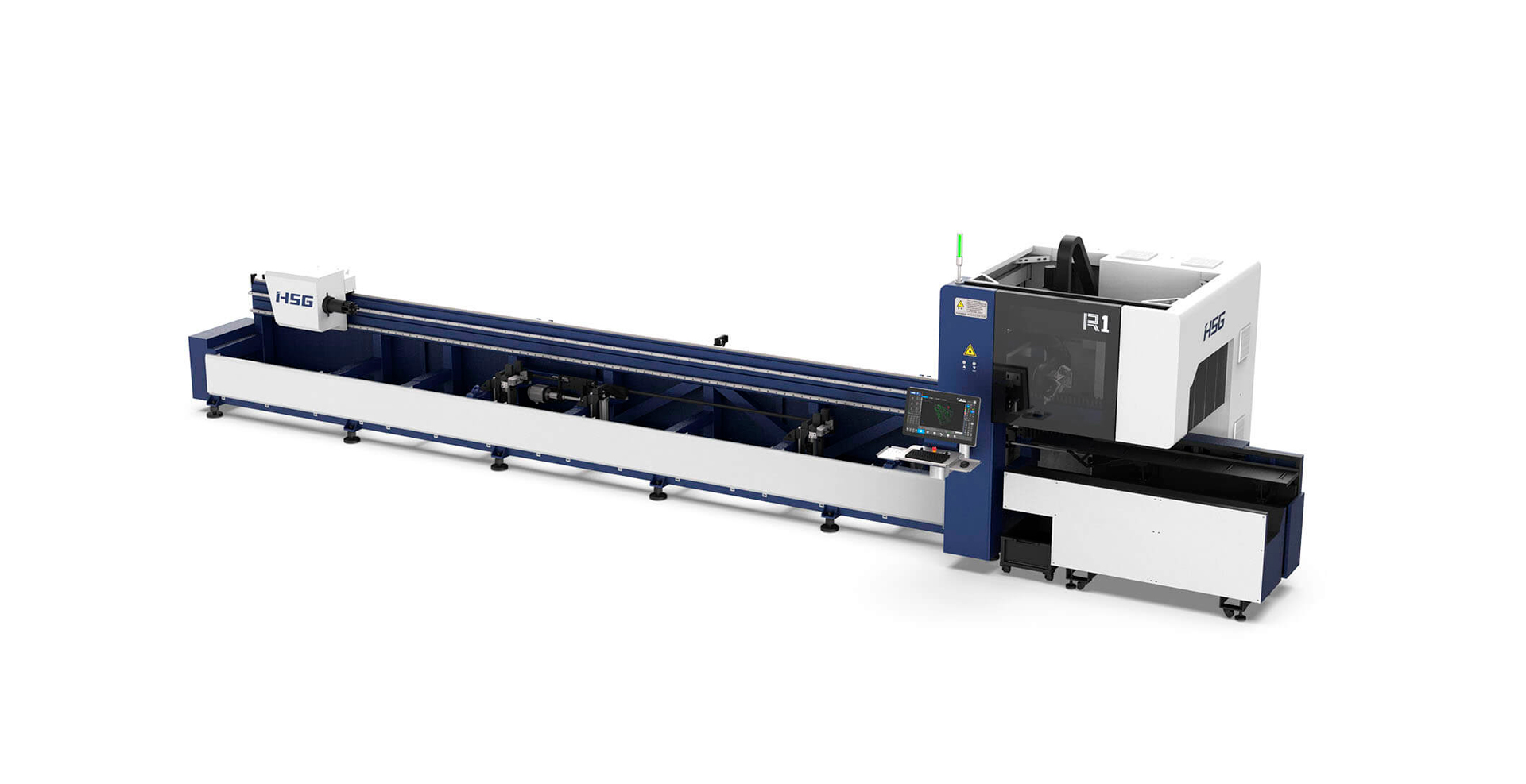

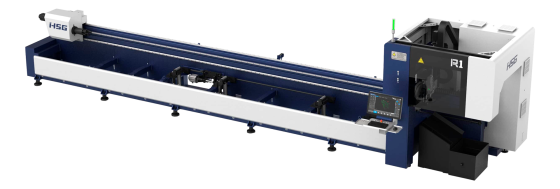

Лазерный труборез HSG HD Laser R1 Raycus

Лазерный труборез HSG HD Laser R1 Raycus — это компактный и высокоскоростной станок для лазерной резки труб с ЧПУ, предназначенный для обработки заготовок длиной до 6 500 мм и диаметром от 8 до 120 мм. Оборудование доступно в нескольких энергетических конфигурациях: 1 500 Вт, 2 000 Вт, 3 000 Вт, 4 000 Вт и 6 000 Вт. Оснащён волоконным лазерным источником Raycus, лазерной головой HSG с интеллектуальной автофокусировкой, системой управления HSGX V2.0, серводвигателями Inovance, направляющими Lapping/DTX/Jingwei, редукторами Motoreducer и чиллером. Станок развивает скорость холостого хода до 150 м/мин, обеспечивает точность позиционирования ±0.05 мм/м и повторяемость ±0.03 мм/м. Станок поддерживает интуитивное управление через встроенный интерфейс.

Назначение и области применения

• Резка круглых, квадратных, прямоугольных и треугольных труб, а также уголков и швеллеров (с дооснащением).
• Изготовление металлоконструкций для строительства, машиностроения, мебельной и рекламной отраслей.
• Обработка заготовок массой до 50 кг с минимальным остатком всего 30 мм.
• Производство сложных профилей с высокой скоростью и точностью благодаря интеллектуальным функциям ЧПУ.

Ключевые функциональные возможности

Преимущества использования

• Высокая производительность: скорость до 150 м/мин и частота вращения патронов до 150 об/мин.
• Минимальный остаток — всего 30 мм — позволяет эффективно использовать дорогостоящий материал.
• Надёжная конструкция из сверхпрочной стали обеспечивает стабильность даже при интенсивной эксплуатации.
• Интеллектуальные функции: многоступенчатая перфорация, автоматическое ускорение на поворотах, компенсация погрешностей.
• Поддержка резки всех распространённых металлов: углеродистая и нержавеющая сталь, алюминий, медь, бронза.

Станок для лазерной резки труб HSG HD Laser R1 — это современное решение для предприятий, которым требуется точный, быстрый и экономичный раскрой труб и профиля. Благодаря компактным габаритам и высокой автоматизации, он идеально подходит как для малого, так и для среднего бизнеса.

Технические характеристики лазерного станка

Детальное описание узлов станка

Лазерный источник

• Источник Raycus — один из самых известных брендов на мировом рынке волоконных лазеров.
• Высокая выходная мощность, отличное качество луча и КПД более 40%.
• Компактная и прочная конструкция упрощает монтаж и обслуживание.
• Доступен в диапазоне от 1 500 до 6 000 Вт, что позволяет подобрать оптимальную конфигурацию под задачи клиента.

Лазерная голова

• Голова HSG разработана с применением японской оптической технологии.
• Автофокусировка с точностью до 0.01 мм обеспечивает стабильное качество реза при смене толщины материала.
• Двойная защита: внутренняя защитная линза и внешняя крышка из нержавеющей стали предотвращают повреждение оптики.
• Привод замкнутого контура внутри головы значительно ускоряет фокусировку по сравнению с аналогами.

Система управления

• HSGX V2.0 — специализированная система ЧПУ с высокой степенью интеграции и стабильной работой.
• Поддержка двух языков: русский и английский.
• Функции: автоматическая раскладка, адаптивный поиск края, библиотека режимов резки, калибровка давления газа, многоступенчатая перфорация.
• Автоматическое ускорение и замедление на поворотах снижает риск прожига и повышает качество контура.

Конструкция

• Станина сварена из сверхпрочной стали с пределом прочности при растяжении более 500 МПа — аналогичный материал используется в шасси Mercedes-Benz.
• Портал выполнен из авиационного алюминия 4-го поколения — лёгкий, жёсткий и устойчивый к вибрациям.
• Каждая станина проходит 6 этапов обработки, включая отжиг для снятия внутренних напряжений.
• Блокировка конусным штифтом исключает люфты при загрузке и резке.

Привод и перемещение

• Серводвигатели Inovance обеспечивают плавное и точное перемещение по всем осям.
• Редукторы Motoreducer и направляющие Lapping/DTX/Jingwei гарантируют долговечность и стабильность даже при ускорении 1.5G.
• Немецкая система передачи уровня DIN6 обеспечивает высокую точность при скорости до 150 м/мин.

Система охлаждения и аспирации

• Водяной чиллер поддерживает стабильную температуру лазерного источника и головы.
• Вентилятор для удаления пыли и дыма входит в стандартную комплектацию.
• Эффективная система аспирации соответствует требованиям промышленной безопасности.

Главные достоинства станка

1. Производительность: Скорость до 150 м/мин и минимальный остаток 30 мм.
2. Универсальность: Подходит для круглых, профильных труб, уголков и швеллеров.
3. Точность: Позиционирование ±0.05 мм/м и повторяемость ±0.03 мм/м.
4. Надёжность: Станина из сверхпрочной стали и проверенные компоненты.
5. Интеллект: Современная система ЧПУ с автоматическими функциями и библиотекой материалов.

Экономическая эффективность

Цена на станок для лазерной резки трубы HD Laser R1 Raycus обеспечивает высокую отдачу за счёт скорости обработки, минимальных отходов и низких эксплуатационных затрат. Благодаря компактности, надёжности и широкому диапазону мощностей, оборудование быстро окупается даже при умеренных объёмах производства. Стабильная конструкция и качественные компоненты значительно снижают совокупную стоимость владения лазером на протяжении всего срока службы.

Стандартная комплектация

• Лазерный источник Raycus (по выбранной мощности)
• Лазерная голова HSG с автофокусом
• Система управления HSGX V2.0
• Чиллер
• Система аспирации
• Защитные очки оператора
• Стартовый комплект расходных материалов и ЗИП
• Программа раскладки HSG-TTN

Опции

• Устройство автоматической загрузки труб (до 20 сек на загрузку)
• Устройство автоматической выгрузки деталей
• Наклонная голова для резки под углом 0–45° (фаска)
• Дооснащение для резки уголков и швеллеров
