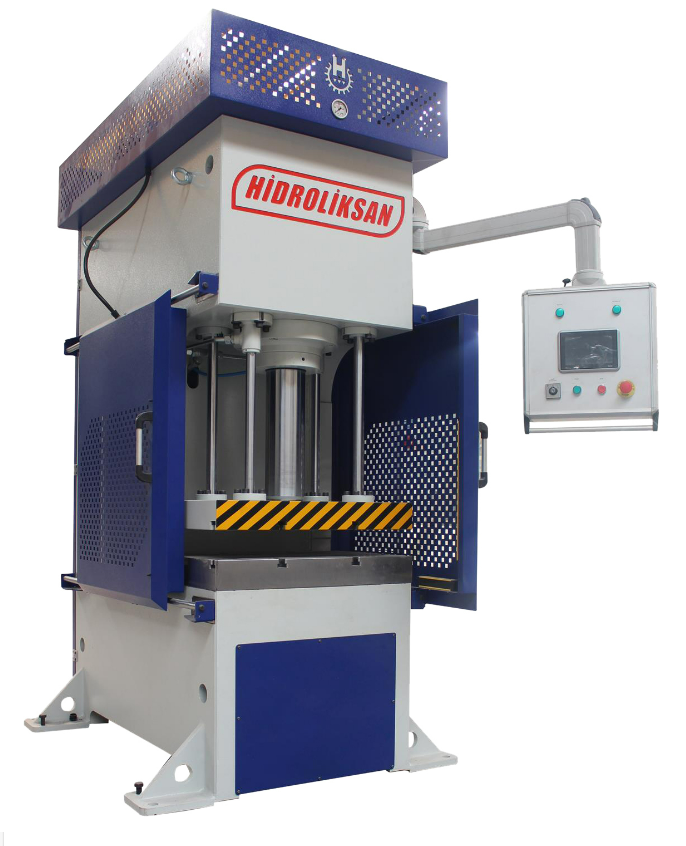

Гидравлический С-образный пресс простого действия CFSS 150

Гидравлический С-образный пресс простого действия CFSS 150 - это мощное индустриальное решение, предназначенное для выполнения широкого спектра кузнечно-прессовых работ. Благодаря открытой с трех сторон С-образной станине, данная установка обеспечивает беспрепятственный доступ к рабочей зоне, что существенно упрощает манипуляции с заготовками и установку габаритной оснастки. Этот агрегат сочетает в себе значительное усилие в 150 тонн и прецизионную точность управления, позволяя эффективно реализовывать задачи по гибке, пробивке, правке и калибровке деталей в условиях серийного производства.

Назначение и технологические возможности

• Выполнение операций холодной штамповки, резки и формообразования металлических листов и профилей.
• Точная запрессовка и демонтаж подшипников, втулок и других элементов конструкций.
• Возможность интеграции в автоматизированные линии благодаря современной системе управления PLC.
• Гибкая настройка параметров хода и давления для обработки материалов с различными физико-механическими свойствами.

Технические характеристики

Детальное описание узлов станка

Конструкция и жёсткость

• Монолитная стальная станина - сварная С-образная рама обладает повышенным коэффициентом жесткости, что минимизирует упругие деформации при работе на пиковых нагрузках в 150 тонн.
• Эргономика рабочей зоны - открытый доступ с трех сторон позволяет обрабатывать сложные детали, габариты которых выходят за пределы стола.
• Вес установки 12 000 кг - внушительная масса корпуса гарантирует абсолютную стабильность и отсутствие паразитных вибраций, влияющих на точность штамповки.

Гидравлическая система и цилиндры

• Основной силовой цилиндр - поршень диаметром 270 мм обеспечивает стабильное нагнетание давления, а хромированное покрытие штока предотвращает коррозию и преждевременный износ уплотнений.
• Вспомогательные цилиндры двойного действия - два дополнительных узла отвечают за ускоренное перемещение ползуна, что существенно сокращает время производственного цикла.
• Компоненты Rexroth - использование гидравлики мирового лидера гарантирует безотказность системы и плавность переключения скоростей.

Система управления и автоматизация

• Интеллектуальный комплекс PLC/NC - управление осуществляется через сенсорную панель Beijer с диагональю 7 дюймов, позволяя программно задавать длину хода и давление.
• Регулировка скоростных режимов - оператор может тонко настраивать скорости опускания и возврата, адаптируя машину под конкретную технологическую карту.
• Электроника Siemens - высококачественная электрическая начинка обеспечивает стабильную работу пресса даже при круглосуточной загрузке.

Главные достоинства станка

1. Производительность: высокие скорости подвода (110 мм/с) и возврата (150 мм/с) максимизируют количество операций в смену.
2. Универсальность: возможность быстрой смены пресс-форм делает агрегат идеальным для многономенклатурного производства.
3. Точность: цифровой контроль параметров исключает человеческий фактор при настройке глубины хода ползуна.
4. Надежность: комбинация усиленной станины и комплектующих от ведущих брендов (Rexroth, Siemens) обеспечивает долгий срок службы.
5. Безопасность: двухкнопочная система управления в автоматическом режиме защищает руки оператора от попадания в опасную зону.

Экономическая эффективность

Купить гидравлический С-образный пресс простого действия CFSS 150 стоит для качественного переоснащения заготовительного или сборочного цеха. Инвестиции в данное оборудование оправдываются за счет высокой скорости выполнения операций и минимальных затрат на техническое обслуживание. Благодаря точности настройки давления на PLC-контроллере, существенно снижается риск повреждения дорогостоящих пресс-форм и брака заготовок. Массивность конструкции в сочетании с передовой гидравликой обеспечивает быструю окупаемость агрегата при выполнении сложных задач по холодной формовке металла.

Стандартная комплектация

• Стальная сварная рама повышенной прочности;
• Система управления PLC/NC с сенсорным дисплеем Beijer 7”;
• Гидравлические узлы производства Rexroth;
• Электрические компоненты марки Siemens;
• Программируемая регулировка давления и длины хода ползуна;
• Хромированные рабочие цилиндры;
• Т-образные пазы в столе для фиксации оснастки;
• Система масляного охлаждения;
• Датчики безопасности и защитные ограждения;
• Ручной и полуавтоматический режимы работы.

Дополнительные опции

• Полностью автоматический режим функционирования;
• Система быстрой загрузки и фиксации пресс-форм;
• Световые барьеры безопасности (световая завеса);
• Индивидуальное изготовление стола под задачи заказчика.
