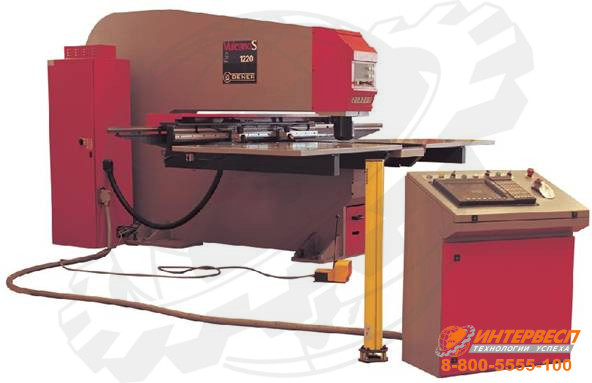

Координатно-пробивочный пресс Vulcano S 1220

Координатно-пробивочный пресс Vulcano S 1220 — это надёжное и точное оборудование с ЧПУ для комплексной обработки листового металла толщиной до 10 мм. Станок способен выполнять пробивку, рубку, пазование, отбортовку и другие операции формовки, обеспечивая высокую производительность даже при мелкосерийном производстве. Благодаря классической одностоечной станине из толстолистовой стали и проверенной гидравлической системе, оборудование сохраняет стабильные параметры на протяжении всего срока службы.

Назначение и области применения

• Изготовление корпусов, панелей, щитов и несущих элементов для электротехнического и машиностроительного оборудования.
• Производство вентиляционных коробов, фасадных конструкций, мебели из металла и рекламных изделий.
• Обработка листов из углеродистой, нержавеющей стали и алюминия толщиной до 10 мм (в ручном режиме).
• Серийное и мелкосерийное производство с минимальными простоем и высокой повторяемостью операций.

Ключевые функциональные возможности

Преимущества использования

• Производительность: до 400 ударов в минуту при пробивке мелких отверстий на тонком листе.
• Точность: позиционирование с погрешностью не более ±0.05 мм — стабильное качество даже при длительной работе.
• Гибкость: поддержка импорта DXF-файлов и работа в 3D-режиме (опционально с FimPunch CAD).
• Надёжность: станина из цельносварной листовой стали, обработанная на ЧПУ-центрах, выдерживает многолетнюю эксплуатацию.
• Эргономика: автоматические прижимы с регулируемым расстоянием от 160 до 1 500 мм, тефлоново-щеточный стол.

Станок сочетает в себе классическую проверенную конструкцию и современное программное обеспечение, что делает его отличным выбором для предприятий, которым важна стабильность, точность и долговечность оборудования.

Технические характеристики

Детальное описание узлов станка

Станина

• Классическая одностоечная конструкция из листовой стали, раскроенной на станке плазменной резки.
• После сварки станина проходит финишную обработку на прецизионных станках для обеспечения жёсткости и геометрической точности.
• Конструкция устойчива к деформациям даже при многолетней эксплуатации в интенсивном режиме.

Система управления

• Индустриальный компьютер с процессором Pentium 233 МГц, 64 МБ ОЗУ, ЖД 10 ГБ.
• Цветной 14-дюймовый ЖК-монитор с разрешением 800×600.
• Операционная система Windows 98 (английская версия).
• Два последовательных порта, параллельный порт, VGA-выход, PS/2 для клавиатуры.
• Блок ЧПУ на базе процессора MOTOROLA 68000 с RAM 512 КБ (120 КБ — энергонезависимая).

Программное обеспечение

• FimPunch Import — поддержка импорта чертежей в формате DXF из AutoCAD.
• FimPunch CAD — полноценная 3D-графическая система для моделирования заготовок (опционально).
• Автоматическая генерация траекторий, оптимизация перемещений, контроль коллизий.

Гидравлическая система

• Максимальное давление — 240 бар, объём масла — 220 л (ISO H46).
• Пробивочная головка с быстросъёмным цилиндром — возможна замена даже после многих лет эксплуатации.
• Стабильное усилие и плавный ход обеспечивают чистую пробивку без заусенцев.

Рабочий стол и прижимы

• Тефлоново-щеточный стол снижает трение и защищает лист от царапин.
• Два автоматических прижима с регулируемым расстоянием от 160 до 1 500 мм.
• Контейнер для сбора обрезков входит в стандартную комплектацию.

Безопасность

• Фотоэлектрический контур безопасности (дополнительный модуль).
• Двухручное управление и педаль для пуска операции.
• Аварийная остановка на передней панели и выносной кнопке.

Главные достоинства станка

1. Точность: ±0.05 мм — стабильное качество даже при длительной работе.
2. Производительность: до 400 ударов в минуту — высокая скорость обработки.
3. Надёжность: станина из цельносварной стали и проверенная гидравлика.
4. Гибкость: поддержка DXF и 3D-моделирования (опционально).
5. Долговечность: компоненты рассчитаны на эксплуатацию в течение десятилетий.

Экономическая эффективность

Vulcano S 1220 — координатно-пробивной пресс с ЧПУ, купить который выгодно как для малого, так и для крупного производства. Благодаря высокой скорости обработки, минимальным простою и надёжной конструкции, оборудование быстро окупается даже при умеренных объёмах выпуска. Низкие затраты на обслуживание и совместимость с распространёнными форматами чертежей дополнительно снижают совокупную стоимость владения на протяжении всего срока службы.

Стандартная комплектация

• Руководство по эксплуатации и каталог запчастей (на русском языке)
• Набор ключей для технического обслуживания
• Контейнер для металлических отходов
• Педаль управления
• Гидравлическое масло ISO H46 (220 л)
• Тефлоново-щеточный стол
• Система индексации инструмента по оси X
• Система питания и управления многопозиционным инструментом
• Программное обеспечение FimPunch Import

Дополнительные опции

• Программное обеспечение FimPunch CAD (3D-моделирование)
• Фотоэлектрический контур безопасности
• Дополнительные прижимы листа
• Специальный инструмент по чертежам заказчика
