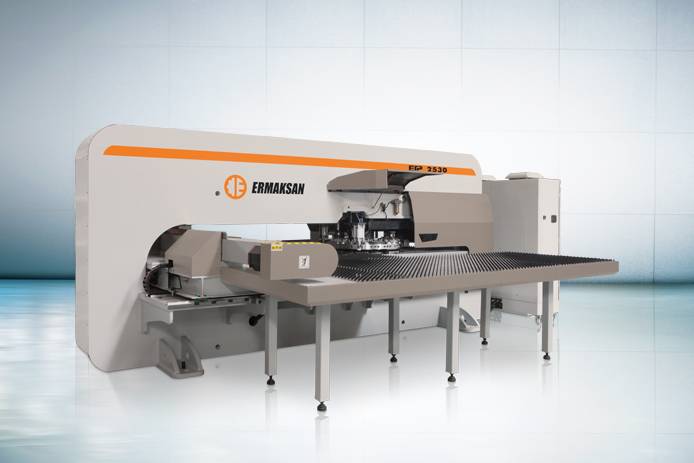

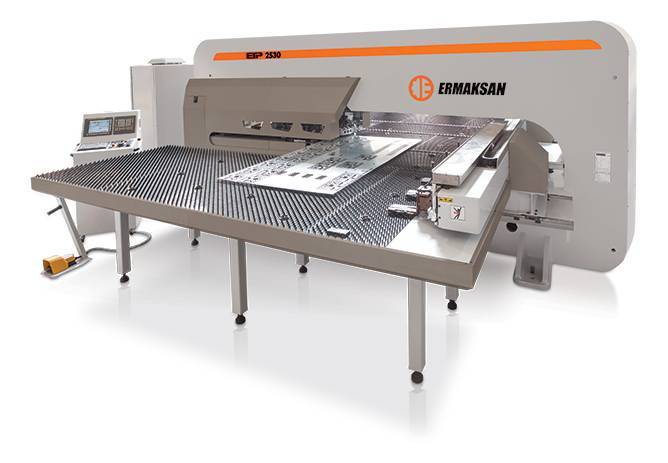

Координатно-пробивной пресс ERMAKSAN серии ETP

Координатно-пробивной пресс ERMAKSAN серии ETP - это высокопроизводительное оборудование с ЧПУ для комплексной обработки листового металла. Станки серии ETP предназначены для выполнения широкого спектра операций: от классической пробивки отверстий до сложных операций формовки — рубки, пазов, отбортовки, пуклёвки, изготовления жалюзи и замков. Благодаря современной системе управления FANUC 31i-PB и модульной конструкции, прессы ERMAKSAN ETP обеспечивают высокую точность, стабильность и гибкость в условиях как мелкосерийного, так и массового производства. Оборудование разработано с учётом требований российских предприятий и адаптировано к интенсивной эксплуатации в промышленных условиях.

Назначение и области применения

• Изготовление корпусов, панелей, электрощитов, вентиляционных коробов и элементов систем HVAC.
• Производство деталей для машиностроения, приборостроения, энергетики и строительства.
• Обработка листов из углеродистой, нержавеющей стали и алюминия толщиной до 6,3 мм (в зависимости от модели).
• Выполнение сложных комбинированных операций за один установ без переоснастки.

Ключевые функциональные возможности

Преимущества использования

• Высокая производительность — до 1 200 ударов в минуту и быстрое позиционирование инструмента.
• Многофункциональность — сочетание пробивки, формовки и резки в одном цикле.
• Простота программирования — понятный интерфейс ЧПУ и поддержка CAD/CAM-систем.
• Надёжность — компоненты FANUC, усиленная станина и система охлаждения гидравлики.
• Безопасность — полное ограждение рабочей зоны, опционально — световые барьеры соответствия CE.

Координатно-пробивной пресс ERMAKSAN серии ETP — это решение для предприятий, которым требуется гибкое, точное и производительное оборудование для обработки листового металла. Станок сочетает в себе передовые технологии, проверенную надёжность и удобство эксплуатации.

Технические характеристики серии ETP

Детальное описание узлов станка

Система ЧПУ FANUC 31i-PB

• Индустриальный контроллер с сенсорным дисплеем и русскоязычным интерфейсом.
• Поддержка импорта чертежей, автоматического расчёта траектории и коллизий.
• Возможность редактирования программ в реальном времени прямо на станке.
• Высокая надёжность и совместимость с современными CAD/CAM-системами.

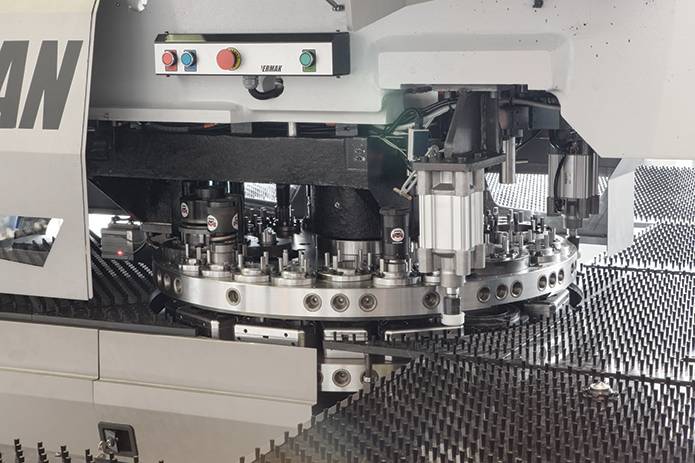

Инструментальный револьверный барабан

• Доступны конфигурации на 27 или 33 станции.
• Комбинированные фиксированные и поворотные позиции (до 360°).
• Поддержка инструмента диаметром от 1,6 мм до 88,9 мм (станции A–D).
• Смена инструмента за 0,3 секунды — минимизация простоев.

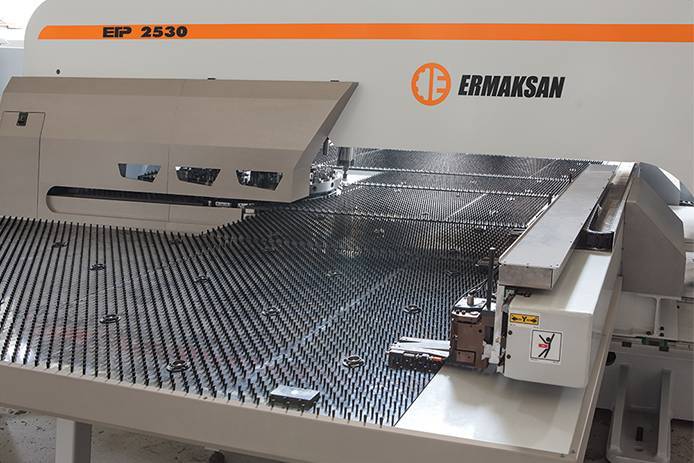

Рабочий стол и система прижима

• Щеточно-роликовая поверхность снижает трение и защищает лист от царапин.
• Три автоматических прижима обеспечивают надёжную фиксацию заготовки при высоких нагрузках.
• Доступны четыре формата стола под разные задачи производства.

Привод и точность

• Сервомоторы и ШВП FANUC обеспечивают позиционирование с точностью до 0,025 мм.
• Скорость перемещения — до 100 м/мин, что сокращает вспомогательное время.
• Плавное ускорение и торможение исключают вибрации и смещение листа.

Главные достоинства станка

1. Гибкость: подходит для изготовления как простых, так и сложных деталей.
2. Скорость: высокая частота ударов и быстрая смена инструмента.
3. Точность: жёсткая конструкция и компоненты FANUC обеспечивают стабильное качество.
4. Интеграция: легко встраивается в автоматизированные линии и ИПС.
5. Надёжность: проверенная промышленная архитектура и защита от перегрузок.

Экономическая эффективность

ERMAKSAN серии ETP — координатно-пробивные прессы с ЧПУ, купить которые выгодно как для малого, так и для крупного бизнеса. Благодаря высокой производительности, минимальным простою и возможности выполнения нескольких операций за один цикл, оборудование быстро окупается даже при умеренной загрузке. Надёжные компоненты FANUC и продуманная конструкция снижают расходы на обслуживание и продлевают срок службы станка на годы.

Стандартная комплектация

• Система ЧПУ FANUC 31i-PB на выносной панели управления
• Щеточно-роликовый рабочий стол (на выбор: 2 000×1 250, 2 500×1 250, 2 500×1 500 или 3 000×1 500 мм)
• Усилие 20 или 30 тонн (в зависимости от формата)
• 3 автоматических прижима листа
• Ножная педаль управления
• Программное обеспечение Metalix или Lantek
• Система автоматической смазки инструмента
• Система продувки инструмента сжатым воздухом
• Цифровой индикатор температуры масла
• Система охлаждения гидравлической станции
• Контейнер для сбора обрезков с ловушкой
• Полное защитное ограждение по периметру станка
• Револьверный барабан на 27 или 33 инструментальных станции

Дополнительные опции

• Комплект специального инструмента по требованиям заказчика
• Световой защитный барьер (для соответствия стандарту CE)
• Дополнительные прижимы листа
• Увеличенный рабочий стол (по согласованию)
• Адаптеры для инструментальных станций (B, C, D)
• Специализированный инструмент для обработки нержавеющей стали
• Дополнительные лицензии ПО Metalix/Lantek для рабочих мест проектировщиков
