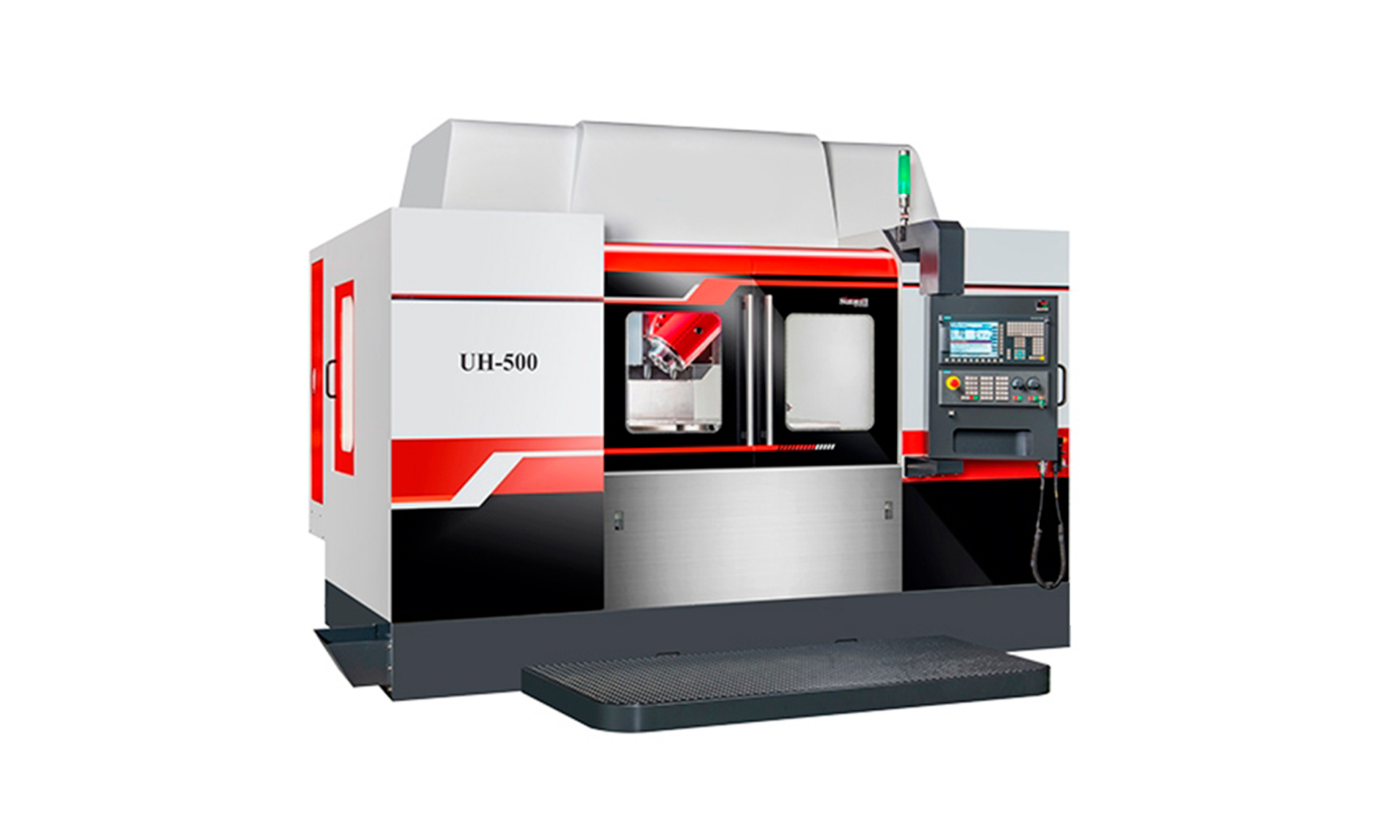

Пятиосевой фрезерный обрабатывающий центр UH-500

Пятиосевой фрезерный обрабатывающий центр UH-500 - это высокоточное оборудование для многогранной обработки сложных деталей из чёрных и цветных металлов, а также сплавов. Станок оснащён поворотной шпиндельной головой и встроенным поворотным столом, что позволяет выполнять одновременную пятикоординатную обработку без переустановки заготовки. Благодаря частоте вращения шпинделя до 15 000 об/мин, мощности 18,5 кВт и линейным оптическим датчикам, центр обеспечивает исключительную точность даже при изготовлении аэрокосмических компонентов, пресс-форм и энергетического оборудования.

Назначение и области применения

• Изготовление деталей для авиационной и космической промышленности.
• Производство пресс-форм, штампов и оснастки сложной геометрии.
• Обработка компонентов для энергетики, нефтегазового и медицинского оборудования.
• Серийное и единичное производство изделий с 3D-профилями и пространственными поверхностями.

Ключевые функциональные возможности

Преимущества использования

• Высокая жёсткость - литая чугунная станина выдерживает интенсивные нагрузки.
• Точность - оптические линейки и система термостабилизации исключают погрешности.
• Производительность - ускоренные подачи до 30 м/мин и АСИ за 2–3 секунды.
• Удобство - удалённая диагностика, автоматическая смазка, кондиционер электрошкафа.
• Надёжность - компоненты Siemens, Heidenhain, Fanuc и SKF.

Обрабатывающий центр UH-500 сочетает передовые технологии и промышленную надёжность. Он подходит как для единичного, так и для серийного производства, где важны сложность геометрии, повторяемость и минимальные простои.

Технические характеристики станка

Детальное описание узлов станка

Станина и конструкция

• Жёсткая литая станина из специального чугуна - обеспечивает устойчивость и гасит вибрации.
• Термообработка для снятия внутренних напряжений - повышает долговечность и стабильность геометрии.
• Отсутствие необходимости в фундаменте - станок устанавливается на ровный пол и крепится анкерами.

Шпиндель и инструментальная система

• Моторшпиндель с прямым приводом - минимум люфтов и максимальная точность.
• Масляное охлаждение - поддерживает постоянную температуру и исключает тепловую деформацию.
• Автоматическая смена инструмента - 24 позиции, время замены менее 3 секунд.
• Опционально - подача СОЖ через центр шпинделя (до 70 бар).

Управление и безопасность

• Система ЧПУ Siemens 840D - поддержка 3D-визуализации, моделирования и онлайн-коррекции.
• Линейные оптические датчики по осям B и C - обратная связь для максимальной точности.
• Кондиционер электрошкафа - стабильная работа электроники при любых условиях.
• Защитная кабина и сигнальная лампа - безопасность оператора и чистота производства.

Главные достоинства станка

1. Многоосевая обработка: 5 осей одновременно - сложные формы без переустановки.
2. Точность: оптические линейки и термостабилизация - микронная точность.
3. Производительность: высокие подачи и АСИ - минимум простоев.
4. Надёжность: чугунная станина, Siemens, SKF - многолетняя служба без капремонта.
5. Эргономика: удалённая диагностика, автоматическая смазка, удобный интерфейс.

Экономическая эффективность

Купить пятиосевой фрезерный обрабатывающий центр UH-500 стоит, поскольку он объединяет функции универсального станка и высокопроизводительного центра в одном корпусе. Благодаря одновременной пятикоординатной обработке, автоматической смене инструмента и высокой скорости подач, оборудование минимизирует трудозатраты, сокращает цикл изготовления и исключает брак. Для предприятий, выпускающих детали для авиастроения, энергетики или пресс-формы, это решение с быстрой окупаемостью и многолетним сроком службы.

Комплектация

• Чугунная литая станина с усиленными рёбрами жёсткости
• Система ЧПУ Siemens 840D с цветным дисплеем
• Моторшпиндель 15 000 об/мин, BBT-40
• Автоматическая смена инструмента (24 позиции)
• Поворотный стол и поворотная шпиндельная голова
• Линейные оптические датчики по осям B и C
• Шнековый конвейер удаления стружки
• Масляное охлаждение шпинделя и СОЖ
• Автоматическая система смазки направляющих
• Кондиционер электрошкафа
• Защитная кабина и сигнальная лампа
• Пневмо- и СОЖ-пистолеты

Дополнительные опции

• Подача СОЖ через центр шпинделя (20 / 70 бар)
• Инструментальный магазин на 30 позиций
• Масляное охлаждение ШВП по осям X и Y
• Система измерения инструмента Renishaw (TS27R, NC4, OMP60)
• Ленточный конвейер стружки
• Оптическая линейка по оси C
