Фрезерно-расточной станок с ЧПУ для спецтехники BOSM (заказной / нестандартный)

Китай

Модели серии

CNC CN2063 CN1931 CN864

Мощность шпинделя 22, шпиндель 3 - 37
Количество шпинделей 4
Максимальный размер заготовки (Д×Ш) 3 600 × 2 200 × 1 000
Размер рабочего стола (Д×Ш) 3 600 × 2 200

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

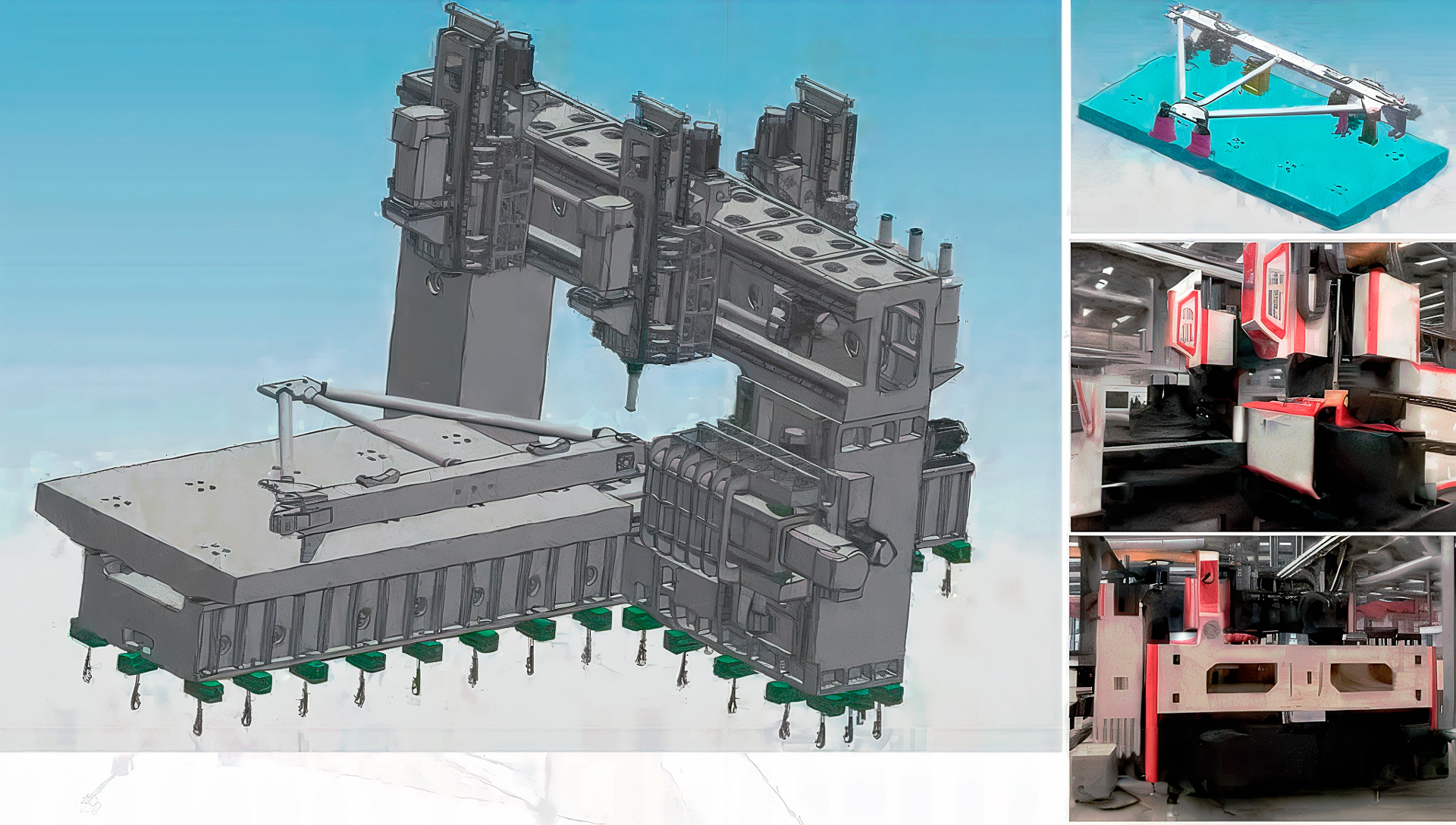

Фрезерно-расточной станок с ЧПУ для спецтехники BOSM (заказной / нестандартный) - портальный многошпиндельный комплекс для точной обработки крупногабаритных узлов. Открытая рамная схема упрощает крановую загрузку и сохраняет жёсткость при тяжёлых режимах.

Назначение и области применения

Фрезерование и расточка рам, корпусных элементов и узлов дорожно-строительной техники.
Обработка деталей размером до 3 600 × 2 200 × 1 000 мм.
Адаптация кинематики и мощности под индивидуальные чертежи заказчика.
Интеграция в цеха тяжёлого машиностроения с многошпиндельной конфигурацией.

Ключевые функциональные возможности

Функция	Описание
Многошпиндельная система	4 независимых вертикальных суппорта (3×22 кВт, 1×37 кВт)
Рабочая зона	Стол 3 600 × 2 200 мм, высота обработки до 1 000 мм
Режимы резания	Сверление φ2–φ70 мм, нарезка резьбы M3–M32
Шпиндельные приводы	Конус BT50, скорость 30–3 000 / 30–6 000 об/мин
Портальная кинематика	Вертикальные суппорты на жёстких направляющих для длинных ходов

Преимущества использования

Универсальность операций: Четыре головки позволяют выполнять разные переходы параллельно, сокращая такт выпуска.
Мощностной запас: Серводвигатели до 37 кВт уверенно работают с твёрдыми сплавами и массивным съёмом.
Проектная гибкость: Конструкция проектируется под конкретные детали, исключая лишние затраты.
Масштабируемость: Габаритный стол вмещает крупные рамы и корпусные элементы без переустановок.
Надёжная кинематика: Усиленные вертикальные суппорты обеспечивают стабильность при интенсивных нагрузках.

Агрегат BOSM сочетает скоростную обработку, точное позиционирование и открытую архитектуру, становясь практичным решением для предприятий, выпускающих ответственные узлы спецтехники.

Технические характеристики станка

Характеристика	Значение
Модель	Customized CNC Boring&Milling Machine For Construction Machinery Parts
Макс. размер заготовки (Д×Ш×В)	3 600 × 2 200 × 1 000 мм
Размер рабочего стола (Д×Ш)	3 600 × 2 200 мм
Конус шпинделя	BT50
Максимальный диаметр сверления	φ2–φ70 мм
Максимальный диаметр нарезания резьбы	M3–M32
Скорость шпинделей 1, 2, 4	30–3 000 об/мин
Мощность шпинделей 1, 2, 4	22 кВт
Скорость шпинделя 3	30–6 000 об/мин
Мощность шпинделя 3	37 кВт

Детальное описание узлов станка

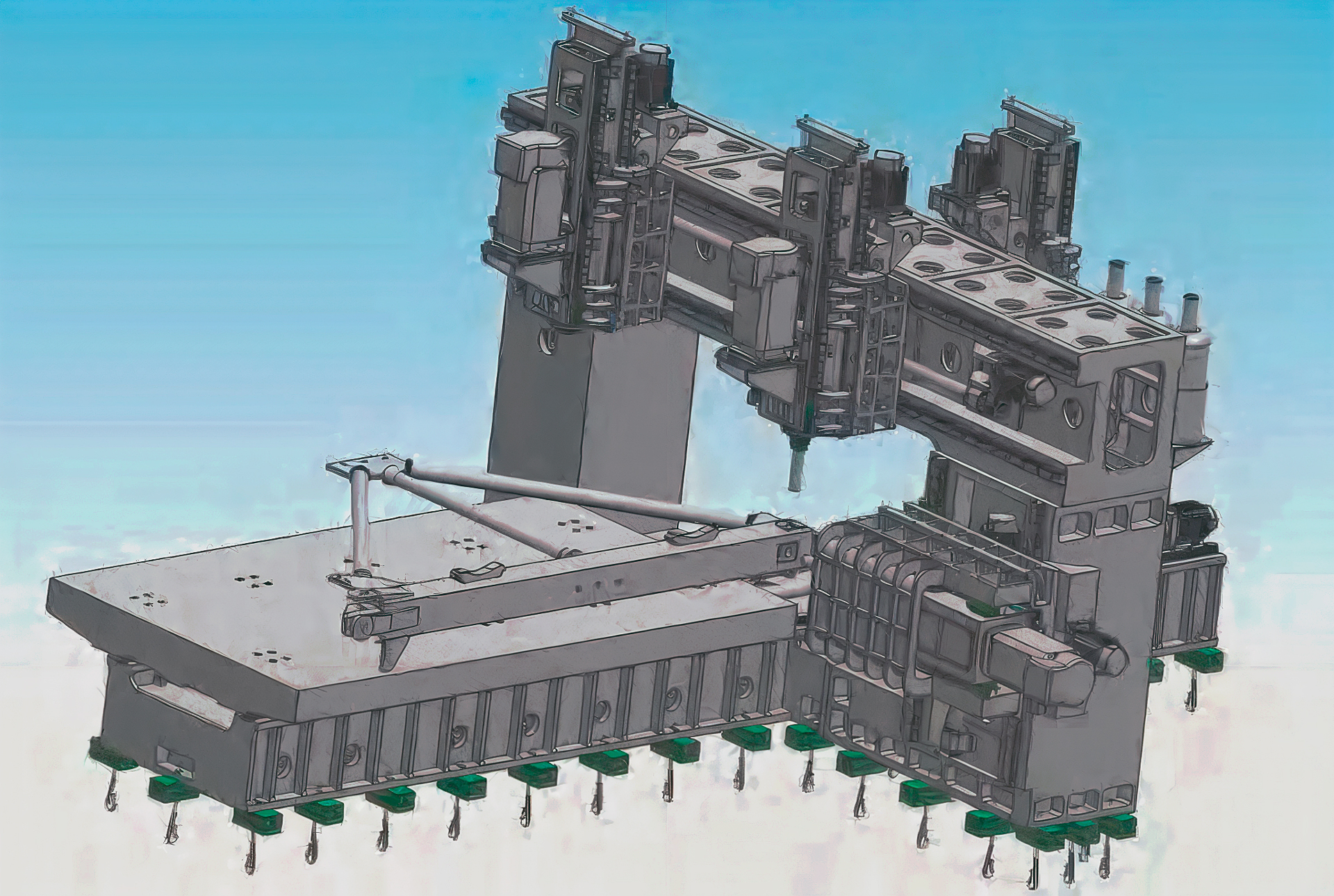

Портальная конструкция и станина

Открытая рамная архитектура формирует беспрепятственный доступ к рабочему пространству, что критично при базировании тяжёлых рам краном.
Массивное основание гасит паразитные колебания, сохраняя точность резания на всей площади обработки.

Шпиндельные группы

Три головки мощностью 22 кВт работают в диапазоне до 3 000 об/мин, оптимизируя тяжёлую расточку и сверление.
Четвёртый шпиндель (37 кВт, до 6 000 об/мин) адаптирован для высокоскоростного фрезерования и чистовой обработки.

Система позиционирования и ЧПУ

Синхронизированное управление вертикальными суппортами координирует циклы резания, предотвращая столкновения и оптимизируя время цикла.
Интеллектуальные контроллеры адаптируют траектории под нестандартные чертежи, исключая ручные корректировки.

Автоматизация и оснастка

Индивидуальная настройка кинематики под конкретные детали исключает лишние переходы и ускоряет запуск партии.
Т-образные пазы стола надёжно фиксируют заготовки перед обработкой, предотвращая смещение под динамическими нагрузками.

Главные преимущества заказного станка

Многооперационность: Параллельная работа четырёх узлов радикально сокращает такт выпуска.
Мощностной резерв: Двигатели до 37 кВт выдерживают непрерывные нагрузки в твёрдых сплавах.
Эргономика подачи: Габаритный портал открывает доступ к столу, упрощая логистику цеха.
Проектная гибкость: Параметры агрегата адаптируются под чертежи заказчика на этапе проектирования.
Промышленная надёжность: Усиленные направляющие и вертикальные суппорты рассчитаны на круглосуточную эксплуатацию.

Экономическая эффективность

Купить Фрезерно-расточной станок с ЧПУ для спецтехники BOSM стоит, поскольку многошпиндельная архитектура радикально сокращает время изготовления крупных узлов, а индивидуальная конфигурация исключает затраты на непрофильные функции. Возможность одновременного выполнения разных операций на одном агрегате оптимизирует технологический процесс под конкретные чертежи. Сокращение холостых переходов и высокая скорость съёма металла обеспечивают быструю отдачу инвестиций при выпуске серийных рам и корпусных элементов.

Комплектация

Портальная станина с четырьмя вертикальными суппортами
Рабочий стол 3 600 × 2 200 мм
Система числового программного управления
Комплект крепежных элементов и Т-образных пазов
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Адаптация кинематики и мощности под нестандартные детали
Системы автоматической подачи СОЖ и стружкоудаления
Специализированная оснастка для крупногабаритных рам спецтехники
Расширенные пакеты ЧПУ и интеграция в CAD/CAM цепочки
