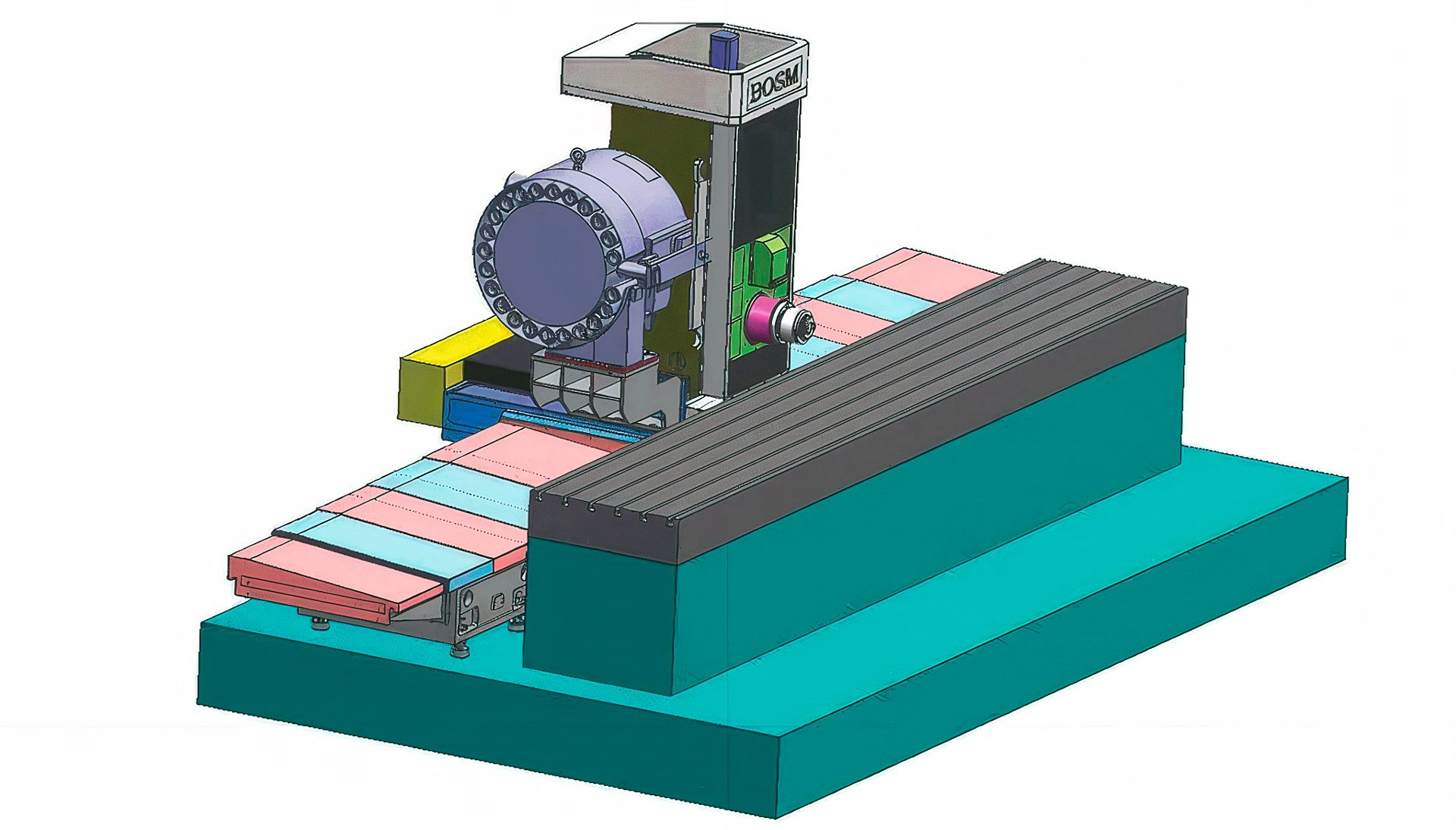

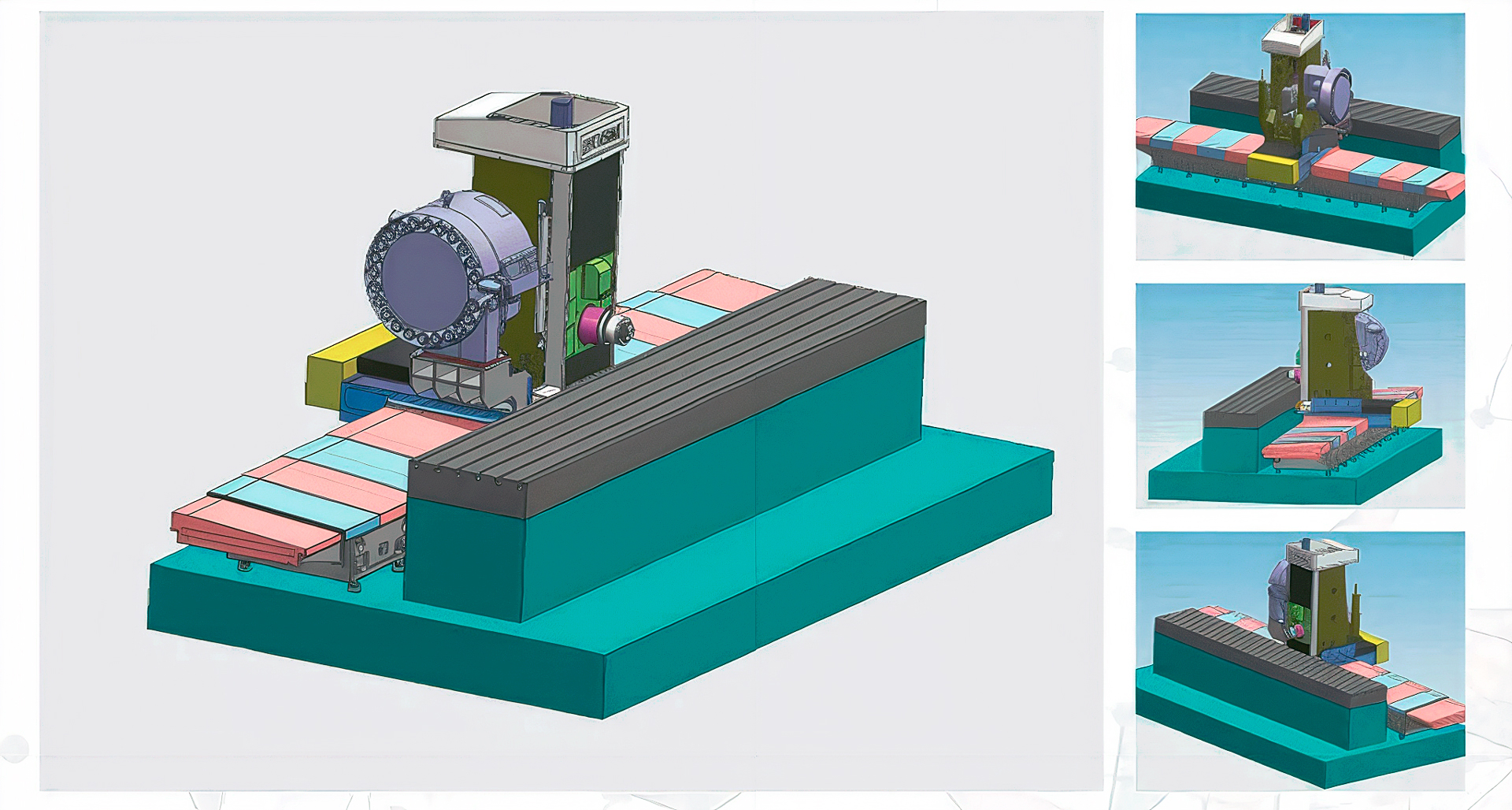

Горизонтальный обрабатывающий центр с ЧПУ BOSM-W610

Китай

Модели серии

W610

Мощность шпинделя 22
Максимальный размер заготовки (Д×Ш) 6 000 × 1 000 × 100
Размер рабочего стола (Д×Ш) 6 000 × 1 000
Ход по оси X 6 000 (боковое перемещение)

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Горизонтальный обрабатывающий центр с ЧПУ BOSM-W610 - портальная система для протяжённых заготовок до 6 000 × 1 000 × 100 мм. Открытая рамная схема устраняет верхние ограничители, упрощая крановую подачу массивных деталей и сохраняя жёсткость при резании.

Назначение и области применения

Фрезерование и сверление длинномерных рам, балок и корпусных элементов.
Изготовление узлов для машиностроения, энергетики и транспортного оборудования.
Обработка изделий с высокими требованиями к плоскостности и соосности.
Интеграция в цеха серийного выпуска крупногабаритных металлических конструкций.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Горизонтальная рамная компоновка для беспрепятственной загрузки тяжёлых заготовок
Шпиндельный узел	Конус BT50, мощность 22 кВт, диапазон 30–3 000 об/мин
Рабочая зона	Вылет от центра шпинделя до стола: 150–750 мм (рабочий), 200–1 200 мм (быстрый)
Точность позиционирования	Повторяемость X/Y/Z: 0,025 мм на 2 000 мм хода
Ходовые перемещения	X: 6 000 мм, Y: 1 000 мм, Z: 600 мм

Преимущества использования

Свободная логистика: Портальная рама убирает верхние перекрытия, позволяя крану беспрепятственно опускать длинные заготовки.
Адаптивный крутящий момент: Двигатель выдаёт 140 Н·м на прямой передаче и 560 Н·м через редуктор, оптимизируя силу резания.
Микронная стабильность: Погрешность 0,025 мм гарантирует соответствие чертежным допускам без последующей доводки.
Гибкая настройка вылета: Диапазон 150–1 200 мм от шпинделя до стола позволяет работать с деталями разной высоты.
Надёжная передача: Усиленные направляющие колонны и бабки минимизируют биения при интенсивных нагрузках.

Агрегат объединяет прецизионное фрезерование, открытую рамную архитектуру и цифровое управление, становясь практичным выбором для предприятий, выпускающих протяжённые узлы.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM-W610
Макс. размер заготовки (Д×Ш×В)	6 000 × 1 000 × 100 мм
Конус шпинделя	BT50
Скорость вращения шпинделя	30–3 000 об/мин
Мощность двигателя шпинделя	22 кВт
Номинальный крутящий момент	140 (1:1) / 560 (1:4) Н·м
Расстояние от центра шпинделя до стола (рабочее)	150–750 мм
Расстояние от центра шпинделя до стола (быстрое)	200–1 200 мм
Повторяемость по осям X/Y/Z	0,025 / 2 000 мм
Перемещение по оси X (боковое)	6 000 мм
Перемещение по оси Y (вертикальное)	1 000 мм
Перемещение по оси Z (продольное)	600 мм

Детальное описание узлов станка

Портальная конструкция и станина

Горизонтальная рамная архитектура формирует открытый рабочий контур, что критично при базировании длинных заготовок мостовым краном. Отсутствие верхних перемычек над зоной резания радикально ускоряет смену деталей.
Массивное основание поглощает паразитные колебания, сохраняя геометрию обработки на всей длине стола.

Шпиндельный узел

Привод с конусом BT50 и мощностью 22 кВт поддерживает диапазон 30–3 000 об/мин, эффективно переключая крутящий момент через редуктор (140 / 560 Н·м) под разные режимы.
Жёсткая бабка минимизирует вибрации, позволяя уверенно выполнять как черновое снятие припусков, так и чистовое фрезерование.

Система позиционирования и ЧПУ

Линейные направляющие фиксируют повторяемость 0,025 мм на 2 м хода, обеспечивая стабильность серийных партий.
Интеллектуальные контроллеры координируют циклы резания, предотвращая перегрузки и оптимизируя безопасность оператора.

Автоматизация и оснастка

Совместимость с ведущими системами ЧПУ упрощает программирование трёхосевых траекторий для протяжённых деталей.
Адаптивные Т-пазы и специальные фиксаторы надёжно центрируют балки и рамы перед обработкой, исключая смещение под динамическими нагрузками.

Главные преимущества горизонтального центра BOSM-W610

Скорость: Диапазон до 3 000 об/мин сокращает холостые переходы и снижает себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при массовом выпуске.
Эргономика загрузки: Портальная схема облегчает доступ к рабочему пространству, упрощая логистику цеха.
Универсальность: Один агрегат покрывает задачи от сверления до фрезерования длинномерных заготовок.
Надежность: Стационарный стол и перемещаемая колонна рассчитаны на непрерывную промышленную эксплуатацию.

Экономическая эффективность

Горизонтальный обрабатывающий центр с ЧПУ BOSM-W610, цена на который формируется исходя из протяжённой рабочей зоны, привлекает производства, стремящиеся к оптимизации выпуска длинномерных узлов. Открытая портальная схема радикально сокращает время базирования тяжёлых заготовок, а микронная повторяемость осей сводит к нулю необходимость ручной доводки. Возможность точной обработки деталей длиной до 6 000 мм и адаптивный крутящий момент шпинделя оптимизирует технологический процесс под конкретные чертежи. Сокращение циклов переналадки и высокая скорость съёма металла обеспечивают быструю отдачу инвестиций даже при работе со сложными рамными конструкциями.

Комплектация

Портальная станина с горизонтальной компоновкой
Шпиндельный узел (конус BT50, 22 кВт)
Система числового программного управления
Комплект крепежных элементов и Т-образных пазов
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Расширенные пакеты ЧПУ (KND / GSK / SIEMENS / FANUC)
Усиленные фиксаторы для нестандартных длинномерных деталей
Системы автоматической подачи СОЖ и стружкоудаления
Специализированная оснастка для тонкостенных и легированных заготовок
