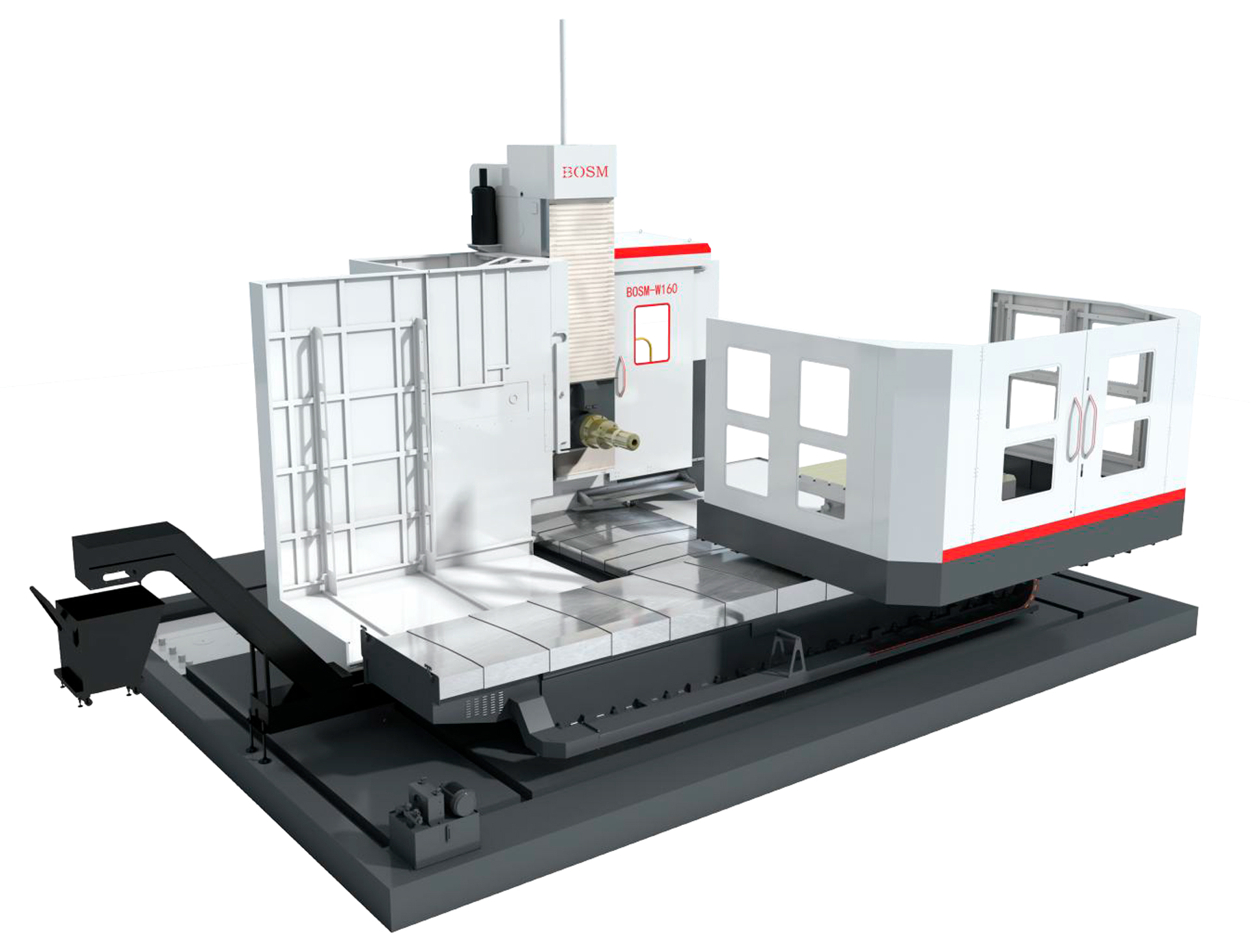

Горизонтальный обрабатывающий центр с ЧПУ BOSM-W100

Китай

Модели серии

W100 W160 W130

Мощность шпинделя 37
Размер рабочего стола (Д×Ш) 1 000 × 1 000
Ход по оси X 2 000 (поперечное движение поворотного стола)
Ход по оси Y 1 000 (подъем/опускание силовой головки)

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Горизонтальный обрабатывающий центр с ЧПУ BOSM-W100 - портальный комплекс для деталей диаметром до 2 000 мм. Открытая рама упрощает крановую загрузку тяжёлых заготовок и сохраняет жёсткость при резании.

Назначение и области применения

Фрезерование, сверление и расточка валов, дисков, корпусных узлов.
Изготовление компонентов для энергетики, машиностроения и судостроения.
Обработка цилиндрических изделий с допустимым диаметром до 2 000 мм.
Интеграция в цеха серийного выпуска сложных пространственных деталей.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Открытая горизонтальная компоновка для беспрепятственной загрузки массивных заготовок
Шпиндельный узел	Конус BT50, мощность 37 кВт, диапазон 3 000 / 6 000 об/мин
Рабочая зона	Поворотный стол 1 000 × 1 000 мм, вылет 250–1 250 мм от плоскости стола
Точность позиционирования	Повторяемость X/Y/Z: 0,025 мм на 2 000 мм хода
Вращательная ось	Минимальный шаг деления оси A: 0,001°

Преимущества использования

Свободная логистика: Рамная архитектура убирает верхние и боковые ограничители, позволяя крану беспрепятственно опускать тяжёлые изделия.
Высокая динамика: Диапазон вращения до 6 000 об/мин оптимизирует такт черновой и чистовой обработки.
Микронная стабильность: Погрешность 0,025 мм фиксирует соответствие чертежным допускам без ручной доводки.
Мощностной резерв: Двигатель 37 кВт уверенно работает с вязкими сплавами при глубоком фрезеровании.
Гибкая настройка: Широкий диапазон осевых перемещений адаптирует комплекс под детали различной конфигурации.

Агрегат объединяет прецизионное сверление, скоростную обработку и открытую рамную схему, становясь надёжным решением для предприятий, выпускающих ответственные узлы.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM-W100
Макс. допустимый диаметр заготовки	2 000 мм
Конус шпинделя	BT50
Скорость вращения шпинделя	3 000 / 6 000 об/мин
Мощность двигателя шпинделя	37 кВт
Расстояние от центра шпинделя до плоскости стола	250–1 250 мм
Размер поворотного стола (Д×Ш)	1 000 × 1 000 мм
Минимальный шаг деления оси A	0,001°
Ход по оси X (боковое перемещение стола)	2 000 мм
Ход по оси Y (перемещение головки вверх/вниз)	1 000 мм
Ход по оси Z (продольное перемещение колонны)	1 000 мм
Повторяемость по осям X/Y/Z	0,025 / 2 000 мм

Детальное описание узлов станка

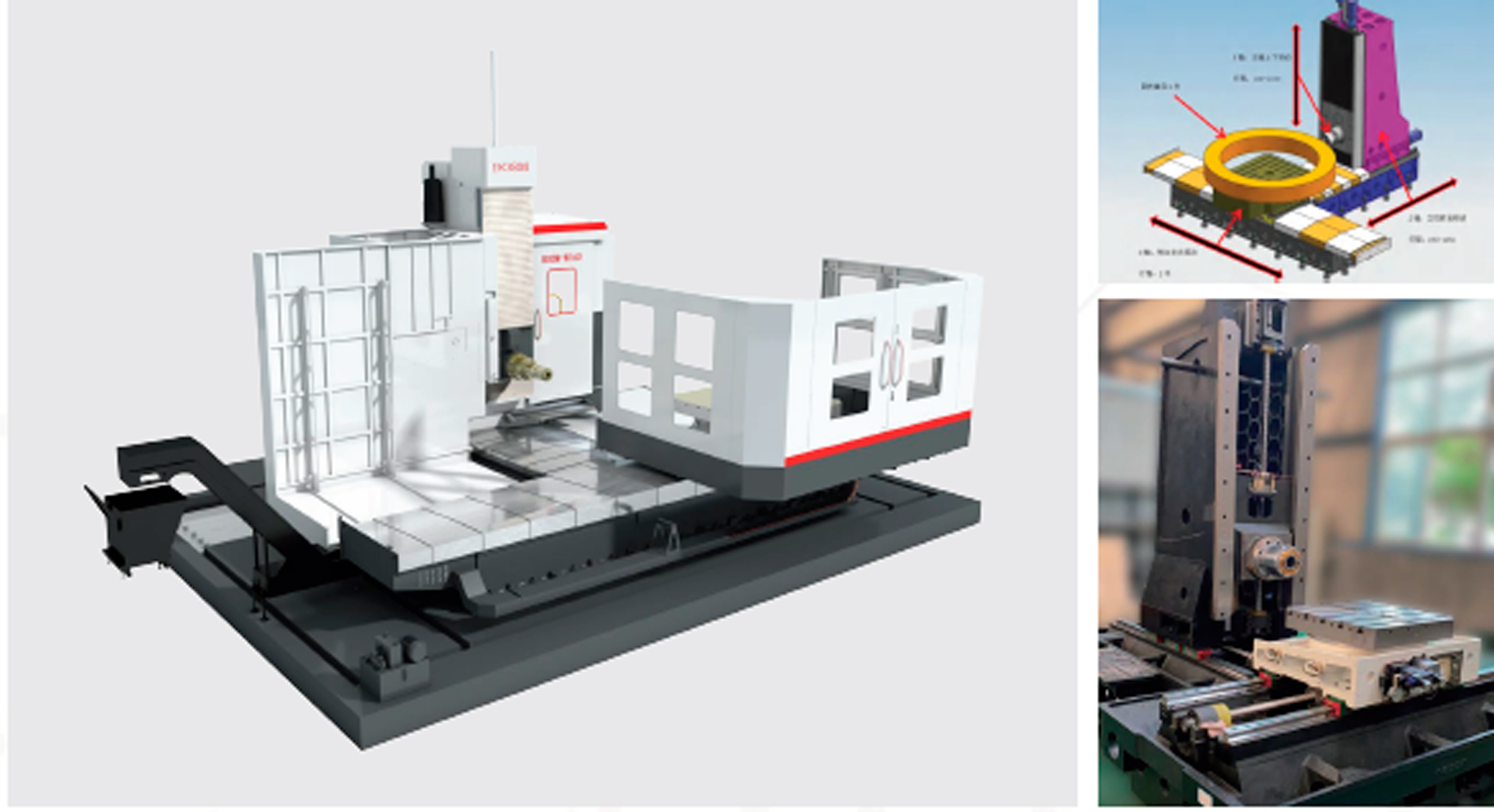

Портальная конструкция и станина

Горизонтальная рамная архитектура формирует открытый рабочий контур, что критично при базировании протяжённых и массивных заготовок мостовым краном. Отсутствие жёстких верхних перемычек над столом радикально упрощает логистику и ускоряет смену деталей.
Массивное основание поглощает паразитные колебания, сохраняя геометрию резания на всей площади поворотного стола.

Шпиндельный узел

Привод с конусом BT50 и мощностью 37 кВт поддерживает диапазон 3 000 / 6 000 об/мин, эффективно адаптируя крутящий момент под разные режимы.
Жёсткий шпиндель минимизирует биения, позволяя уверенно выполнять как черновую обработку, так и высокоскоростное чистовое фрезерование.

Система позиционирования и ЧПУ

Линейные направляющие фиксируют повторяемость 0,025 мм на 2 м хода, обеспечивая стабильность серийных партий.
Поворотная ось вращения формирует углы с шагом 0,001°, исключая накопленную ошибку координат при обработке сложных пространственных контуров.

Автоматизация и оснастка

Совместимость с ведущими системами ЧПУ упрощает программирование трёхосевых и четырёхосевых траекторий.
Адаптивные кулачковые патроны и специальные оправки надёжно центрируют цилиндрические детали перед началом цикла, предотвращая смещение под динамическими нагрузками.

Главные преимущества горизонтального центра BOSM-W100

Скорость: Диапазон до 6 000 об/мин сокращает холостые переходы и снижает себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при массовом выпуске.
Эргономика загрузки: Портальная схема облегчает доступ к рабочему пространству, упрощая логистику цеха.
Универсальность: Один агрегат покрывает задачи от сверления до фрезерования и расточки вращающихся заготовок.
Надежность: Стационарный стол и перемещаемая рама рассчитаны на непрерывную промышленную эксплуатацию.

Экономическая эффективность

Купить Горизонтальный обрабатывающий центр с ЧПУ BOSM-W100 стоит, поскольку открытая портальная схема радикально сокращает время базирования тяжёлых заготовок, а микронная повторяемость осей сводит к нулю необходимость ручной доводки. Возможность точной обработки деталей диаметром до 2 000 мм и интеграции высокоточной поворотной оси адаптирует технологический процесс под конкретные чертежи. Сокращение циклов переналадки и высокая скорость съёма металла обеспечивают быструю отдачу инвестиций даже при работе со сложными корпусными узлами.

Комплектация

Портальная станина с горизонтальной компоновкой
Шпиндельный узел (конус BT50, 37 кВт)
Поворотный стол 1 000 × 1 000 мм с приводом
Система числового программного управления
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Расширенные пакеты ЧПУ (KND / GSK / SIEMENS / FANUC)
Автоматический магазин инструмента (опционально)
Системы автоматической подачи СОЖ и стружкоудаления
Специализированная оснастка для тонкостенных и легированных заготовок
