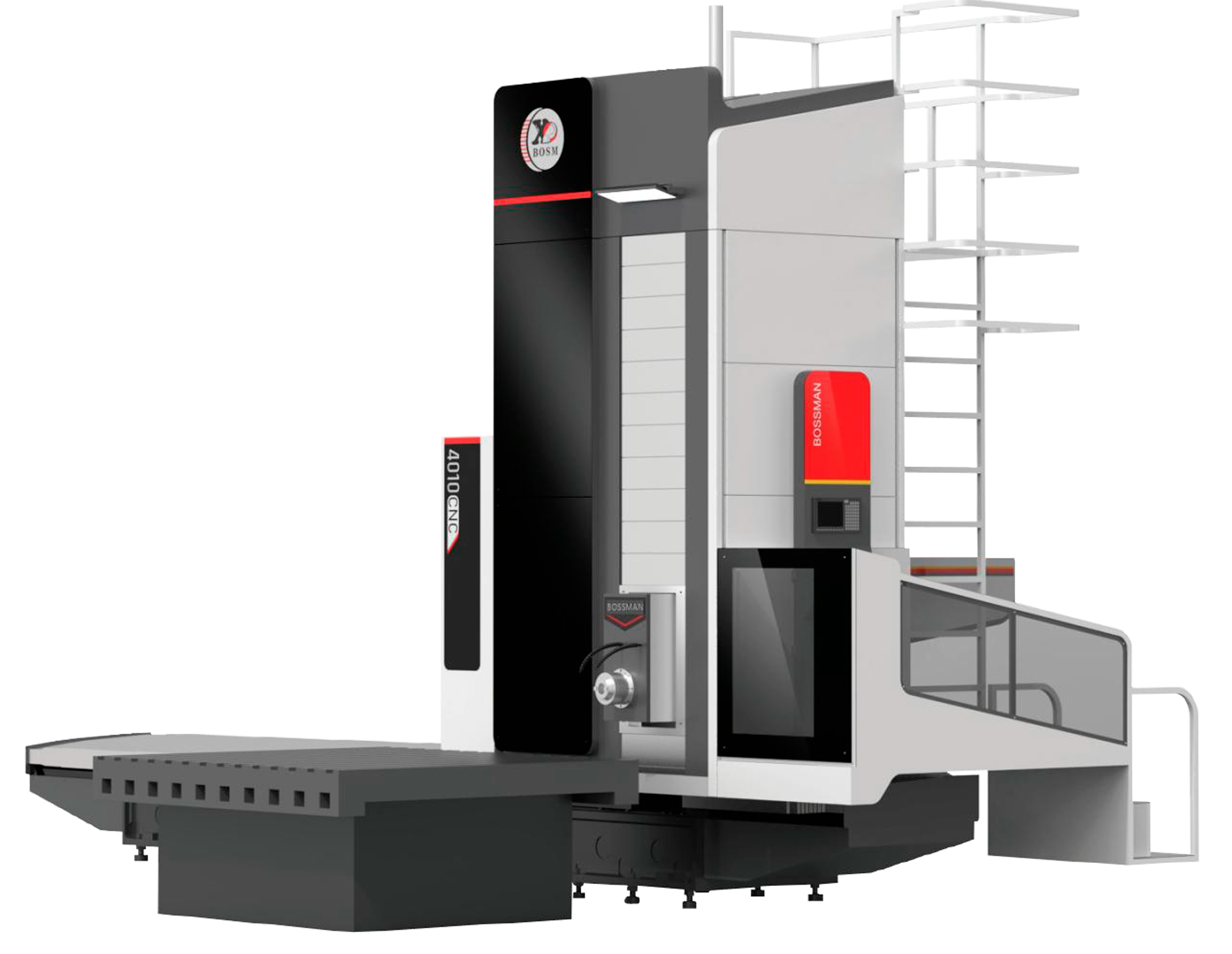

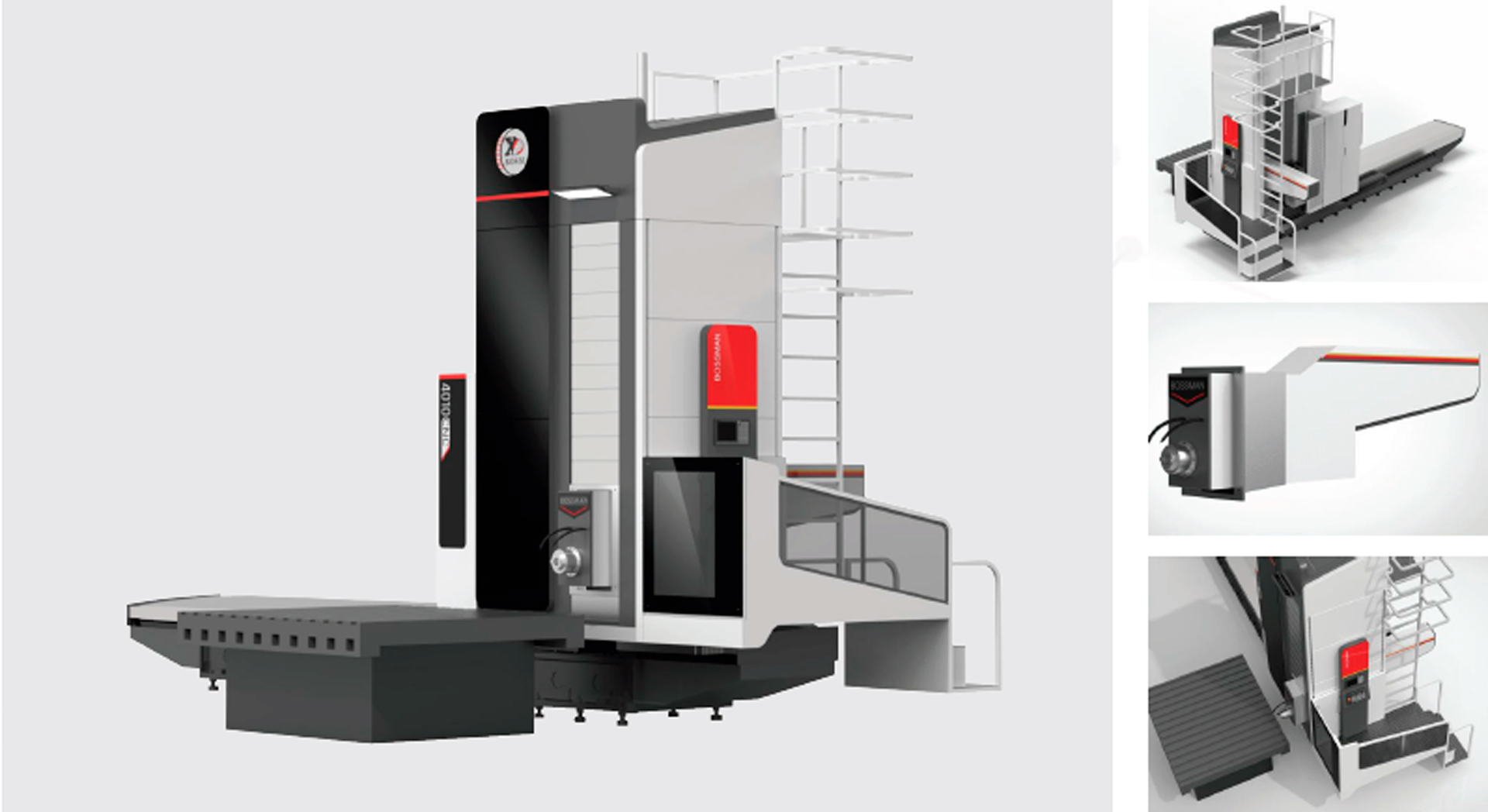

Горизонтальный фрезерно-расточной станок напольного типа с ЧПУ TX 620

Китай

Модели серии

TX 620 TX420

Мощность шпинделя 22
Размер рабочего стола (Д×Ш) 6 000 × 1 000
Ход по оси X 6 000
Ход по оси Y 2 000

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Горизонтальный фрезерно-расточной станок напольного типа с ЧПУ TX 620 - порталная напольная установка для точной работы с протяжёнными заготовками. Открытая рамная схема упрощает крановое базирование массивных деталей, сохраняя высокую жёсткость при интенсивном резании.

Назначение и области применения

Расточка и фрезерование рам, корпусных элементов и узлов тяжёлого машиностроения.
Обработка изделий длиной до 6 000 мм с высокими требованиями к соосности отверстий.
Изготовление компонентов для энергетики, судостроения и горнодобывающей отрасли.
Интеграция в цеха серийного выпуска крупногабаритных металлоконструкций.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Открытая рамная архитектура для беспрепятственной загрузки тяжёлых деталей
Шпиндельный узел	Конус BT50, мощность 22 кВт, диапазон 30–4 500 об/мин с авторегулировкой редуктора
Ходовые перемещения	X: 6 000 мм, Y: 2 000 мм, Z: 800 мм
Скоростные режимы	Быстрая подача 10 м/мин, рабочая 8 м/мин (по всем осям)
Точность позиционирования	Повторяемость X/Y/Z: 0,025 мм на 2 000 мм хода

Преимущества использования

Удобная логистика: Отсутствие боковых ограничителей ускоряет монтаж массивных изделий.
Автоматическая адаптация: Редуктор шпинделя самостоятельно подбирает оптимальную частоту вращения, исключая ручные переключения.
Микронная стабильность: Погрешность 0,025 мм гарантирует соответствие чертежным допускам без последующей доводки.
Мощностной резерв: Серводвигатель 22 кВт уверенно работает с вязкими сплавами при глубокой расточке.
Надёжная база: Усиленные направляющие и массивное основание гасят вибрации при непрерывных нагрузках.

Агрегат объединяет скоростное фрезерование, прецизионную расточку и открытую архитектуру, становясь практичным решением для предприятий, выпускающих ответственные металлоконструкции.

Технические характеристики станка

Характеристика	Значение
Модель	TX 620
Размер рабочего стола	6 000 × 1 000 мм (под заказ)
Наличие ЧПУ поворотного стола	Опционально
Ход по оси X (колонна вперёд/назад)	6 000 мм
Ход по оси Y (траверса вверх/вниз)	2 000 мм
Ход по оси Z (колонна влево/вправо)	800 мм
Мощность серводвигателя шпинделя	22 кВт
Скорость вращения шпинделя	30–4 500 об/мин (автоматическое переключение через редуктор)
Конус шпинделя	BT50
Скорость быстрых перемещений X/Y/Z	10 м/мин
Скорость рабочей подачи X/Y/Z	8 м/мин
Повторяемость позиционирования (X/Y/Z)	0,025 мм / 2 000 мм хода

Детальное описание узлов станка

Портальная конструкция и станина

Открытая рамная архитектура формирует беспрепятственный доступ к рабочему пространству, что критично при перемещении тяжёлых деталей краном.
Массивное основание гасит паразитные колебания, сохраняя точность резания на всей площади обработки.

Шпиндельный узел

Привод с конусом BT50 и мощностью 22 кВт поддерживает широкий диапазон 30–4 500 об/мин, автоматически адаптируя крутящий момент через встроенный редуктор.
Умная система переключения скоростей исключает ручные операции, оптимизируя такт при смене режимов от черновой до чистовой обработки.

Система позиционирования и ЧПУ

Прецизионные направляющие обеспечивают повторяемость 0,025 мм на 2 000 мм хода, фиксируя стабильность серийных партий.
Интеллектуальное управление координирует циклы резания, предотвращая перегрузки и укрепляя безопасность оператора.

Автоматизация и оснастка

Опциональный поворотный стол позволяет выполнять обработку под разными углами без переустановки детали.
Т-образные пазы рабочего стола надёжно фиксируют заготовки перед обработкой, исключая смещение под динамическими нагрузками.

Главные преимущества напольного станка TX 620

Скорость: Быстрая подача 10 м/мин сокращает холостые переходы и снижает себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при серийном выпуске.
Эргономика загрузки: Портальная схема открывает доступ к столу, упрощая логистику цеха.
Универсальность: Автоматический редуктор шпинделя покрывает задачи от тяжёлой расточки до чистового фрезерования.
Надежность: Жёсткая рама и качественные компоненты рассчитаны на интенсивную промышленную эксплуатацию.

Экономическая эффективность

Купить Горизонтальный фрезерно-расточной станок напольного типа с ЧПУ TX 620 стоит, поскольку открытая порталная схема радикально сокращает время базирования тяжёлых заготовок, а автоматическое переключение редуктора шпинделя гарантирует стабильный крутящий момент на всём диапазоне скоростей. Возможность интеграции опционального поворотного стола и выбора контроллера адаптирует технологический процесс под конкретные чертежи, обеспечивая быструю окупаемость инвестиций при выпуске крупногабаритных узлов.

Комплектация

Портальная станина напольного исполнения
Шпиндельная головка (конус BT50, 22 кВт)
Система числового программного управления
Рабочий стол 6 000 × 1 000 мм с Т-пазами
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

ЧПУ поворотный стол (опционально)
Расширенные пакеты ЧПУ (Siemens / FANUC / GSK)
Системы автоматической подачи СОЖ и стружкоудаления
Специализированная оснастка для нестандартных рам и корпусов
