Электроэрозионные супердрели CHMER

Тайвань

Модели серии

CHMER

Система измерения Ручное управление (CONVENTIONAL, ZNC) / ЧПУ (CNC)
Тип привода Ходовые винты (CONVENTIONAL), сервоприводы / линейные приводы (ЧПУ)
Диаметр рабочей проволоки 0,2 – 3,0
Максимальный вес заготовки 100 – 1 500

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Электроэрозионные супердрели CHMER — специализированные станки для быстрого получения глубоких отверстий малого диаметра (0,2–3,0 мм) в сверхтвёрдых электропроводящих материалах. Линейка включает как простые модели с ручным перемещением, так и версии с ЧПУ для серийного производства.

Назначение и области применения

Стартовые отверстия под проволочную эрозию
Охлаждающие каналы в лопатках турбин и пресс-формах
Миниатюрные отверстия в медицинских и электронных компонентах
Работа с титаном, жаропрочными сплавами, закалённой сталью

Ключевые функциональные возможности

Функция	Описание
Технология	Вращающийся трубчатый электрод с прокачкой дистиллированной воды
Глубина	До 100 диаметров отверстия
Направляющая	Кондукторная втулка для входа на наклонных поверхностях
ЧПУ-версии	Опциональные оси B и C, автоматическая смена электродов и направляющих

Преимущества использования

Скорость сверления в десятки раз выше механической обработки
Отсутствие механических нагрузок на заготовку
Работа с любыми электропроводящими материалами независимо от твёрдости
Низкая себестоимость благодаря использованию дистиллированной воды

Главные достоинства станка

Получение отверстий диаметром от 0,2 мм глубиной до 300–400 мм
Прокачка диэлектрика через полый электрод — эффективный отвод шлама
Нержавеющий рабочий стол против коррозии
Возможность обработки под углом (опции B/C)
Минимальные требования к квалификации оператора в базовых моделях
Автоматическое преобразование DXF в управляющую программу (ЧПУ)

Супердрели CHMER — идеальное решение для задач, где обычное сверление невозможно или слишком медленно.

Технические характеристики электроэрозионных супердрелей CHMER

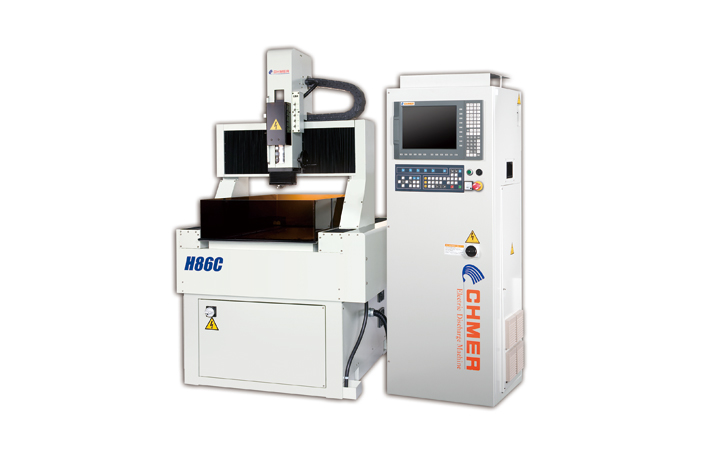

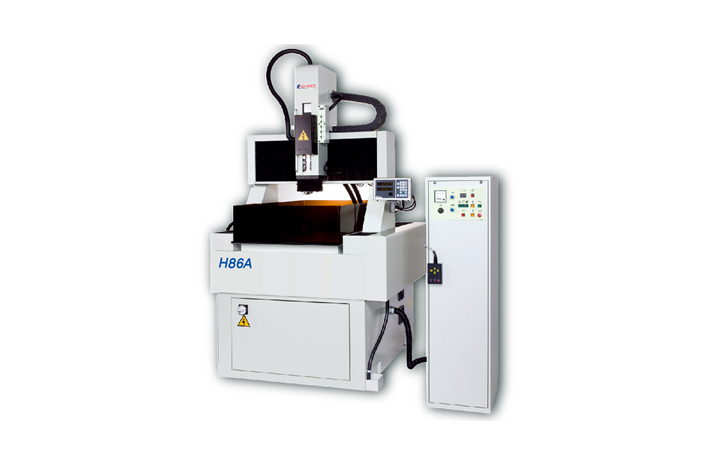

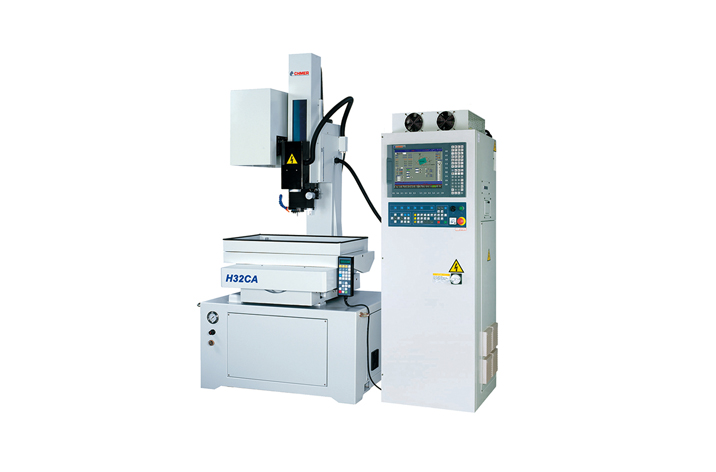

Параметры	H32C/H32CA (CNC)	AH53C (CNC)	AH64C (CNC)	H86C (CNC)	CM H32Z (ZNC)	CM H30A (Conventional)	CM H32A (Conventional)	CM H86A (Conventional)
Перемещения стола (X/Y), мм	350×250	300×500	400×600	600×800	350×250	300×200	350×250	600×800
Максимальный размер заготовки, мм	800×400×300	440×900×270	540×750×270	700×950×310	800×460×350	600×400×205	800×460×350	700×950×310
Максимальный вес заготовки, кг	180	700	800	1 500	180	100	180	1 500
Перемещение ползуна (Z1), мм	340	340	340	340	340	340	340	340
Диаметр трубки электрода, мм	0,2 – 0,3	0,2 – 0,3	0,2 – 0,3	0,2 – 0,3	0,2 – 0,3	0,2 – 0,3	0,2 – 0,3	0,2 – 0,3
Максимальная длина трубки электрода, мм	400	400	400	400	400	400	400	400
Вес станка, кг	800/820	2 500	1 500	2 000	800	550	600	2 000

Экономическая эффективность

Купить электроэрозионные супердрели CHMER стоит, поскольку они обеспечивают самую высокую скорость получения глубоких отверстий в твёрдых материалах при минимальных расходах на инструмент и диэлектрик. Долговечность и низкие эксплуатационные затраты гарантируют окупаемость уже в первый год интенсивной работы.

Стандартная комплектация

Набор трубчатых электродов и направляющих втулок
Система подачи дистиллированной воды
Нержавеющий рабочий стол
Комплект ЗИП и документация
Освещение рабочей зоны

Дополнительные опции

Автоматический сменщик электродов (до 16 позиций)
Автоматический сменщик направляющих втулок
Поворотно-наклонный стол (оси B и C)
Цанговый патрон ER
Система подготовки дистиллированной воды
Дополнительные диаметры электродов 0,1–3,0 мм

Электроэрозионные станки
Система измерения Ручное управление (CONVENTIONAL, ZNC) / ЧПУ (CNC)
Тип привода Ходовые винты (CONVENTIONAL), сервоприводы / линейные приводы (ЧПУ)
Диаметр рабочей проволоки 0,2 – 3,0 мм
Максимальный вес заготовки 100 – 1 500 кг
Перемещение по осям X/Y 300x200 – 600x800 мм
Общие характеристики
Система управления ЧПУ (ПО) Собственная CNC система с возможностью трансформации DXF в NC-программу
Мощность энергопотребления станка 4 – 6 кВт
Бренд CHMER
Страна производитель Тайвань
Максимальная длина заготовки 440 – 800 мм
Максимальная высота заготовки 205 – 350 мм
Максимальная ширина заготовки 270 – 950 мм
