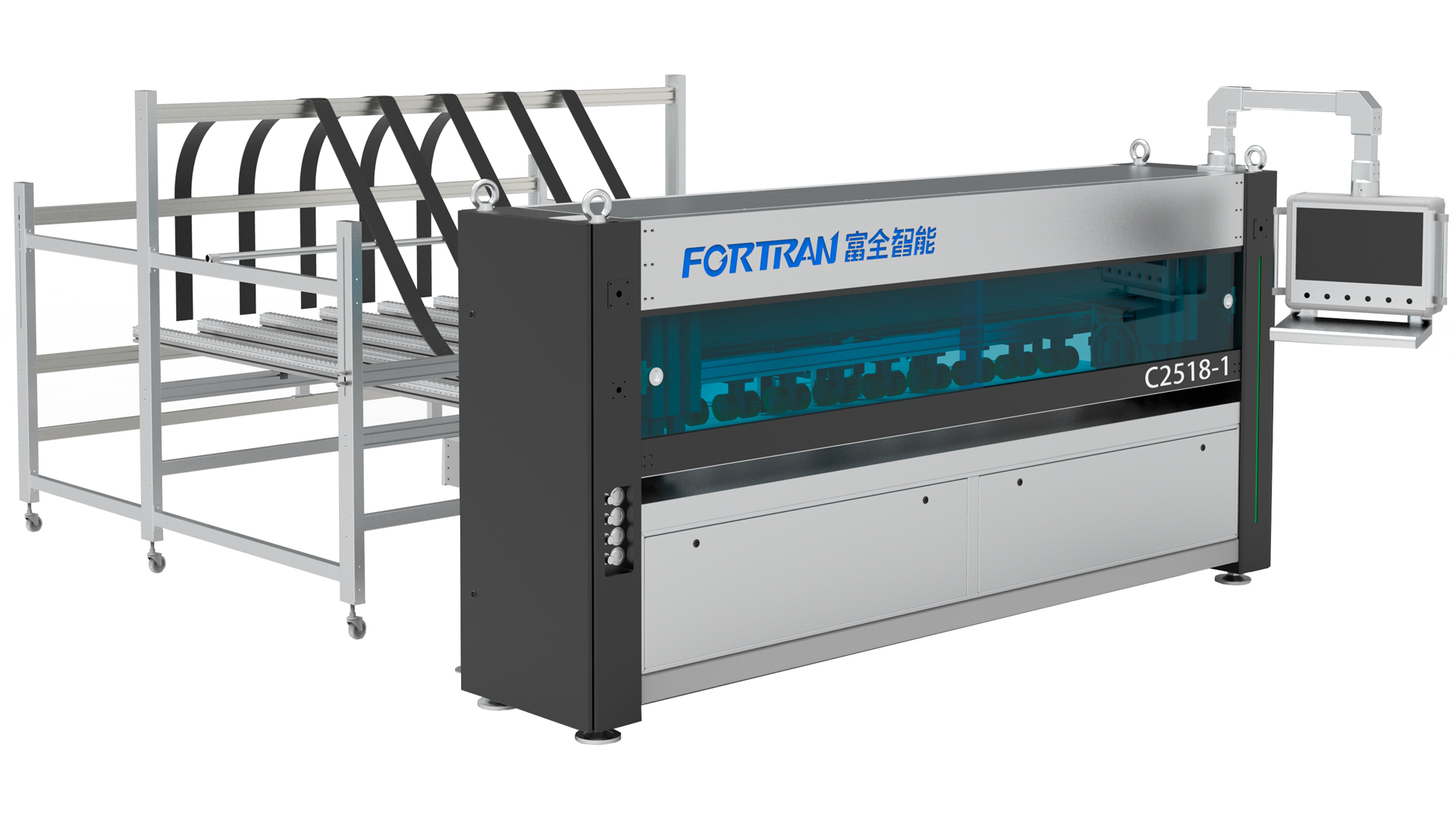

Автоматический резательно-рилевочный станок FORTRAN С 2518-1

Назначение и область применения

Автоматический резательно-рилевочный станок FORTRAN С 2518-1 – это высокопроизводительное оборудование для непрерывной обработки гофрированного Z-картона и отдельных листов с фиксированной длиной. Станок предназначен для производства складных картонных коробок, выполняет сгиб в поперечном и продольном направлении, прерывистую резку и обработку гофрированной бумаги. Благодаря возможности резки с фиксированной длиной, станок подходит как для массового, так и для индивидуального производства. Может использоваться как автономно, так и в составе автоматической упаковочной линии.

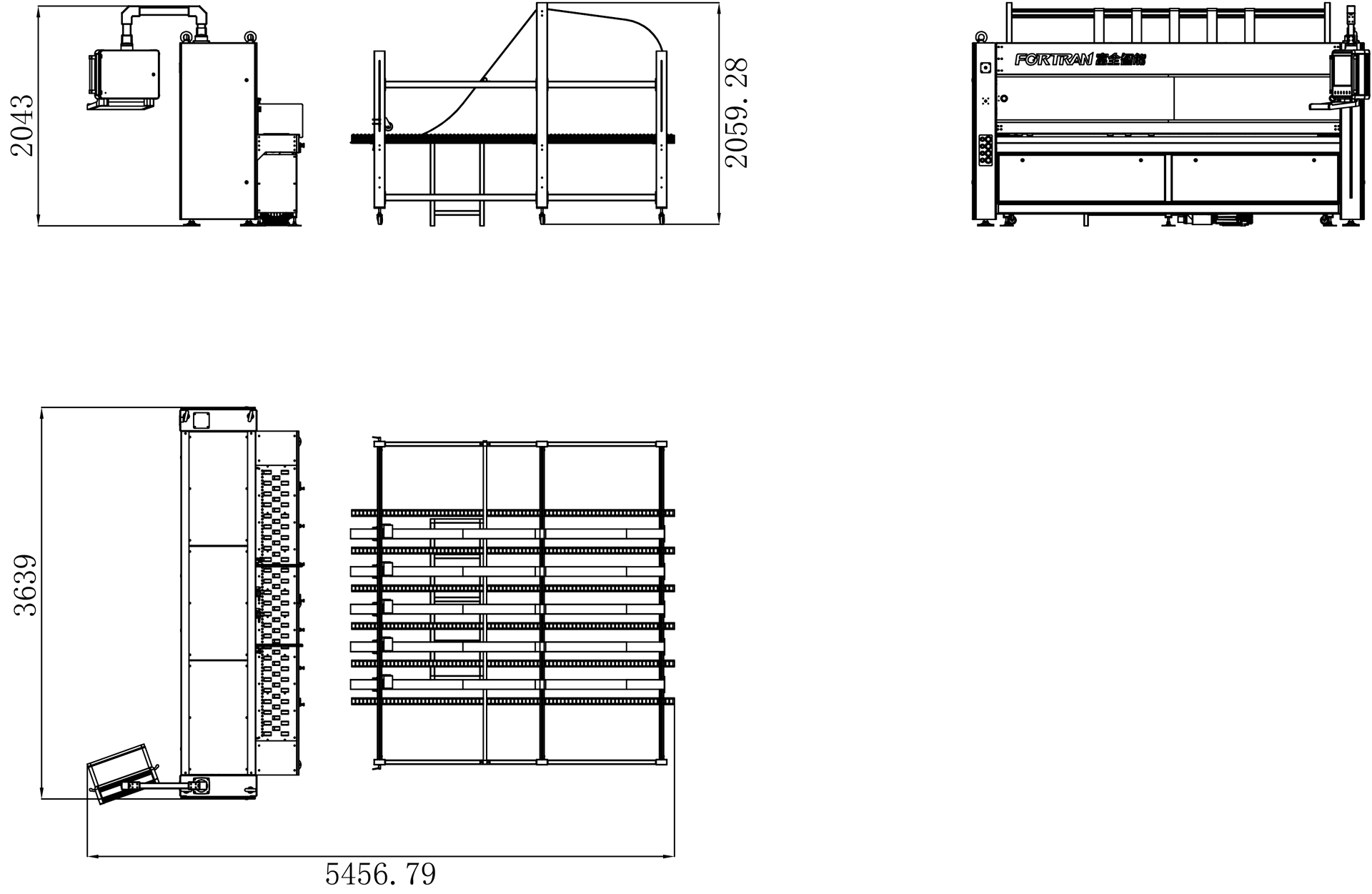

Технические характеристики станка

Конфигурация станка

Стойка для хранения картона

Стойка для хранения картона изготовлена из стали методом гибки и обладает простой, но надежной конструкцией. Покрытие краской обеспечивает эстетичный внешний вид и повышенную устойчивость к коррозии. Стандартная комплектация включает стойку для непрерывной подачи Z-картона и подающую направляющую для однослойного картона.

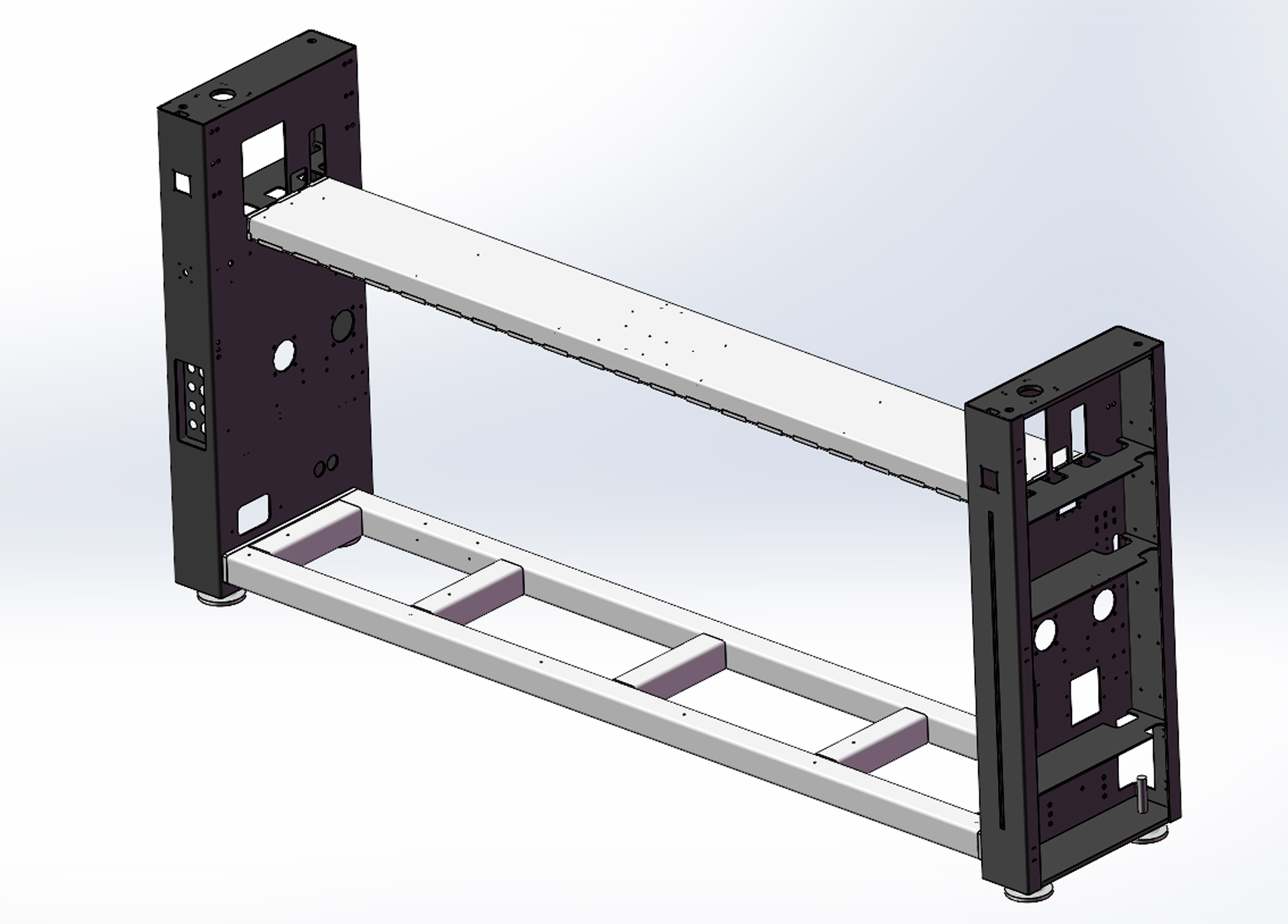

Каркас станка

Каркас станка изготавливается с применением высокоточной механической обработки после сварки прямоугольных стальных труб и стальных листов. Это обеспечивает высокую точность сборки и надёжность в эксплуатации, гарантируя длительный срок службы и отличную стабильность работы оборудования.

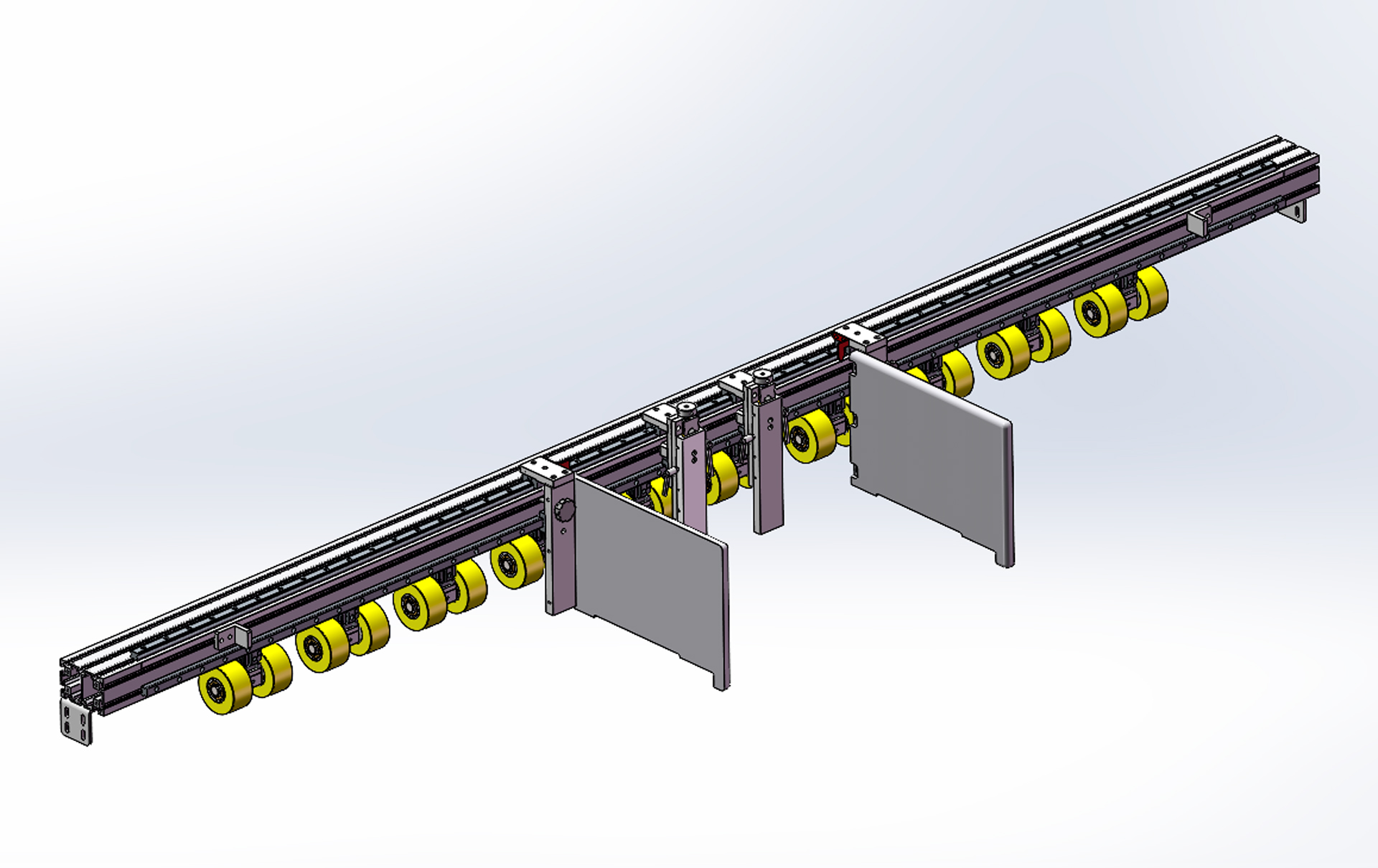

Подающий механизм

Подающий механизм оснащён прижимными подающими роликами из полиуретанового (PU) материала с гладкой поверхностью и хорошим коэффициентом трения, что повышает надёжность подачи картона. Подающий обрезиненный вал производится в Германии.

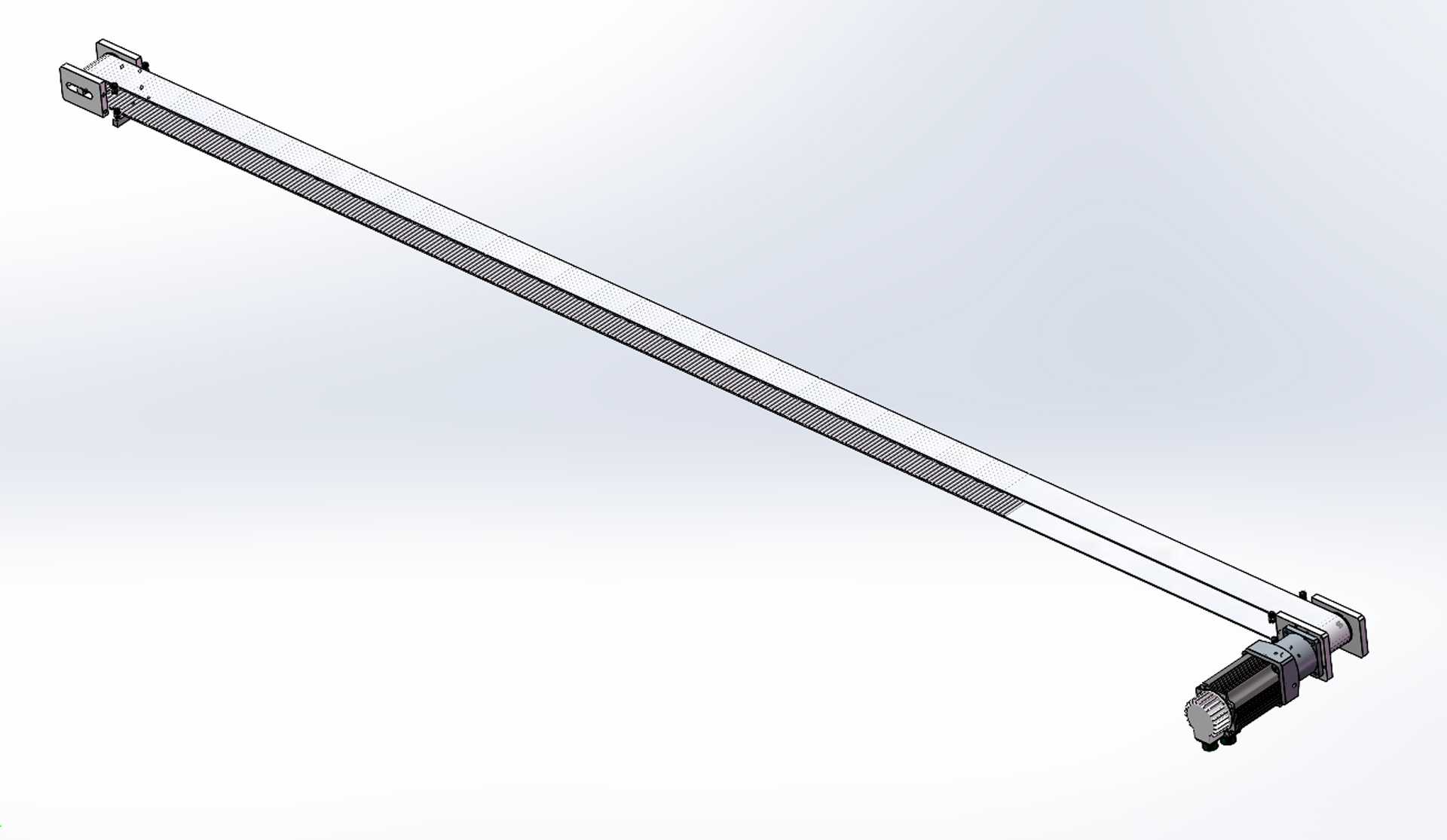

Траверса поперечного ножа

Траверса поперечного ножа приводится в движение высокоточным сервоприводом в сочетании с редуктором и механизмом синхронизации, что обеспечивает высокую скорость и точное позиционирование, гарантируя высокую точность резки картона.

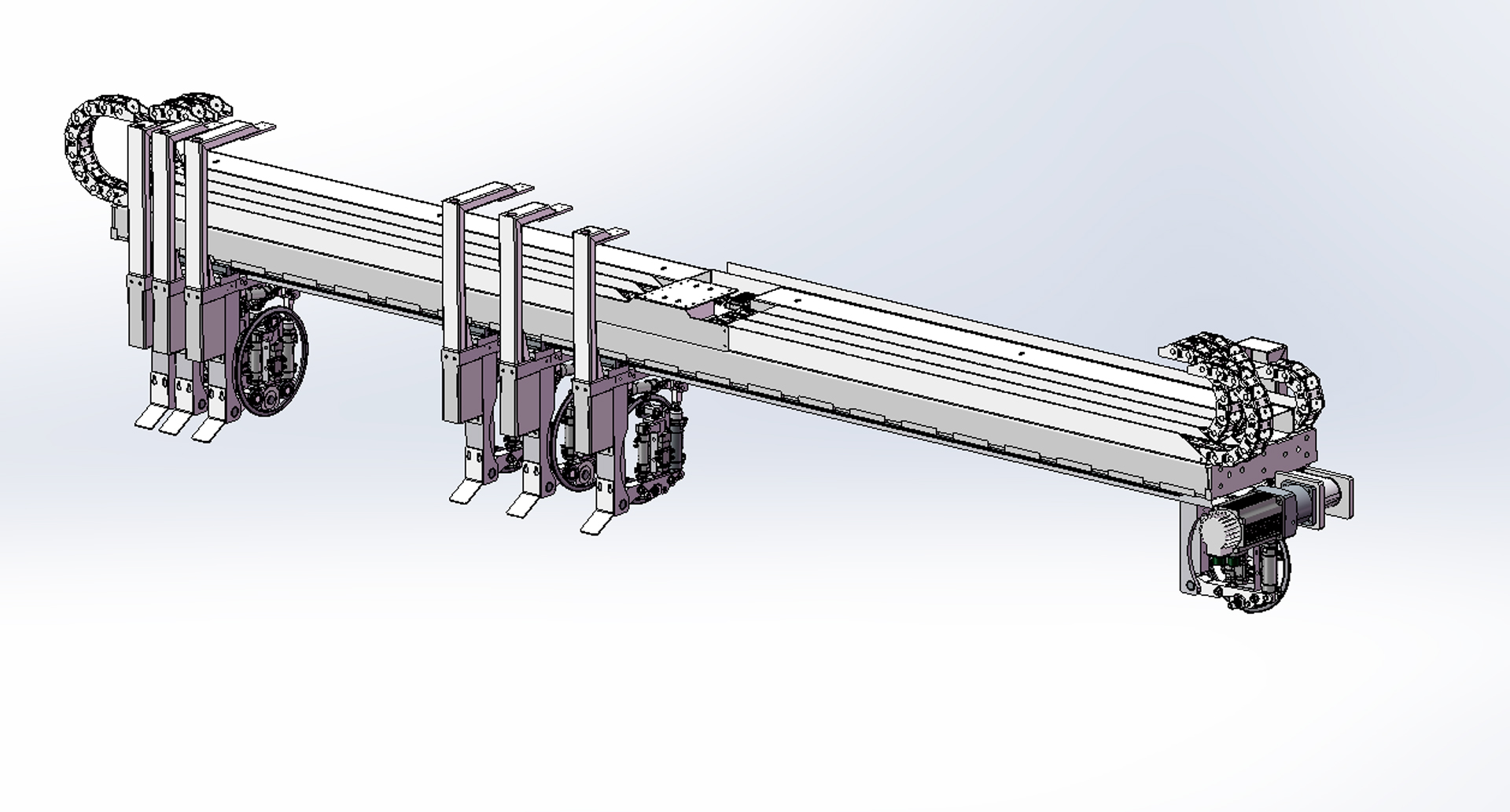

Продольный резательный узел

Продольный резательный узел состоит из семи комплектов держателей ножей. Позиционирование продольных ножей осуществляется сервоприводом поперечной ножевой ленты, что обеспечивает высокоэффективную работу и долговечность оборудования.

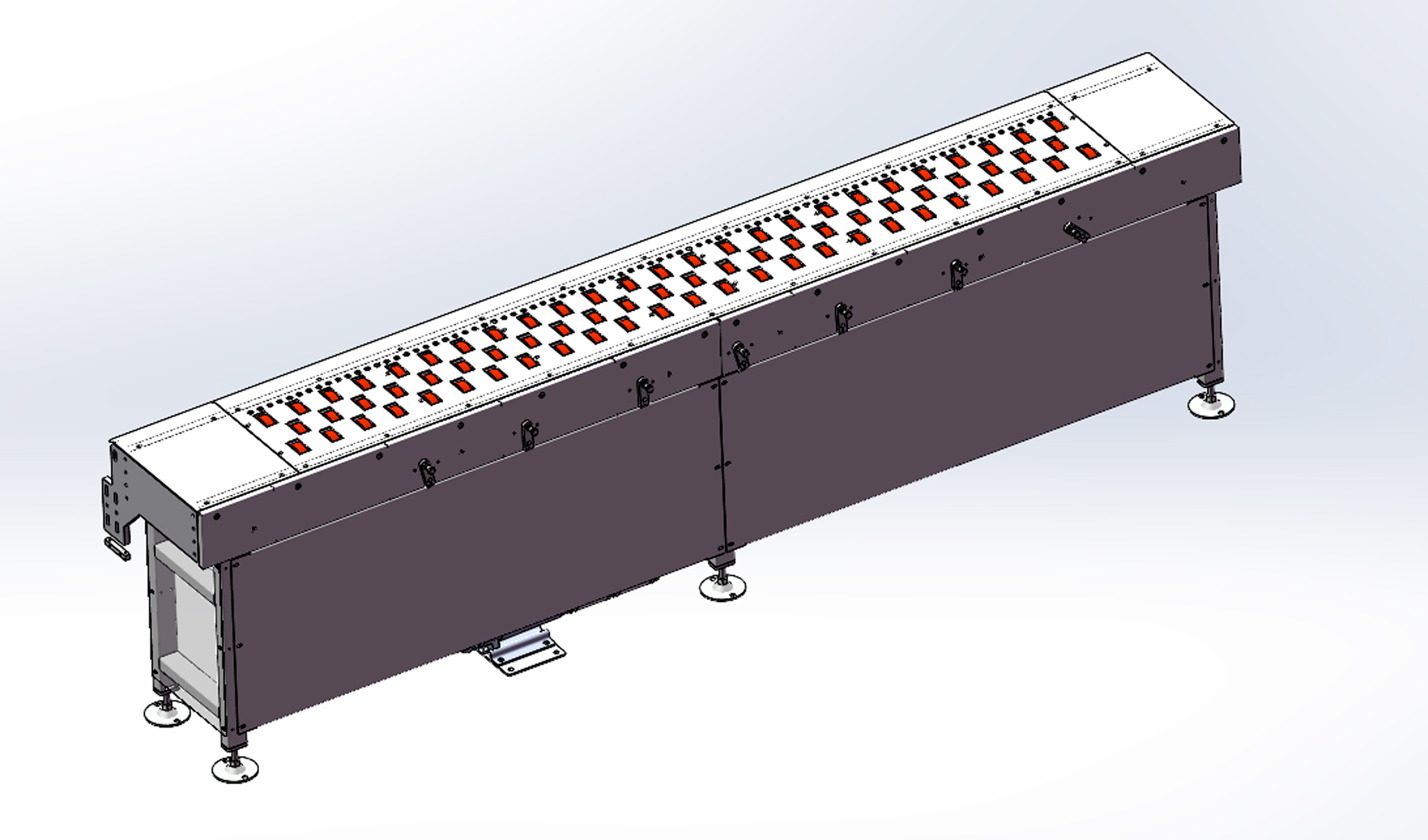

Регулируемое устройство подачи

Регулируемое устройство подачи оснащено роликами, управляемыми сервомотором в сочетании с редуктором. Для повышения точности используется высокоточный конический редуктор с сервоприводом. В конструкции применена система вакуумного всасывания, которая удерживает картон, обеспечивая надёжную подачу.

Защитный кожух и дизайн

Защитный кожух станка покрыт порошковой краской, что защищает от сколов и отслаивания. Смотровое окно на передней панели выполнено из тёмно-синего акрилового стекла, отличающегося высокой прочностью. Направляющая из алюминиевого сплава с глянцевой поверхностью обеспечивает плавную и бесшумную работу.

Главные преимущества станка

• Высокая производительность – скорость резки до 120 м/мин и возможность обработки до 12 коробок в минуту.
• Точность – сервоприводы и высокоточные редукторы обеспечивают минимальные погрешности при резке.
• Универсальность – обработка как гофрированного Z-картона, так и отдельных листов с фиксированной длиной.
• Надёжность – прочная конструкция каркаса и использование качественных материалов гарантируют долгий срок службы.
• Автоматизация – возможность интеграции в автоматическую упаковочную линию.

Обслуживание и сервисная поддержка

Автоматический резательно-рилевочный станок FORTRAN С2518-1 рассчитан на интенсивную эксплуатацию. Обслуживание включает проверку сервоприводов, редукторов и режущих ножей. Компания предоставляет гарантийную поддержку в течение 12 месяцев с момента ввода оборудования в эксплуатацию. Дополнительно доступны пуско-наладочные работы и обучение персонала.

Безопасность эксплуатации

Станок FORTRAN С 2518-1 оснащён системами безопасности, включая защитные кожухи и аварийные кнопки. Смотровое окно из прочного акрилового стекла позволяет контролировать процесс без риска для оператора. Конструкция исключает контакт с движущимися частями во время работы.

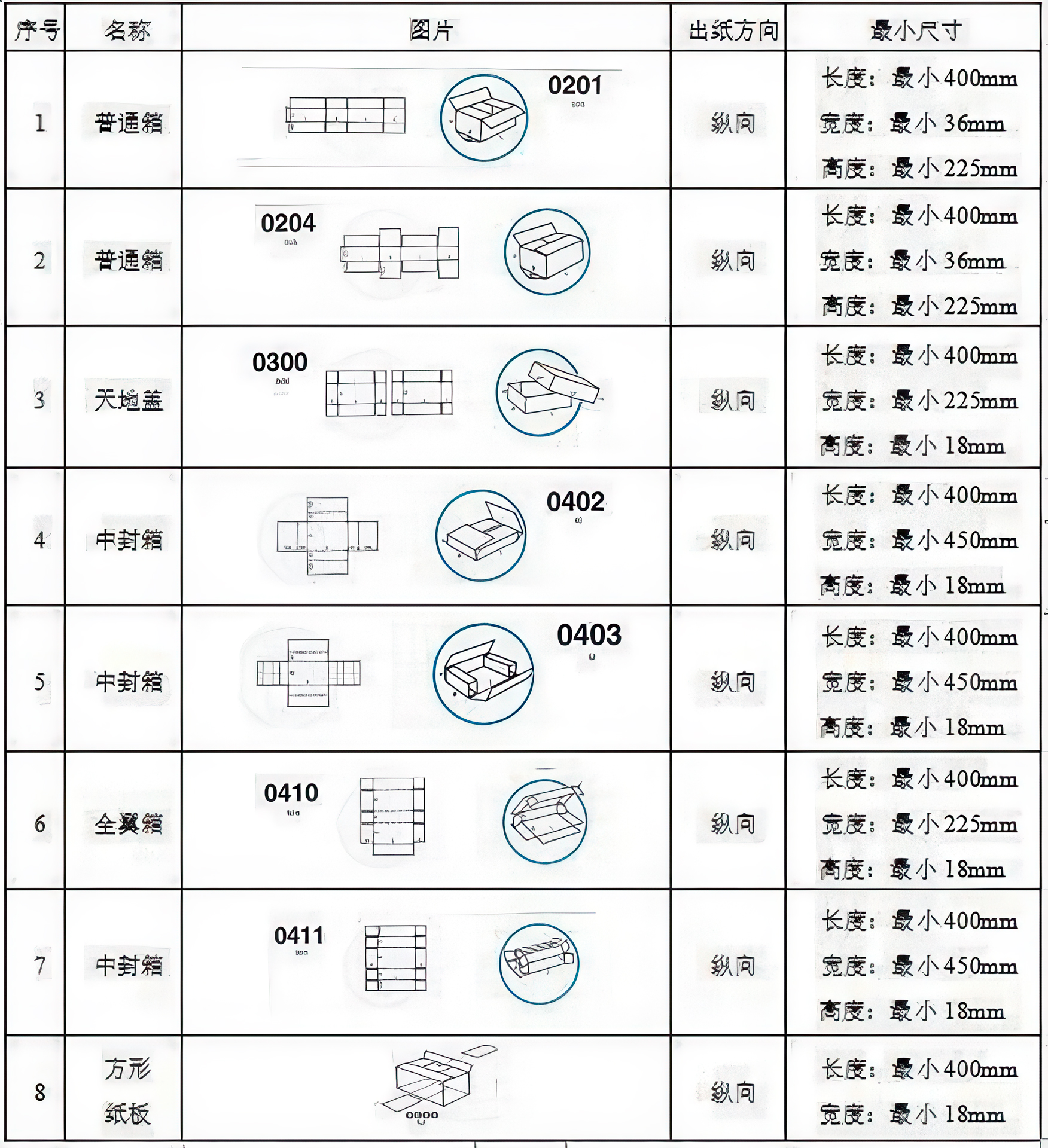

Требования к картону

1. Ширина картона: 400–2350 мм.
2. Высота штабеля (включая поддон 120 мм): максимум 1300 мм.
3. Минимальная длина листа на выходе: 300 мм.
4. Продольная погрешность при резке: максимум 0,5%.
5. Поперечная погрешность: ±2,0 мм.
6. Толщина гофрокартона: 2,5–6,5 мм, допуск ±0,2 мм.
7. Максимальное качество сырья: до 2.30 BC (в соответствии с DIN 55468).
8. Одинарный гофрокартон: максимальная толщина не более 4 мм.
9. Двойной гофрокартон: максимальная толщина не более 6 мм.
