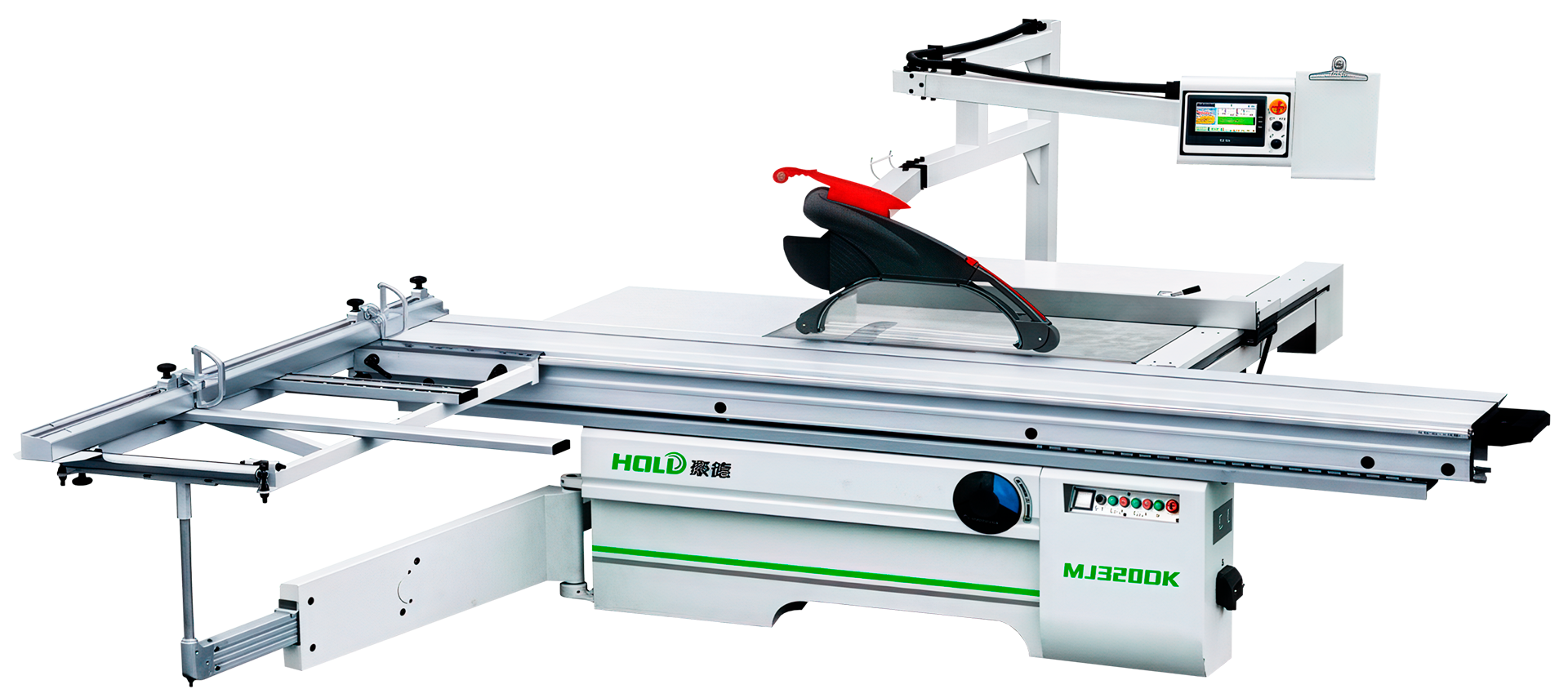

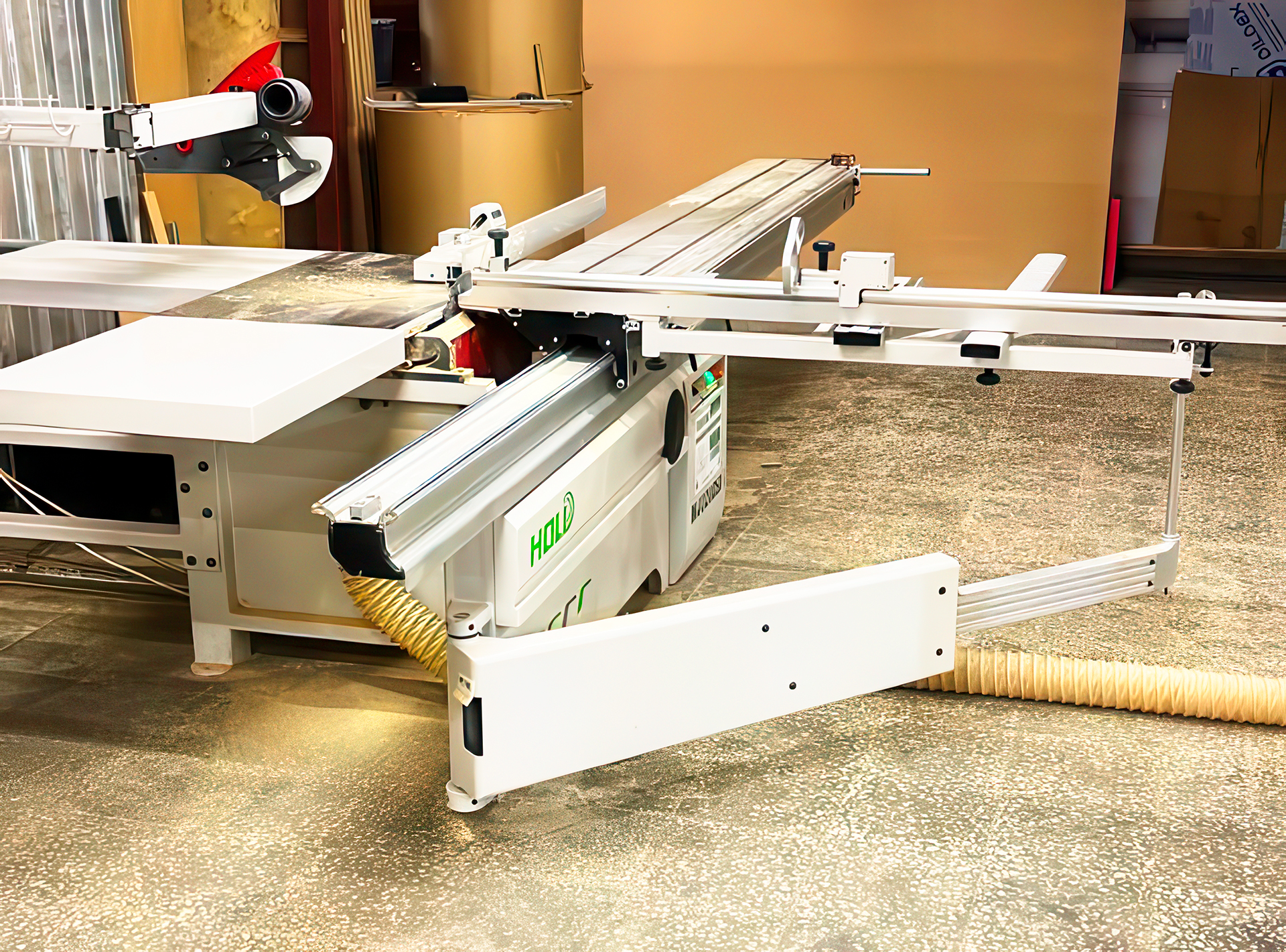

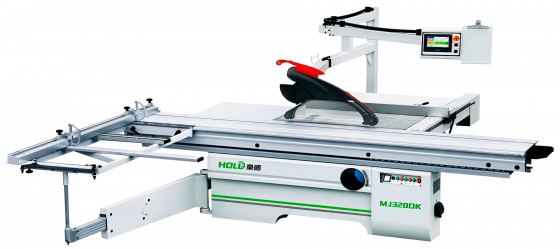

Форматно-раскроечный станок HOLD MJ 320 DK

Назначение и область применения станка

Форматно-раскроечный станок HOLD MJ 320 DK предназначен для высокоточного раскроя плитных материалов, таких как МДФ, ДСП, ДВП, ламинированные панели и клееные щиты. Он обеспечивает чистый и аккуратный рез без сколов благодаря наличию подрезной пилы, которая предварительно обрабатывает нижнюю кромку материала. Станок оснащён роликовой кареткой длиной 3200 мм, что позволяет обрабатывать крупногабаритные заготовки с высокой точностью.

Электрический подъем пильного узла до 45° обеспечивают гибкость в выполнении различных типов резов. Сенсорная панель управления и цифровая индикация параметров упрощают настройку и управление станком, повышая его удобство и эффективность в работе.

Благодаря своей надежности и точности, такой станок широко применяется на мебельных и деревообрабатывающих предприятиях для серийного производства корпусной мебели, столярных изделий и других компонентов из древесных материалов. Его конструкция обеспечивает стабильную работу в условиях интенсивной эксплуатации, делая его незаменимым инструментом в профессиональной среде.

Технические характеристики

Детальное описание узлов станка

Высокопроизводительная сенсорная панель управления

Сенсорная панель управления станка обеспечивает интуитивно понятное взаимодействие оператора с оборудованием. Цветной сенсорный дисплей с четкой графикой позволяет легко настраивать параметры реза, управлять положением параллельного упора и контролировать состояние станка в реальном времени. Интерфейс разработан с учетом потребностей операторов различного уровня подготовки, что позволяет быстро освоить работу с оборудованием и минимизировать время на обучение. Наличие сенсорной панели управления значительно повышает производительность труда, снижает вероятность ошибок и обеспечивает высокую точность операций.

Сервопривод параллельного упора

Сервопривод параллельного упора обеспечивает автоматическую и точную настройку положения параллельного упора с помощью сенсорной панели управления. Эта система позволяет оператору задавать необходимые размеры с точностью до десятых долей миллиметра, что особенно важно при выполнении сложных резов. Сервопривод гарантирует стабильность и повторяемость настроек, исключая влияние человеческого фактора и снижая вероятность ошибок. Благодаря автоматизации процесса настройки, значительно сокращается время переналадки станка при переходе на обработку заготовок различных размеров. Система также обеспечивает плавное и быстрое перемещение упора, что повышает общую производительность оборудования. Надежность и точность сервопривода делают его незаменимым элементом при серийном производстве, где требуется высокая скорость и качество обработки материалов.

Система управления станком

Система управления станком HOLD MJ 320 DK сочетает в себе механические и электронные компоненты для обеспечения точной и удобной настройки параметров реза. Наклон пильного узла осуществляется с помощью маховика, расположенного на передней панели станка, что позволяет оператору легко и быстро изменять угол наклона в пределах до 45°. Цифровая индикация на электронном дисплее угла наклона обеспечивает высокую точность установки и контроль параметров в реальном времени. Подъем и опускание пильного узла выполняются с помощью электрического привода, что упрощает управление и снижает физическую нагрузку на оператора. Электропривод обеспечивает плавность движения и точную фиксацию высоты основного пильного диска, максимальная глубина пропила при 90° — до 90 мм. Также система позволяет раздельно включать и выключать основную пилу (350 мм, 4200 об/мин) и подрезную пилу (120 мм, 8500 об/мин), что повышает гибкость при работе с различными материалами. Такое разделение позволяет использовать подрезную пилу только при необходимости, экономя ресурс и электроэнергию. Совокупность этих функций делает настройку станка быстрой, точной и безопасной.

Подвижная каретка

Подвижная каретка станка выполнена из высококачественного алюминиевого сплава и имеет длину 3200 мм и ширину 430 мм. Это обеспечивает стабильную и точную поддержку обрабатываемого материала на протяжении всего процесса раскроя. Роликовая конструкция каретки позволяет легко и плавно перемещать заготовки, снижая физическую нагрузку на оператора и повышая производительность труда. Это особенно важно при выполнении точных поперечных и продольных резов. Максимальная длина реза составляет 3200 мм, что позволяет обрабатывать крупноформатные листы.

Торцовочный упор

Торцовочный упор выполнен из прочного алюминиевого профиля и предназначен для высокоточного раскроя плитных материалов. Его конструкция обеспечивает устойчивость и минимальные вибрации при перемещении заготовок. Два массивных перекидных упора позволяют фиксировать материал с высокой точностью, что особенно важно при серийной распиловке. Благодаря эргономичной конструкции упор обеспечивает комфортную работу оператора и точность позиционирования по всей его длине — 3200 мм. Это особенно важно при работе с крупноформатными плитами и МДФ.

Пильный узел

Пильный узел форматно-раскроечного станка MJ 320 DK состоит из цельнолитой конструкции, выполненной из серого чугуна, что обеспечивает высокую жесткость и минимальные вибрации во время работы. Наклон пильного узла осуществляется по сферическим закрытым двойным направляющим, что гарантирует точность и стабильность при изменении угла реза до 45°. Электрический подъем и опускание пилы позволяют быстро и точно настраивать высоту пропила, достигая максимальной глубины до 90 мм при угле 90°. Основная пила диаметром 350 мм с посадочным отверстием 30 мм работает на скорости 4200 об/мин, обеспечивая чистый и ровный рез. Подрезная пила диаметром 120 мм с посадочным отверстием 20 мм вращается со скоростью 8500 об/мин, предотвращая сколы на нижней кромке материала. Раздельное управление включением и выключением основной и подрезной пил повышает безопасность и удобство эксплуатации.

Параллелограммная защита пильного диска

Параллелограммная защита пильного диска представляет собой аспирационный кожух, установленный на специальной поворотной штанге. Кожух оснащен роликами на входе и выходе, что обеспечивает плавное прохождение заготовки и предотвращает её повреждение. Отдельный аспирационный патрубок эффективно удаляет стружку и пыль из зоны резания, поддерживая чистоту рабочей поверхности и улучшая видимость линии реза. Полное закрытие рабочей зоны кожухом повышает безопасность оператора, предотвращая случайный контакт с вращающимся диском и уменьшая риск травм. Конструкция защиты обеспечивает легкий доступ для обслуживания и замены пильных дисков, что сокращает время простоя оборудования.

Главные достоинства HOLD MJ 320 DK

• Станок оснащен торцовочным упором с двумя массивными подвижными упорами для точной настройки размеров.
• Цельнолитой корпус пильного узла обеспечивает минимальные вибрации и высокую жесткость, что способствует чистому и ровному резу без сколов.

• Сенсорная панель управления с интуитивно понятным интерфейсом позволяет легко настраивать параметры работы станка.
• Перемещение параллельного упора при помощи сервопривода упрощает процесс перенастройки станка и значительно увеличивает повторяемость размеров.
• Электрический подъем пильного узла и цифровая индикация угла наклона обеспечивают быстрое и точное изменение настроек.

• Параллелограммная защита пильного диска с аспирационным кожухом и отдельным патрубком эффективно удаляет стружку и пыль, обеспечивая безопасность оператора и чистоту рабочей зоны.
• Конструкция станка рассчитана на длительную эксплуатацию без потери точности и производительности.

• Возможность наклона пильного узла до 45° позволяет выполнять различные типы резов, включая угловые.
• Станок подходит как для мелкосерийного, так и для серийного производства корпусной мебели и столярных изделий.

• Длина подвижной каретки 3200 мм и ширина 430 мм обеспечивают удобную работу с крупноформатными плитами.
• Мощность электродвигателя основной пилы 5,5 кВт и подрезной пилы 0,75 кВт позволяют справляться с высокими нагрузками.

Форматно-раскроечный станок HOLD MJ 320 DK сочетает в себе высокую точность, надежность и удобство в эксплуатации. Его конструкция и функциональные возможности делают его отличным выбором для предприятий, стремящихся к качественной и эффективной обработке плитных материалов. Станок обеспечивает стабильное качество реза, безопасность оператора и высокую производительность, что особенно важно в условиях интенсивного производства.

Коммерческие условия

• Условия поставки: самовывоз со склада в Ногинске.
• Срок гарантии: 18 месяцев с момента ввода в эксплуатацию.

Для заказа и консультации по техническим вопросам вы можете связаться с нашими специалистами. Компания "Интервесп" предоставляет пуско-наладочные работы и полное сервисное обслуживание.
