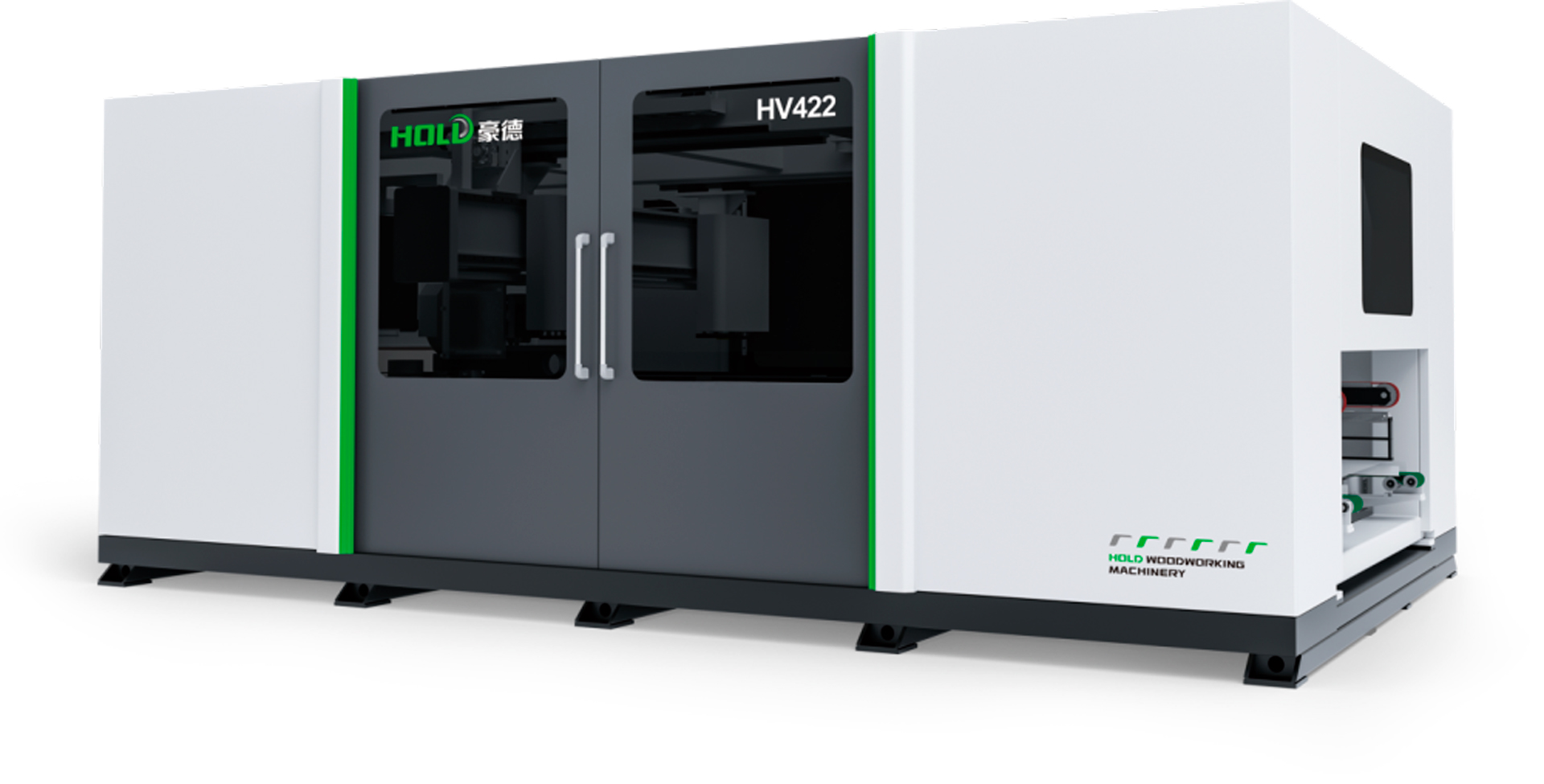

Четырехсторонний форматно-обрезной станок с ЧПУ HOLD HV422

Модели серии

HV422

Мощность энергопотребления станка 37,5
Максимальная скорость подачи 40
Минимальная длина заготовки 1 800
Минимальная ширина заготовки 350

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Четырехсторонний форматно-обрезной станок с ЧПУ HOLD HV422 - это высокопроизводительное деревообрабатывающее оборудование с числовым программным управлением, спроектированное для скоростного форматирования дверных полотен. Агрегат выполняет четырехстороннюю распиловку за один цикл, обрабатывая деталь со всех граней всего за 45 секунд. Массивная конструкция, вакуумная фиксация и автоматическая подача гарантируют стабильную геометрию изделий даже при интенсивных нагрузках на средних и крупных производственных линиях.

Назначение и области применения

Высокоскоростной раскрой и чистовое форматирование деревянных дверей.
Комплексная четырехсторонняя обработка панелей в автономном режиме.
Интеграция в автоматизированные поточные линии для непрерывного выпуска продукции.
Работа на предприятиях дверного профиля, требующих высокой точности и минимальных циклов обработки.

Ключевые функциональные возможности

Функция	Описание
Пильные модули	2 комплекта продольных и 2 комплекта поперечных пил
Система фиксации	Вакуумный насос для надежного удержания заготовки
Управление шириной	Серводвигатель автоматической регулировки стола
Скорость обработки	До 45 секунд на полотно при макс. скорости 40 м/мин
Удаление отходов	Ленточный конвейер автоматического вывоза обрезков

Преимущества использования

Защита от сколов: Подрезные пилы с высокой частотой вращения исключают повреждение кромок, формируя чистый торец.
Полная автоматизация: ЧПУ и сервоприводы берут на себя расчеты и перемещения, минимизируя влияние человеческого фактора.
Точное базирование: Двойная конструкция передней шестерни и боковые упоры гарантируют центровку панели до сотых долей миллиметра.
Адаптивность: Автоматическая коррекция высоты пильных групп под толщину листа поддерживает постоянную глубину реза.
Эргономика труда: Сквозная подача и конвейерная уборка стружки сокращают физические нагрузки на операторов.

Оборудование объединяет скоростную распиловку, прецизионное позиционирование и интеллектуальное управление, становясь оптимальным решением для серийного выпуска дверных конструкций.

Технические характеристики станка

Характеристика	Значение
Максимальный размер обработки, мм	3 000×1 100
Минимальный размер обработки, мм	1 800×350
Толщина обрабатываемой панели, мм	30–65
Максимальная рабочая скорость, м/мин	40
Скорость вращения основной пилы, об/мин	3 000
Скорость вращения подрезной пилы, об/мин	12 000
Мощность двигателя основной пилы, кВт	5,8
Мощность двигателя подрезной пилы, кВт	2,2
Диаметр основной пилы, мм	300/30
Диаметр подрезной пилы, мм	120/22
Высота рабочего стола, мм	900
Общая мощность, кВт	37,5
Габаритные размеры, мм	5 100×2 980×2 100
Количество аспирационных патрубков	Ø100×6

Детальное описание узлов станка

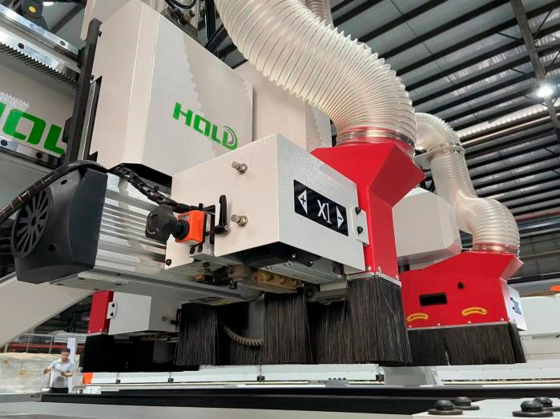

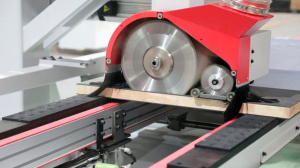

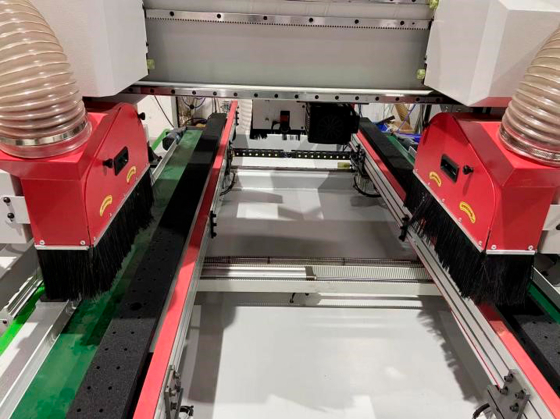

Пильные модули

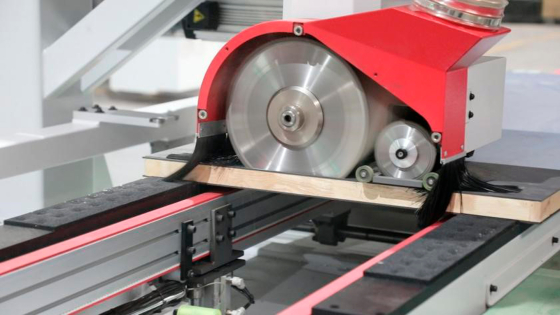

Две группы продольных и две группы поперечных пил обеспечивают комплексный раскрой за один проход.
Специальная конструкция режущих узлов эффективно предупреждает сколы, сохраняя высокое качество торцевой кромки.
Автоматическая корректировка высоты группы синхронизируется с толщиной листа, поддерживая стабильную глубину погружения подрезного диска.

Система позиционирования и фиксации

Двойная передняя шестерня отвечает за точное перемещение и базирование детали в рабочей зоне.

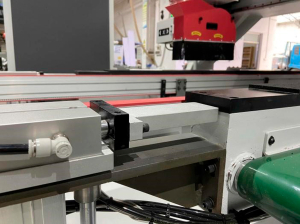

Левый и правый боковые упоры осуществляют центральную ориентацию заготовки перед резом.

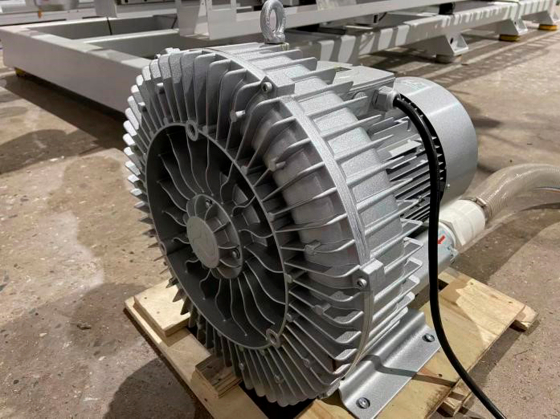

Вакуумный насос надежно прижимает панель к столу, исключая смещение во время высокоскоростной распиловки.

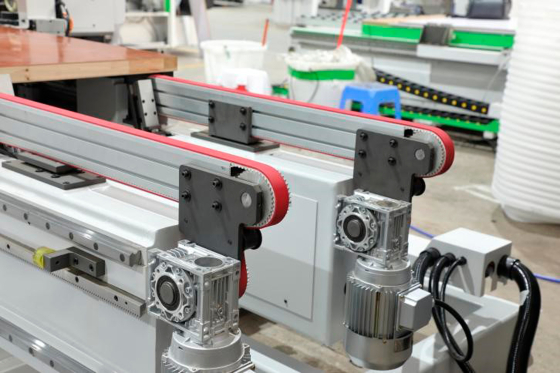

Механизм подачи и утилизации

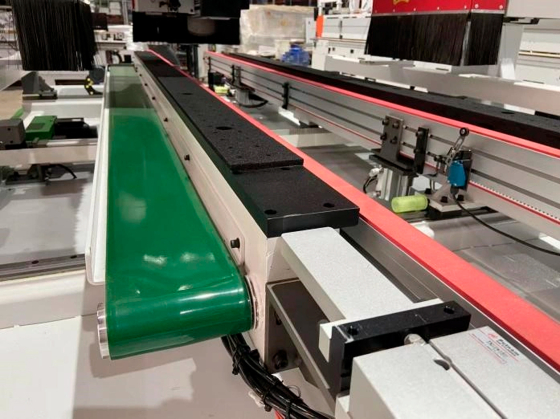

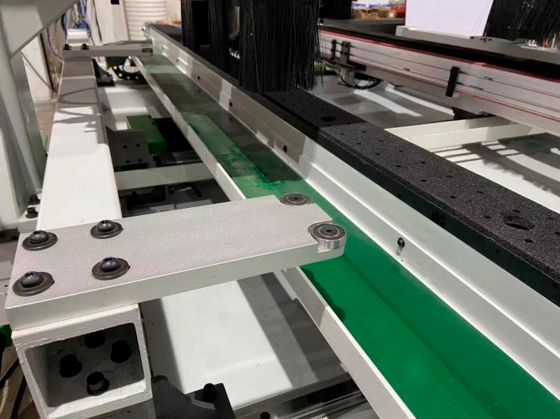

Сквозной ленточный конвейер оснащен двумя независимыми приводами для непрерывной загрузки и разгрузки.
Отдельная лента собирает и выводит обрезки из зоны резания, оптимизируя рабочее пространство и снижая трудозатраты.

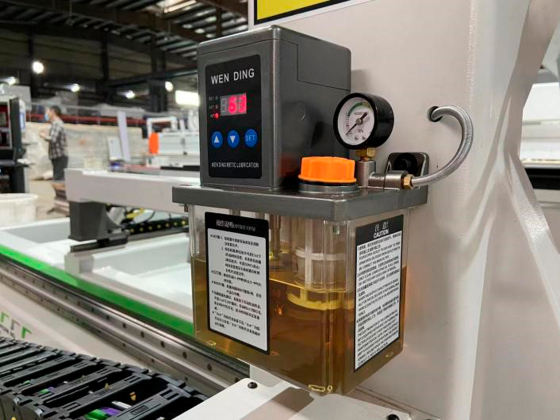

Регулируемая система автоматической смазки продлевает ресурс подвижных элементов механизма.

Управление и автоматика

Серводвигатель бесступенчато меняет ширину рабочего пространства согласно заданным параметрам панели.
Числовое программное управление координирует все процессы, устраняя необходимость ручных настроек и повышая точность.
Интеллектуальная схема взаимодействия узлов гарантирует повторяемость результатов на каждой операции.

Главные преимущества 4 стороннего станка HOLD HV422

Скорость: Полный цикл четырехсторонней обработки занимает всего 45 секунд.
Качество реза: Подрезные пилы и оптимальная геометрия зубьев исключают сколы на ламинате и шпоне.
Точность: Серворегулировка и вакуумный прижим обеспечивают идеальную геометрию раскроя.
Автоматизация: Встроенные системы подачи, смазки и удаления отходов работают без вмешательства оператора.
Гибкость интеграции: Агрегат функционирует как самостоятельная единица или встраивается в сложные поточные линии.

Экономическая эффективность

Купить Четырехсторонний форматно-обрезной станок с ЧПУ HOLD HV422 стоит производствам, нацеленным на сокращение себестоимости дверных полотен и устранение ручного труда. Высокая скорость цикла, автоматическая утилизация обрезков и точное сервоуправление минимизируют процент брака и экономят сырье. Снижение потребности в персонале и бесперебойная работа в составе автоматических линий быстро окупают первоначальные инвестиции.

Комплектация

Пильные группы (продольные и поперечные)
Система вакуумного прижима заготовок
Боковые двойные упоры
Ленточный механизм сквозной подачи
Конвейер удаления обрезков
Серводвигатель регулировки ширины стола
Автоматическая система смазки
Блок ЧПУ управления
Аспирационные патрубки (6 шт.)

Дополнительная комплектация

Интеграция в автоматическую поточную линию
Расширенные программы раскроя под специфические чертежи
Опции модернизации аспирационной системы
Адаптация под нестандартные форматы панелей
