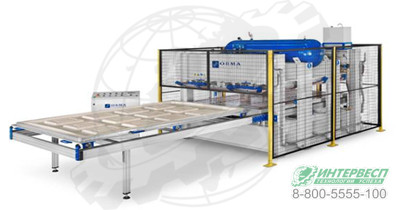

Мембранный пресс для односторонней оклейки фрезерованных деталей моделей ОRMA AIR SYSTEM ECO 25/14

Италия

Модели серии

ОRMA AIR SYSTEM ECO 25/14

Размеры рабочего стола 2 340 x 1 340
Макс. Размеры оклеиваемой панели 2 240 x 1 240
Общее давление 180
Удельное давление макс. Рабочее 5+1

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Мембранный пресс для односторонней оклейки фрезерованных деталей моделей ОRMA AIR SYSTEM ECO 25/14 - это оборудование, предназначенное для оклейки трёхмерных фрезерованных изделий термопластичными плёнками. Станок подходит для нанесения ПВХ- и ПП-плёнок толщиной от 0,35 до 0,6 мм, а также натурального шпона при условии установки мембранного комплекта.

Назначение и области применения

Оклейка фасадов, декоративных панелей и мебельных элементов с рельефной поверхностью.
Производство изделий из МДФ с последующим покрытием термопластичными материалами.
Использование в условиях серийного и мелкосерийного производства мебели.
Обработка деталей сложной геометрии, включая глубокие фрезеровки и контурные элементы.

Ключевые функциональные возможности

Функция	Описание
Ручная загрузка и выгрузка	Подвижный лоток, смонтированный с узкой стороны станка, облегчает операции с деталями.
Возможность установки второго загрузочного стола	Сокращает время простоя при смене заготовок.
Двойная система зубчатых реек с торсионной тягой	Гарантирует параллельность столов при подъёме и опускании.
Нагрев с использованием диатермического масла	Максимальная температура нагревающей жидкости - 130 °C.
Сенсорный дисплей TouchScreen	Управление всеми функциями станка через интуитивный интерфейс.

Преимущества использования

Высокая надёжность - каркас из стального профиля, обработанного на станках с ЧПУ.
Точное давление - электронное управление гидравликой в зависимости от давления сжатого воздуха.
Быстрый нагрев - использование диатермического масла обеспечивает равномерную передачу тепла.
Автоматизация - самопроверка, диагностика ошибок, графическое отображение состояния оборудования.
Гибкость - поддержка программ по недельному таймеру и сохранение настроек для разных материалов.

ОRMA AIR SYSTEM ECO 25/14 сочетает промышленную надёжность, точное управление и эргономичную компоновку. Он подходит как для единичного, так и для серийного производства, где важны стабильность, повторяемость и минимальные простои.

Технические характеристики станка

Параметр	AIR SYSTEM ECO 25/14	AIR SYSTEM ECO 30/14
Размеры рабочего стола, мм	2 340 × 1 340	2 840 × 1 340
Макс. размеры оклеиваемой панели, мм	2 240 × 1 240	2 740 × 1 240
Общее давление, т	180	270
Удельное давление макс., кг/см²	5+1	5+1
Цилиндры прессования	4 шт, Ø140 мм, ход 100 мм	6 шт, Ø140 мм, ход 100 мм
Подвижный стол	нижний (закрытие пресса снизу вверх)	нижний (закрытие пресса снизу вверх)
Макс. рабочая толщина (панель + шаблон), мм	60	60
Сторона осуществления загрузки, мм	1 400	1 400

Детальное описание узлов станка

Конструкция и каркас

Каркас выполнен из стального профиля, сваренного и обработанного на станках с ЧПУ.
Защитный решётчатый картер обеспечивает безопасность и вентиляцию.
Двойная система зубчатых реек с торсионной тягой гарантирует параллельность столов.

Столы и уплотнение

Неподвижный верхний стол - стальной, сверлённый, используется для циркуляции диатермического масла.
Подвижный нижний стол - из стального профиля и плиты, с каналами для создания разрежения.
Фланцы с силиконовым уплотнителем типа O-Ring обеспечивают герметичность камеры.

Гидравлика и пневматика

Гидростанция с двойным насосом - один для быстрого закрытия, второй для медленного нагнетания давления.
Цилиндры спроектированы для работы в масляной среде, штоки хромированы для износостойкости.
Сжатый воздух подаётся из внешнего ресивера (компрессор не входит в комплект).

Управление и автоматика

PLC-система с сенсорным дисплеем TouchScreen.
Автоматическая самопроверка при включении и в процессе работы.
Графическое отображение состояния оборудования и возможных аномалий.
Возможность программирования: температуры, времени предварительного нагрева, вакуума, прессования и недельного таймера.

Главные достоинства станка

Точность: электронное управление давлением и температурой - стабильный результат.
Надёжность: стальной каркас, качественная гидравлика, проверенная автоматика.
Производительность: возможность установки второго стола - минимум простоев.
Универсальность: подходит для ПВХ, ПП и шпона (с мембраной).
Безопасность: решётчатый картер, автоматическая диагностика, защита от ошибок.

Экономическая эффективность

Купить Мембранный пресс ОRMA AIR SYSTEM ECO 25/14 стоит, поскольку он обеспечивает высокое качество оклейки трёхмерных деталей при минимальном участии оператора. Благодаря автоматическому контролю параметров, быстрой смене заготовок и надёжной конструкции, оборудование снижает брак и повышает производительность. Для мебельных предприятий это решение с быстрой окупаемостью и стабильным качеством готовой продукции.

Комплектация

Мембранный пресс ОRMA AIR SYSTEM ECO 25/14
Подвижный загрузочный лоток с ручным перемещением
Фланец загрузочного лотка с силиконовым уплотнителем O-Ring
Неподвижный верхний стол с системой нагрева диатермическим маслом
Подвижный нижний стол с вакуумными каналами
Гидравлическая станция с двойным насосом
Цилиндры с хромированными штоками
Система подачи сжатого воздуха (ресивер, компрессор не входит)
Пульт управления с сенсорным дисплеем TouchScreen
Электронная система на базе PLC с функциями диагностики и программирования
