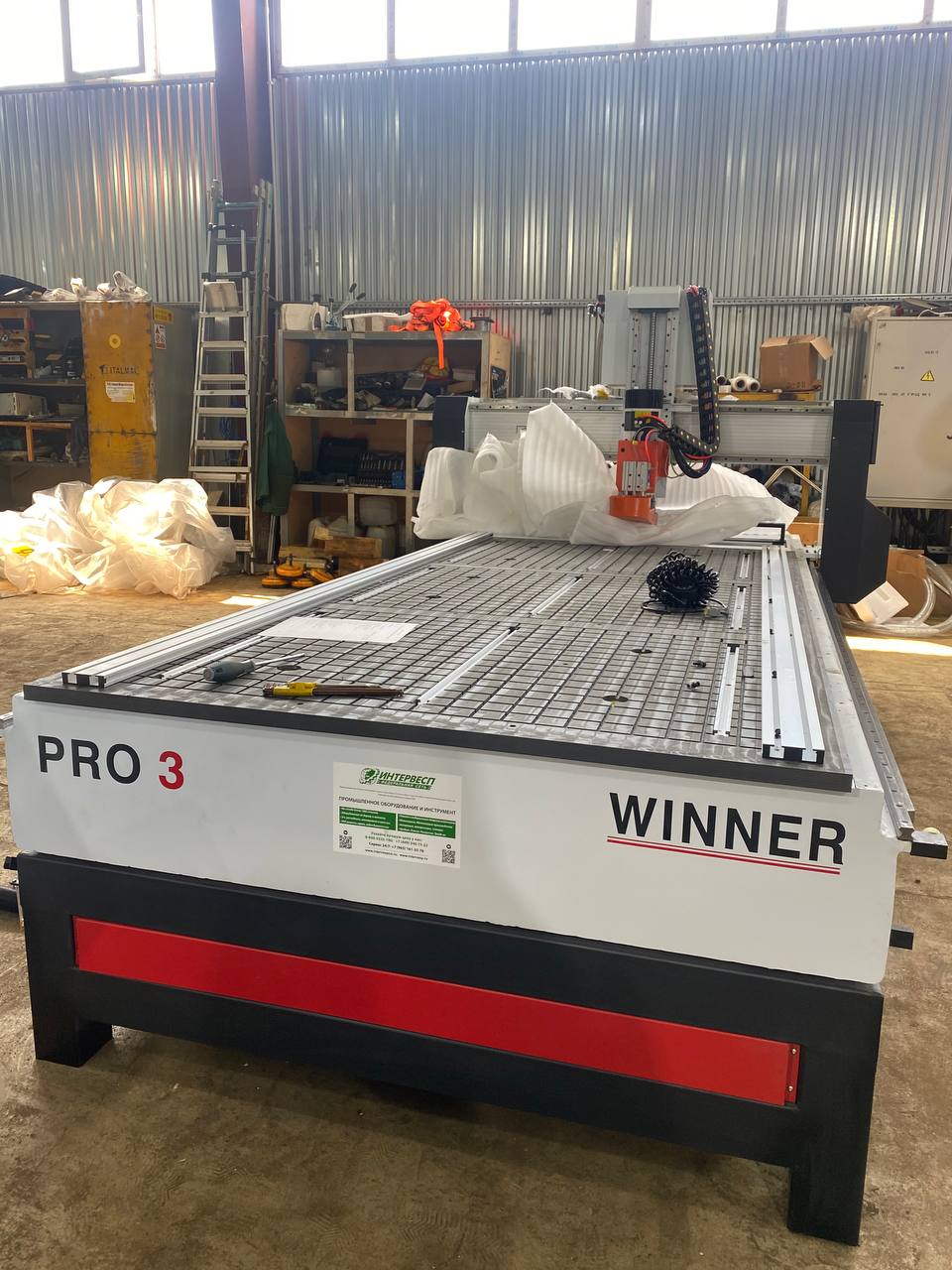

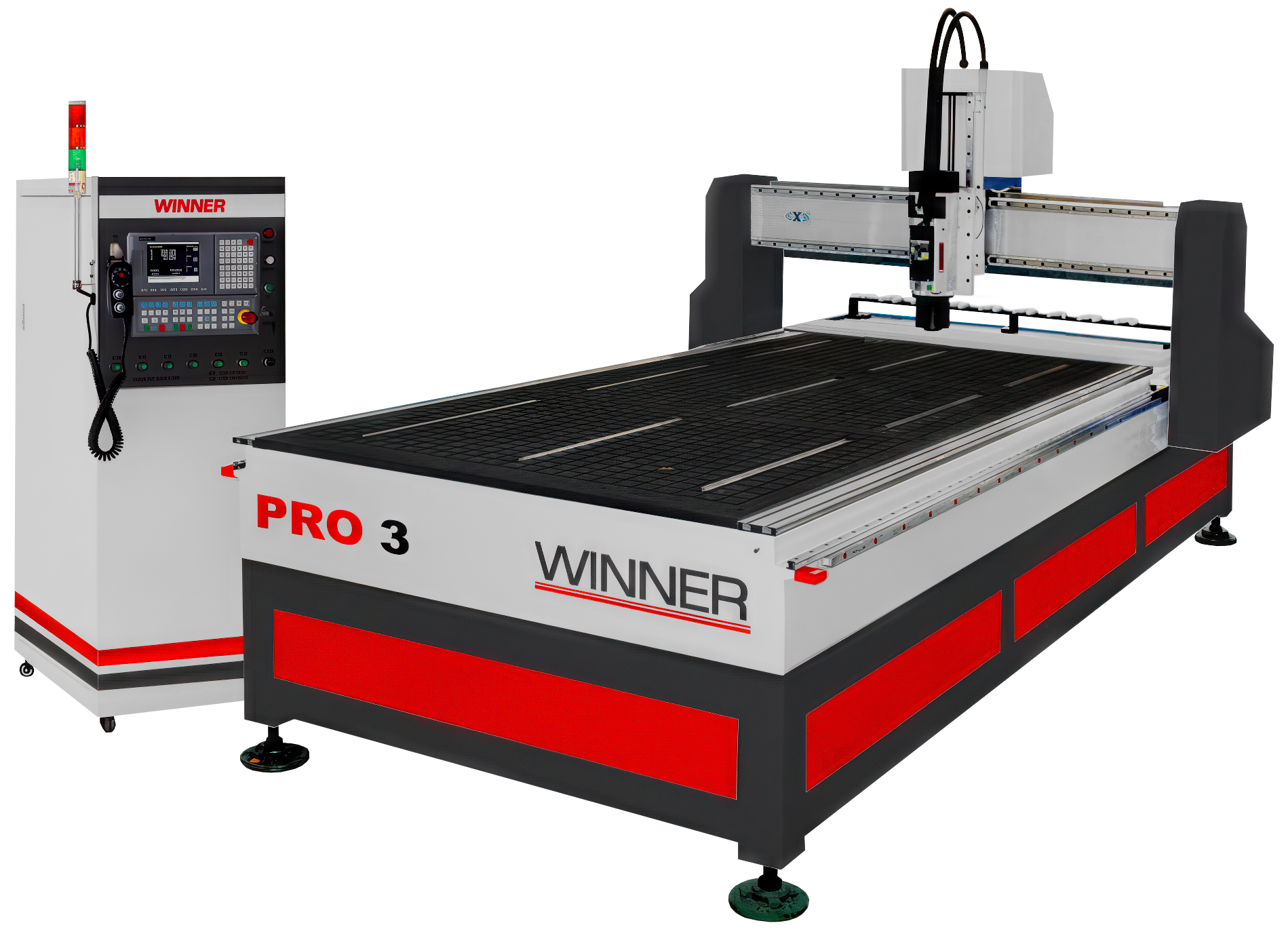

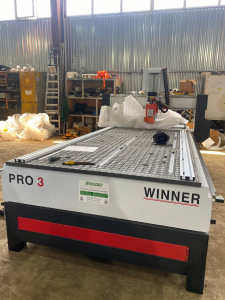

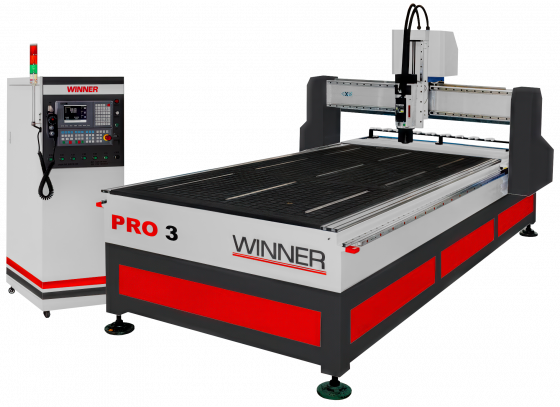

Фрезерный станок с ЧПУ по дереву WINNER PRO 3 2030

Фрезерный станок с ЧПУ по дереву WINNER PRO 3 2030 – это высокотехнологичное оборудование, предназначенное для выполнения точных операций фрезерования и гравировки по дереву и другим материалам. Данный станок оснащен автоматической системой смены инструмента, высокопроизводительным шпинделем, серво-приводами и надежной системой управления SYNTEC, что обеспечивает стабильную работу и высокое качество обработки.

Технические характеристики WINNER PRO 3 (1325) и PRO 3 (2030)

Назначение и область применения

WINNER PRO 3 2030 используется в мебельном производстве, отделке интерьеров и экстерьеров, а также для создания эксклюзивных изделий и прототипов. Станок способен обрабатывать различные материалы, такие как:

• Древесина всех пород
• Композитные материалы (ДСП, ДВП, МДФ, фанера)
• Акриловое стекло, оргстекло, модельный пластик
• Искусственный камень и другие материалы

Конструктивные особенности WINNER PRO 3 2030

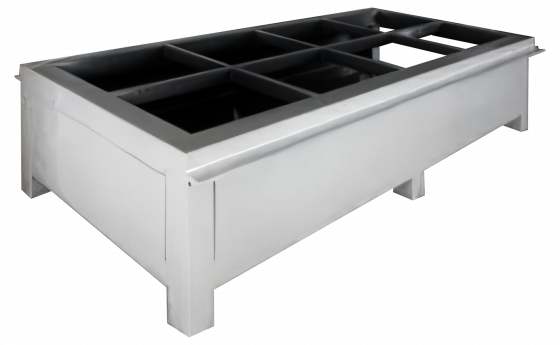

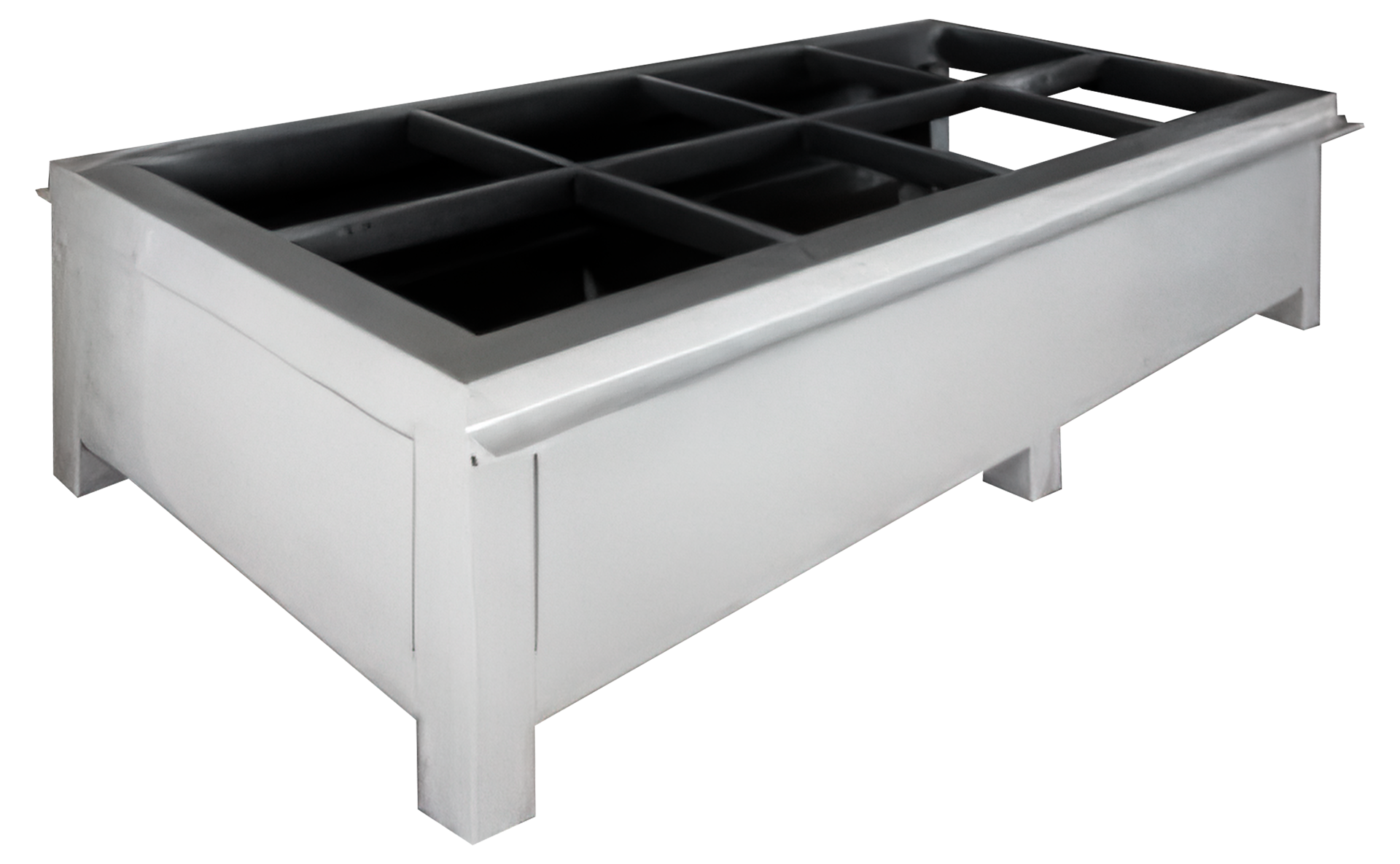

Конструкция станины

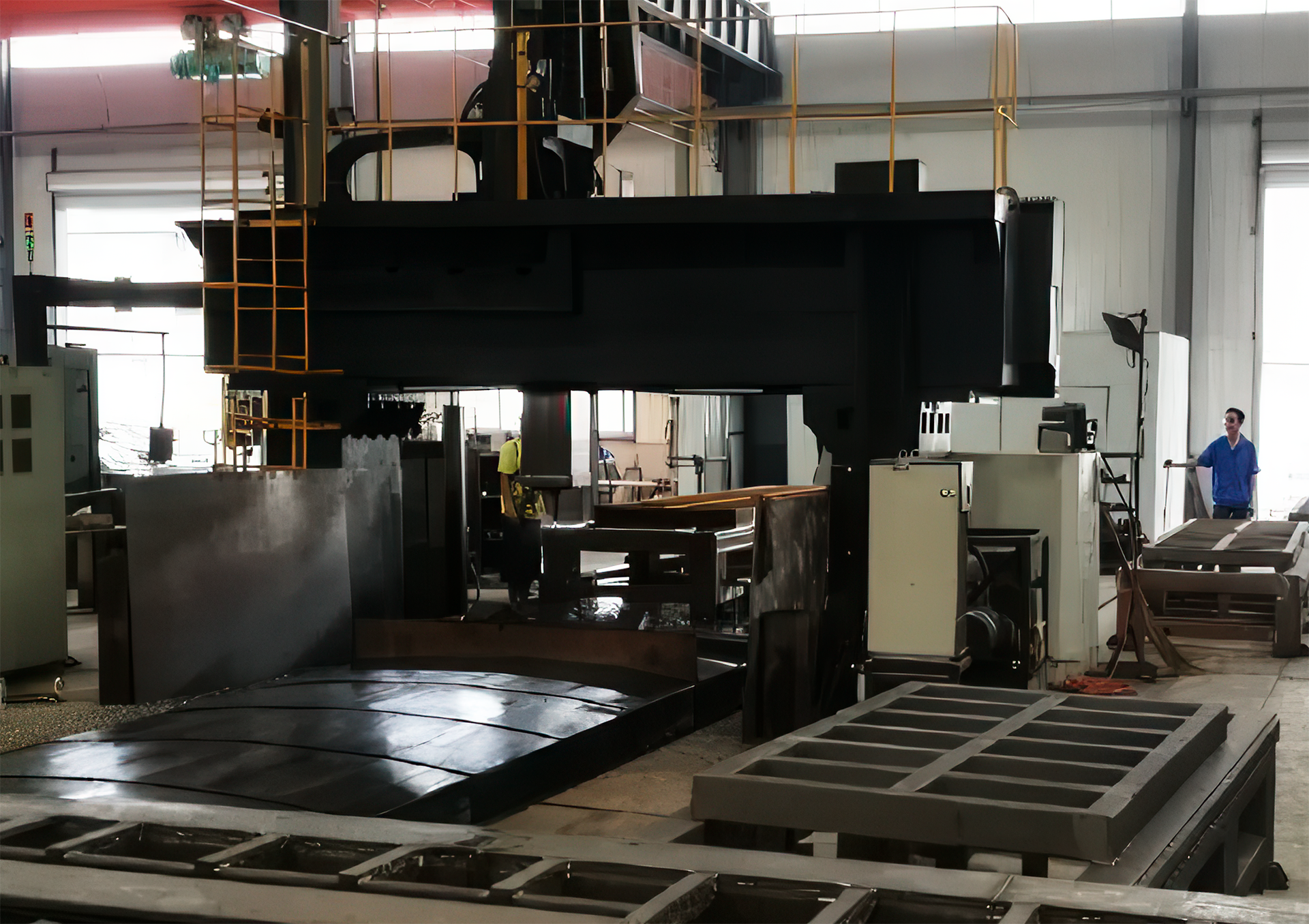

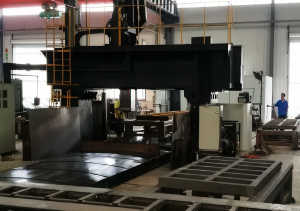

Основа станины изготовлена из толстостенных труб с усилением поперечными балками, что обеспечивает высокую жесткость и устойчивость к вибрациям. Геометрическая точность достигается обработкой станины на металлообрабатывающем центре с ЧПУ, что гарантирует качество и точность обработки.

Высокопрочный облегченный портал

Портал выполнен из прочного сплава с внутренним усилением. Такая конструкция обеспечивает прочность, легкость и снижает нагрузку на систему перемещения и подшипники.

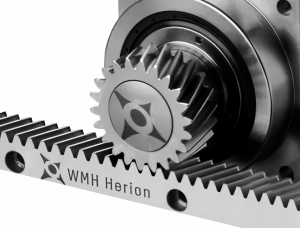

Система перемещения по осям «X-Y»

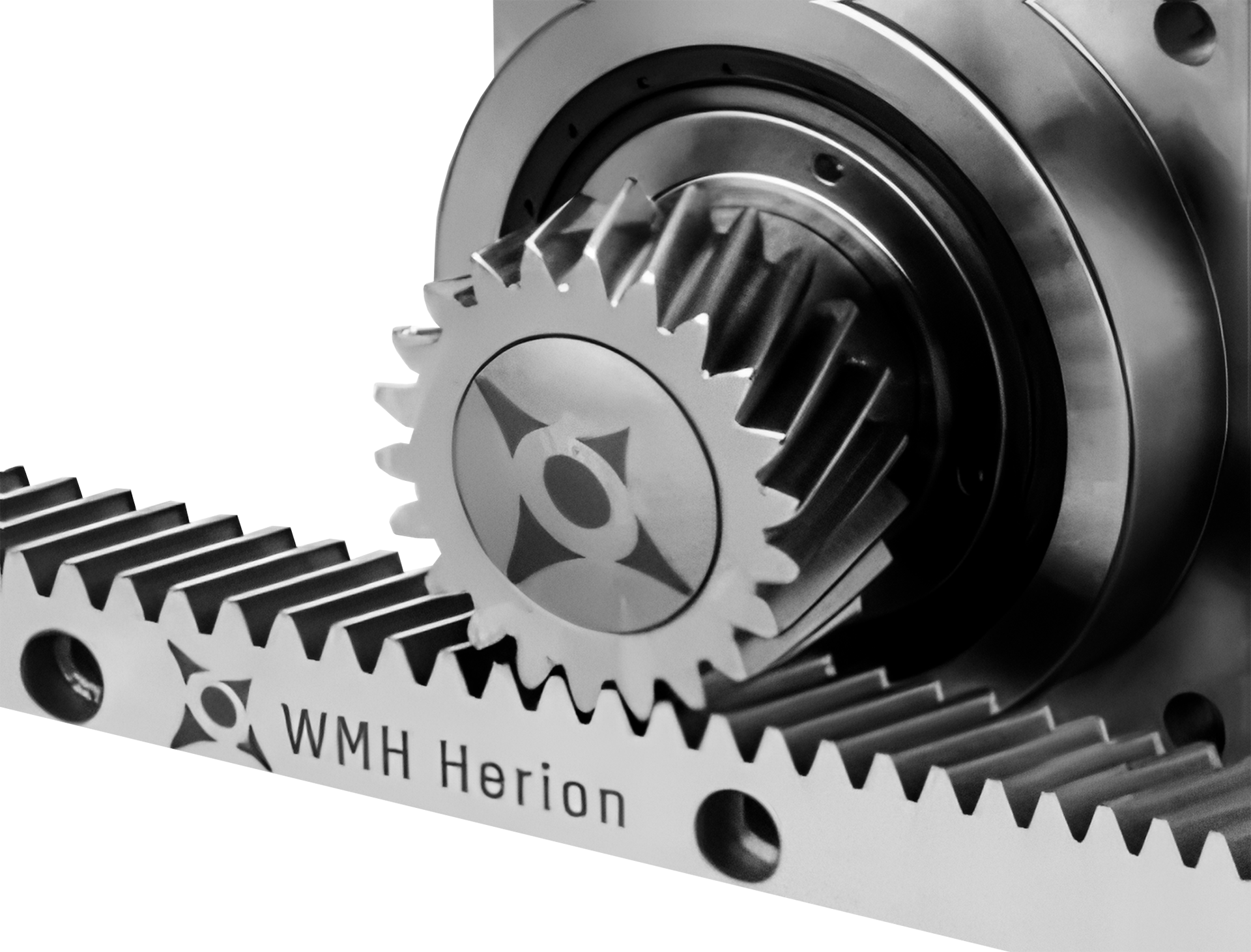

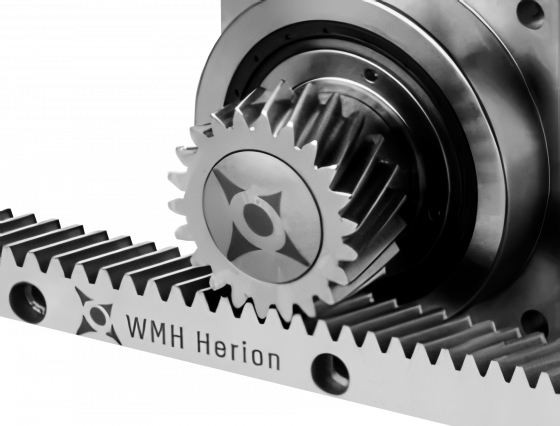

Перемещение по осям X и Y осуществляется с помощью системы косозубого зацепления "шестерня-рейка" производства WMH-Herion (Германия), что обеспечивает плавную и бесшумную работу.

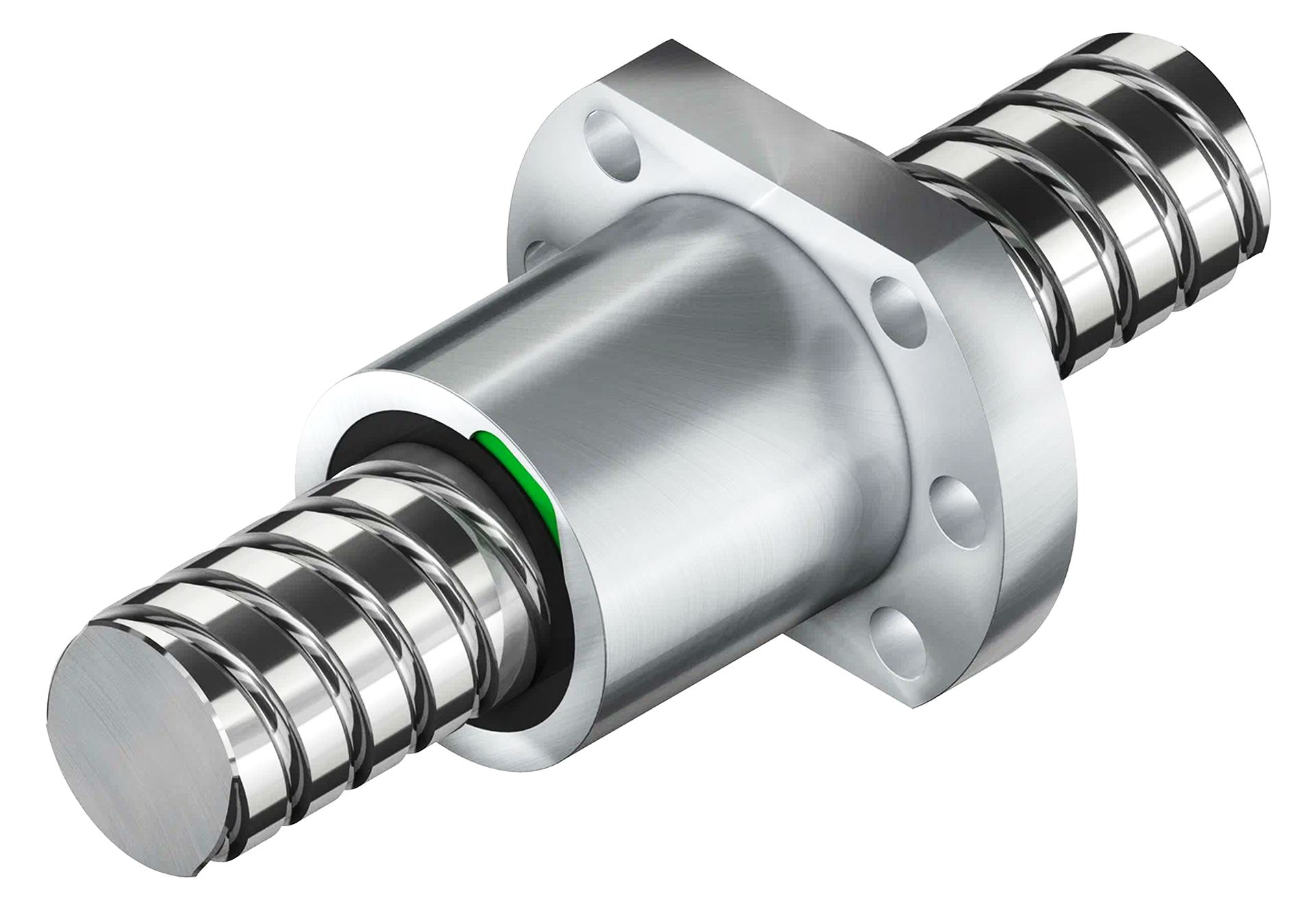

Система перемещения по оси «Z»

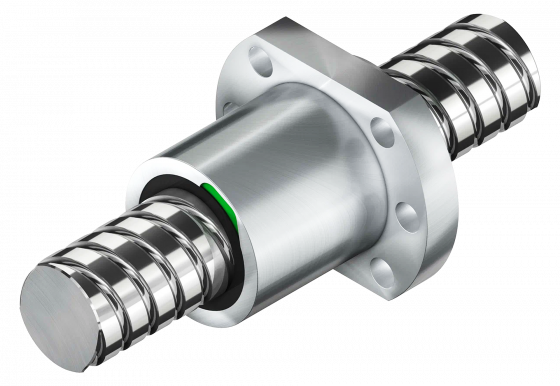

Точное перемещение по оси Z осуществляется благодаря использованию шарико-винтовой пары (ШВП) увеличенного сечения, что исключает люфт и позволяет сохранять точность при высокоскоростной обработке.

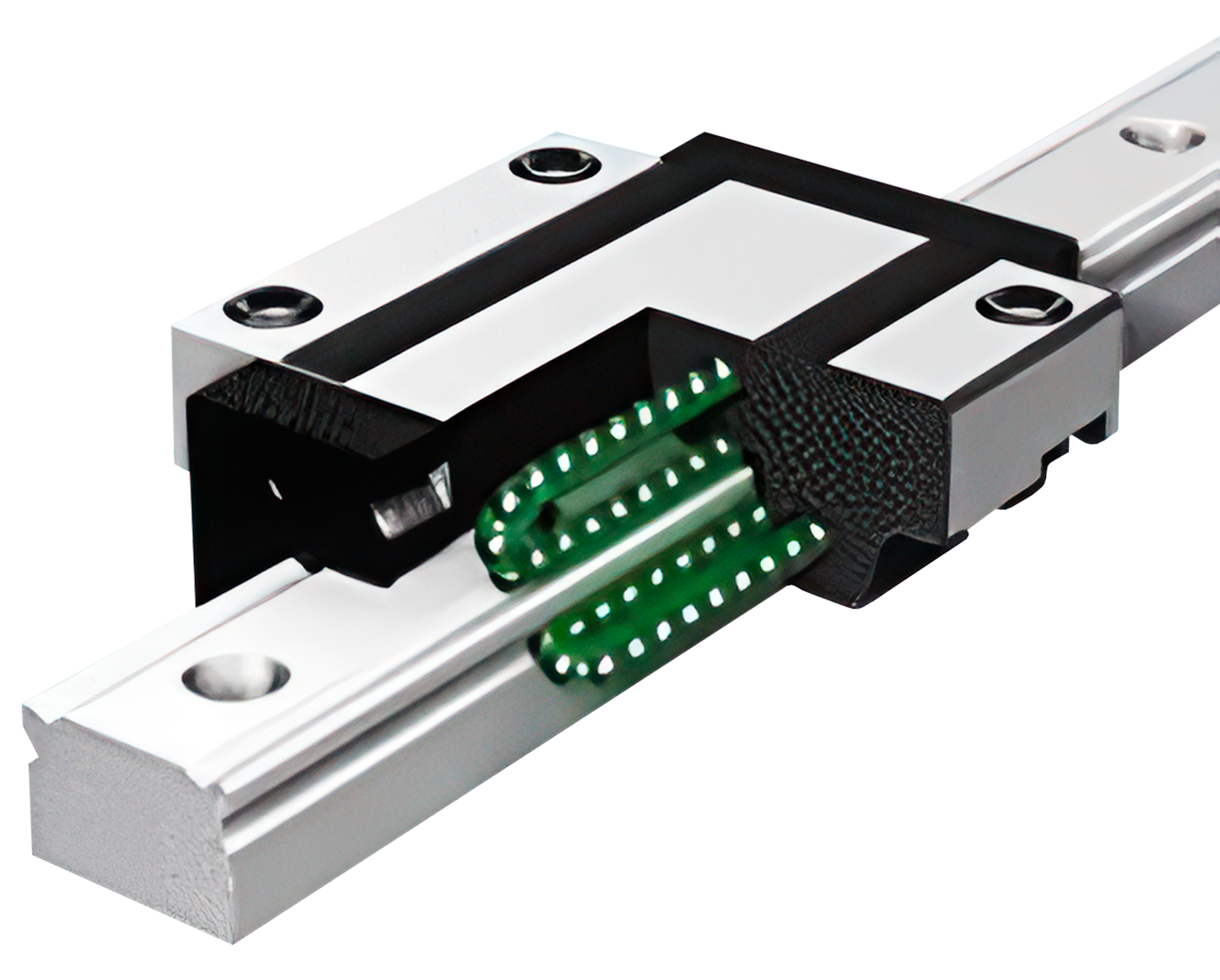

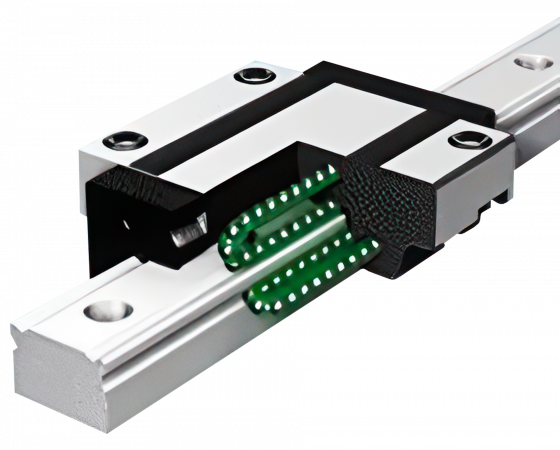

Линейные подшипники

Для обеспечения точности перемещения и долговечности на всех осях используются линейные подшипники тайваньского производства HIWIN, обеспечивающие стабильное перемещение и высокую точность обработки.

Основные узлы и компоненты

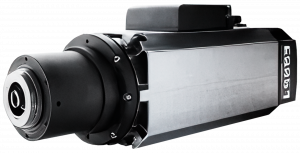

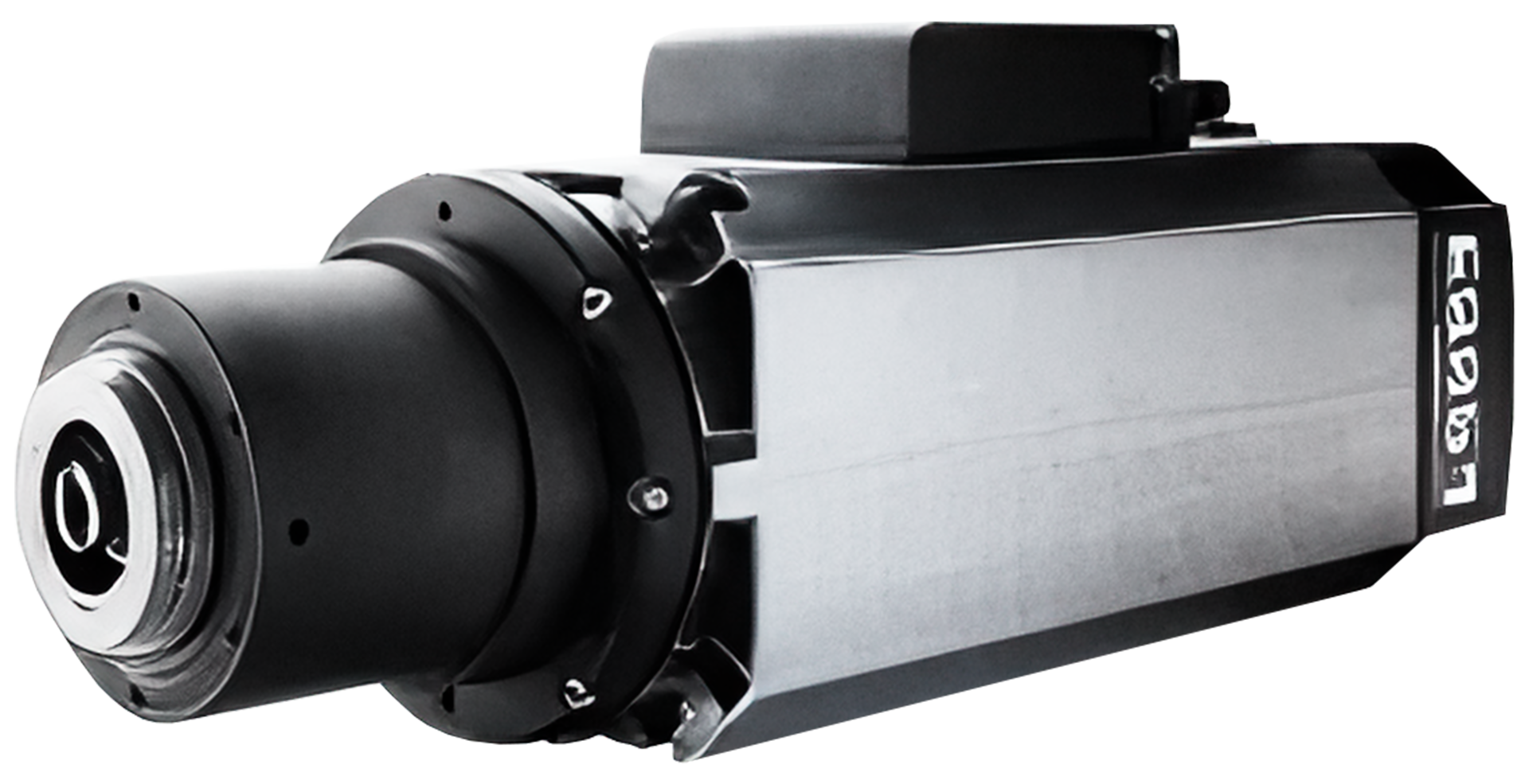

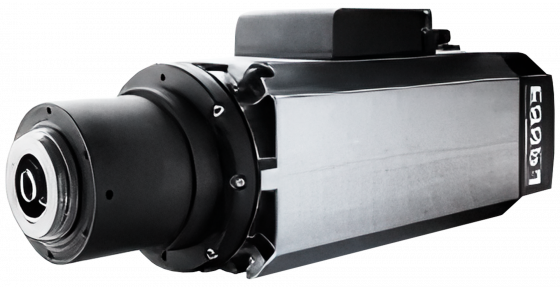

Шпиндель 9 кВт «HQD» ATC ISO30

Шпиндель мощностью 9,0 кВт от итальянской компании HSD, обеспечивает стабильное охлаждение за счет вентилятора, установленного на валу, и подходит для обработки древесины, пластика и композитных материалов.

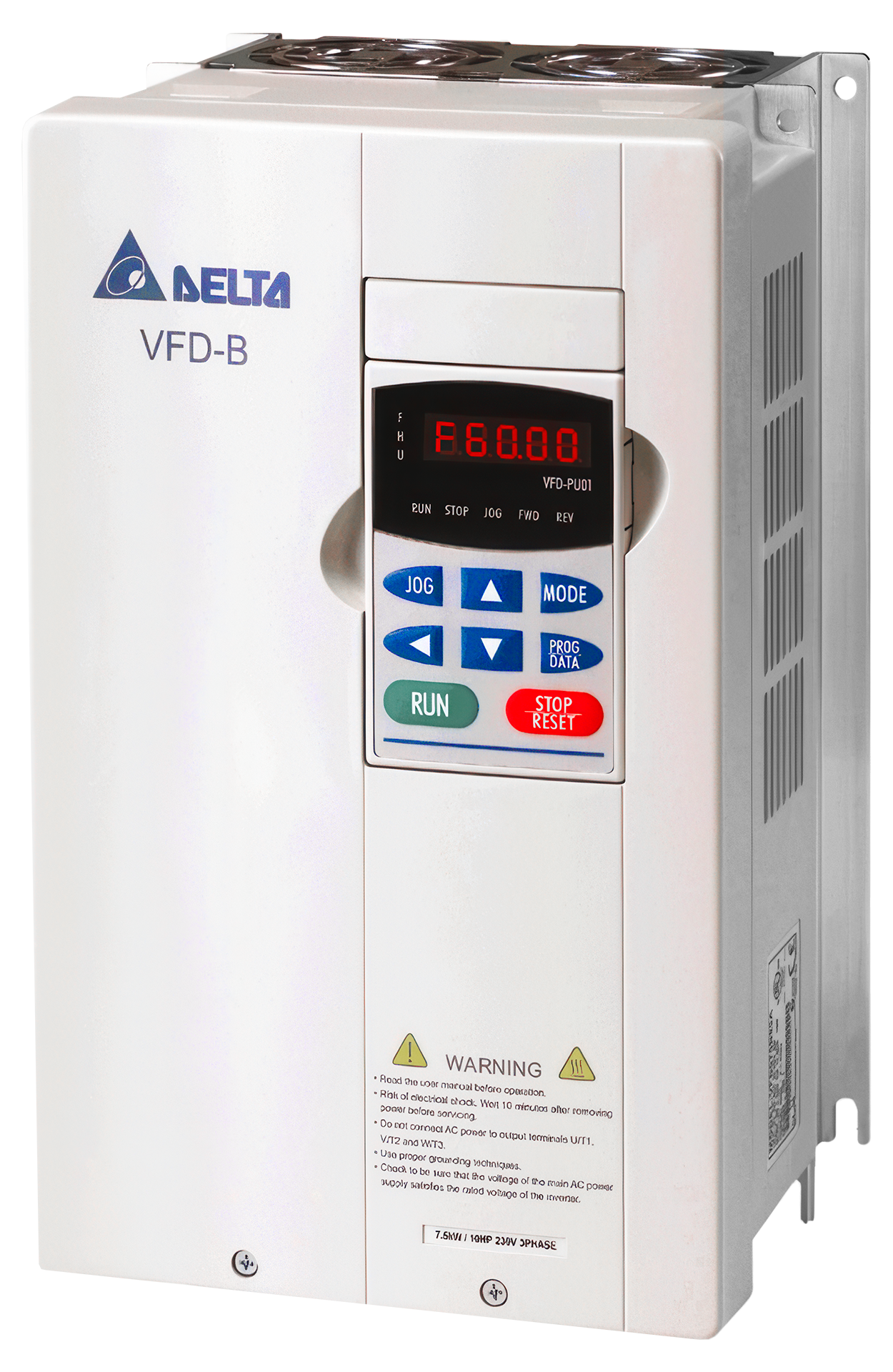

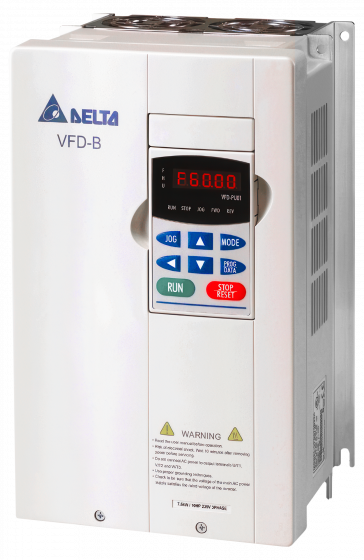

Инвертор 11 кВт «DELTA» (Тайвань)

Для защиты оборудования установлен инвертор с запасом по мощности, что предотвращает поломки при высоких нагрузках, продлевая срок службы шпинделя и инвертора.

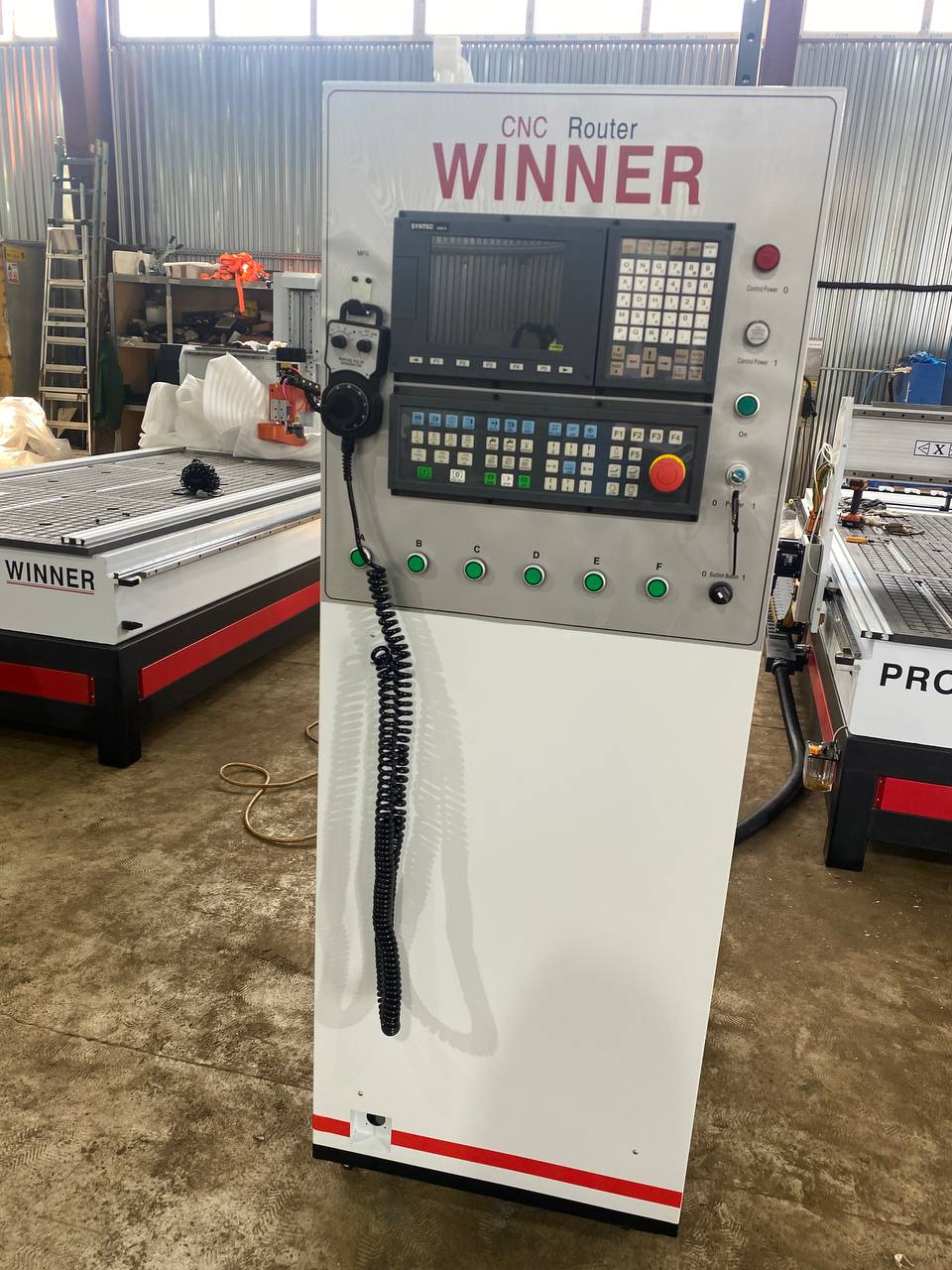

Система ЧПУ SYNTEC

Система управления SYNTEC поддерживает 3D-обработку, оснащена функцией «LookAhead» для опережающего анализа траекторий, что обеспечивает высокое качество продукции.

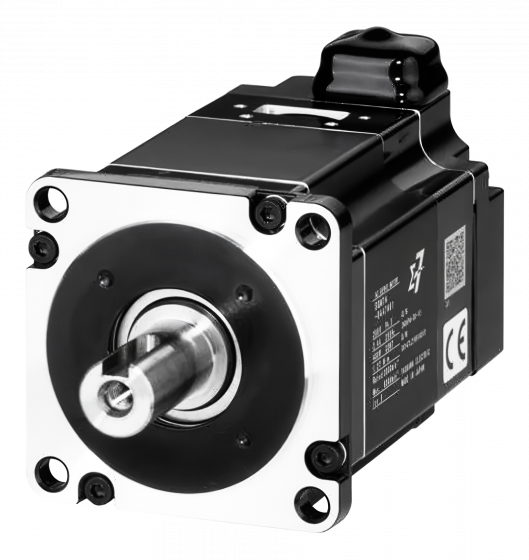

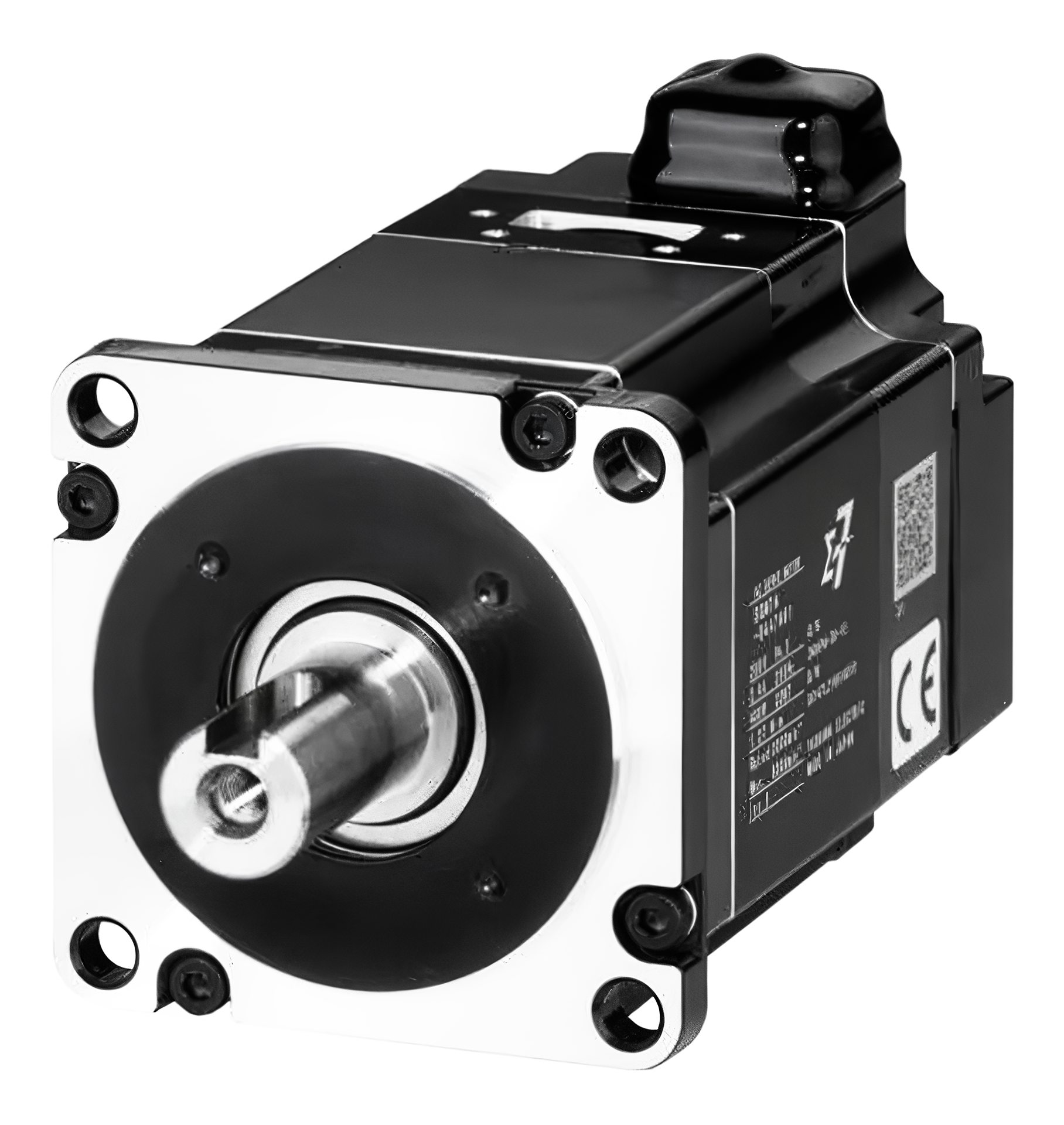

Сервоприводы «YASKAWA» (Япония)

На осях X, Y и Z установлены серводвигатели YASKAWA, которые обеспечивают точное позиционирование с погрешностью до 0,01 мм при скорости до 42 м/мин.

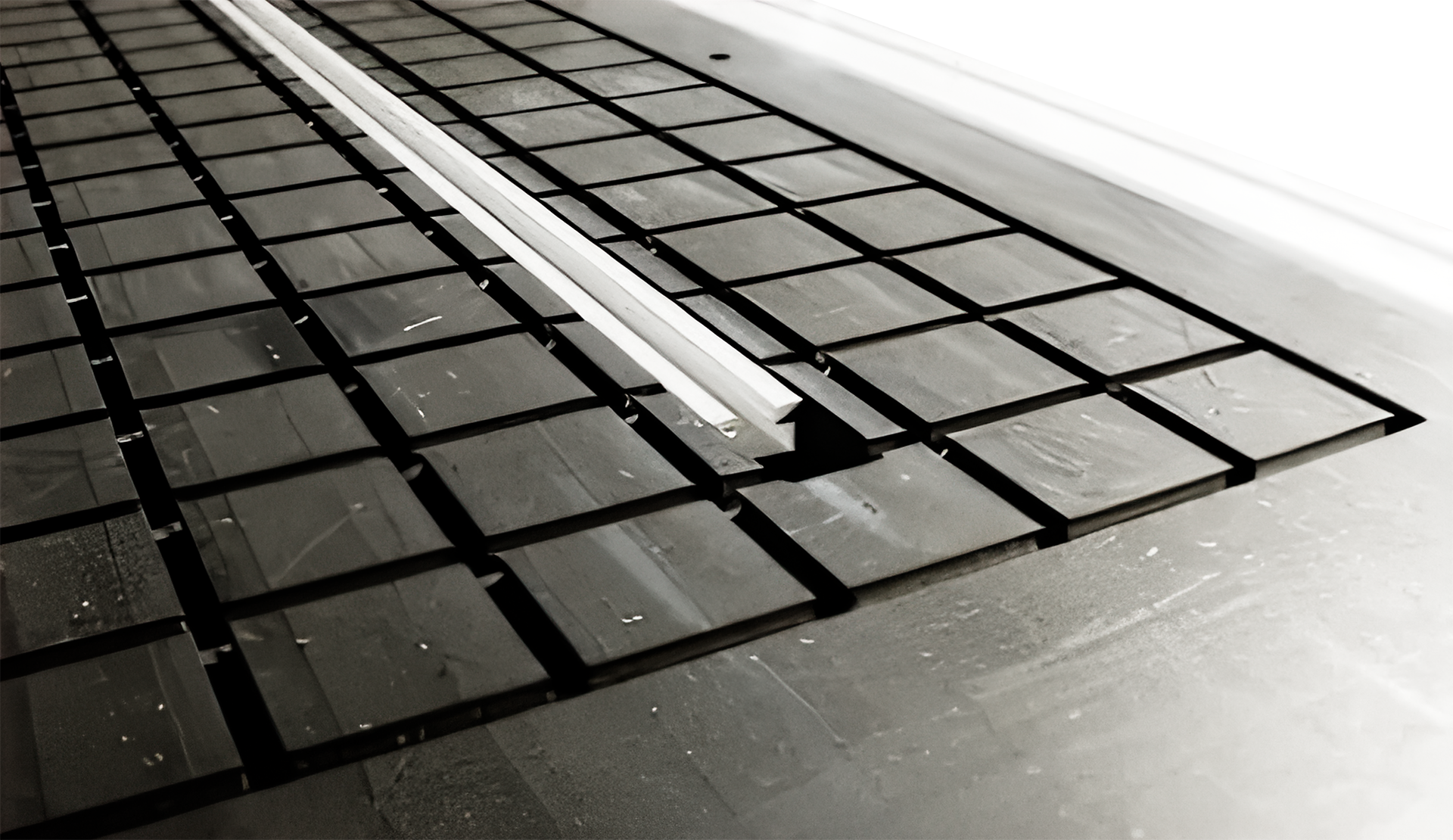

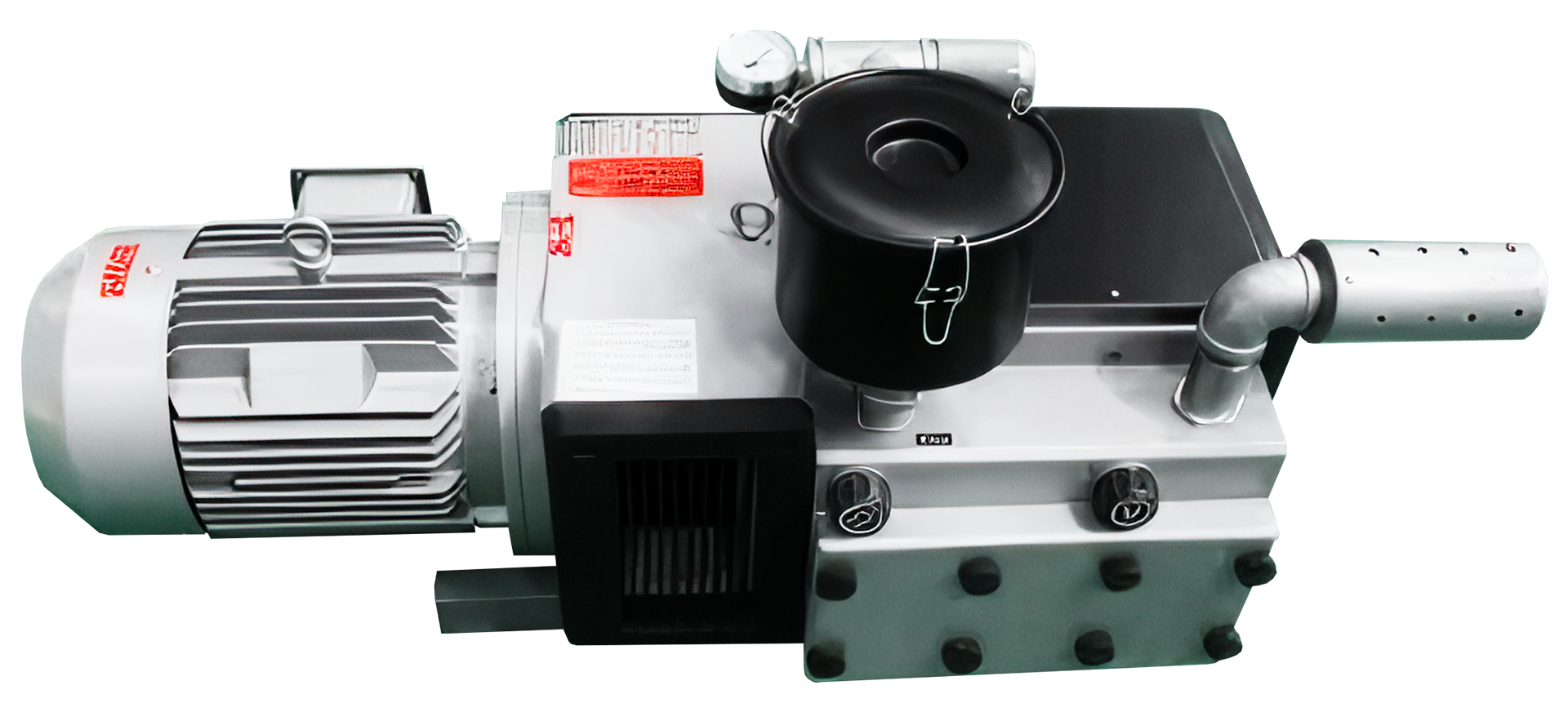

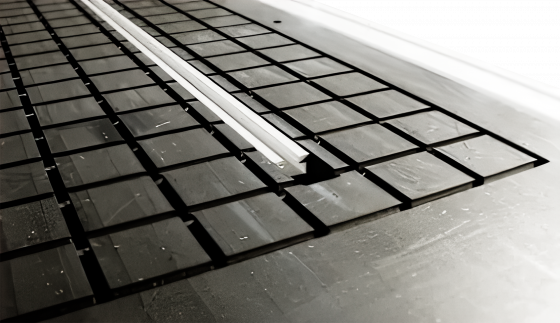

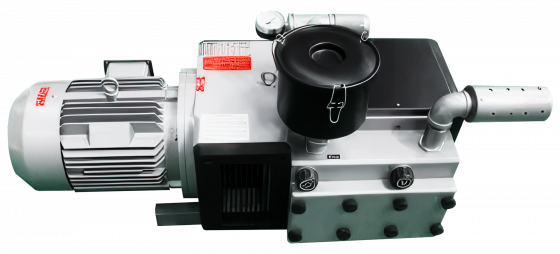

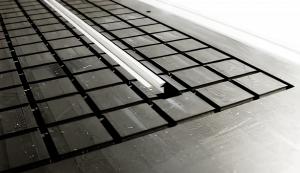

Вакуумный стол и насос

Станок оснащен вакуумным столом с Т-образными пазами и энергоэффективным вакуумным насосом с производительностью 160 м³/ч при мощности 4 кВт.

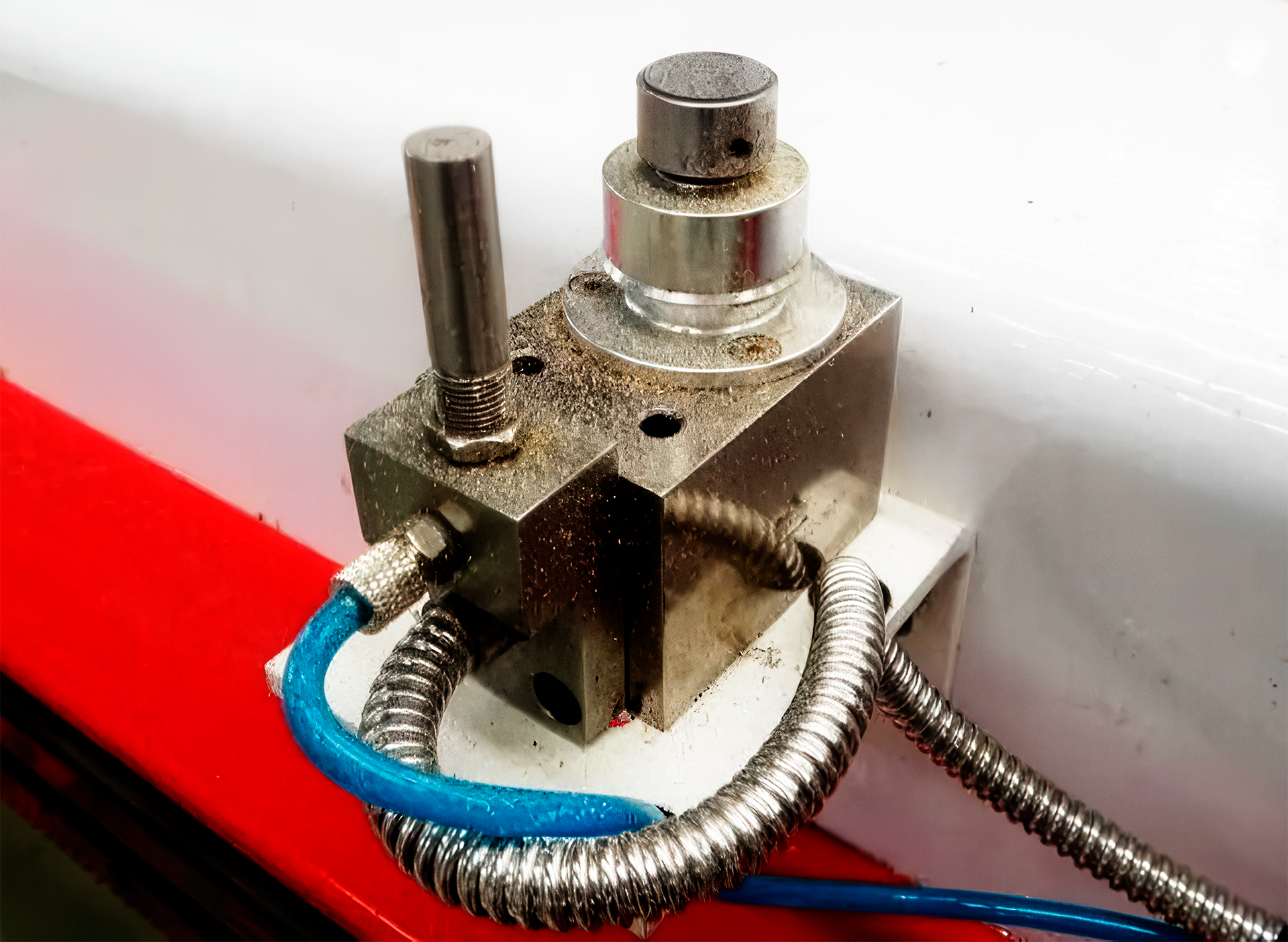

Датчик измерения длины инструмента

Система автоматической калибровки инструмента исключает ошибки, связанные с неправильными действиями оператора, что повышает точность обработки.

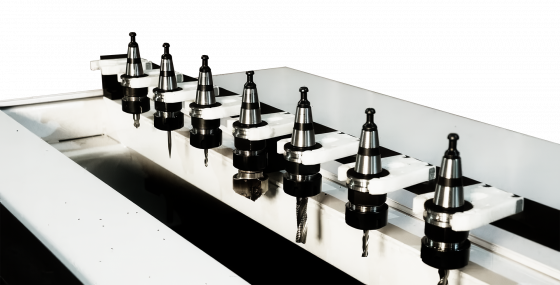

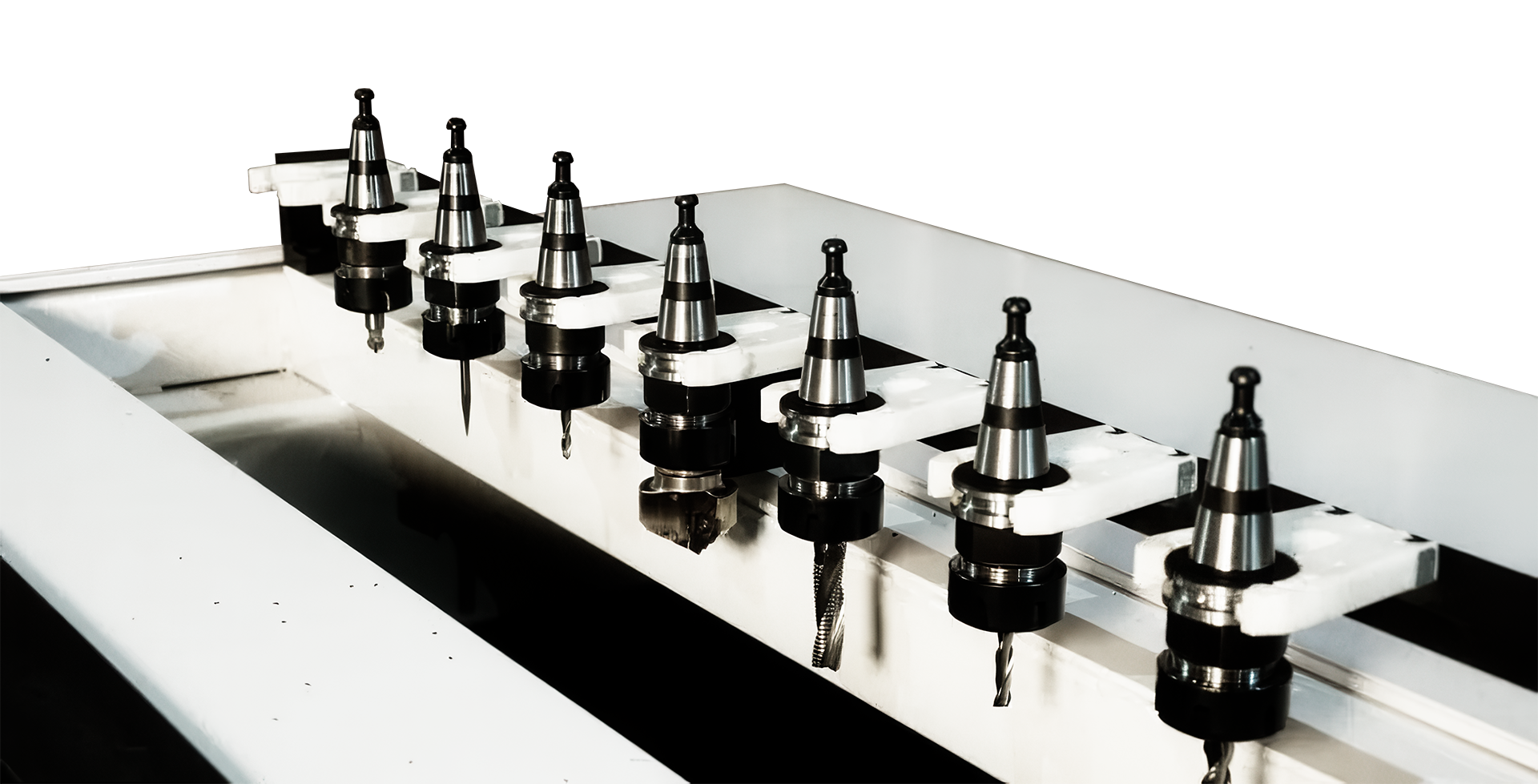

Магазин инструмента

Станок оснащен линейным магазином на 8 позиций для автоматической смены инструмента, что ускоряет процесс обработки.

Фрезерный станок с ЧПУ по дереву WINNER PRO 3 2030 – идеальное решение для профессионального использования в мебельной и других производственных сферах, обеспечивающее высокую точность и производительность. Заказать оборудование можно через платформу Интервесп, что гарантирует надежное обслуживание и поддержку.
