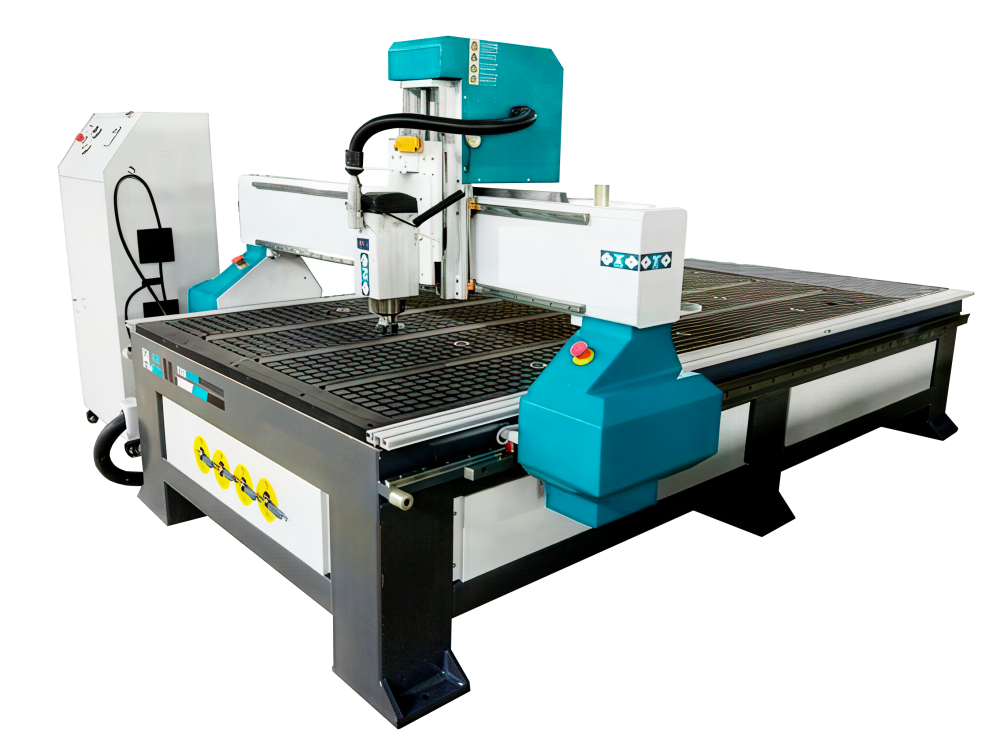

Фрезерный станок с ЧПУ HCM S 2030 AT-VL

Китай

Модели серии

CN3382 CN3377 CN3370 CN3368 CN3362 CN3361 CN3314 CN1019

Рабочая зона 2 100 × 3 000
Бренд HCM
Тип цангового патрона цанговый
Количество зон вакуумного стола 4

Все характеристики

888 130,73 ₽

от 25 493 ₽/мес в лизинг Аванс: 10%
Срок договора: 36 мес.

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Фрезерный станок с ЧПУ HCM S 2030 AT-VL - высокопроизводительный комплекс для раскроя и объёмной гравировки. Усиленная станина и гибридные приводы гарантируют микронную точность при обработке композитов и древесины.

Назначение и области применения

Изготовление мебельных фасадов, художественных накладок и эксклюзивных интерьерных элементов.
Криволинейный раскрой ламинированных панелей, ДСП, МДФ, фанеры и гетинакса.
Создание барельефов, фигурных наличников, балясин, объёмных логотипов и сувенирной продукции.
Производство мастер-моделей, литьевых форм, штампов и клише из модельного пластика или акрила.

Ключевые функциональные возможности

Функция	Описание
Кинематика перемещений	Косозубая рейка по осям X/Y, шарико-винтовая пара по оси Z
Приводная система	Шаговые двигатели с оптическим энкодером для коррекции шагов и снижения нагрева
Шпиндельный узел	ВЧ-шпиндель 3,2 кВт с водяным охлаждением, частота до 24 000 об/мин
Фиксация заготовки	4-зонный вакуумный и механический стол с Т-образными пазами
Программное управление	Система NC Studio с функцией lookahead и поддержкой 3D-обработки

Преимущества использования

Плавность хода: Косозубое зацепление рейки снижает шум и динамические нагрузки при высокоскоростной обработке.
Стабильность точности: ШВП исключает люфты по вертикальной оси, сохраняя геометрию реза.
Оперативная смена деталей: Роторно-пластинчатый насос 5,5 кВт мгновенно фиксирует заготовку на 4 зонах.
Автоматическая смазка: Централизованный контур дозирует материал одним нажатием, экономя ресурсы.
Интуитивное ПО: Графическая оболочка с виртуальной симуляцией упрощает освоение без длительного обучения.

Агрегат объединяет гидравлическую фиксацию, прецизионную кинематику и цифровое управление, становясь универсальным инструментом для мелкосерийного и поточного производства.

Технические характеристики станка

Характеристика	Значение
Модель	S 2030 AT-VL
Рабочая зона (X×Y)	2 100×3 000 мм
Высота координаты Z	170 мм
Тип передачи по оси Z	ШВП
Тип передачи по осям X, Y	Косозубые рейки
Тип привода по осям	Шаговые двигатели
Скорость рабочего хода	0 – 10 м/мин
Скорость холостого хода	0 – 17 м/мин
Мощность шпинделя	3,2 кВт
Охлаждение шпинделя	Водяное
Частота вращения шпинделя	24 000 об/мин
Смена инструмента	Ручная (цанговый, фиксация гайкой)
Мах посадочный диаметр инструмента	12 мм
Рабочий стол	Вакуумный и механический с «Т»-пазами крепления, 4 зоны
Команды управляющих программ	G-code
Система управления – тип ЧПУ	NC Studio
Напряжение питания	380 В
Установочная мощность	6 кВт
Габаритные размеры	3 500×2 300×1 200 мм
Вес	1 400 кг

Детальное описание узлов станка

Кинематика и приводы

Косозубая система шестерня-рейка плавно распределяет нагрузку по паре зубьев, минимизируя вибрации при высокоскоростном раскрое.

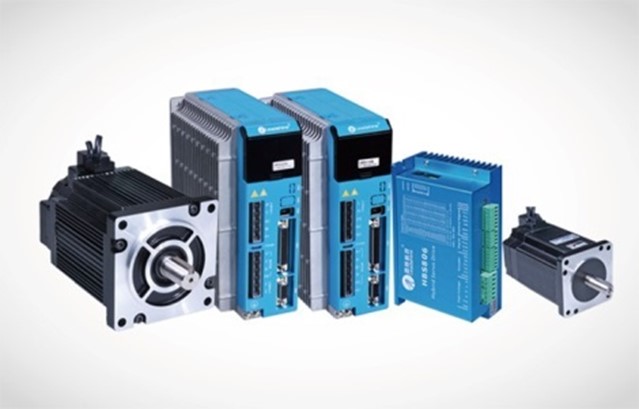

Гибридные серво-шаговые драйверы с оптическим энкодером отслеживают положение ротора, корректируя ток обмоток для предотвращения пропуска шагов.

Шпиндельный узел и охлаждение

Высокочастотный привод мощностью 3,2 кВт развивает до 24 000 об/мин, обеспечивая чистый рез плотных композитов и твёрдых пород древесины.
Водяной контур стабильно отводит тепло, продлевая ресурс подшипников и сохраняя постоянство оборотов под нагрузкой.

Система фиксации и смазки

Четырёхзонный вакуумный стол с Т-образными пазами мгновенно прижимает деталь, сокращая время наладки перед запуском программы.

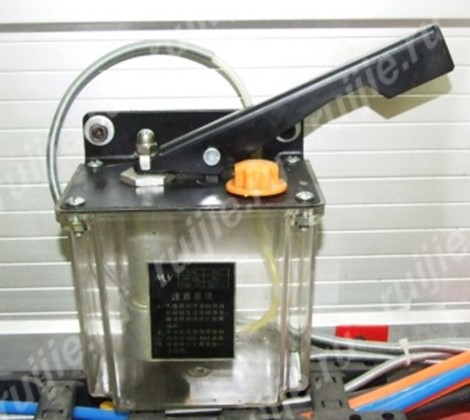

Централизованный маслораздатчик дозирует смазочный материал точно по направляющим, исключая перерасход и загрязнение рабочей зоны.

Программное обеспечение и управление

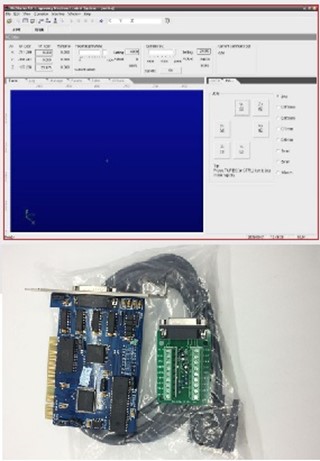

Контроллер NC Studio монтируется в силовой шкаф, управляя датчиками положения и исполнительными контурами через PCI-слот.
Встроенная функция lookahead и виртуальная симуляция предотвращают столкновения инструмента с заготовкой, экономя время на отладку траекторий.

Главные преимущества станка HCM S 2030 AT-VL

Скорость: Холостой ход до 17 м/мин ускоряет перемещения между участками обработки.
Точность: Шарико-винтовая пара по оси Z исключает люфты при вертикальной подаче.
Эргономика: Централизованная смазка и графический интерфейс снижают требования к квалификации оператора.
Универсальность: Один агрегат раскраивает ДСП, фрезерует акрил и гравирует модельный пластик.
Надёжность: Массивная рама и защита настроек паролем рассчитаны на круглосуточную эксплуатацию.

Экономическая эффективность

Фрезерный станок с ЧПУ HCM S 2030 AT-VL , цена которого оптимизирована для мебельных и рекламных производств, привлекает предприятия, стремящиеся к снижению простоев. Четырёхзонный вакуумный стол ускоряет смену заготовок, а функция lookahead предотвращает аварийные остановки программы. Встроенная система смазки и совместимость с Type3/ArtCAM минимизируют затраты на обучение персонала и техническое обслуживание. Возможность обработки композитов, древесины и пластиков в одном цикле обеспечивает быструю окупаемость даже при работе с небольшими партиями.

Комплектация

Станина с гибридными приводами и ЧПУ NC Studio
ВЧ-шпиндель 3,2 кВт с водяным охлаждением
4-зонный вакуумно-механический стол с Т-пазами
Пылеулавливающий агрегат 3 кВт (всасывание 3 150 м³/ч)
Паспорт изделия, руководство по эксплуатации и электрические схемы

Опции

Вихревой вакуумный насос 5,5 кВт (400 м³)
Вихревой вакуумный насос 7,5 кВт (500 м³)
Пластинчатый вакуумный насос (160 м³/ч)
