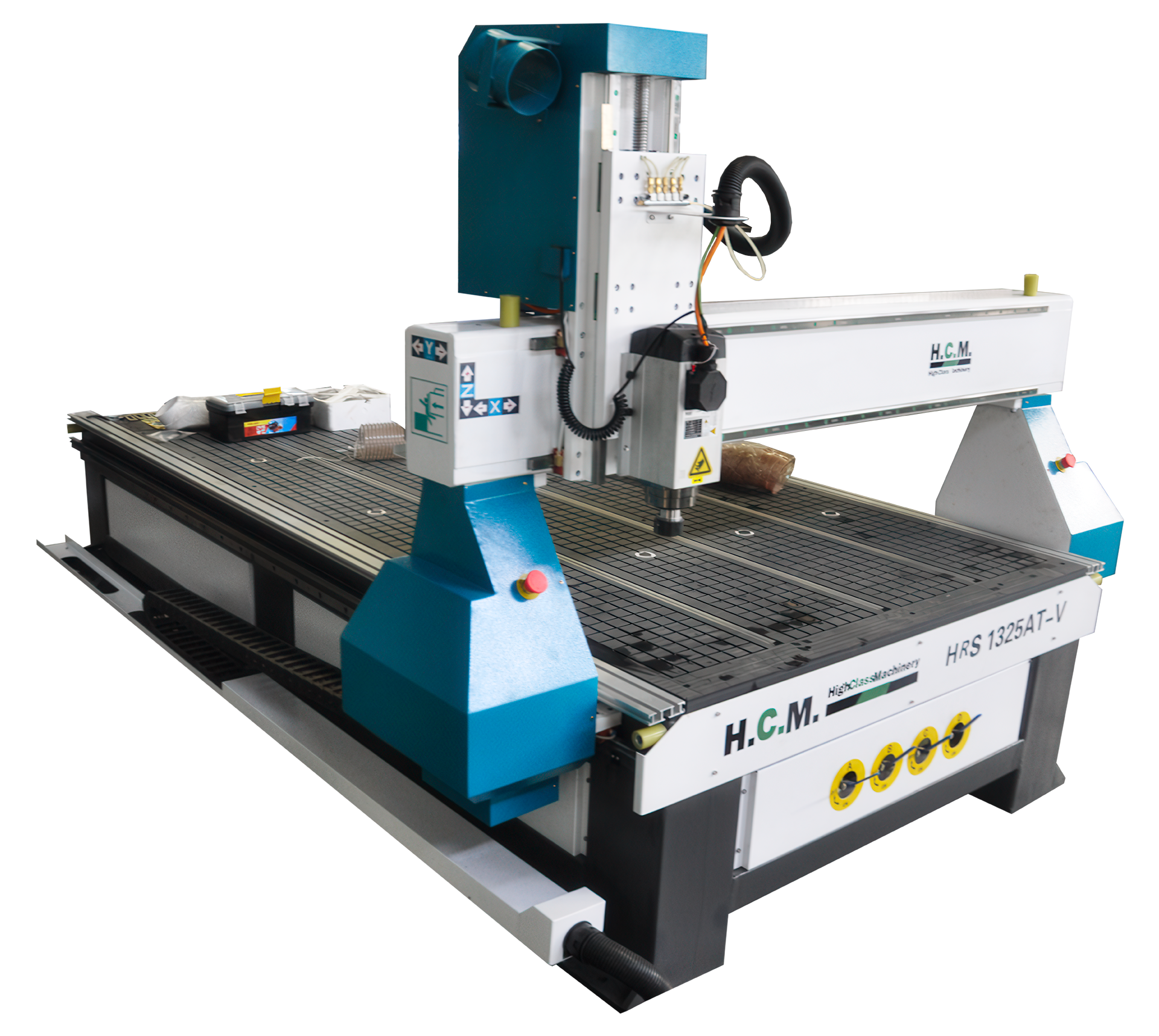

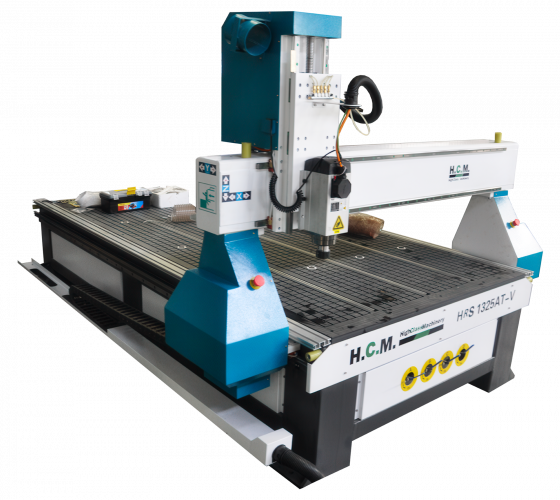

Фрезерный станок с ЧПУ HCM HR S 1325 AT V по дереву с токарной осью

Фрезерный станок с ЧПУ HCM HR S 1325 AT V по дереву с токарной осью – это многофункциональное оборудование, разработанное специально для производителей мебели, дверей, лестниц, декоративных элементов интерьера и любых других изделий из древесины. Конструкция станка сочетает в себе высокоточный фрезерный узел и дополнительную токарную ось, что обеспечивает широкий спектр производственных возможностей и высокий уровень автоматизации. Если вы хотите вывести бизнес на новый уровень и оптимизировать технологические процессы, предлагаем купить Фрезерный станок с ЧПУ HCM HR S 1325 AT V по дереву с токарной осью в Интервесп, чтобы обеспечить себе надежность, качество обработки и передовые решения в области деревообработки.

Технические характеристики (таблица)

Данный станок был спроектирован с учетом требований современных предприятий, работающих с различными породами древесины, а также композитными материалами, такими как МДФ, фанера, пластик, древесно-полимерные композиты и прочие. Благодаря продуманной конструкции и применению современных компонентов (высокоскоростного шпинделя, точных направляющих, сервоприводов и интеллектуальной системы ЧПУ) станок HCM HR S 1325 AT V позволяет сократить простои, уменьшить процент брака и повысить производительность цеха.

Наличие дополнительной токарной оси открывает перед пользователем новые возможности по созданию сложных фигурных изделий – балясин, колонн, резных ножек для мебели и других цилиндрических либо винтовых элементов. Кроме того, благодаря интегрированному программному обеспечению, процесс моделирования и автоматической генерации управляющих программ становится интуитивно понятным даже для операторов, не имеющих глубоких навыков в сфере программирования систем ЧПУ.

На этой странице мы предлагаем подробный обзор конструкции, функциональных возможностей и преимуществ Фрезерного станка с ЧПУ HCM HR S 1325 AT V по дереву с токарной осью. Также рассмотрим особенности его узлов и дадим рекомендации по правильной эксплуатации и обслуживанию, что позволит вам принять взвешенное решение о его приобретении. Профессиональные инженеры, технологи и операторы ЧПУ найдут здесь подробную информацию о технических характеристиках, конфигурациях и возможностях модернизации, а также смогут ознакомиться с ключевыми аспектами эффективного внедрения оборудования в производство.

Область применения и преимущества

Современное деревообрабатывающее производство требует от станочного парка высокой гибкости, точности и надежности. Фрезерно-токарные станки с ЧПУ по дереву становятся незаменимыми для решения задач по обработке объемных заготовок, созданию фигурных деталей, моделей и прототипов. Для многих предприятий актуально купить Фрезерный станок с ЧПУ HCM HR S 1325 AT V по дереву с токарной осью в Интервесп именно из-за совокупности таких преимуществ:

• Универсальность применения: обработка плоских, рельефных и цилиндрических деталей, а также винтовых и фигурных элементов.
• Высокая точность: использование сервоприводов, планетарных редукторов и направляющих повышенной жесткости позволяет добиваться точности обработки до долей миллиметра.
• Автоматизация процесса: станок оснащен ЧПУ-системой, обеспечивающей удобное программирование, оперативную корректировку траекторий и автоматическую смену инструмента (при наличии револьверного магазина).
• Экономия ресурсов: встроенные системы пылеудаления и смазки позволяют содержать рабочее пространство в чистоте, а также увеличивают ресурс направляющих и шпинделя.
• Безопасность работы: защитные кожухи, аварийные кнопки и современная система диагностики сводят к минимуму риск повреждения оборудования или травм персонала.
• Расширенная функциональность благодаря токарной оси: возможность изготовления разнообразных цилиндрических и конусных деталей, декоративных балясин и резных элементов сложной формы.
• Соответствие стандартам и сертификация: станок проходит контроль качества, сертифицируется на соответствие требованиям безопасности и надежности, подтверждая свою пригодность для промышленного применения.

Детальное описание конструкции и основных узлов

Согласно данным из прилагаемого технического описания (вложенный файл), Фрезерный станок с ЧПУ HCM HR S 1325 AT V по дереву с токарной осью состоит из нескольких ключевых узлов, каждый из которых влияет на стабильность, точность и производительность оборудования. Ниже мы рассмотрим основные элементы конструкции.

1. Станина (рамная основа)

Станина станка изготовлена из толстостенных стальных профилей, которые подвергаются сварке с использованием высокоточной оснастки. После сварки металлическая конструкция проходит процедуру отпускания для снятия внутренних напряжений и увеличения жесткости. Такой подход гарантирует минимальные деформации в процессе эксплуатации и высокую точность при обработке заготовок. Масса и прочность станиной части обеспечивают виброустойчивость, что особенно критично при работе с твердыми породами древесины и при высоких скоростях фрезерования.

2. Портальная конструкция (продольная балка и опоры)

Портал станка HCM HR S 1325 AT V спроектирован с учетом больших нагрузок, возникающих при динамических режимах фрезерования и токарной обработки. Он выполнен из легированной стали либо алюминиевого сплава с повышенным модулем упругости (в зависимости от комплектации), что придает ему высокую жесткость при относительно малом весе. Продольная балка и опоры портала оснащены линейными направляющими с увеличенным сечением и прецизионными шарико-винтовыми передачами (ШВП) или реечными передачами (зависит от конфигурации) для аккуратного позиционирования по осям X и Y.

3. Рабочий стол и вакуумный прижим

Станок комплектуется рабочим столом размером 1300 × 2500 мм (в обозначении «1325» заложены эти габариты зоны обработки), что оптимально для большинства стандартных заготовок из МДФ, фанеры и массива дерева. Стол может быть выполнен в вакуумном варианте, позволяющем надежно фиксировать листовые материалы и заготовки сложных форм. Вакуумный прижим обеспечивает быструю установку/снятие детали без механических струбцин, сокращая время на переналадку и повышая общую производительность. В зависимости от модели, стол может иметь Т-образные пазы для традиционной фиксации механическими прижимами.

4. Токарная ось (4-я ось вращения)

Отличительная особенность модели HCM HR S 1325 AT V – наличие интегрированной токарной оси, которая представляет собой дополнительный роторный узел с патроном или центрами для крепления цилиндрических заготовок. Этот узел может размещаться сбоку или на отдельной выдвижной конструкции, позволяя оператору одновременно использовать фрезерные и токарные возможности. Благодаря 4-й оси вы можете обрабатывать заготовки, вращая их вокруг своей продольной оси, выполняя сложные рельефы, спирали и винтовые канnelюры, а также наносить узоры на круглые детали.

5. Высокоскоростной шпиндель

Сердцем фрезерно-гравировальной части станка является шпиндель с высокой скоростью вращения. В зависимости от комплектации, может использоваться шпиндель мощностью от 3 кВт до 9 кВт и более. Частота вращения достигает 18000–24000 об/мин. Шпиндель обычно снабжен цанговым зажимом типа ER (ER25, ER32 и т.д.) или системой быстросменных конусов (ISO30, HSK и пр.). Для охлаждения применяется воздушная или жидкостная система, обеспечивающая стабильную работу при длительных нагрузках. Специальный антивибрационный корпус и высокоточные подшипники увеличивают срок службы шпинделя и повышают чистоту обработки поверхности изделия.

6. Система смены инструмента (автоматическая или полуавтоматическая)

В некоторых комплектациях станок HCM HR S 1325 AT V оснащается автоматической системой смены инструмента (ATC), которая может быть реализована в виде линейного или круглого (револьверного) магазина. В линейном магазине инструмент хранится вдоль оси станка, а шпиндель самостоятельно «забирает» нужную фрезу. В револьверном магазине патроны с инструментом располагаются по кругу, а система ЧПУ выбирает требуемый инструмент при помощи специального автомата. Это позволяет существенно сократить время ручной переналадки и повысить производительность, особенно если требуется чередование нескольких типов фрез и сверл. В случае полуавтоматической системы оператор вручную меняет инструмент, но при этом обеспечивается быстрее зажим и освобождение оснастки.

7. Приводы и направляющие

На осях X, Y и Z установлены сервоприводы или шаговые двигатели (в зависимости от комплектации) с обратной связью, что позволяет достичь точного позиционирования. Линейные направляющие квадратного сечения (Hiwin или аналогичные) обеспечивают плавный ход и высокую грузоподъемность. Шарико-винтовые передачи (ШВП) или реечные передачи с косозубым профилем (в зависимости от спецификации) минимизируют люфты и повышают динамику перемещений. Такая комбинация привода и направляющих делает возможной быструю и точную обработку деревянных деталей как в режиме 2D, так и 3D-фрезерования.

8. Электрошкаф и система ЧПУ

Электрический шкаф содержит промышленный контроллер, системы управления сервоприводами (или шаговыми приводами), преобразователи частоты для шпинделя, устройства защиты (предохранители, автоматы, реле и т.д.) и блоки питания. Мозгом станка является ЧПУ-система, которая может быть представлена популярными решениями (NCStudio, Syntec, Siemens, Fanuc, Mach3/4 и пр.). Интерфейс программного обеспечения, как правило, интуитивно понятен, а операторы могут подгружать управляющие программы в формате G-кодов, DXF, а также 3D-модели. Расширенные опции включают возможности автоматической диагностики, удаленного мониторинга и обновления ПО.

9. Система смазки и пылеудаления

Для продления ресурса направляющих и ШВП применяется централизованная система смазки, подающая масло в узлы трения в нужном количестве. Вакуумный насос и пылеудаляющая система с дополнительным пылесборником позволяют убирать стружку и пыль в процессе фрезерования, поддерживая чистоту рабочего стола и улучшая обзор зоны обработки. Установка фильтров и циклонных сепараторов помогает эффективно отделять мелкие частицы, снижая риск засорения и продлевая срок службы оборудования.

10. Система безопасности

Станок оборудован аварийными кнопками «грибками», которые немедленно отключают питание привода и шпинделя при нажатии. Возможна установка защитных кожухов или световых барьеров в рабочей зоне, чтобы оператор не мог случайно получить травмы от вращающегося инструмента или движущихся частей станка. Также внутренняя система самодиагностики контролирует состояние серводвигателей, превентивно сигнализируя о перегрузках или перегревах.

Рекомендации по эксплуатации и обслуживанию

Чтобы купить Фрезерный станок с ЧПУ HCM HR S 1325 AT V по дереву с токарной осью в Интервесп и добиться от него максимальной отдачи, важно уделять внимание правильной настройке, эксплуатации и регулярному техническому обслуживанию. Ниже приведены основные рекомендации:

1. Установка и выравнивание станка: Перед началом работы следует убедиться, что станина установлена на ровной поверхности и закреплена анкерными болтами. Рекомендуется использовать строительный уровень и калиброванные площадки.
2. Подключение к электросети: Необходимо обеспечивать стабильное напряжение и защиту от перегрузок. Для питания станка обычно требуется трехфазная сеть 380 В с защитным заземлением.
3. Программное обеспечение и ввод управляющих программ: Рекомендуется работать с проверенными CAM-системами (ArtCAM, Fusion 360, Aspire, SolidCAM и т. д.), которые позволяют создавать оптимальные траектории и минимизировать холостые ходы.
4. Регулярная смазка направляющих и ШВП: Уровень масла или смазочного материала должен соответствовать рекомендациям производителя. Централизованная система смазки упрощает этот процесс.
5. Контроль состояния инструментов: Своевременно заменяйте фрезы и сверла при появлении признаков износа или трещин, чтобы избежать снижения качества обработки и перегрузки шпинделя.
6. Очистка рабочей зоны: Удаление стружки и пыли во время и после работы продлевает срок службы узлов станка и улучшает видимость зоны резания. Используйте промышленный пылесос или централизованную аспирацию.
7. Анализ вибраций и шумов: При появлении необычных вибраций или повышенного шума следует остановить станок и провести диагностику состояния подшипников, креплений и направляющих.
8. Регулярная калибровка и настройка: Периодически проверяйте точность позиционирования станка, используя контрольные тесты (пример: вытачивание тестовой детали с известными размерами).
9. Соблюдение техники безопасности: Оператор должен пройти инструктаж и использовать средства индивидуальной защиты: наушники, защитные очки, перчатки. Проверяйте работу аварийной кнопки и защитных кожухов.

Применение в мебельном и столярном производстве

Фрезерно-токарные станки с ЧПУ широко используются в мебельной промышленности, производстве дверей, лестниц, интерьерных конструкций и предметов декора. Модель HCM HR S 1325 AT V оптимально подходит для следующих процессов:

• Фрезеровка плоских фасадов и панелей;
• Изготовление декоративных накладок и резных элементов для мебели;
• Токарная обработка ножек, колонн, балясин;
• 3D-рельефная резьба, художественная иконостасная резьба;
• Создание чертежных шаблонов и прототипов;
• Производство рекламных вывесок, стендов и объемных букв из дерева и композитов;
• Точные сверлильно-фрезерные операции при подготовке заготовок для корпусной мебели.

Все это делает станок HCM HR S 1325 AT V по дереву с токарной осью незаменимым для малого и среднего бизнеса, специализирующегося на производстве эксклюзивных изделий, а также для крупных мебельных фабрик, стремящихся оптимизировать производственные процессы и повысить качество готовой продукции.

Почему стоит купить Фрезерный станок с ЧПУ HCM HR S 1325 AT V по дереву с токарной осью в Интервесп

Компания «Интервесп» является одним из ведущих поставщиков деревообрабатывающего и металлообрабатывающего оборудования на рынке. Выбирая «Интервесп» в качестве партнера, вы получаете следующие преимущества:

• Консультации профессионалов: Наши специалисты помогут подобрать оптимальную конфигурацию станка под ваши производственные задачи.
• Гибкость комплектации: Возможны различные варианты оснащения шпинделем, типом передачи, системой смены инструмента и дополнительными опциями.
• Гарантия и сервис: Мы обеспечиваем гарантийное обслуживание, постгарантийную поддержку и своевременную поставку запасных частей.
• Обучение персонала: При поставке оборудования наши специалисты проводят обучение операторов правилам работы со станком и программному обеспечению.
• Широкая складская программа: Большой выбор моделей и модификаций доступен со склада, что сокращает сроки поставки.
• Демонстрационный зал: В наших шоу-румах вы можете увидеть оборудование в действии, протестировать его работу на реальных заготовках и убедиться в качестве обработки.
• Удобные условия покупки: Возможен лизинг, кредит, рассрочка и другие формы финансирования, позволяющие предприятиям любого масштаба выгодно приобрести оборудование.

Таким образом, если вы хотите модернизировать свое производство и обеспечить себе конкурентное преимущество, рекомендуем купить Фрезерный станок с ЧПУ HCM HR S 1325 AT V по дереву с токарной осью в Интервесп. Это долгосрочное вложение, которое окупается за счет увеличения производительности, сокращения брака и расширения ассортимента изготавливаемых изделий.

Фрезерный станок с ЧПУ HCM HR S 1325 AT V по дереву с токарной осью – это современное высокотехнологичное решение, идеально подходящее для обработки широкого спектра древесных материалов. Его конструкция, включающая жесткую станину, портальный узел с надежными направляющими, высокоскоростной шпиндель, вакуумный прижимной стол и дополнительную токарную ось, открывает перед производителями новые горизонты в сфере деревообработки. Возможность выполнять как плоские, так и объемные, фигурные и цилиндрические операции на одном станке повышает эффективность и уменьшает себестоимость продукции.

Приобретая этот станок в компании «Интервесп», вы получаете не только надежное оборудование, но и качественную сервисную поддержку, профессиональные консультации и обучение для вашего персонала. Будьте уверены, что внедрение данного фрезерно-токарного ЧПУ станка повысит конкурентоспособность вашего бизнеса и выведет производство на качественно новый уровень.

Ознакомьтесь с полными техническими характеристиками, доступными опциями и актуальными условиями поставки, задайте интересующие вопросы нашим менеджерам. Мы всегда рады помочь в выборе и приобретении передового оборудования для вашей компании. Добро пожаловать в мир современных технологий, в котором точность, качество и скорость становятся вашими главными союзниками!
