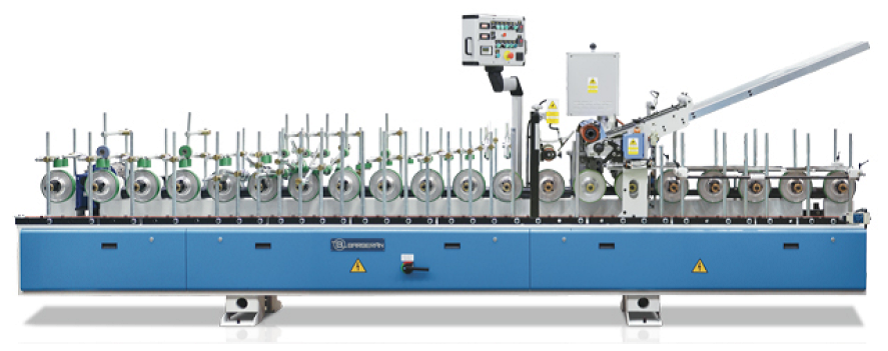

Установка окутывания погонажа модель RP-30-mod

Установка окутывания погонажа модель RP-30-mod - это мощный и универсальный агрегат, специально разработанный для высококачественной облицовки профильных изделий. Данный станок для окутывания погонажа идеально подходит для средних и крупных предприятий, занимающихся серийным производством, поскольку он позволяет обрабатывать материалы на скорости до 60 м/мин. Оборудование предназначено для работы с термоплавкими клеями и различными рулонными материалами (ПВХ, бумага), обеспечивая прочное и эстетичное соединение. Благодаря пятиметровой станине и продуманной системе подачи, установка демонстрирует высокую надежность и точность в непрерывном цикле.

Назначение и технологические задачи

• Оклеивание погонажных элементов, изготовленных из МДФ, ДСП, и ПВХ-профилей.
• Нанесение облицовочных материалов (бумага, пленка) на заготовки минимальной длиной от 800 мм.
• Формирование широкого диапазона профилей: ширина прохода от 10 до 290 мм, высота до 90 мм.
• Работа с термоплавким клеем с точной электронной регулировкой дозировки.

Ключевые функциональные возможности

Преимущества модели

• Скорость обработки профилей, регулируемая в широком диапазоне от 10 до 60 м/мин, что обеспечивает высокую производительность.
• Наличие функции реверсивной подачи заготовок, упрощающей и ускоряющей процесс смены оснастки и настройки.
• Конструкция включает эффективную систему очистки заготовок: верхнюю щетку и две боковые щетки для прочистки кромок.
• Установка ИК-коротковолновых экранов (3 шт.) позволяет точно контролировать температуру нагрева клея или размягчения ламината.
• Предусмотрена система блокировки клеенаносящего валика для предотвращения повреждения пленки в случае ее обрыва.

Данная установка является надежным и гибким решением для фабрик. Если требуется повышение гибкости производства, эта линия окутывания погонажа может быть дополнительно оснащена сменной кассетой для прижимных роликов.

Технические характеристики

Детальное описание конструкции

Система подготовки и подачи

• Основание имеет прочную сварную конструкцию, которая обеспечивает стабильность всех узлов.
• Перед подачей профиля установлена верхняя щетка с двигателем 0,37 кВт для удаления пыли, а также две боковые щетки (0,8 кВт) для тщательной очистки кромок.
• Профили перемещаются по 20 приводным валам, каждый из которых управляется собственным двигателем с инверторным контролем.
• Направляющие для профилей имеют механическую регулировку для быстрой перенастройки по ширине и высоте.

Узел нанесения клея

• Клеенаносящая группа предназначена для термоплавкого клея и имеет бачок емкостью 20 л.
• Дозировка клея-расплава регулируется маховиком с цифровым счетчиком, обеспечивая исключительную точность.
• Размоточное устройство, расположенное перед клеевым узлом, оснащено пневмошпинделем (150 мм) с регулируемым тормозом и системой центровки рулонов.
• В клеевой группе предусмотрен пневматический скребок для быстрой очистки валика.

Инструментарий и безопасность

• В комплекте поставляется набор RPM инструмента для окутывания (250 элементов).
• Суппорты для окутывающего инструмента (профили 40 х 40 мм) расположены по обеим сторонам станка.
• Безопасность оператора обеспечивается аварийным тросом по всей длине и защитным щитком клеенаносящего валика.

Экономическая эффективность

Модель RP-30-mod - станок для окутывания погонажа, цена которого полностью оправдана его высокой производственной мощностью. Способность обрабатывать продукцию на скорости до 60 м/мин минимизирует время изготовления партии, резко сокращая производственные издержки. Точная регулировка дозировки клея посредством цифрового индикатора позволяет экономно расходовать дорогостоящие материалы. Возможность быстрой механической перенастройки сокращает простои, делая оборудование идеальным для гибкого многономенклатурного производства.

Стандартная комплектация

• Основание и привод длиной 5 м с 20 приводными валами передвижения.
• Вальцовая головка для нанесения термоплавкого клея с рифленым валом 300 мм.
• Механическая быстрая настройка транспортных колес.
• Пневматический прижимной валик.
• RPM Инструмент для окутывания (250 элементов).
• Размоточное устройство для рулонного материала (пневмошпиндель 150 мм).
• Верхняя щетка и комплект из двух боковых щеток для прочистки кромки.
• Комплект из трех ИК коротковолновых экранов (1 000 Вт).
• Электрощит и электрошкаф с русифицированным интерфейсом.

Дополнительные опции

• Центральная фреза для разреза шпона на стыке (мощность 1,5 кВт).
• Вентиляторы для продува горячим воздухом (мощность 3,3 кВт).
• Пневматическое устройство для разделительного реза между окутанными профилями.
• Сегмент станины длиной 1 м для удлинения зоны окутывания.
• Второй бачок для предварительного плавления клея (20 л, 6 кВт).
• Сменная кассета для крепления прижимных роликов.
