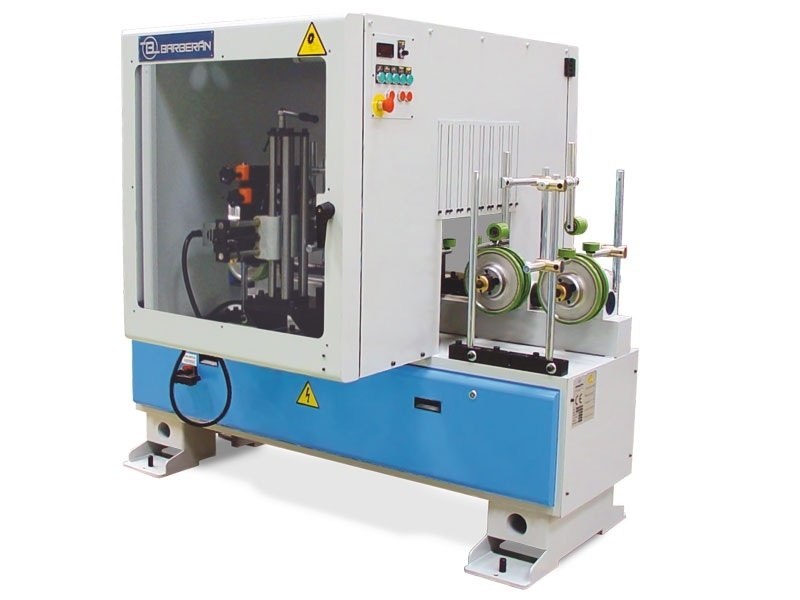

Модуль с 2 отрезными группами с копирами M-502-32

Модуль с 2 отрезными группами с копирами M-502-32 — это специализированный узел для обрезки боковых свесов шпона в составе облицовочного оборудования. Модуль обеспечивает высокоточное копирование профиля кромки и подходит для интеграции в автоматизированные линии деревообработки. Благодаря двум фрезерным группам с независимой регулировкой по трём осям, станок эффективно удаляет излишки материала даже при сложной геометрии заготовки, сохраняя стабильное качество кромки и минимизируя ручную доработку.

Назначение и области применения

• Обрезка боковых кромок шпона после наклейки на плитные материалы (ДСП, МДФ, фанера).
• Интеграция в линии облицовки мебельных панелей и декоративных элементов.
• Производство изделий с профилированными или радиусными краями — копиры точно повторяют контур.
• Использование на предприятиях мебельной и деревообрабатывающей промышленности.

Ключевые функциональные возможности

Преимущества использования

• Высокая точность обрезки — копиры минимизируют отклонения от профиля.
• Надёжная интеграция в существующие линии за счёт стандартной станины.
• Плавная регулировка скорости подачи через инвертор — гибкость технологического процесса.
• Простота настройки положения фрезерных головок — фиксация по счётчикам.
• Соответствие европейским нормам — безопасность и совместимость с промышленным оборудованием.

Модуль M-502-32 — это технически продуманное решение для предприятий, стремящихся автоматизировать финальную обработку облицованных панелей. Он сочетает механическую надёжность, точность копирования и удобство обслуживания.

Технические характеристики модуля

Детальное описание узлов станка

Конвейерная система

• Станина оснащена пятью валами перемещения с десятью роликами (по 15 мм каждый).
• Привод осуществляется через зубчатую передачу и инверторный двигатель — плавная регулировка скорости без рывков.
• Рабочая высота 900 мм соответствует стандарту эргономики для большинства линий.
• Минимальная длина заготовки — 1 000 мм (для коротких деталей требуется консультация специалиста).

Фрезерные отрезные группы

• Две независимые фрезерные головки — по одной на каждую кромку.
• Каждая оснащена высокочастотным шпинделем и электронным инвертором.
• Головки закреплены на стойках с двумя направляющими — регулировка по вертикали, горизонтали и углу поворота.
• Положение фиксируется по счётчикам — быстрая и повторяемая настройка.

Система копирования

• Верхние и нижние копиры отслеживают контур заготовки в реальном времени.
• Обеспечивают точное повторение даже сложных профилей — радиусы, фаски, волны.
• Позволяют обрабатывать панели с уже профилированными кромками без ручной коррекции.
• Снижают расход материала за счёт минимального припуска.

Электрика и безопасность

• Электрошкаф в сборе с кабелепроводкой и приподнятым щитом управления.
• Оснащён радиочастотными фильтрами — соответствие директиве 89/336/ЕЕС по ЭМС.
• Все компоненты размещены в защитном корпусе — безопасность при эксплуатации.
• Питание 400 В, 50 Гц — совместимость с промышленной сетью РФ и ЕС.

Интеграция и обслуживание

• Модуль легко встраивается в существующие линии облицовки.
• Стандартная станина упрощает монтаж и выравнивание.
• Минимум обслуживания — все узлы доступны, регулировка — без специнструмента.
• Подходит для круглосуточной работы при соблюдении режима ТО.

Главные достоинства модуля

1. Точность: копиры обеспечивают повторение профиля без отклонений.
2. Производительность: обработка двух кромок за один проход.
3. Совместимость: интеграция в любые линии с рабочей высотой 900 мм.
4. Надёжность: компоненты соответствуют стандартам ЕС.
5. Гибкость: скорость подачи регулируется под задачу.

Экономическая эффективность

Модуль с 2 отрезными группами с копирами M-502-32, купить который стоит каждому предприятию, работающему с облицованными панелями, позволяет значительно сократить ручной труд на этапе кромочной обрезки. Он повышает повторяемость, снижает брак и ускоряет выпуск готовой продукции. Благодаря соответствию европейским стандартам и простой интеграции, оборудование быстро окупается за счёт роста производительности и качества.

Комплектация

• Стандартная станина с 5 валами и 10 роликами подачи (15 мм)
• 2 фрезерных блока с высокочастотными шпинделями
• 2 комплекта копиров (верх/низ)
• Система трёхосевой регулировки каждой головки с фиксацией по счётчикам
• Электрошкаф с радиочастотными фильтрами и инверторным управлением
• Привод конвейера 0,75 кВт с регулировкой скорости 10–60 м/мин
• Зубчатая передача для синхронной подачи заготовки
• Соответствие директиве 89/336/ЕЕС по электромагнитной совместимости
