Постпроцессоры для ЧПУ, которые могут разрушить ваше производство

Современные станки с числовым программным управлением (ЧПУ) представляют собой сложные технологические комплексы, способные выполнять широкий спектр операций по обработке металла, дерева, пластика и других материалов. При этом эффективность производства напрямую зависит не только от самого станка, но и от грамотного формирования управляющих программ. Здесь на помощь приходят CAM-системы и их «связующее звено» с оборудованием — постпроцессоры. В данной статье мы подробно разберём, что такое постпроцессоры, как они работают, и рассмотрим особенности совместимости оборудования линейки HOLD от Компании «Интервесп» с популярными российскими CAM-системами: БАЗИС (модуль БАЗИС ЧПУ), bCAD, ArtCam и AlphaCam.

1. Что такое постпроцессор и зачем он нужен

Постпроцессор — это программный модуль, который преобразует данные, полученные на этапе CAM-проектирования, в специфический формат управляющей программы (УП), понятный конкретной модели или серии станков ЧПУ. CAM-система (Computer-Aided Manufacturing) формирует обобщённое описание траектории инструмента, а затем постпроцессор «переводит» эту информацию в G-коды, M-коды и другие команды, учитывая:

• Специфику системы управления: форматы G- и M-кодов, параметры ускорений, циклов, задержек, вызов макросов и прочее.
• Физические особенности станка: количество осей, порядок выхода инструмента в рабочую точку, особенности обнуления, смена инструмента и т. д.
• Структуру технологического процесса: порядок операций, логика обработки отверстий и пазов, дуговая или линейная интерполяция, 3D-обработка и т.п.

Без корректно настроенного постпроцессора, даже идеально сформированная траектория может привести к ошибкам или некорректной обработке. Именно поэтому разработка и настройка постпроцессоров является важным этапом при запуске производства на ЧПУ-оборудовании.

2. Основные функции и задачи постпроцессоров

Ключевые функции постпроцессоров включают:

• Формирование G/M-кодов: корректное составление команд для конкретной системы управления (Fanuc, Siemens, SYNTEC, NcStudio и др.).
• Указание технологических параметров: настройка подачи (feed), скорости вращения шпинделя (speed), параметров инструмента и прочего.
• Управление циклами обработки: сверление, фрезерование, растачивание, нарезание резьбы, 2D- и 3D-обработка.
• Указание последовательности операций: структурирование смены инструмента (M6), остановок (M0, M1) и других управляющих сигналов.
• Оптимизация траекторий: применение макросов и подпрограмм для снижения времени перемещений.
• Учёт крепления заготовки: корректное «вписывание» траекторий с учётом исходной точки и системы координат.

Хороший постпроцессор также учитывает дополнительные возможности станка, такие как дополнительные оси, системы контроля инструмента, вакуумные столы и захваты.

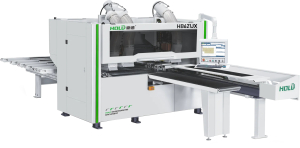

3. Линейка станков HOLD от Компании «Интервесп»

Компания «Интервесп» поставляет высокотехнологичные решения для деревообрабатывающей промышленности, включая станки HOLD. Линейка HOLD включает:

• 3-осевые фрезерно-гравировальные станки для производства мебели, дверей, рекламных изделий и т.д.
• 4- и 5-осевые решения для сложной 3D-обработки.
• Многоформатные обрабатывающие центры с системами автоматической смены инструмента, вакуумным столом и линиями подачи.

Настройка постпроцессора для конкретной модели требует учёта специфики системы управления (например, SYNTEC) и особенностей технологического процесса.

4. Совместимость HOLD с CAM-системой БАЗИС (модуль БАЗИС ЧПУ)

4.1. Общая информация о БАЗИС ЧПУ

БАЗИС — популярная российская CAD/CAM система, ориентированная на мебельное производство. Модуль БАЗИС ЧПУ позволяет напрямую передавать спроектированные модели в формат управляющих программ для станков.

• Интеграция с 2D и 3D проектированием: формирование и редактирование деталей из плитных материалов.
• Гибкость настроек: библиотека постпроцессоров с возможностью дальнейшей адаптации под разные модели станков.
• Оптимизация раскроя: автоматизация координат, углов и маршрутов обработки.

4.2. Настройка постпроцессора для станков HOLD

Для подключения станка HOLD к системе БАЗИС ЧПУ необходимо:

• Выбрать подходящий шаблон постпроцессора для конкретного контроллера (SYNTEC, NcStudio, Mach3 и т.д.).
• Проверить соответствие осей и корректно указать систему координат (например, G54).
• Уточнить набор команд для активации необходимых циклов (G81, G83, G17/G18/G19 и др.).
• Провести тестовую обработку на образце для проверки корректности работы программы.

4.3. Преимущества использования БАЗИС ЧПУ с HOLD

• Удобство для мебельного производства: автоматическая генерация программ для обработки петель, отверстий, пазов и пропилов.
• Интеграция с проектированием: передача данных напрямую из проекта в станок.
• Поддержка локальных разработчиков: активное сообщество и техническая поддержка.

5. Совместимость HOLD с CAM-системой bCAD

5.1. Особенности bCAD для мебельного производства

bCAD — мощное решение для проектирования и производства мебели на станках ЧПУ. Версия bCAD Мебель позволяет:

• Создавать детальные 3D-модели корпусной мебели.
• Формировать спецификации и чертежи.
• Экспортировать данные для обработки на станках ЧПУ с учётом фурнитуры и конструктивных узлов.

Пользовательское сообщество активно обсуждает вопросы настройки постпроцессоров и совместимости оборудования на специализированных форумах.

5.2. Настройка постпроцессора bCAD под оборудование HOLD

Для корректной работы bCAD со станками HOLD необходимо:

• Подготовить или адаптировать исходный шаблон постпроцессора (под контроллеры Syntec, Mach, DSP и др.).
• Настроить конфигурационные файлы, задающие формат G-кодов и порядок команд.
• Определить технологическую последовательность обработки операций (сверление, фрезеровка, пазование и т.д.).
• Уточнить параметры координат и ускорений, соответствующие возможностям станка.
• Провести тестовый запуск на пилотном проекте.

5.3. Преимущества использования bCAD с HOLD

• Гибкость проектирования: широкие возможности 3D-моделирования для сложных дизайнерских проектов.
• Активное сообщество: обмен опытом по настройке постпроцессоров и решению типовых задач.
• Стабильная интеграция: при правильной настройке достигается высокая точность и стабильность обработки.

6. Совместимость HOLD с CAM-системой ArtCam

ArtCam — известная CAM-система, традиционно используемая для декоративно-прикладного искусства, гравировки и моделирования для ЧПУ. Несмотря на художественную направленность, её возможности могут быть адаптированы для промышленной обработки с использованием станков HOLD. Настройка постпроцессоров для ArtCam включает:

• Выбор соответствующего шаблона, оптимизированного под требования оборудования HOLD.
• Корректировку формата G-кодов, учитывая специфику траекторий, характерных для гравировальных работ.
• Дополнительное тестирование и настройку для достижения высокого уровня детализации и точности обработки.

Гибкость ArtCam позволяет добиться отличных результатов, однако интеграция с оборудованием HOLD может потребовать дополнительных настроек и внимательного тестирования.

7. Совместимость HOLD с CAM-системой AlphaCam

AlphaCam — одна из ведущих CAM-систем, широко используемая в деревообрабатывающей и промышленной сферах. Она предоставляет мощные инструменты для создания траекторий, оптимизации резки и подготовки управляющих программ для ЧПУ. При интеграции с оборудованием HOLD важно:

• Правильно настроить постпроцессор для адаптации выходных данных AlphaCam под требования конкретного станка.
• Учесть формат G-кодов, параметры скоростей и последовательность операций, характерные для HOLD.
• Произвести настройку макросов и тщательное тестирование программных циклов для обеспечения стабильной работы.

Благодаря этим мерам, AlphaCam может эффективно работать с оборудованием HOLD, обеспечивая высокую точность и оптимизацию производственного процесса.

8. Рекомендации по созданию и настройке постпроцессоров

• Сбор технической информации: изучение документации станка HOLD и CAM-системы.
• Анализ типовых операций: определение основных циклов обработки и проверка их корректного формирования.
• Логика смены инструмента: настройка M-кодов с учетом особенностей магазина инструментов.
• Использование макросов и подпрограмм: оформление сложных операций для повышения эффективности.
• Проведение тестов: выполнение пробных запусков для выявления и устранения ошибок.
• Документирование изменений: фиксация всех настроек для быстрого восстановления работоспособной конфигурации.

9. Выводы и перспективы

Постпроцессор — важнейший элемент технологической цепочки при работе станков ЧПУ. Для эффективной эксплуатации оборудования серии HOLD от Компании «Интервесп» в сочетании с CAM-системами БАЗИС, bCAD, ArtCam и AlphaCam необходимо уделять особое внимание правильной настройке и регулярному тестированию. Это позволяет добиться:

• Высокой точности и повторяемости обработки;
• Сокращения времени подготовки производства;
• Минимизации брака и оптимизации использования инструмента.

Таким образом, грамотная настройка постпроцессоров и учет особенностей оборудования являются залогом успешного и рентабельного производства на ЧПУ.
