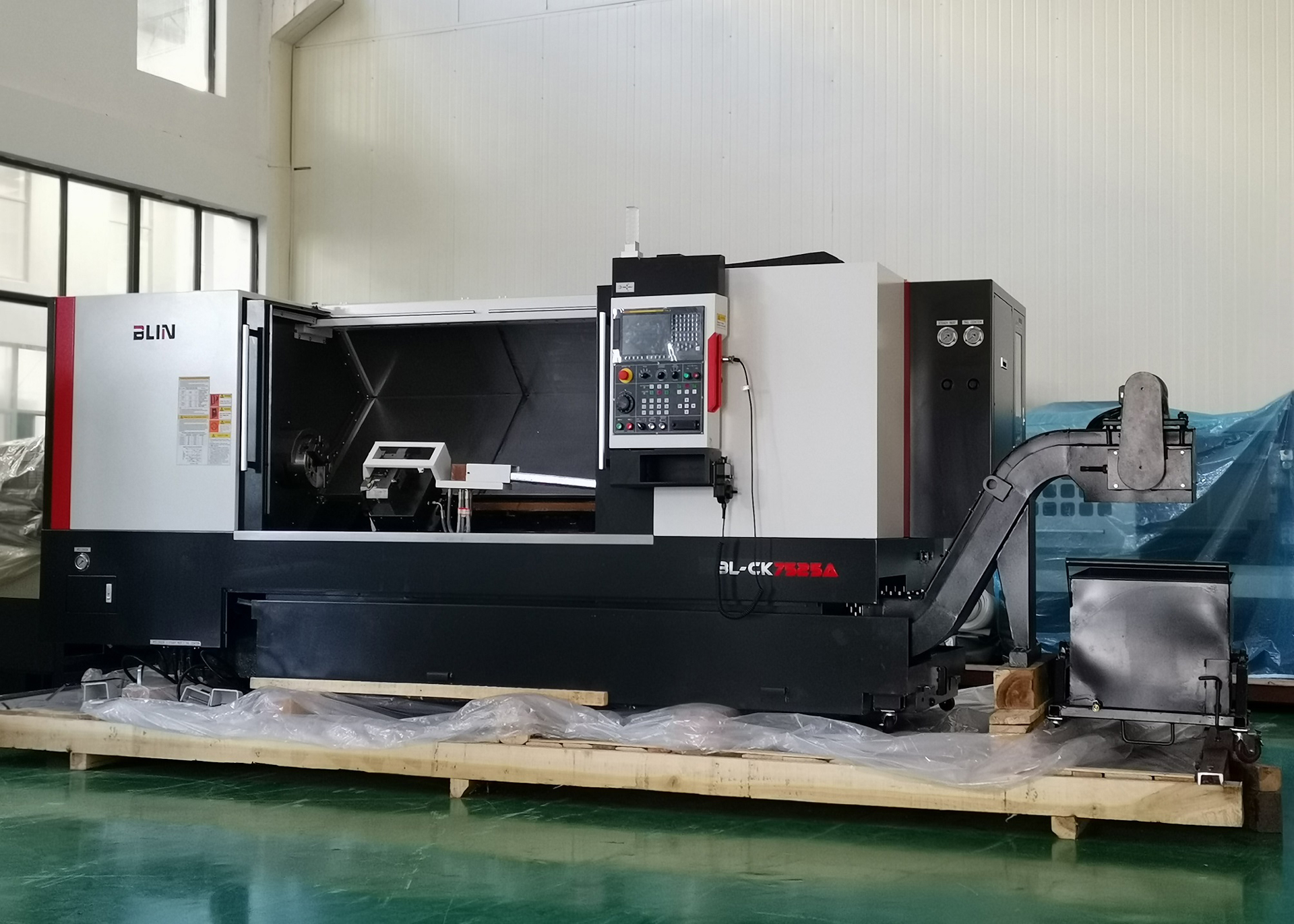

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL CK 7550 Fanuc

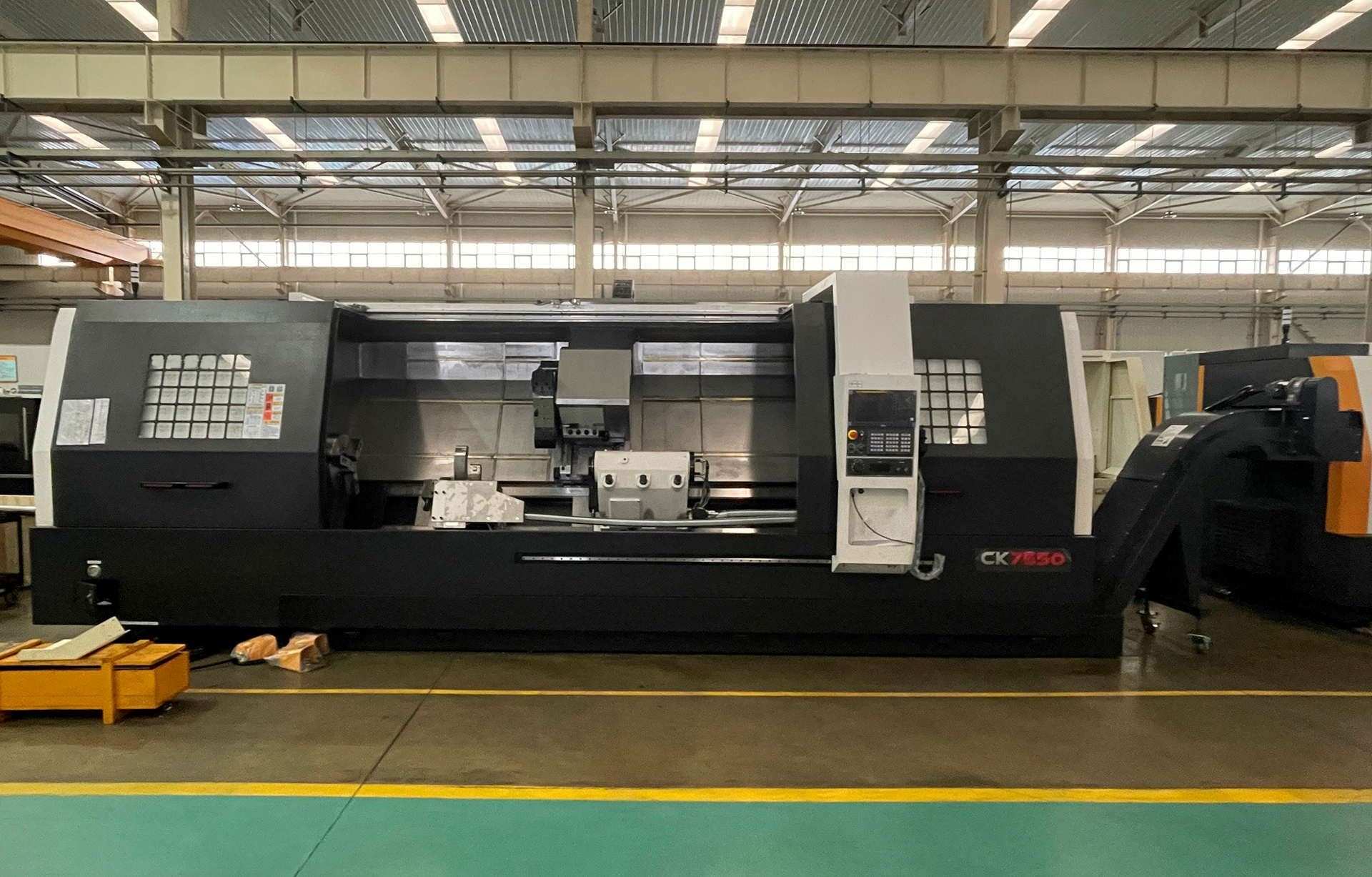

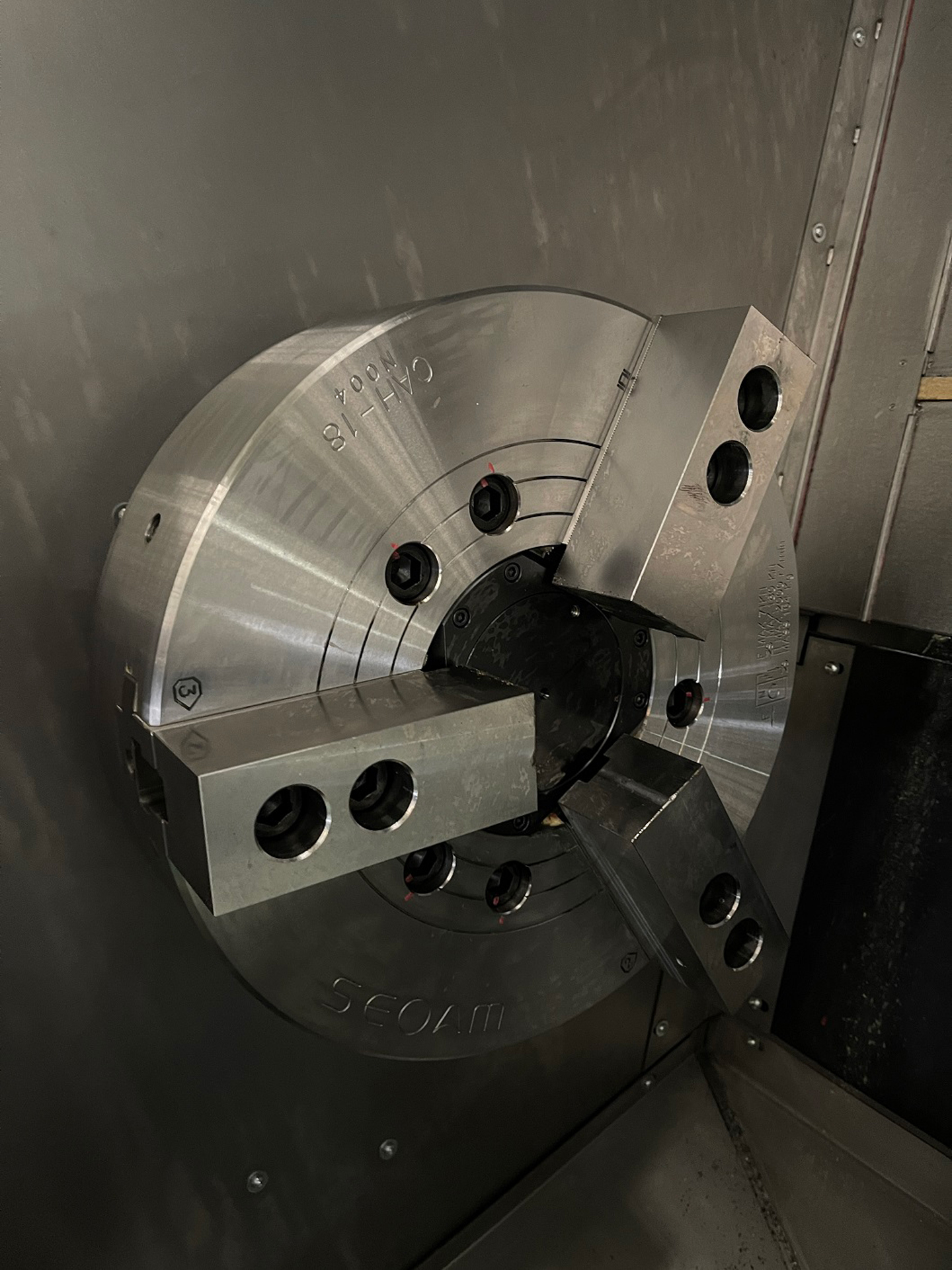

Токарный станок с ЧПУ BLIN MACHINERY BL CK 7550 Fanuc — это мощный токарный центр китайского производства для тяжёлой обработки деталей диаметром до 670 мм и длиной до 1 500 мм, 2 000 мм или 3 000 мм в зависимости от конфигурации. Станок оборудован 21-дюймовым гидравлическим патроном, 8-позиционной инструментальной турелью и гидравлической задней бабкой, обеспечивая высокую жёсткость и стабильность при серийной работе. Наклонная станина 60° с коробчатыми направляющими и система ЧПУ FANUC 0i TF гарантируют точное управление и надёжное позиционирование крупных заготовок.

Назначение станка

• Тяжёлая токарная обработка деталей диаметром до 670 мм.

• Обработка заготовок длиной до 1 500 мм, 2 000 мм или 3 000 мм с использованием гидравлической задней бабки.

• Серийное производство деталей с высокой точностью и стабильностью.

• Работа с крупногабаритными заготовками весом до 3 000 кг.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина (60°) с коробчатыми направляющими обеспечивает высокую жёсткость и устойчивость при тяжёлой обработке.
• Высокая точность: округлость ≤0.004 мм, позиционирование 0.009/0.018 мм (1500/2000 мм) или 0.009/0.022 мм (3000 мм) (X/Z).
• Надёжные компоненты от FANUC, SKF/FAG, THK для стабильной работы.
• Подходит для обработки крупногабаритных заготовок с высокой нагрузкой.
• Модульный дизайн для интеграции дополнительных опций, таких как гидравлический люнет или датчик инструмента.

Области применения

• Серийное производство деталей для тяжёлого машиностроения.
• Изготовление компонентов для энергетической, судостроительной и нефтегазовой промышленности.
• Тяжёлая обработка крупногабаритных деталей с высокой точностью.
• Автоматизированная обработка массивных заготовок.

BL CK 7550 Fanuc сочетает высокую жёсткость, точность и универсальность, что делает его идеальным решением для тяжёлой токарной обработки крупногабаритных заготовок в серийном производстве.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

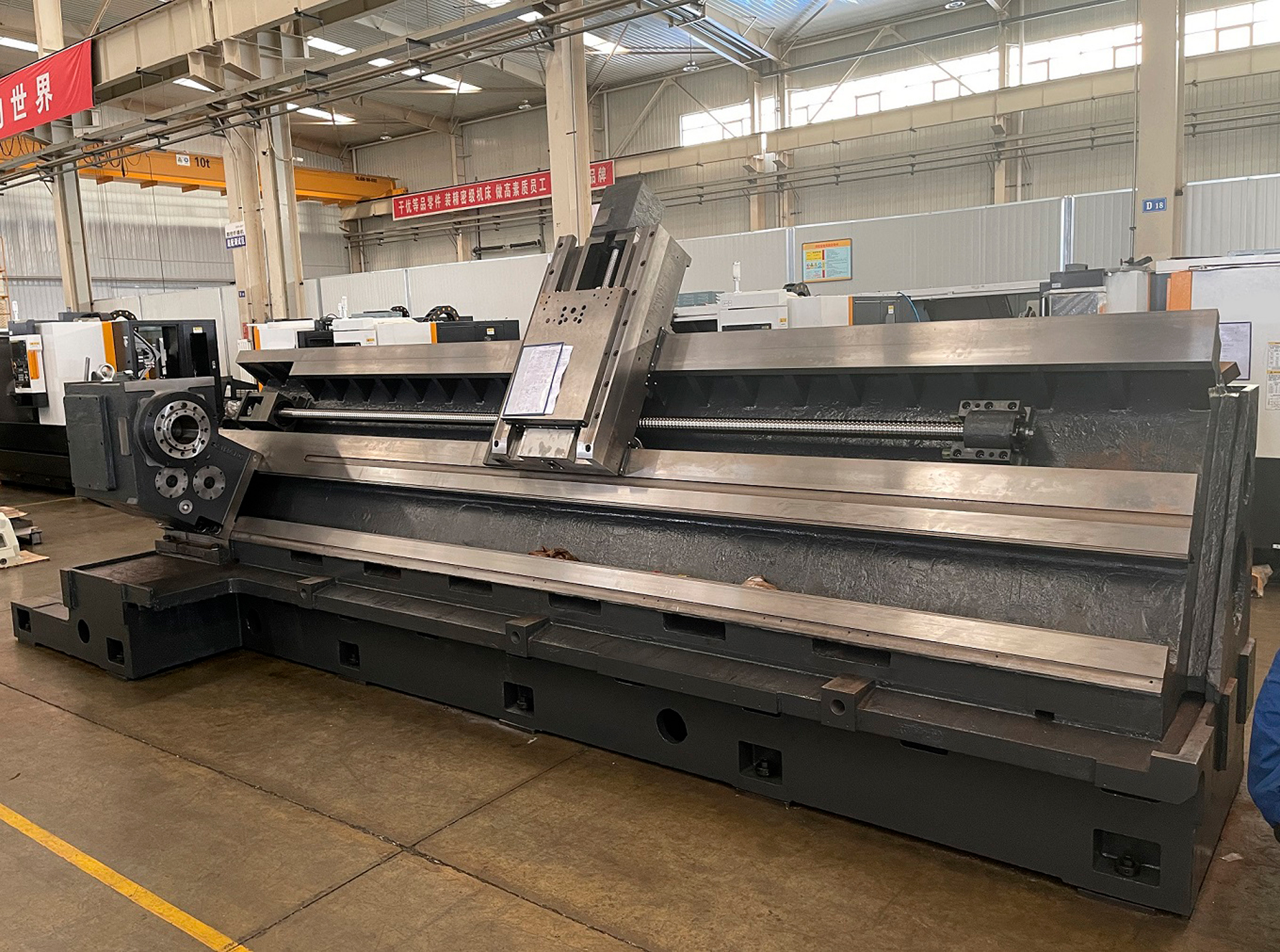

• Монолитная наклонная станина (60°) с коробчатыми направляющими, оптимизированная для тяжёлой обработки.
• Высокая жёсткость и стабильность для обработки крупногабаритных заготовок.
• Особенности:
  • Эффективное удаление стружки благодаря наклонной конструкции.
  • Коробчатые направляющие для высокой нагрузочной способности.
  • Три варианта длины обработки (1 500 мм, 2 000 мм, 3 000 мм) для гибкости.

Основной шпиндель

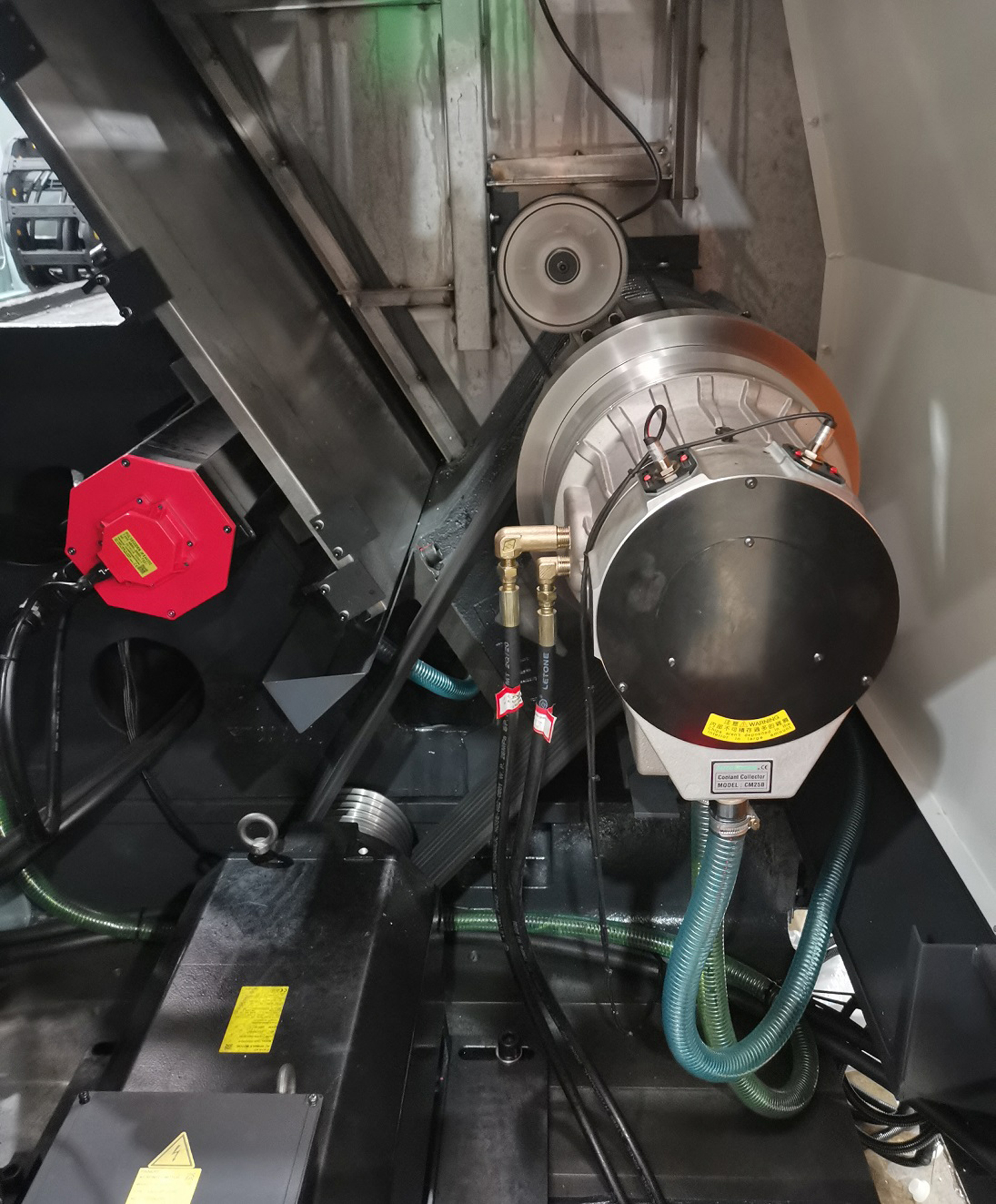

• Механический шпиндель с ременным приводом, 25–2 500 об/мин.
• Диаметр отверстия 135 мм, крепление A2-11, мощность 30/37 кВт (FANUC α).
• Подшипники SKF/FAG для высокой точности и долговечности.

Задняя бабка

• Гидравлическая задняя бабка с конусом MT6#.
• Диаметр пиноли 150 мм, ход 150 мм.
• Перемещение по коробчатым направляющим с автоматической гидравлической фиксацией.

Перемещение по осям

• Коробчатые направляющие для осей X/Z и задней бабки.
• Высокоточные ШВП (Ø50 мм для X, Ø63 мм для Z) от JAPAN THK.
• Скорость быстрых перемещений: 10 м/мин (X), 12 м/мин (Z).

Инструментальная система

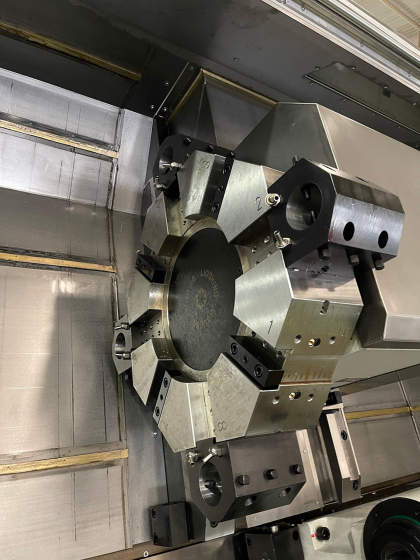

• 8-позиционная инструментальная турель от TAIWAN LIO SHIING/ITALY DUPLOMATIC.
• Размер хвостовика: 32×32 мм, Ø63 мм.

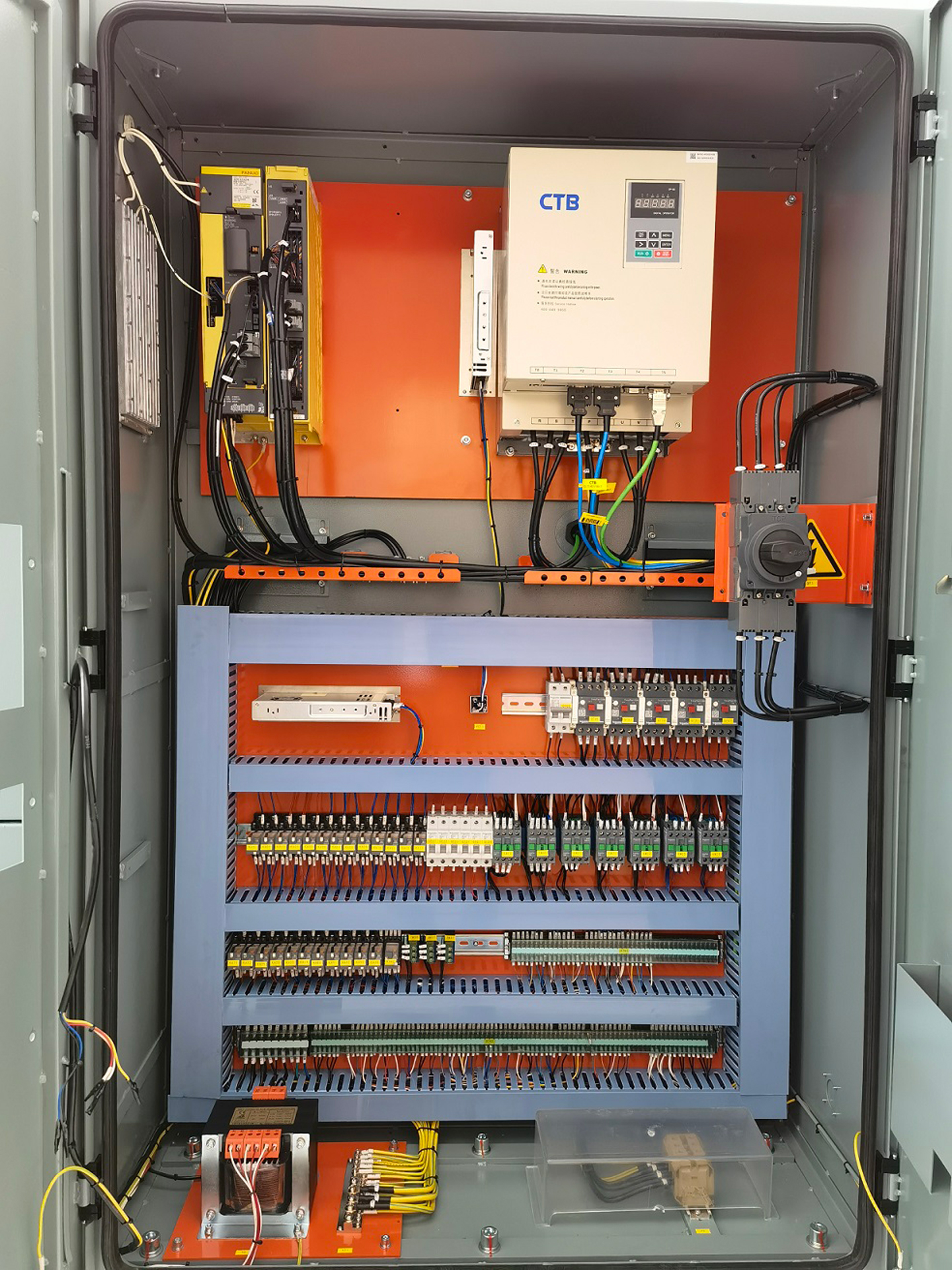

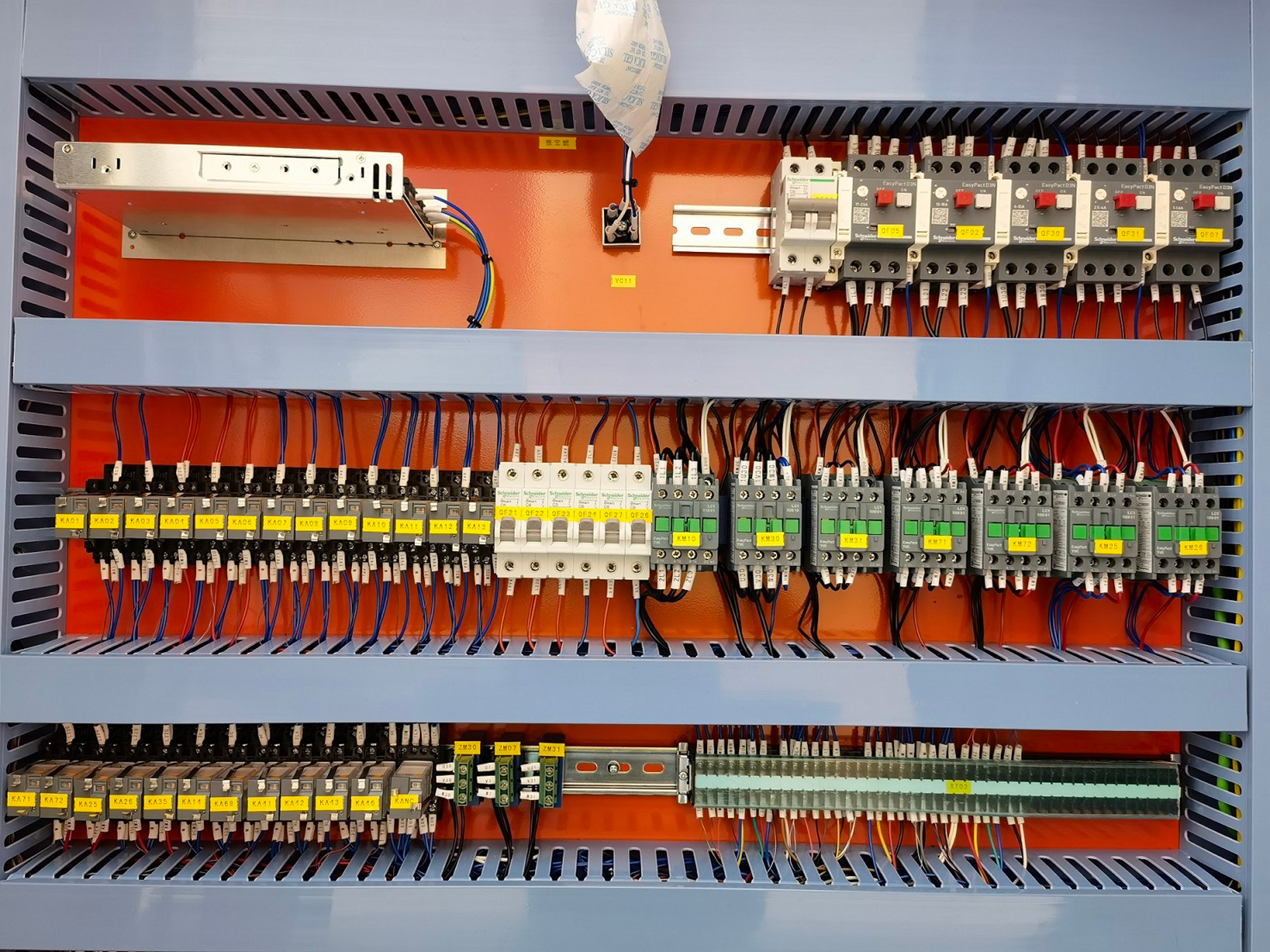

Система ЧПУ и управления

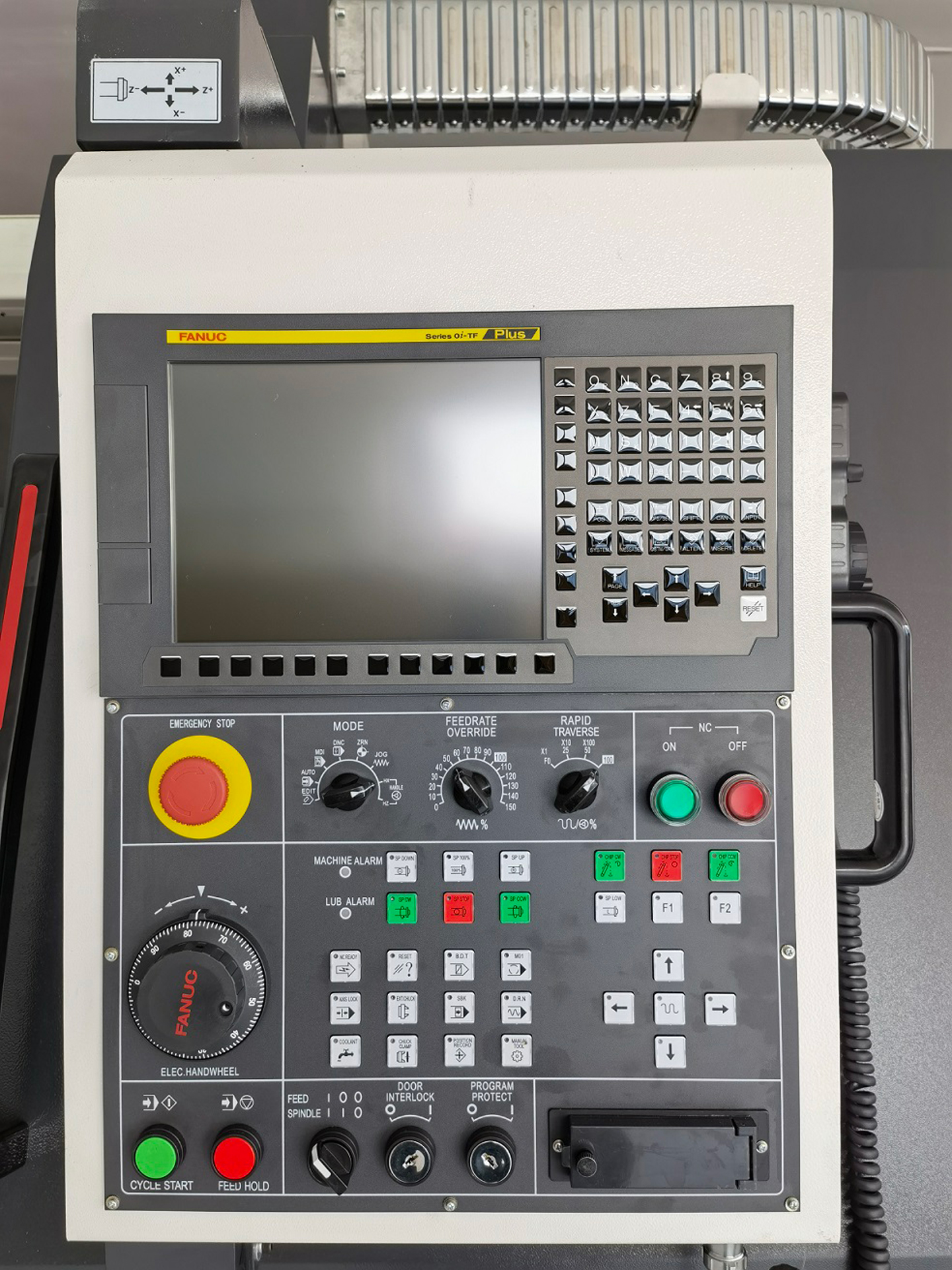

• FANUC 0i TF с поддержкой осей X, Z и G-кодов.
• Интерфейсы: RS232, USB, Ethernet для интеграции с CAD/CAM.
• Интуитивное управление для высокоточных токарных операций.

Система подачи СОЖ

• Независимый бак СОЖ с разделением масла и жидкости.
• Насос от совместного предприятия для эффективного охлаждения.

Централизованная система смазки

• Автоматическая система смазки JAPAN-LUBE для ШВП и направляющих.
• Контроль уровня смазки для долговечности узлов.

Главные преимущества токарного станка

1. Точность: Округлость ≤0.004 мм, повторяемость 0.004/0.007 мм (1500/2000 мм) или 0.004/0.008 мм (3000 мм).
2. Жёсткость: Наклонная станина с коробчатыми направляющими для тяжёлой обработки.
3. Надёжность: Компоненты FANUC, SKF/FAG, THK.
4. Гибкость: Модульный дизайн для интеграции дополнительных опций.
5. Производительность: Оптимизирован для серийной обработки крупногабаритных заготовок.

BL CK 7550 Fanuc — это надёжный выбор для тяжёлой токарной обработки с высокой точностью и универсальностью в серийном производстве.

Экономическая эффективность

Купить токарный станок BL CK 7550 Fanuc — это инвестиция в производительность и качество. Жёсткая конструкция, высокая точность и надёжные компоненты минимизируют время обработки и затраты на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, гидравлический патрон 21’’, 8-позиционная инструментальная турель, гидравлическая задняя бабка.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, турели, задней бабки.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка ≥14 000 кг (1500 мм), ≥16 000 кг (2000 мм) или ≥20 000 кг (3000 мм).
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥75 кВА.
  • Гидравлика: Гидростанция для патрона и задней бабки.
  • Инструменты: Грузоподъёмное оборудование (≥14 000 кг для 1500 мм, ≥16 000 кг для 2000 мм или ≥20 000 кг для 3000 мм), уровень, анкерные болты, смазка JAPAN-LUBE, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 21’’ и задней бабки.
  • Инструментальная система: Установить инструменты (32×32 мм, Ø63 мм).
  • Дополнительные системы:
    • Гидравлический люнет (опция).
    • Датчик инструмента (опция).
    • 12-позиционная инструментальная турель (опция).
    • Редуктор ZF с диапазоном оборотов L:8–530, H:30–1200 об/мин (опция).

Комплектация

• Система ЧПУ FANUC 0i TF
• Гидравлический патрон 21’’
• 8-позиционная инструментальная турель
• Гидравлическая задняя бабка (MT6#)
• Система смазки JAPAN-LUBE
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Гидравлический люнет
• Датчик инструмента
• 12-позиционная инструментальная турель
• Редуктор ZF с диапазоном оборотов L:8–530, H:30–1200 об/мин
