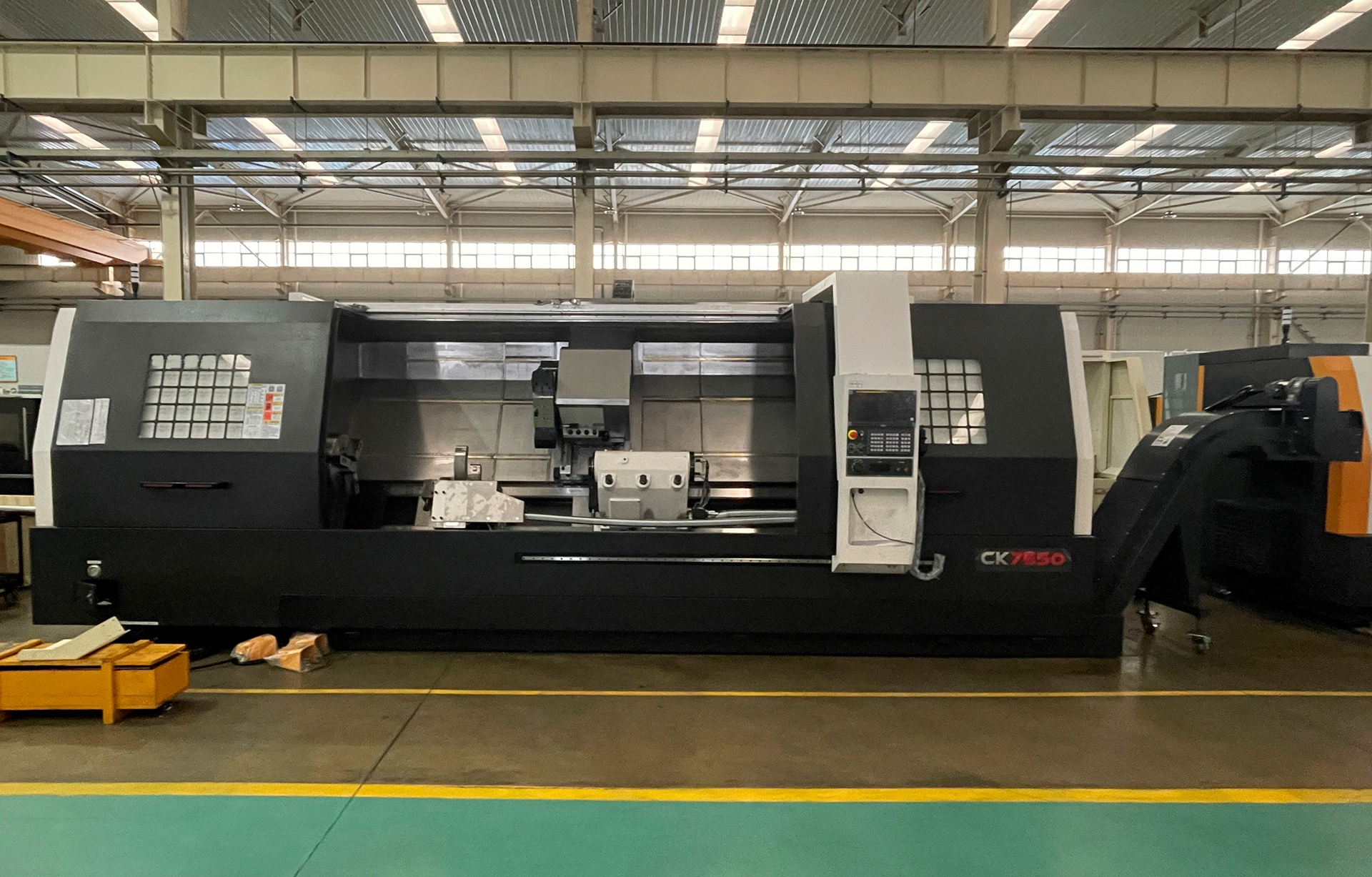

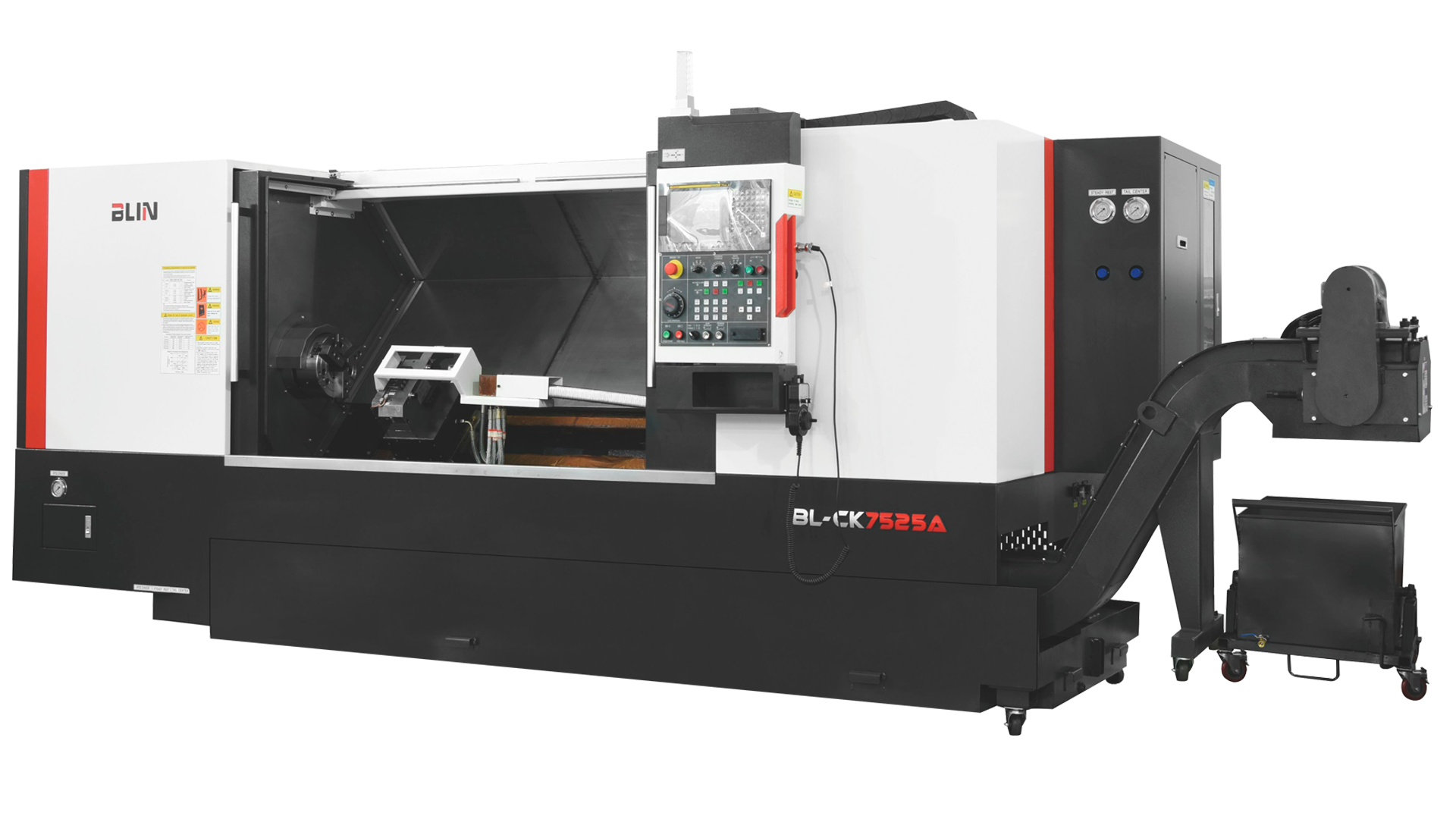

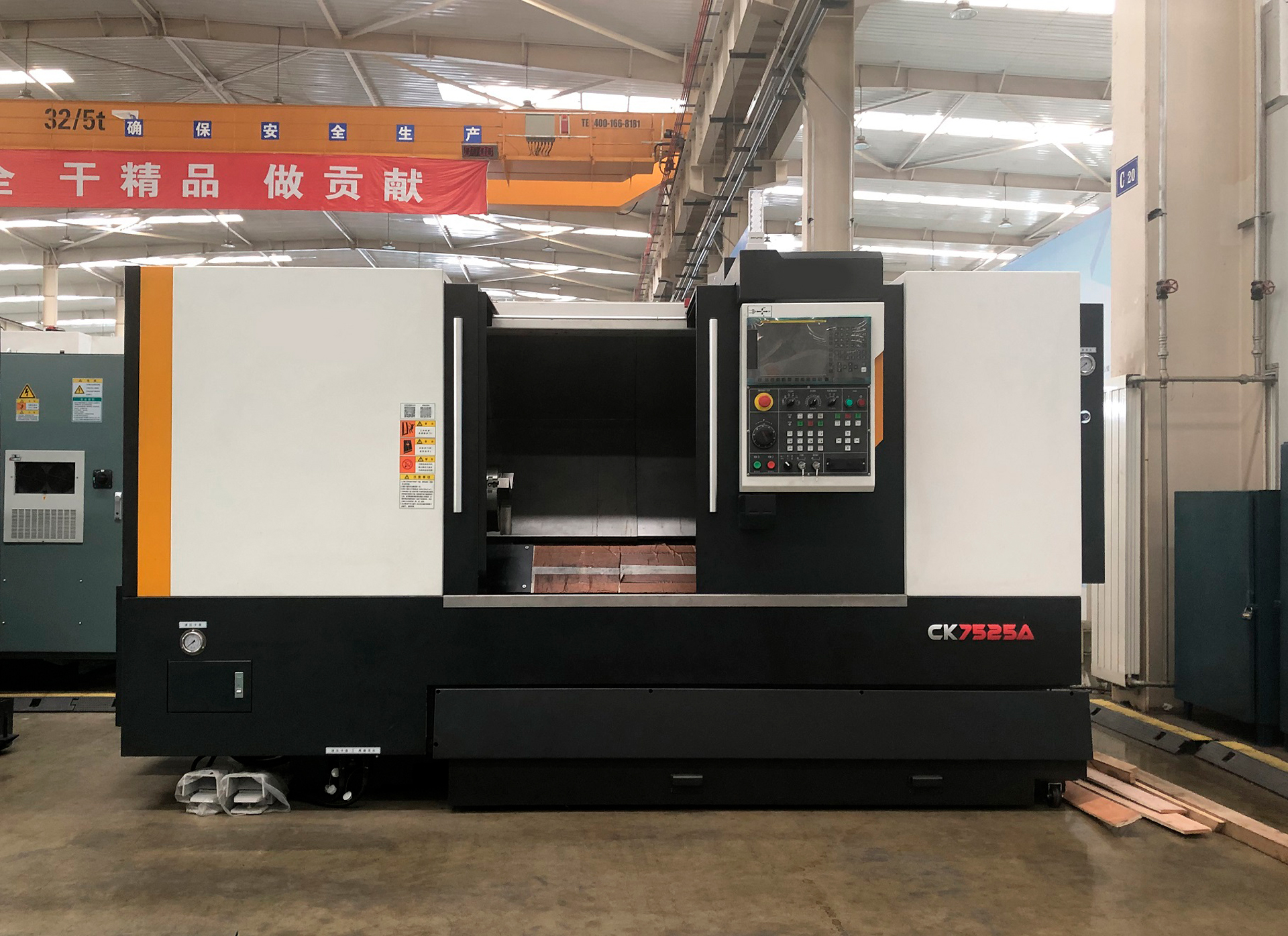

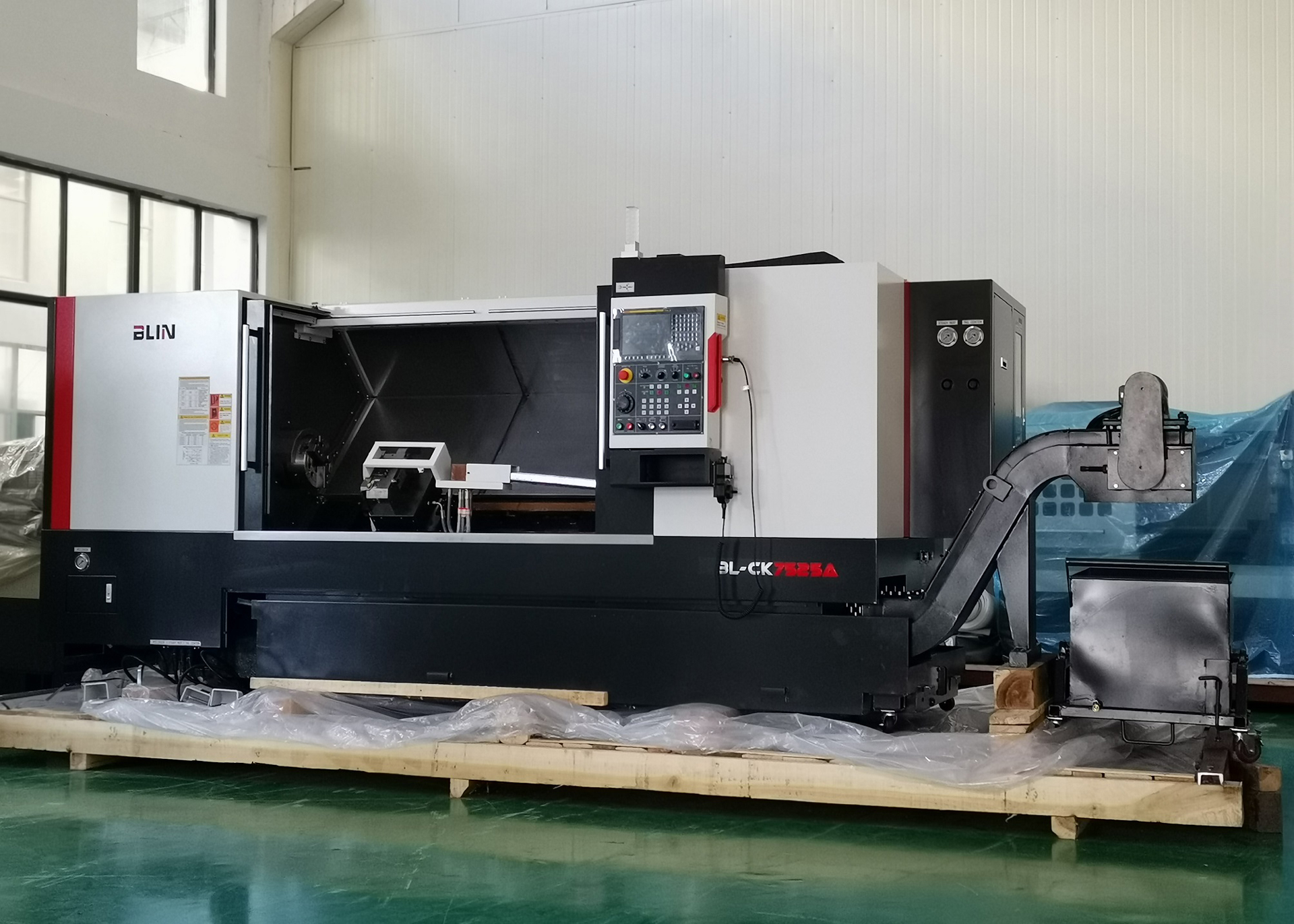

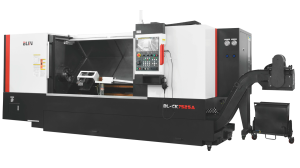

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL CK 7530 Fanuc

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL CK 7530 Fanuc — это высокопроизводительный токарный центр китайского производства, разработанный для тяжёлой обработки деталей диаметром до 550 мм и длиной до 800 мм, 1 500 мм или 2 000 мм в зависимости от конфигурации. Станок оснащён 10-дюймовым гидравлическим патроном, 8-позиционной инструментальной турелью и гидравлической задней бабкой, обеспечивая высокую стабильность при серийной обработке. Наклонная станина 60° с коробчатыми направляющими гарантирует исключительную жёсткость конструкции, а система ЧПУ FANUC 0i TF обеспечивает точное позиционирование и повторяемость операций.

Назначение станка

• Тяжёлая токарная обработка деталей диаметром до 550 мм.

• Обработка заготовок длиной до 800 мм, 1 500 мм или 2 000 мм с гидравлической задней бабкой.

• Серийное производство деталей с высокой точностью и стабильностью.

• Работа с прутковым материалом диаметром до 73 мм.


Ключевые функциональные возможности

Преимущества использования

• Наклонная станина (60°) с коробчатыми направляющими обеспечивает высокую жёсткость и устойчивость при тяжёлой обработке.
• Высокая точность: округлость ≤0.004 мм, позиционирование 0.009/0.01 мм (800 мм), 0.009/0.018 мм (1500/2000 мм) (X/Z).
• Надёжные компоненты от FANUC, SKF/FAG, THK для стабильной работы.
• Подходит для обработки длинных заготовок с высокой нагрузкой.
• Модульный дизайн для интеграции дополнительных опций, таких как гидравлический люнет или датчик инструмента.

Области применения

• Серийное производство деталей для машиностроения и металлообработки.
• Изготовление компонентов для автомобильной, энергетической и тяжёлой промышленности.
• Тяжёлая обработка деталей с высокой точностью.
• Автоматизированная обработка пруткового материала.

BL CK 7530 Fanuc сочетает высокую жёсткость, точность и универсальность, что делает его идеальным решением для тяжёлой токарной обработки длинных заготовок в серийном производстве.

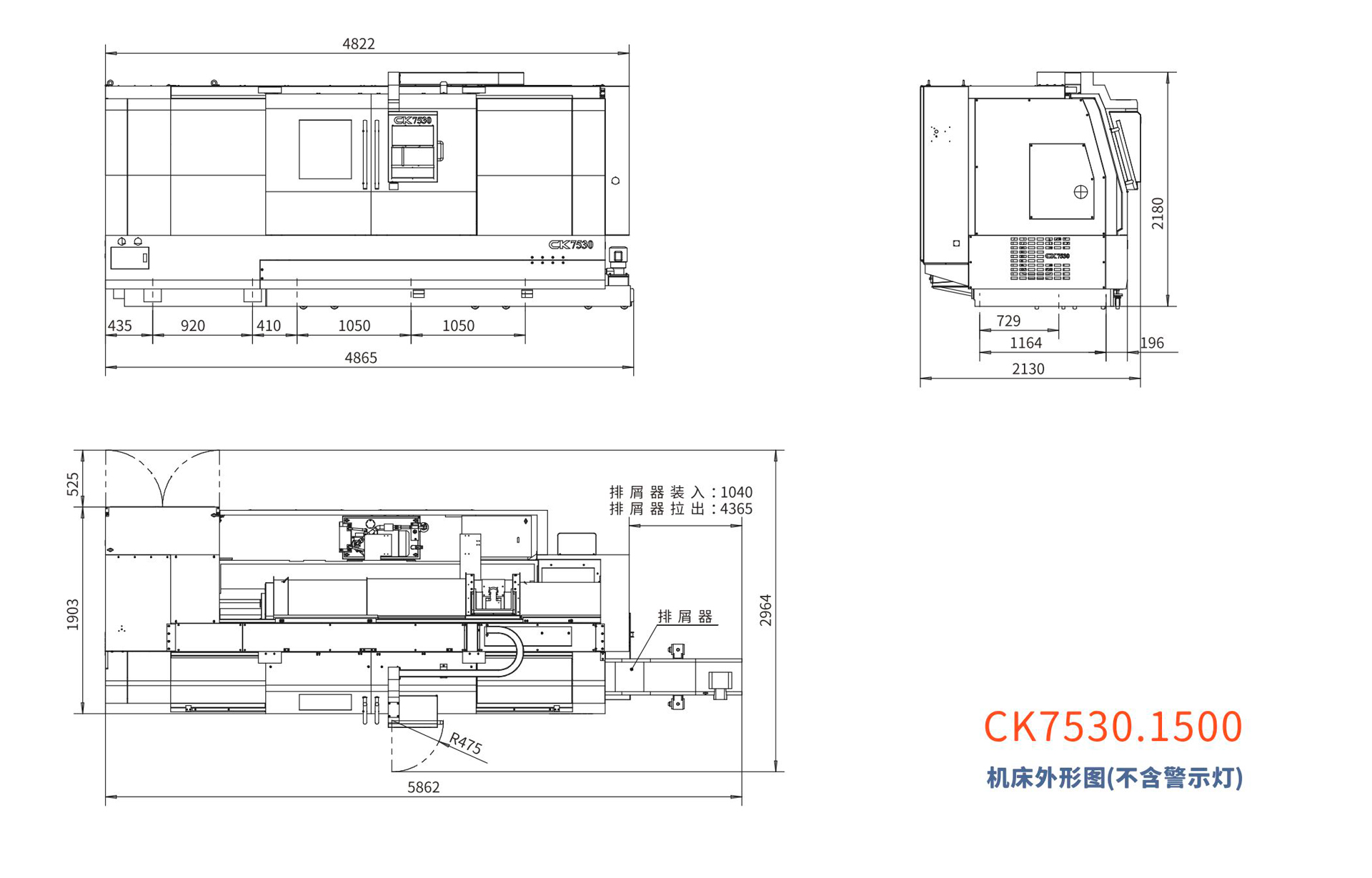

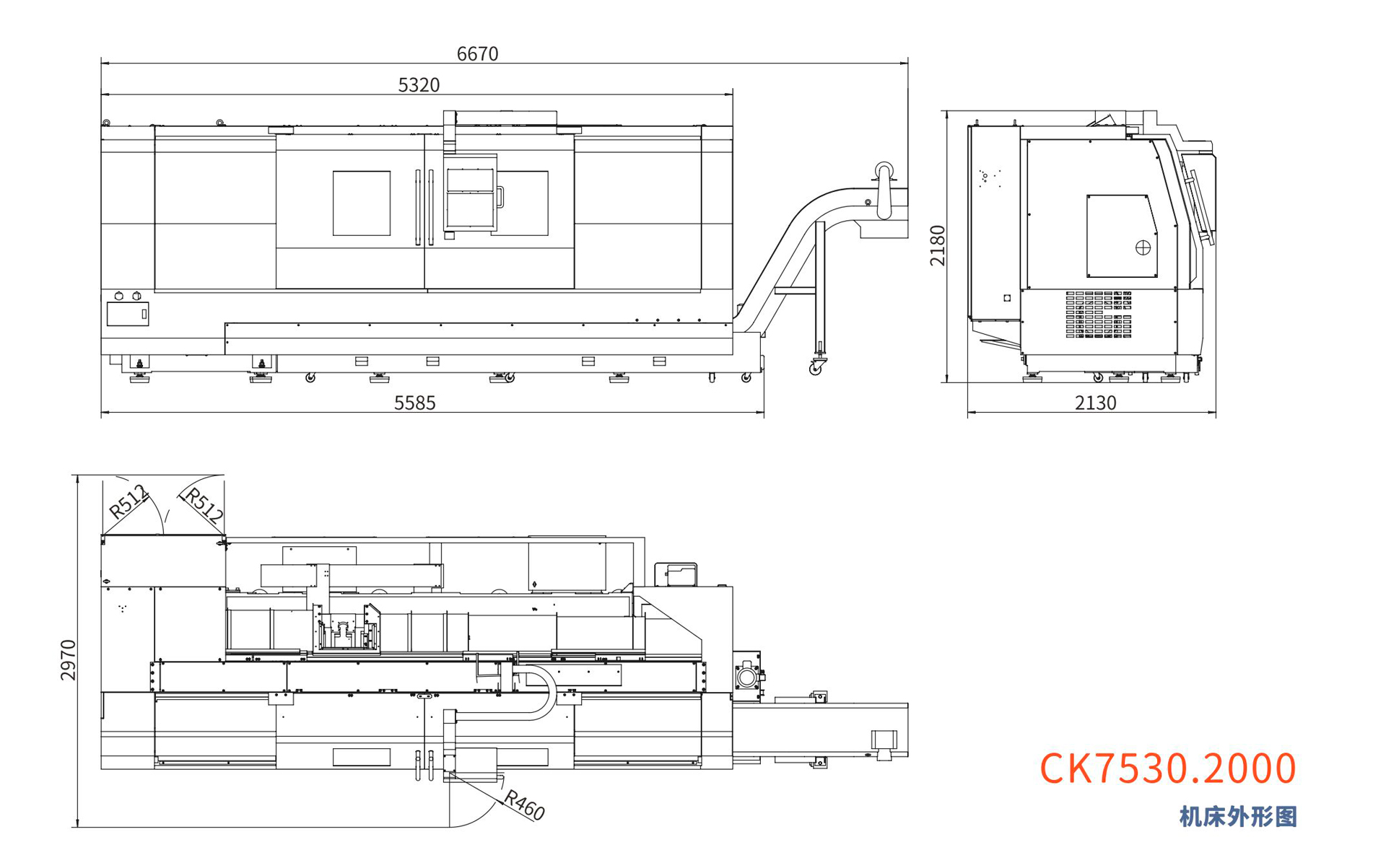

Технические характеристики токарного станка

Детальное описание узлов станка

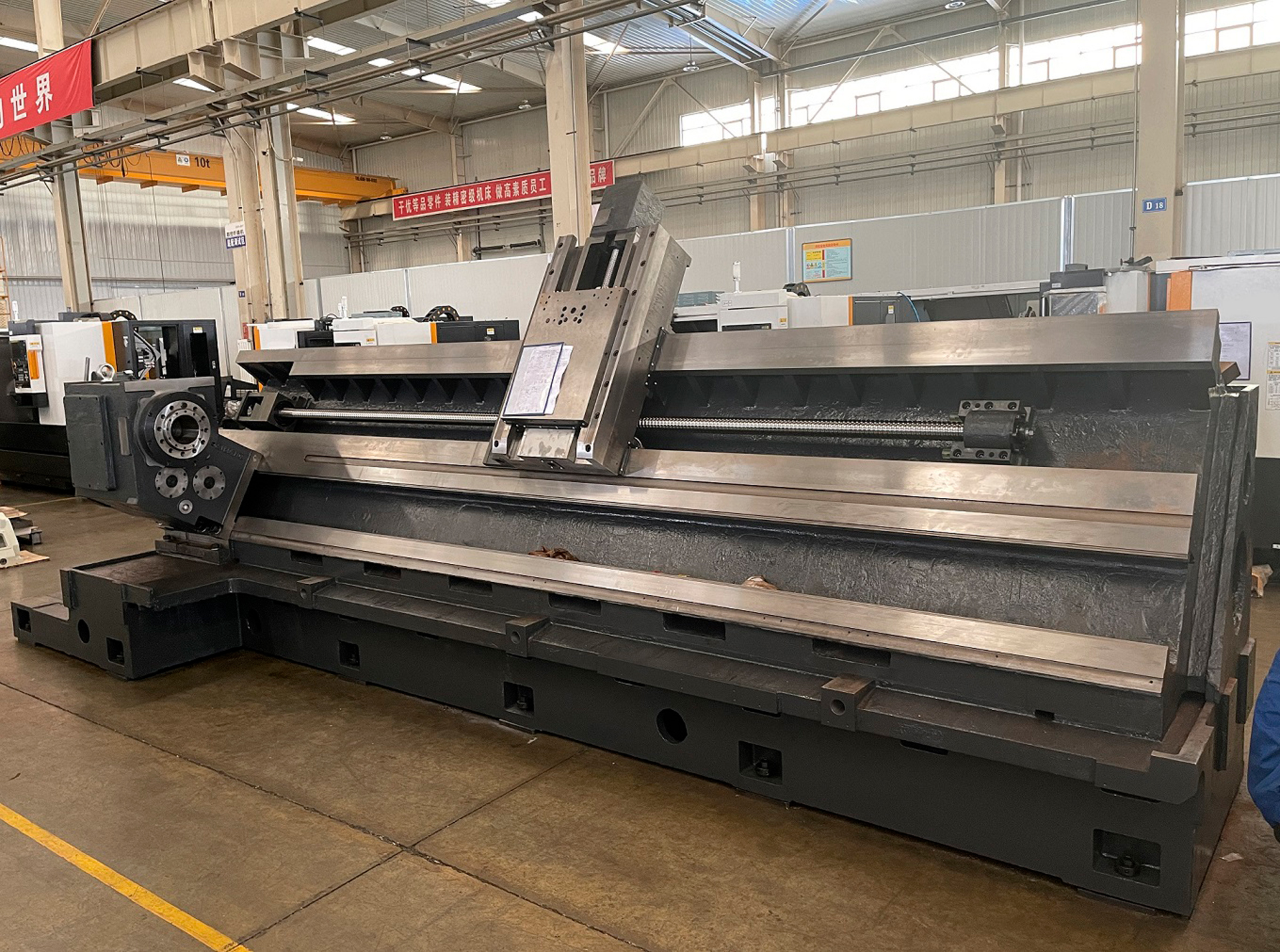

Конструкция станины

• Монолитная наклонная станина (60°) с коробчатыми направляющими, оптимизированная для тяжёлой обработки.
• Высокая жёсткость и стабильность для обработки длинных заготовок.
• Особенности:
  • Эффективное удаление стружки благодаря наклонной конструкции.
  • Коробчатые направляющие для высокой нагрузочной способности.
  • Три варианта длины обработки (800 мм, 1 500 мм, 2 000 мм) для гибкости.

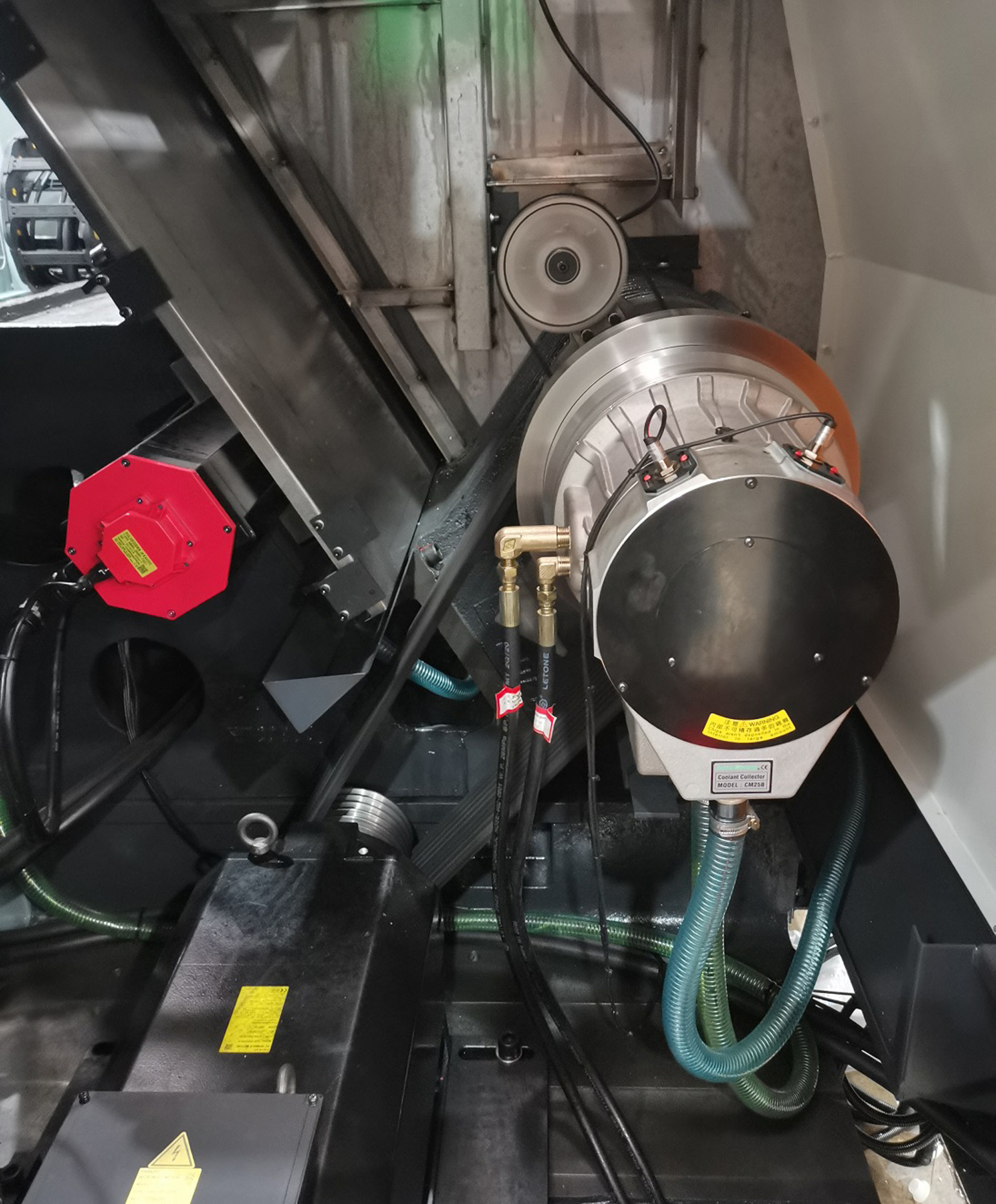

Основной шпиндель

• Механический шпиндель с ременным приводом, 100–2 000 об/мин.
• Диаметр отверстия 87 мм, крепление A2-8, мощность 22/30 кВт (FANUC α).
• Подшипники SKF/FAG для высокой точности и долговечности.

Задняя бабка

• Гидравлическая задняя бабка с конусом MT6#.
• Диаметр пиноли 110 мм, ход 150 мм.
• Перемещение по коробчатым направляющим с автоматической гидравлической фиксацией.

Перемещение по осям

• Коробчатые направляющие для осей X/Z и задней бабки.
• Высокоточные ШВП (Ø40 мм для X, Ø50 мм для Z) от JAPAN THK.
• Скорость быстрых перемещений: 12 м/мин (X), 16 м/мин (Z).

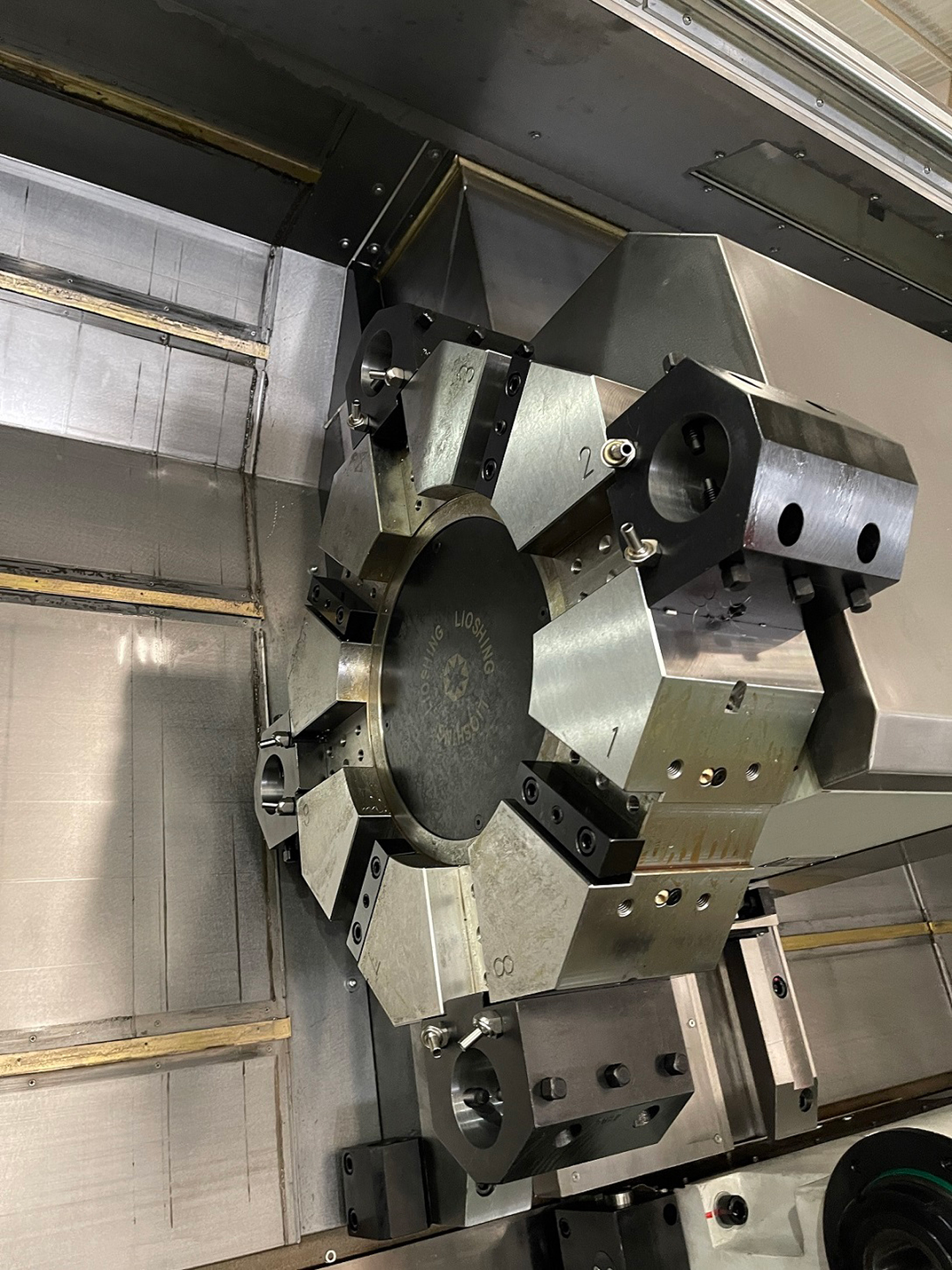

Инструментальная система

• 8-позиционная инструментальная турель от TAIWAN LIO SHIING/ITALY DUPLOMATIC.
• Размер хвостовика: 32×32 мм, Ø50 мм.

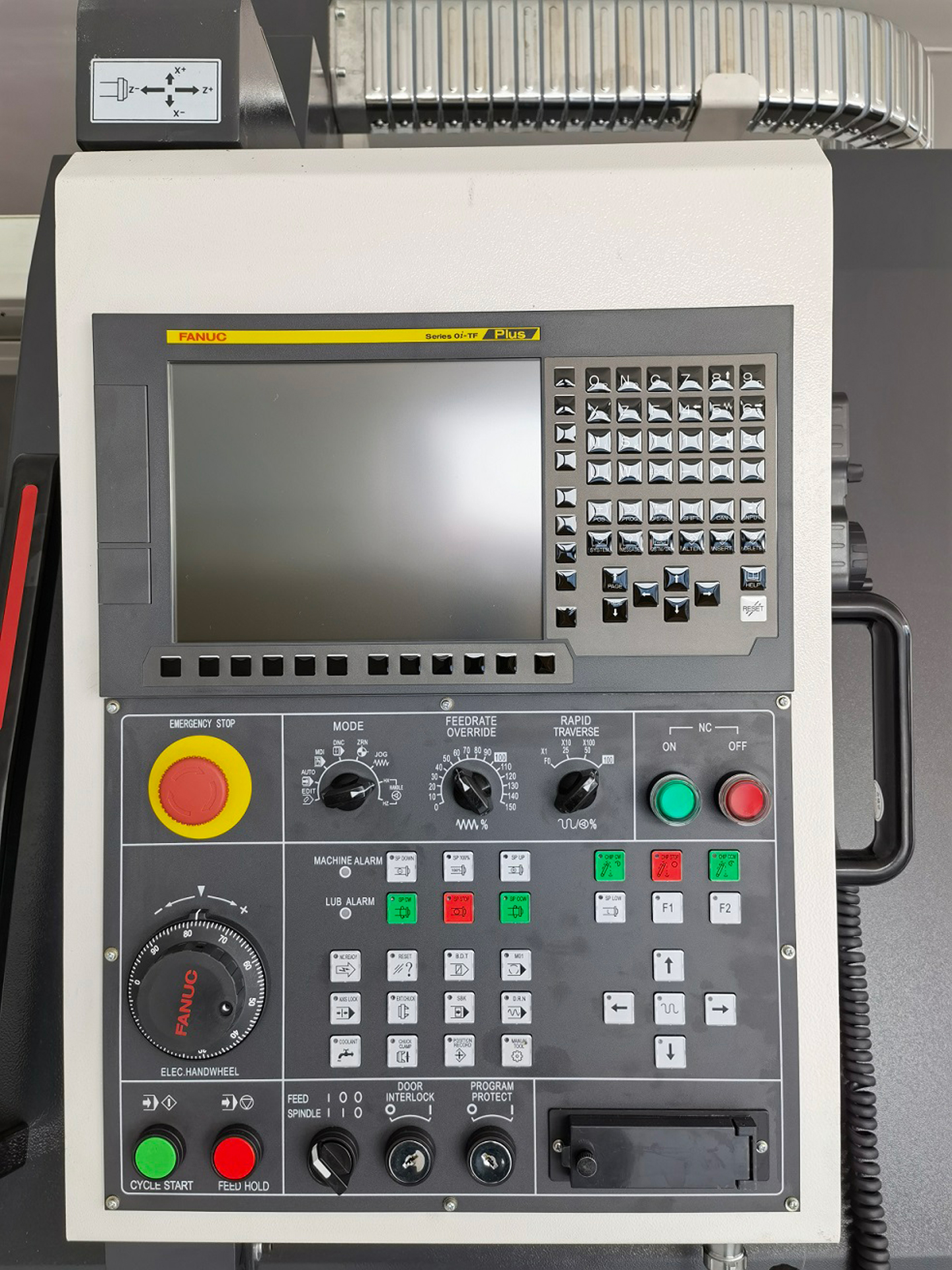

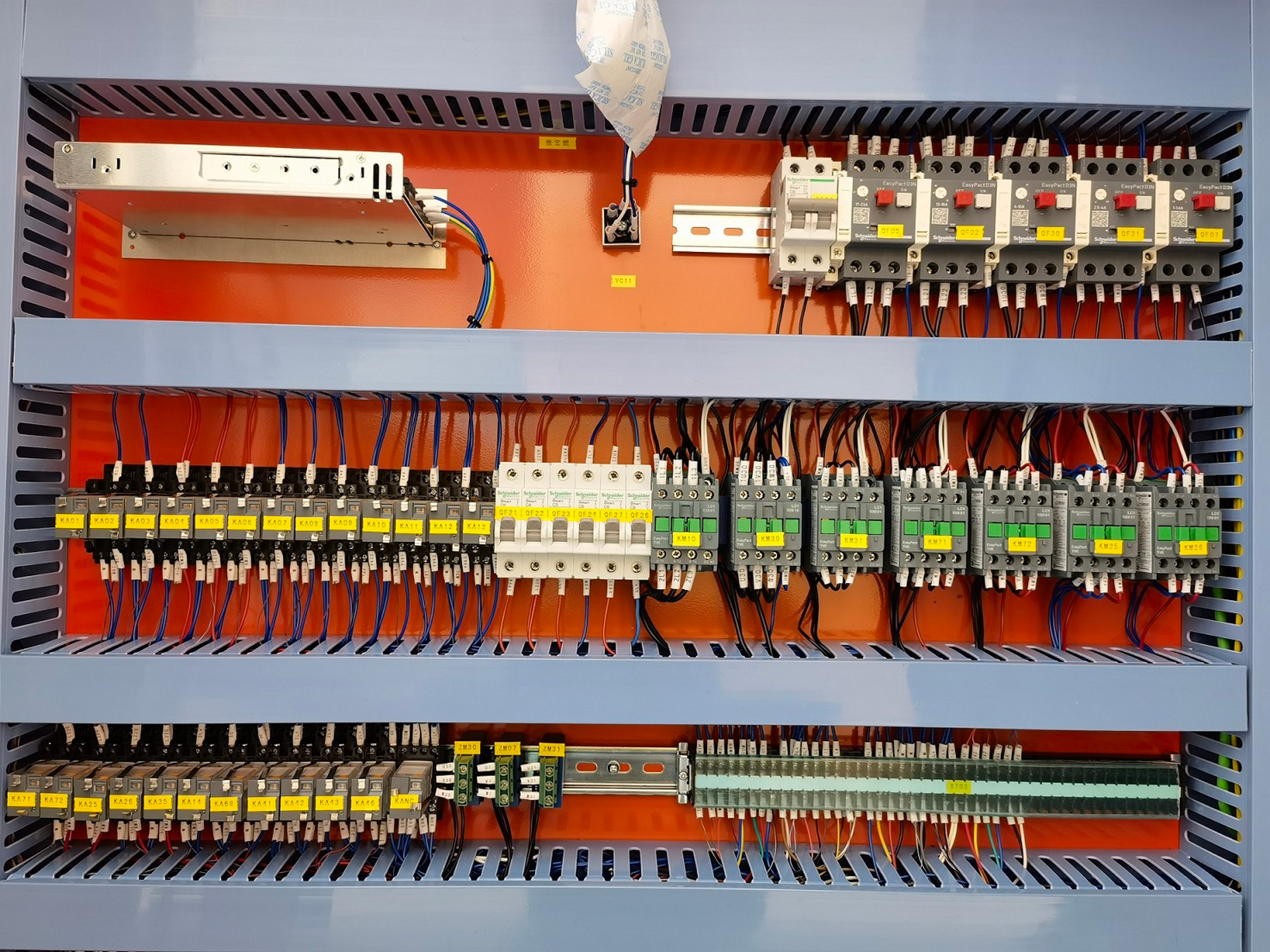

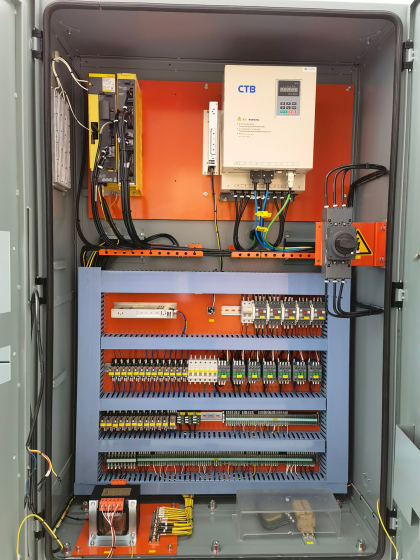

Система ЧПУ и управления

• FANUC 0i TF с поддержкой осей X, Z и G-кодов.
• Интерфейсы: RS232, USB, Ethernet для интеграции с CAD/CAM.
• Интуитивное управление для высокоточных токарных операций.

Система подачи СОЖ

• Независимый бак СОЖ с разделением масла и жидкости.
• Насос от совместного предприятия для эффективного охлаждения.

Централизованная система смазки

• Автоматическая система смазки JAPAN-LUBE для ШВП и направляющих.
• Контроль уровня смазки для долговечности узлов.

Главные преимущества токарного станка

1. Точность: Округлость ≤0.004 мм, повторяемость 0.004/0.005 мм (800 мм) или 0.004/0.007 мм (1500/2000 мм).
2. Жёсткость: Наклонная станина с коробчатыми направляющими для тяжёлой обработки.
3. Надёжность: Компоненты FANUC, SKF/FAG, THK.
4. Гибкость: Модульный дизайн для интеграции дополнительных опций.
5. Производительность: Оптимизирован для серийной обработки длинных заготовок.

BL CK 7530 Fanuc — это надёжный выбор для тяжёлой токарной обработки с высокой точностью и универсальностью в серийном производстве.

Экономическая эффективность

Купить токарный станок BL CK 7530 Fanuc — это инвестиция в производительность и качество. Жёсткая конструкция, высокая точность и надёжные компоненты минимизируют время обработки и затраты на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, гидравлический патрон 10’’, 8-позиционная инструментальная турель, гидравлическая задняя бабка.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, турели, задней бабки.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка ≥8 330 кг (800 мм), ≥9 730 кг (1 500 мм) или ≥12 000 кг (2 000 мм).
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥60 кВА.
  • Гидравлика: Гидростанция для патрона и задней бабки.
  • Инструменты: Грузоподъёмное оборудование (≥8 330 кг для 800 мм, ≥9 730 кг для 1 500 мм или ≥12 000 кг для 2 000 мм), уровень, анкерные болты, смазка JAPAN-LUBE, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 10’’ и задней бабки.
  • Инструментальная система: Установить инструменты (32×32 мм, Ø50 мм).
  • Дополнительные системы:
    • Гидравлический люнет (опция).
    • Датчик инструмента (опция).
    • 12/15/18-дюймовый патрон с максимальным весом заготовки 2 000 кг (опция).
    • 12-позиционная инструментальная турель (опция).

Комплектация

• Система ЧПУ FANUC 0i TF

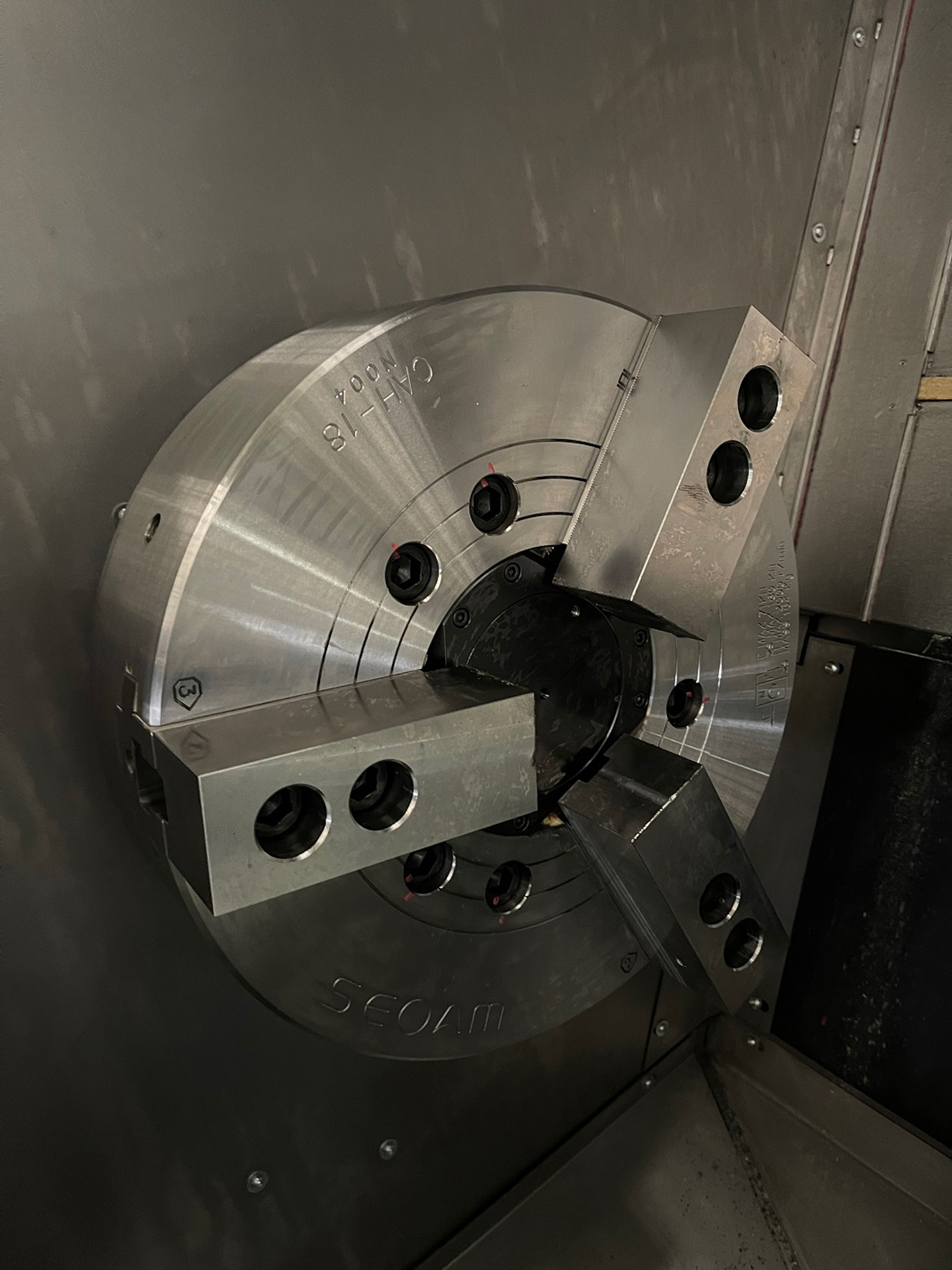

• Гидравлический патрон 10’’
• 8-позиционная инструментальная турель
• Гидравлическая задняя бабка (MT6#)
• Система смазки JAPAN-LUBE
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Гидравлический люнет
• Датчик инструмента
• 12/15/18-дюймовый патрон с максимальным весом заготовки 2 000 кг
• 12-позиционная инструментальная турель
