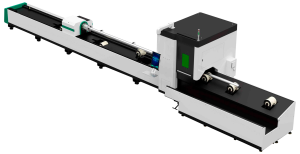

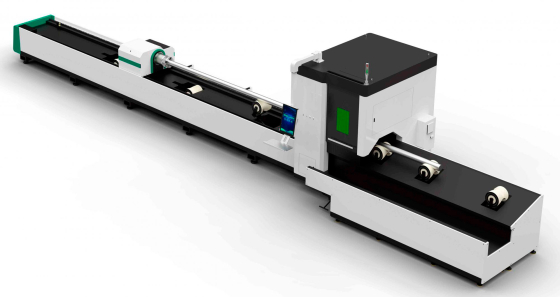

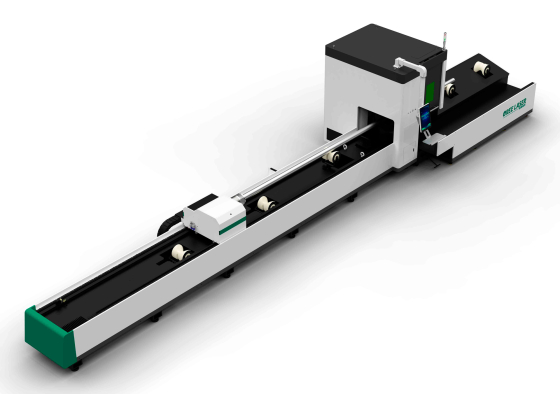

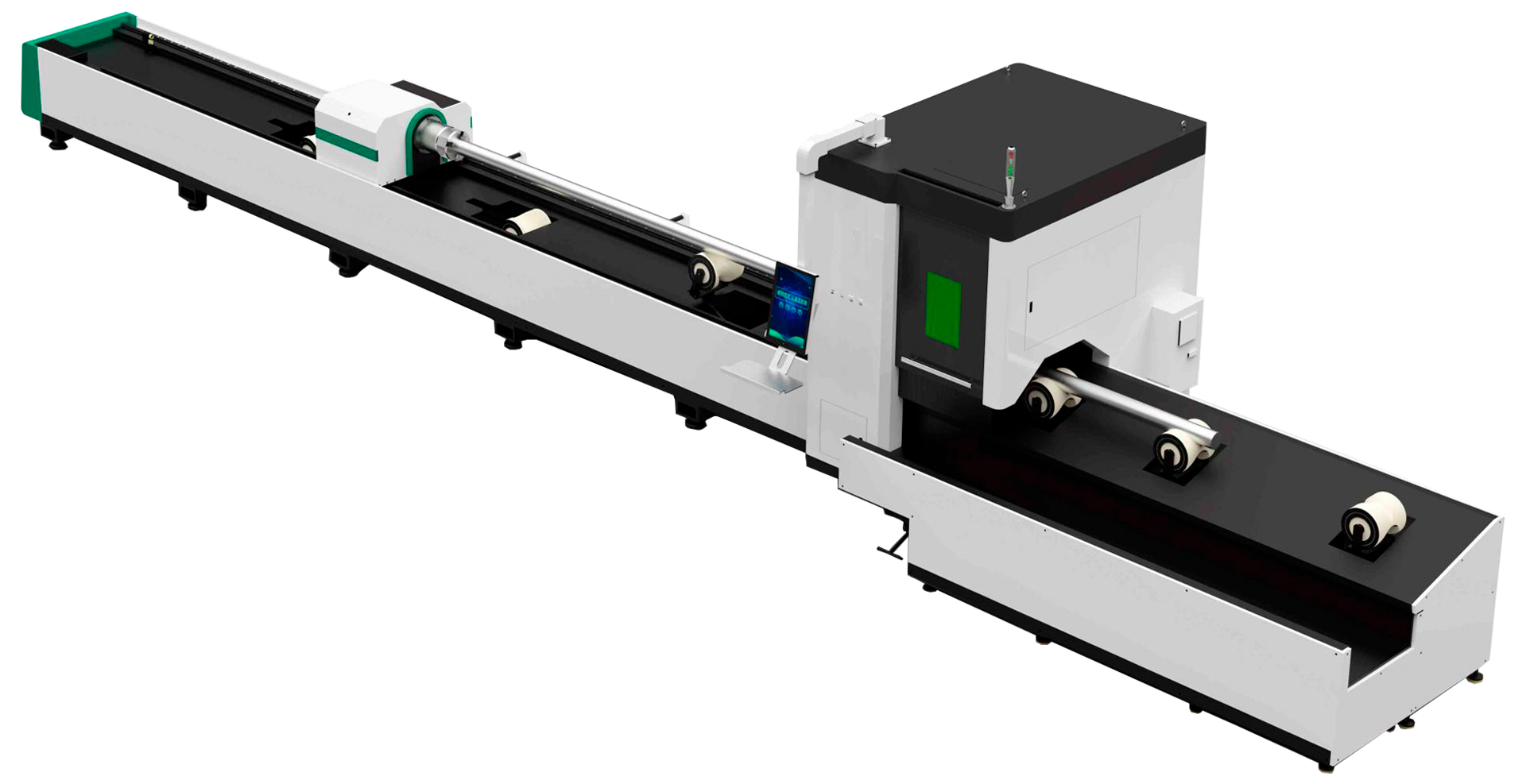

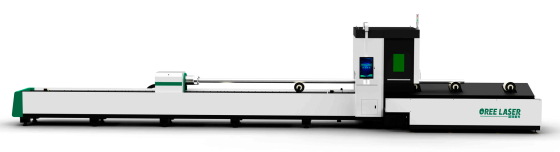

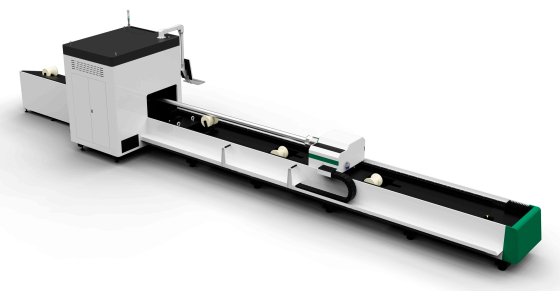

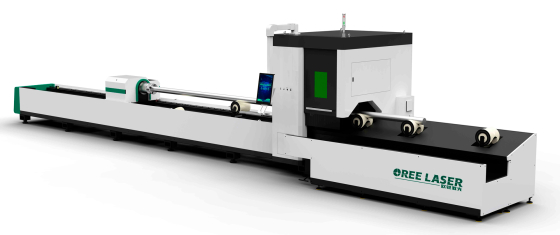

Лазерный станок для резки труб OREE LAZER TА6020+А3 6000W Raycus

Станок для лазерной резки труб OREE LASER TА6020+А3 6000W Raycus — это высокопроизводительное оборудование для обработки труб и профилей с максимальной длиной до 6 900 мм и диаметром до 230 мм. Оснащён волоконным лазерным источником MAX Photonics G5 мощностью 6 000 Вт, 3D-лазерной головой OREE Sword S08TP с функцией резки под углом, системой управления FSCUT 5000A, серводвигателями Inovance, направляющими HIWIN, рейками YYC, чиллером S&A на 6 000 Вт, пневматическими узлами SMC и системой автоматической смазки. Станок развивает скорость перемещения до 110 м/мин по осям X и Y, обеспечивает точность позиционирования 0.05 мм/м и повторяемость 0.03 мм. В комплектацию входит пульт дистанционного управления.

Назначение и области применения

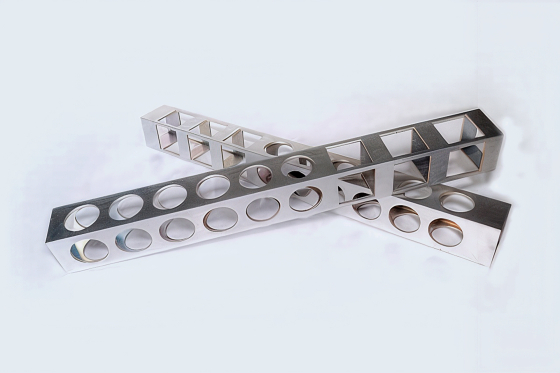

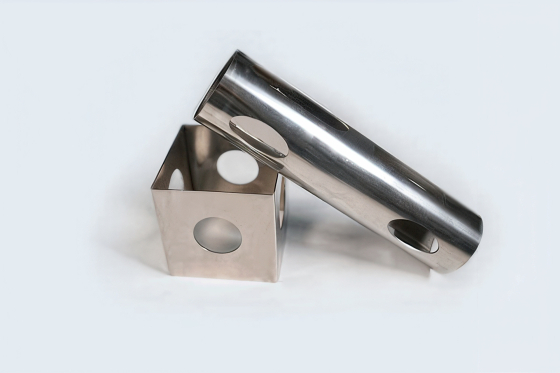

• Резка круглых, квадратных и прямоугольных труб, а также уголков, швеллеров и двутавровых балок.
• Изготовление металлоконструкций для строительства, машиностроения, мебельной и рекламной отраслей.
• Обработка заготовок массой до 300 кг с минимальным остатком 70 мм.

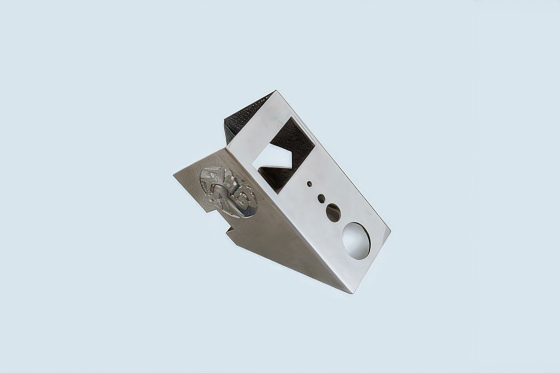

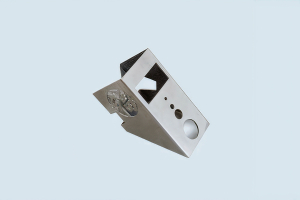

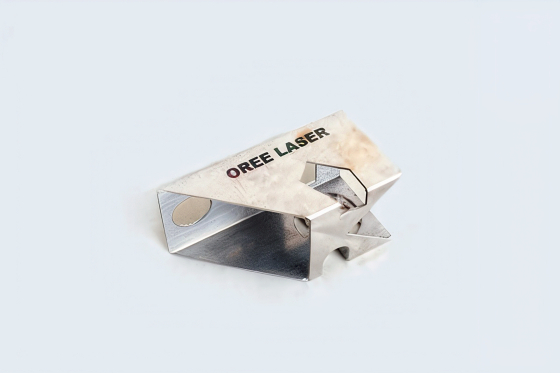

• Производство сложных профилей с фаской под углом благодаря 3D-головке и интеллектуальной системе управления.

Ключевые функциональные возможности

Преимущества использования

• 3D-резка под углом позволяет изготавливать сварные узлы без дополнительной механической обработки.
• Высокая скорость перемещения — до 110 м/мин — сокращает время цикла обработки.
• Пневматические патроны надёжно фиксируют трубы диаметром от 15 до 230 мм.
• Wi-Fi-модуль и пульт дистанционного управления упрощают мониторинг и управление процессом.
• Автоматическая смазка и система контроля давления газа минимизируют простои и обслуживание.

Станок представляет собой современное решение для предприятий, ориентированных на высокоточную и гибкую обработку труб и профилей с минимальными отходами и максимальной производительностью.

Технические характеристики лазерного станка

Детальное описание узлов станка

Труборезный модуль

• Станок OREE LASER TA6020+A3 изначально спроектирован как специализированный труборезный комплекс с возможностью обработки как круглых, так и профильных заготовок.
• Пневматические патроны обеспечивают надёжную фиксацию труб диаметром от 15 до 230 мм, а также уголков, швеллеров и двутавров сечением до 212 мм.
• Модуль оснащён динамическими опорами с роликами, которые автоматически адаптируются под форму и размер заготовки, предотвращая прогиб при резке.
• Минимальная толщина стенки обрабатываемой трубы — 0.8 мм, что позволяет работать с тонкостенными изделиями без деформации.

Лазерный источник

• Источник MAX Photonics G5 мощностью 6 000 Вт отличается компактностью, высоким качеством луча и устойчивостью к обратному излучению.
• Энергоэффективная конструкция снижает эксплуатационные затраты при стабильной мощности.
• Сертифицирован по международным стандартам, включая CE.
• Эффективно режет углеродистую сталь, нержавейку и алюминий с чистыми кромками без заусенцев.
• Система минимизирует перегрев, продлевая срок службы компонентов.

Лазерная голова

• OREE Sword S08TP — одна из самых популярных 3D-голов на рынке, поддерживающая резку под углом до 45°.
• Интеллектуальная автофокусировка адаптируется к форме и толщине труб, упрощая настройку и повышая качество реза.
• Оптимизированная вентиляция защищает оптику от загрязнений, повышая долговечность.
• Точная регулировка фокуса обеспечивает высокое качество реза даже на сложных профилях.
• Термостойкая конструкция гарантирует стабильность при длительной работе.

Система управления

• FSCUT 5000A поддерживает форматы CAD/CAM и автоматическое распознавание кромок.
• Система диагностики ошибок минимизирует брак и повышает точность.
• Wi-Fi позволяет удалённо контролировать и корректировать настройки.
• Интуитивный интерфейс ускоряет обучение и настройку процессов.

Конструкция

• Прочная рама обеспечивает стабильность при обработке труб длиной до 6 900 мм.
• Пневматические передний и задний патроны надёжно фиксируют трубы диаметром до 230 мм.
• Система дымоудаления поддерживает чистоту рабочей зоны и соответствует требованиям промышленной безопасности.
• Габариты 11 700×1 500×2 310 мм позволяют разместить станок в стандартном производственном помещении.

Привод и перемещение

• Серводвигатели Inovance (0.75 кВт для X, 2.9 кВт для Y, 0.75 кВт для Z, 2.9 кВт + 1.8 кВт для W) обеспечивают точность 0.05 мм/м.
• Динамическая регулировка скорости оптимизирует резку сложных профилей.
• Рейки YYC и направляющие HIWIN гарантируют плавность и надёжность.
• Редуктор KOFOH с высокой прочностью стабилизирует привод.

Система охлаждения и смазки

• Чиллер S&A на 6 000 Вт стабилизирует температуру лазера и режущей головы.
• Автоматическая смазка минимизирует износ узлов, продлевая их ресурс.
• Циркуляция охлаждающей жидкости защищает компоненты от перегрева.
• Многоточечная смазка повышает устойчивость механики.

Главные достоинства лазерного станка

1. Производительность: Скорость до 110 м/мин ускоряет обработку труб.
2. Гибкость: Возможность 3D-резки под углом расширяет спектр изготавливаемых изделий.
3. Точность: Позиционирование 0.05 мм/м и повторяемость 0.03 мм/м.
4. Надёжность: Компоненты Schneider/OMRON, YYC и SMC обеспечивают долговечность.
5. Удобство: Wi-Fi, автосмазка и интуитивный интерфейс упрощают эксплуатацию.

Экономическая эффективность

Купить OREE LASER TА6020+А3 6000W Raycus — значит получить универсальное решение для высокоскоростной и точной резки труб и профилей. Благодаря 3D-головке, автоматизации и минимальным отходам, оборудование быстро окупается даже при умеренных объёмах производства. Надёжная конструкция и проверенные компоненты значительно снижают совокупную стоимость владения станком на протяжении всего срока службы.
