G-код не врёт: пишем Fanuc-программу на блок цилиндров ДВС

Краткое описание: Пошаговое руководство по созданию управляющей программы Fanuc для станка с ЧПУ на примере обработки блока цилиндров двигателя внутреннего сгорания. От чертежа до финальной отработки.

1. Исходные данные и подготовка

Прежде чем приступить к написанию управляющей программы для станка с ЧПУ под управлением Fanuc, необходимо собрать и систематизировать исходную информацию. От качества этого этапа зависит точность, стабильность и безопасность всей последующей обработки.

1.1 Назначение детали

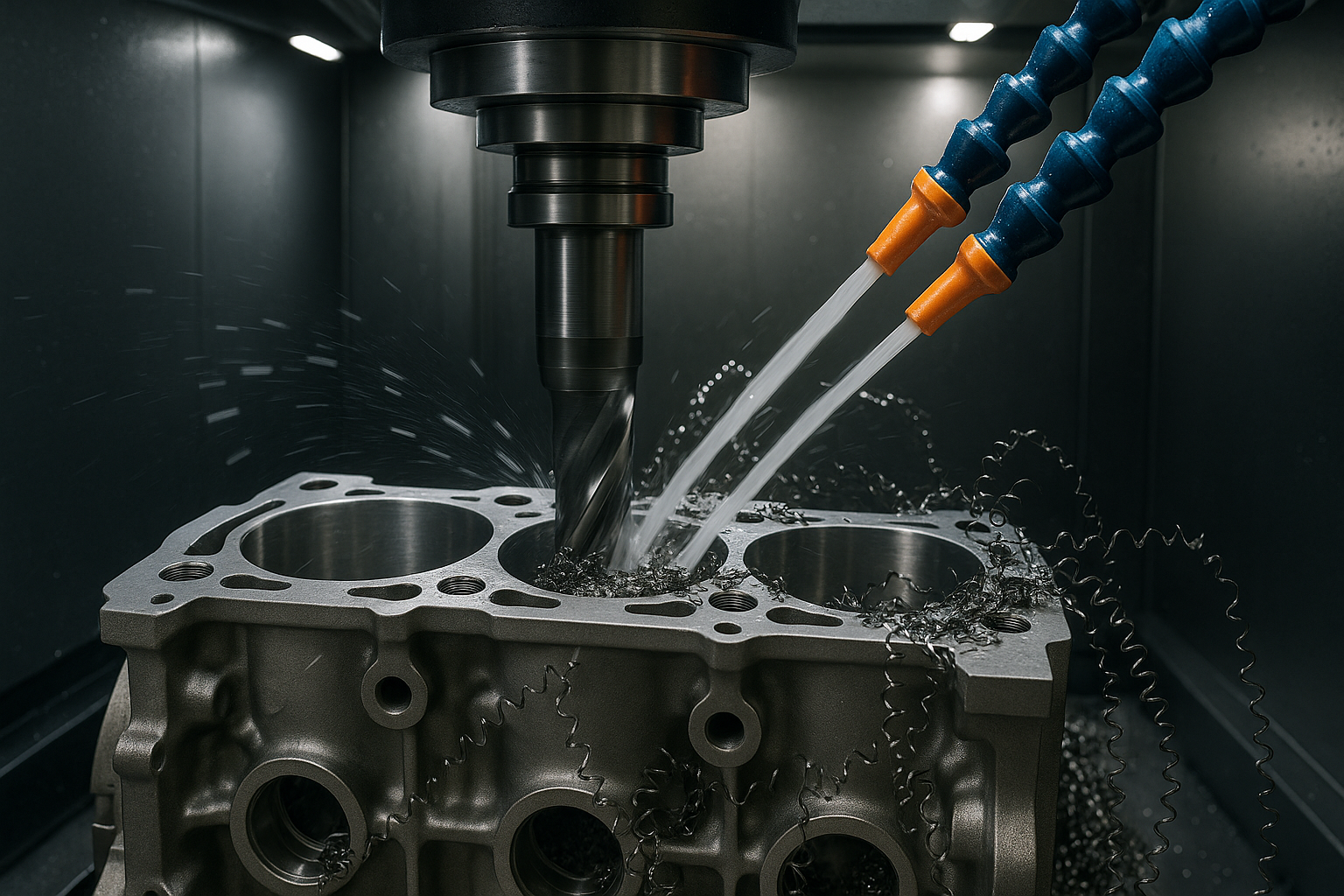

В данной инструкции рассматривается пример обработки блока цилиндров двигателя внутреннего сгорания (ДВС). Эта деталь относится к классу корпусных изделий повышенной сложности и требует точного соблюдения геометрии, шероховатости, взаимного расположения отверстий и плоскостей.

1.2 Материал заготовки

• Тип: чугун СЧ20 (ГОСТ 1412-85)
• Плотность: 7,2 г/см³
• Твердость: HB 180-220
• Хорошо обрабатывается резанием, но требует охлаждения и контроля износа инструмента

1.3 Заготовка

• Форма: прямоугольный параллелепипед с литейными припусками
• Размер: 420×200×180 мм
• Припуск на обработку: 3–5 мм по каждой стороне
• Входной контроль: проверка на отсутствие раковин, трещин, значительной усадочной корки

1.4 Станок и система ЧПУ

1.5 Крепление заготовки

Для обработки блока цилиндров используется крепление через призматические губки или индивидуальные плиты с базовыми штифтами. При этом обязательно обеспечивается доступ со всех трёх сторон:

• Снизу — база установки
• Слева/справа — возможность смены инструмента и отвода стружки
• Сверху — фрезерование плоскости и отверстий

1.6 Установка системы координат

На этом этапе необходимо определить точку отсчёта — нулевую точку детали. Для блока цилиндров она обычно задаётся на переднем левом углу верхней привалочной плоскости:

• Ось X — вдоль длины блока
• Ось Y — вдоль ширины
• Ось Z — вертикально вверх

Используем систему координат G54, которая будет применяться в управляющей программе. Установка координат осуществляется на станке с помощью щупа или вручную по черновой поверхности заготовки.

1.7 Перечень инструментов

В зависимости от стратегии обработки требуется подобрать и измерить инструменты. Пример типового набора:

1.8 Подготовка G-кодов и файлов

На основе исходной информации начинается создание управляющей программы. Возможно два подхода:

1. Ручная генерация G-кодов (при знании всех координат и стратегии)
2. Автоматическая генерация через CAM-систему (с последующим постпроцессингом под Fanuc)

Все G-коды должны соответствовать ISO-формату и учитывать особенности интерпретатора Fanuc: лимиты на количество символов в строке, необходимость закрытия всех блоков, работа с подпрограммами и циклами.

2. Анализ чертежа и построение 3D-модели

Для начала создаём 3D-модель блока цилиндров в CAD-системе (например, SolidWorks). Особое внимание уделяется:

• Расположению гильз цилиндров
• Отверстиям под крепёж и масляные каналы
• Привалочным плоскостям

3. Построение траектории обработки

Создаём CAM-программу в PowerMill или Fusion 360, используя постпроцессор Fanuc:

1. Черновая обработка внешнего контура
2. Предчистовая фрезеровка под цилиндры
3. Чистовая фрезеровка плоскости
4. Сверление каналов
5. Фаска и снятие заусенцев

4. Настройка исходных координат

Правильная настройка системы координат — критически важный этап, от которого зависит соответствие управляющей программы геометрии детали, предотвращение столкновений и точность всех операций. На станках с ЧПУ под управлением Fanuc обычно используется система координат G54 (или G55, G56 и т.д. для многодетального базирования).

4.1 Что такое G54?

G54 — это первая пользовательская система координат. Она определяет, где находится "нулевая точка" (начало отсчёта) на конкретной заготовке. Именно от этой точки ЧПУ-станок отсчитывает все движения инструмента.

В случае блока цилиндров нулевая точка чаще всего устанавливается в переднем левом верхнем углу детали на привалочной плоскости, если иное не предусмотрено технологической картой.

4.2 Подготовка к установке координат

Перед установкой координат необходимо:

• Проверить правильность установки заготовки по базам
• Убедиться, что инструмент находится в безопасной позиции
• Подключить измерительный щуп или перейти в ручной режим (ручка MPG)

4.3 Установка нуля по осям

X и Y (горизонтальная плоскость)

Ось X соответствует длине блока, ось Y — ширине. Для установки нуля обычно используется:

• Центр отверстия (при точной отливке)
• Край плоскости при использовании щупа
• Комбинированный метод (с обнулением по двум базовым сторонам)

Z (высота)

Ось Z задаётся по верхней плоскости детали, чаще всего по черновой отливке. Используется калибр (щуп 50 мм) или концевой датчик инструмента.

Пример команды на установку текущего положения как ноль:

G10 L2 P1 X0 Y0 Z0

Здесь L2 — запись в таблицу смещений, P1 — номер системы координат G54.

4.4 Проверка установки координат

После задания координат необходимо проверить корректность:

1. Загрузить пробный файл с перемещением в X0 Y0 Z5
2. Выполнить его в режиме «Dry Run» (сухой прогон)
3. Убедиться в правильном позиционировании

Пример тестового блока кода:

%
O1000
G21 G17 G90 G40 G80
G54
T01 M06
S1200 M03
G00 X0 Y0 Z100
G01 Z5 F150
M05
M30
%

4.5 Проверка в CAM-пакете

Перед загрузкой программы на станок, убедитесь, что:

• Постпроцессор CAM соответствует Fanuc-синтаксису
• Выбранная нулевая точка совпадает с установленной G54
• Траектории не выходят за пределы рабочего пространства станка

4.6 Перепривязка координат (если требуется)

Иногда при повторной установке заготовки необходимо сдвинуть ноль. Для этого можно использовать относительные смещения:

G10 L2 P1 X-3.5 Y2.0 Z0

Эта команда сместит G54 на -3.5 мм по X и +2.0 мм по Y.

4.7 Установка нуля вручную (через панель станка)

Большинство Fanuc-систем позволяют устанавливать смещение координат через меню OFFSET → WORK ZERO. Алгоритм:

1. Перевести станок в ручной режим
2. Подвести инструмент к нужной точке
3. Перейти в меню OFFSET/SETTING → WORK
4. Выбрать G54 и записать текущие X/Y/Z в таблицу

4.8 Финальная проверка

Перед выполнением программы обязательно сделать:

• Контроль всех координат в таблице OFFSET
• Проверку инструментов на длину (в таблице TOOL OFFSET)
• Имитационный прогон по воздуху (без материала)
• Фиксацию положения заготовки и блокировку осей

5. Пример управляющей программы (фрагмент)

На данном этапе представим фрагмент реальной управляющей программы для черновой обработки верхней поверхности блока цилиндров двигателя внутреннего сгорания. Программа пишется в ISO-кодах и предназначена для обработки на 3-осевом станке с системой ЧПУ Fanuc Series 31i.

5.1 Общая структура NC-программы

Программа делится на следующие логические части:

1. Заголовок — идентификация, настройки режима
2. Выбор инструмента — смена фрезы, включение шпинделя
3. Подвод к точке — быстрое перемещение к стартовой позиции
4. Рабочее движение — черновая и/или чистовая обработка
5. Вывод инструмента — отвод, выключение шпинделя
6. Завершение — остановка программы

5.2 Пример управляющей программы

%
O1001 (BLOCK CYLINDER ROUGH FACE)
G21 G17 G40 G49 G80 G90
T01 M06
G00 G54 X0 Y0
S1800 M03
G43 Z100 H01
Z5
G01 Z-3.0 F150
X200 Y0 F300
X200 Y150
X0   Y150
X0   Y0
G00 Z100
M05
M30
%

5.3 Пояснение к каждой строке

5.4 Расширение логики программы

Для более сложной черновой обработки следует добавлять повторяющиеся фрезеровочные проходы с постепенным углублением. Пример конструкции цикла на нескольких слоях:

G91 G01 Z-3.0 F100 (Углубиться на 3 мм)
G90
(Контур)
...
(Повторить до нужной глубины)

5.5 Включение охлаждения и безопасности

Для полноценной работы на станке обязательно добавление команд включения СОЖ и аварийного останова:

• M08 — Включение охлаждения
• M09 — Выключение охлаждения
• M00 — Остановка до подтверждения

5.6 Итог

Даже простой G-код для черновой обработки блока цилиндров требует внимательного построения траекторий, управления высотами и подачи, контроля скорости шпинделя и логики команд. После генерации и загрузки кода его необходимо симулировать в CAM-системе и протестировать в "сухом прогоне" на станке.

6. Контрольные точки и отладка

• Проверка столкновений по всем осям
• Проверка отсутствия зазоров под гильзами
• Симуляция траектории в NC Viewer

7. Используемые циклы Fanuc

8. Постпроцессинг и проверка на станке

Генерируем финальный G-код. Загружаем на Fanuc-контроллер через USB или DNC. Выполняем сухой прогон. Обязательно:

• Проверка по контрольным точкам
• Наблюдение за направлением вращения шпинделя
• Проверка подачи охлаждения

9. Частые ошибки при создании и запуске управляющих программ Fanuc

Даже при высоком уровне подготовки инженера-программиста и наличии CAM-систем, ошибки на этапе создания или выполнения управляющей программы неизбежны. Некоторые из них могут привести к незначительным отклонениям, другие — к повреждению инструмента, станка или заготовки. В этом разделе рассмотрим наиболее распространённые ошибки и способы их предотвращения.

9.1 Ошибка в выборе системы координат

Одна из наиболее частых причин аварийных ситуаций — запуск программы с активной системой координат, отличной от той, для которой она была написана.

Решение:

• Жёстко прописывать G54 в начале каждой программы
• Проверять активную систему координат перед запуском
• Отдельно проверять значения смещений в таблице OFFSET WORK

9.2 Отсутствие или неправильная коррекция по длине инструмента

Если забыть команду G43 Hxx или указать неверный номер инструмента (например, H03 вместо H01), то ось Z будет использовать "сырые" значения — что приведёт к удару по детали или столику.

Решение:

• Проверка таблицы TOOL OFFSET перед запуском
• Синхронизация номера инструмента и номера коррекции
• Использование симуляции CAM с проверкой высот

9.3 Ошибки в подаче и скорости вращения

Некорректная подача (например, F3000 вместо F300) может привести к перегрузке инструмента. Аналогично, слишком низкие обороты шпинделя на черновой фрезе дадут вибрации и износ.

Пример:

G01 Z-3.0 F3000 ; слишком агрессивное врезание
S500 M03        ; обороты слишком низкие для диаметра фрезы 50 мм

Решение:

• Использовать таблицы рекомендуемых режимов резания по материалу
• Проверять F и S-параметры вручную и через CAM
• Контролировать обороты в настройках шпинделя (пределы S)

9.4 Отсутствие отводов и безопасных перемещений

Если не задать безопасный выход G00 Z100 после обработки, инструмент может врезаться в выступающий элемент заготовки или в крепёж.

Решение:

• Всегда использовать безопасную высоту перемещений
• Выносить Z в безопасную зону перед G00 X...
• В CAM устанавливать высоту безопасности (Clearance Plane)

9.5 Игнорирование коррекции на радиус фрезы

В сложных контурных траекториях без применения G41/G42 может возникнуть смещение траектории на радиус фрезы внутрь или наружу контура.

Решение:

• Использовать G41 (слева от контура) и G42 (справа)
• Указывать длину и радиус в таблице инструмента
• Добавлять G40 по завершению прохода

9.6 Незакрытые подпрограммы и циклы

При использовании стандартных циклов (например, G81, G83) забывают завершить их строкой G80. Это может привести к тому, что следующая команда выполнится в режиме цикла, вызвав повреждение заготовки.

Решение:

• Всегда завершать циклы G80
• Четко документировать начало и конец блока сверления
• Использовать CAM-постпроцессор с проверками

9.7 Ошибки в постпроцессоре CAM

При генерации G-кода через CAM-платформы (Fusion 360, PowerMill, SprutCAM и др.) возможны ошибки:

• Неверная структура кода под Fanuc
• Пропущенные команды M03, G43 или G54
• Длинные строки (>256 символов), которые система Fanuc не примет

Решение:

• Проверка постпроцессора: использовать Fanuc-сертифицированные
• Визуальный просмотр NC-файла перед загрузкой
• Симуляция в редакторе типа NC Viewer или CIMCO Edit

9.8 Неучтённый износ инструмента

Даже при идеально написанном коде изношенный инструмент может "уходить" в размер и нарушать допуски. Особенно критично на чистовой обработке плоскостей и отверстий.

Решение:

• Регистрировать количество использований инструмента
• Регулярно замерять диаметр/длину фрез
• Автоматизировать компенсацию износа в таблице OFFSET

9.9 Человеческий фактор

Ручное редактирование кода без повторной проверки, случайный запуск программы, незакреплённая заготовка — всё это частые причины сбоев на производстве.

Решение:

• Строгая дисциплина запуска: "подпись перед запуском"
• Разделение ролей: CAM-инженер ≠ оператор
• Проверка программы другим сотрудником ("второй глаз")

Создание управляющей программы Fanuc — это не просто генерация кода. Это тонкое инженерное искусство, где каждый миллиметр имеет значение. Используя приведённую выше методику, можно добиться точной, стабильной и безопасной обработки блока цилиндров на любом современном станке с Fanuc-контроллером.
